Legenda:

  • S12 (kolor żółty) - charakterystyka tłumienia w funkcji częstotliwości,
  • S11 (kolor niebieski) - charakterystyka odbicia na złączu antenowym,
  • S22 (kolor fioletowy) - charakterystyka odbicia na złączu nadajnika / odbiornika,
  • marker 1 - 431,375MHz,
  • marker 2 - 438, 975MHz.

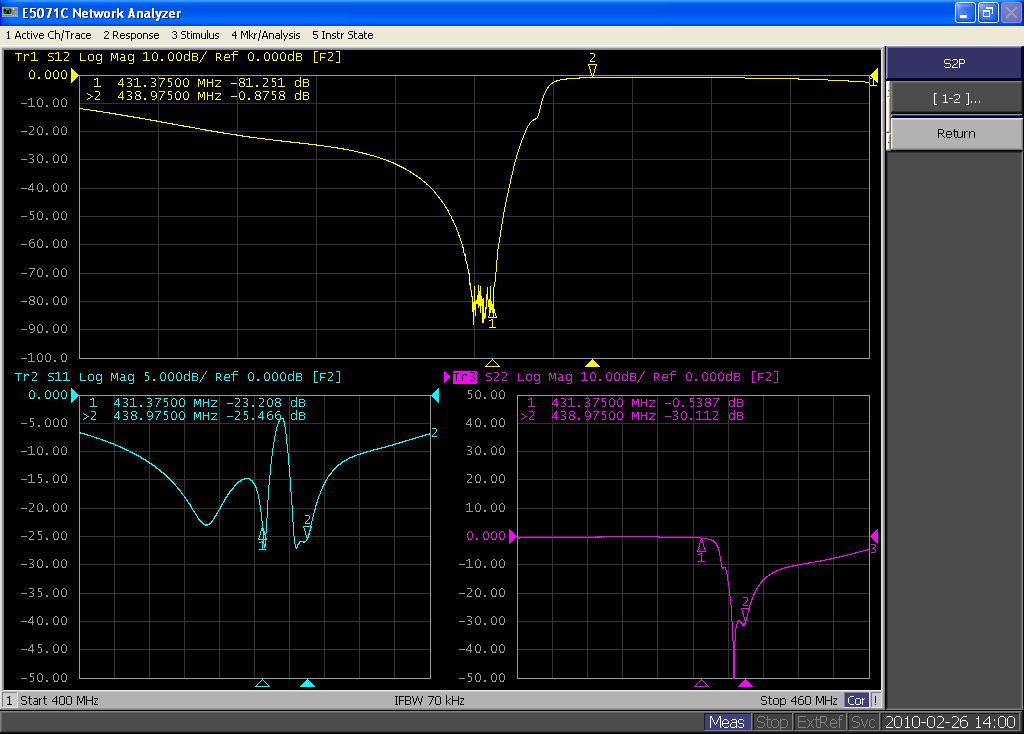

Charakterystyki wektorowe S11, S22 i S12 toru nadajnik-antena

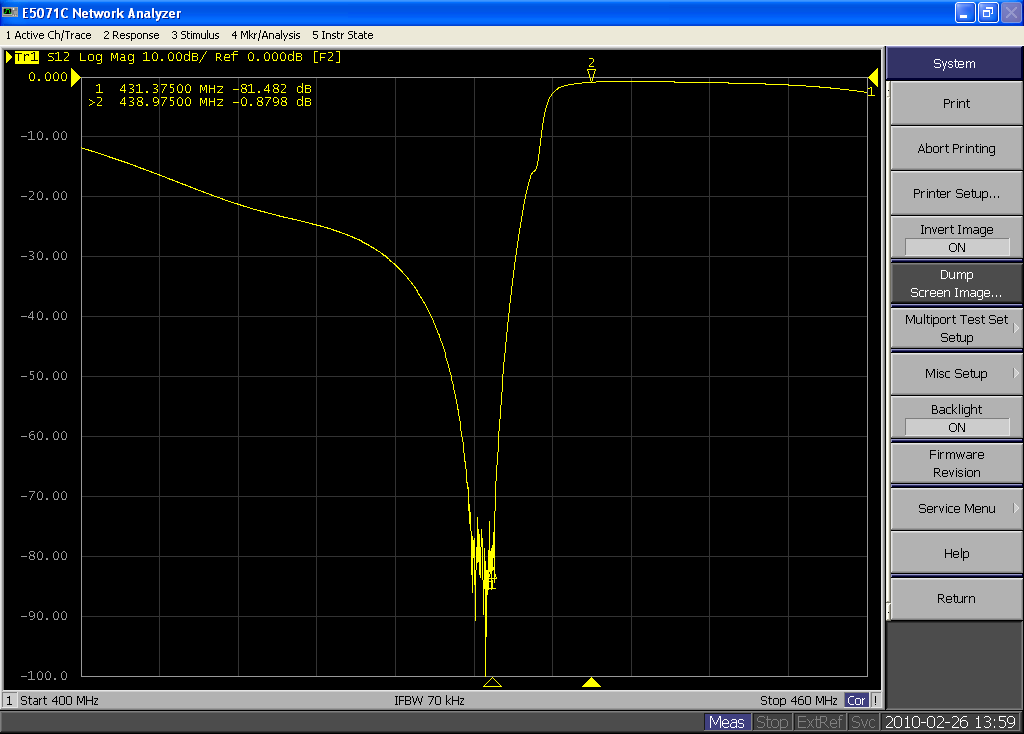

Charakterystyka S12 toru nadajnik-antena (tłumienie przepustowe)

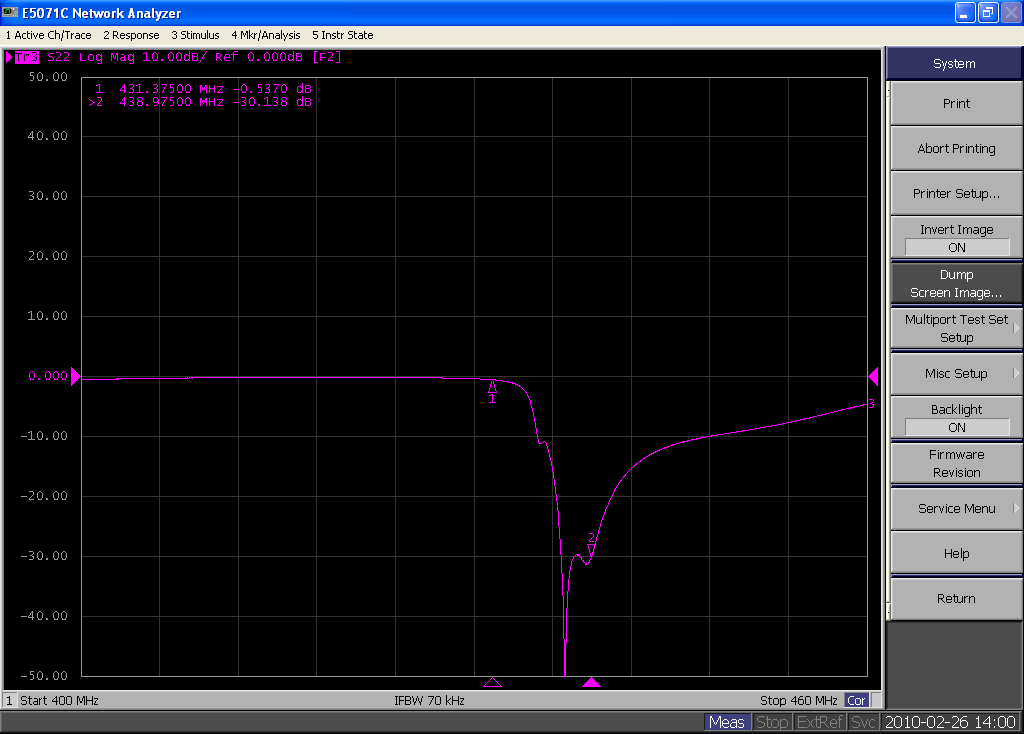

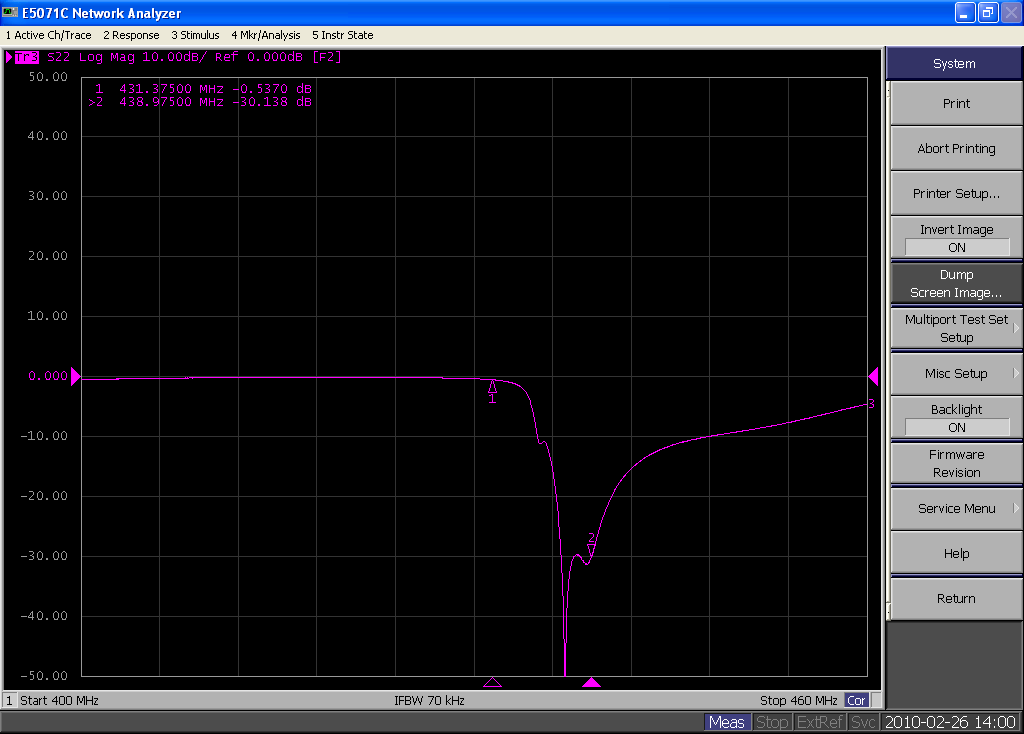

Charakterystyka S22 - odbicie na złączu nadajnika

Charakterystyka S11 toru nadajnik-antena (odbicie na złączu antenowym)

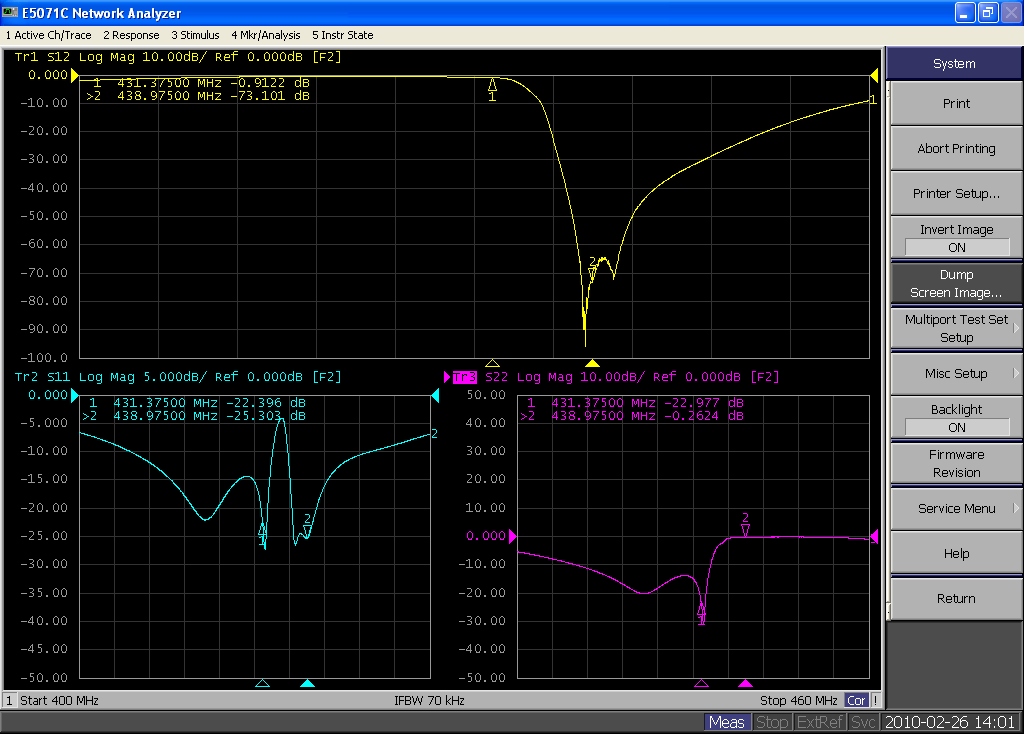

Charakterystyki wektorowe S11, S22 i S12 toru odbiornik-antena

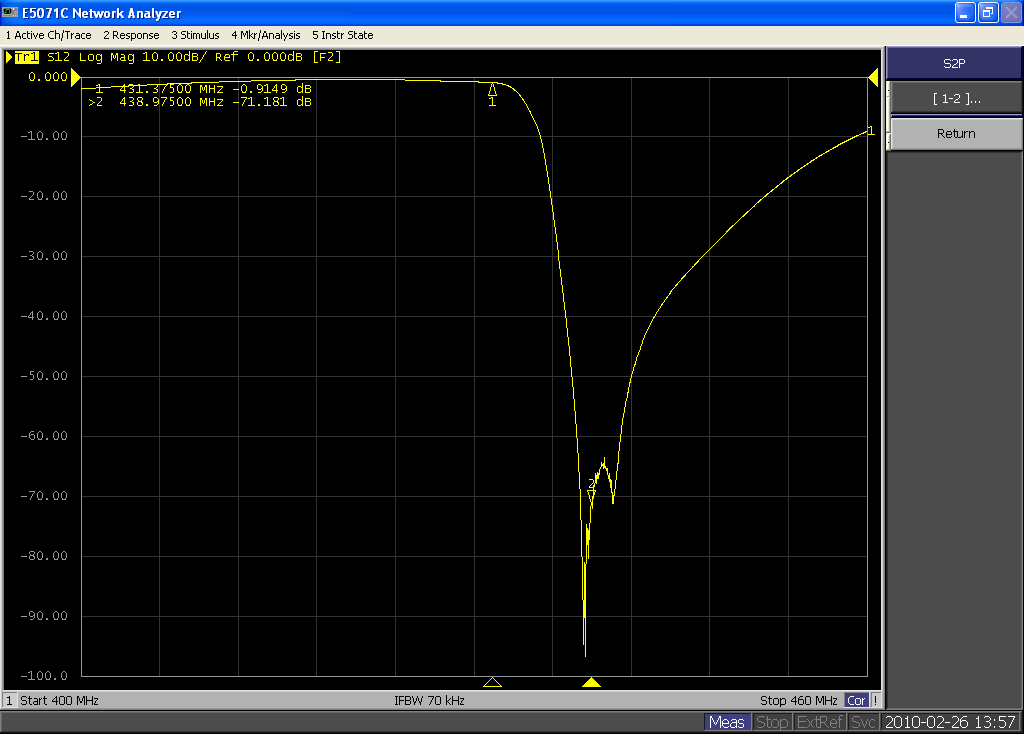

Charakterystyka S12 toru odbiornik-antena (tłumienie przepustowe)

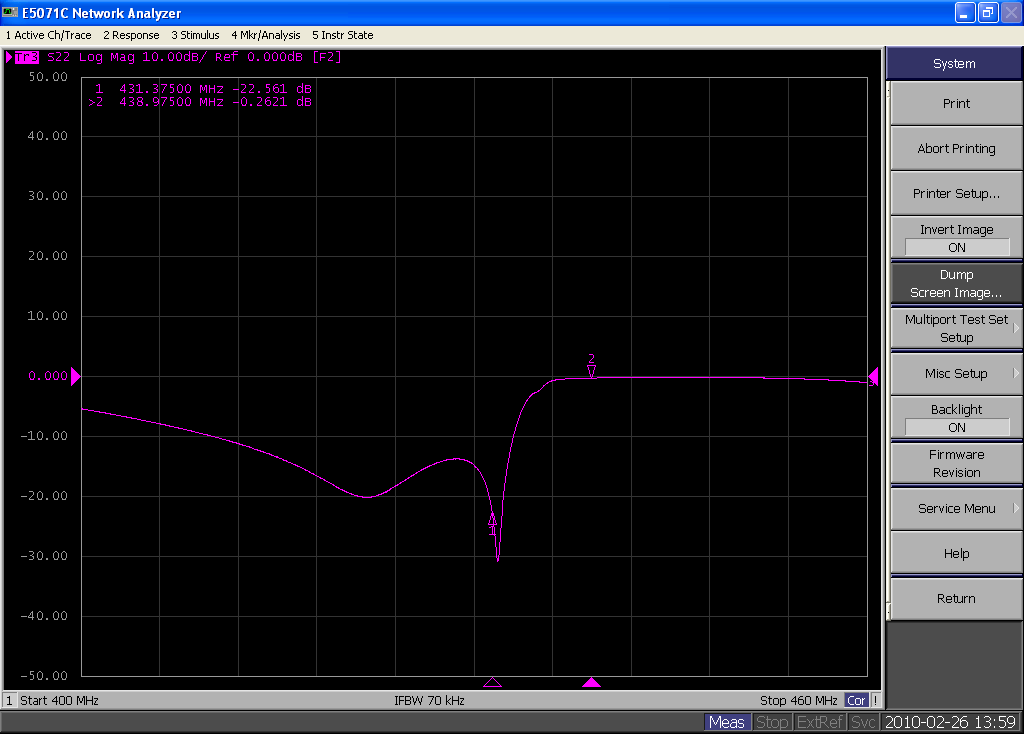

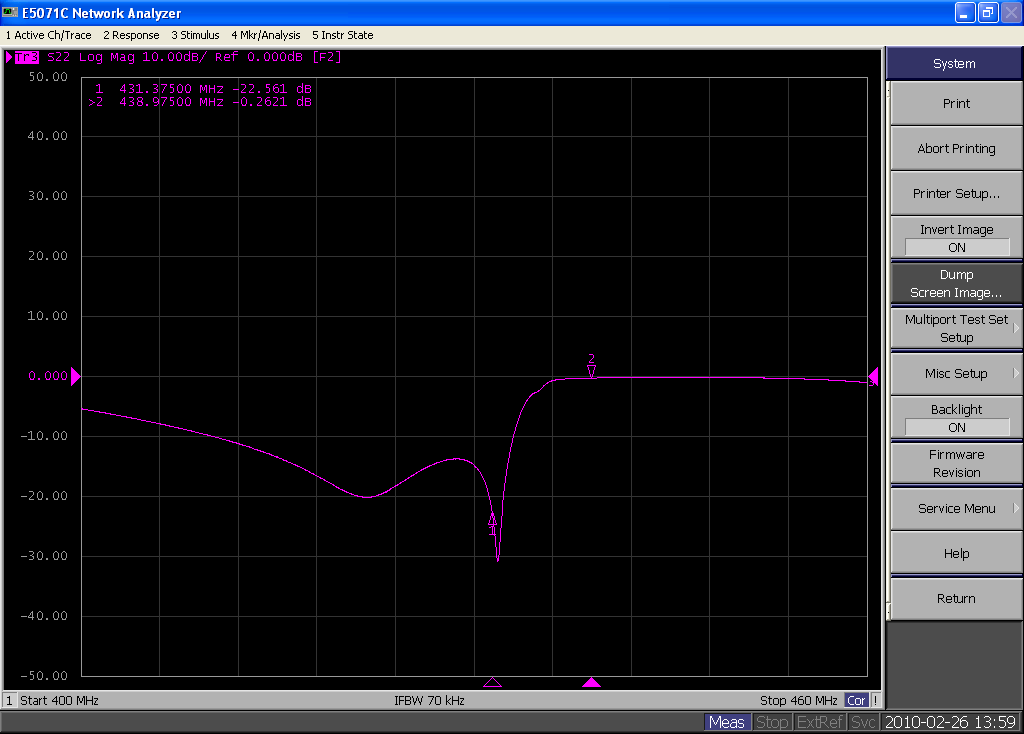

Charakterystyka S22 toru odbiornik-antena (odbicie na złączu odbiornika)

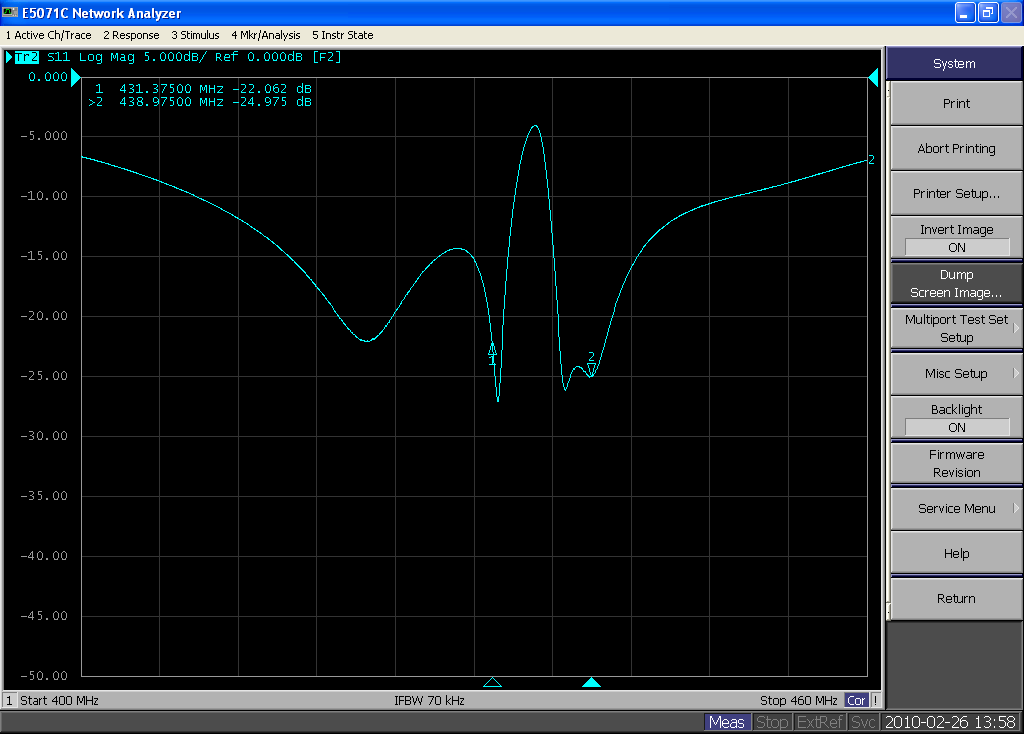

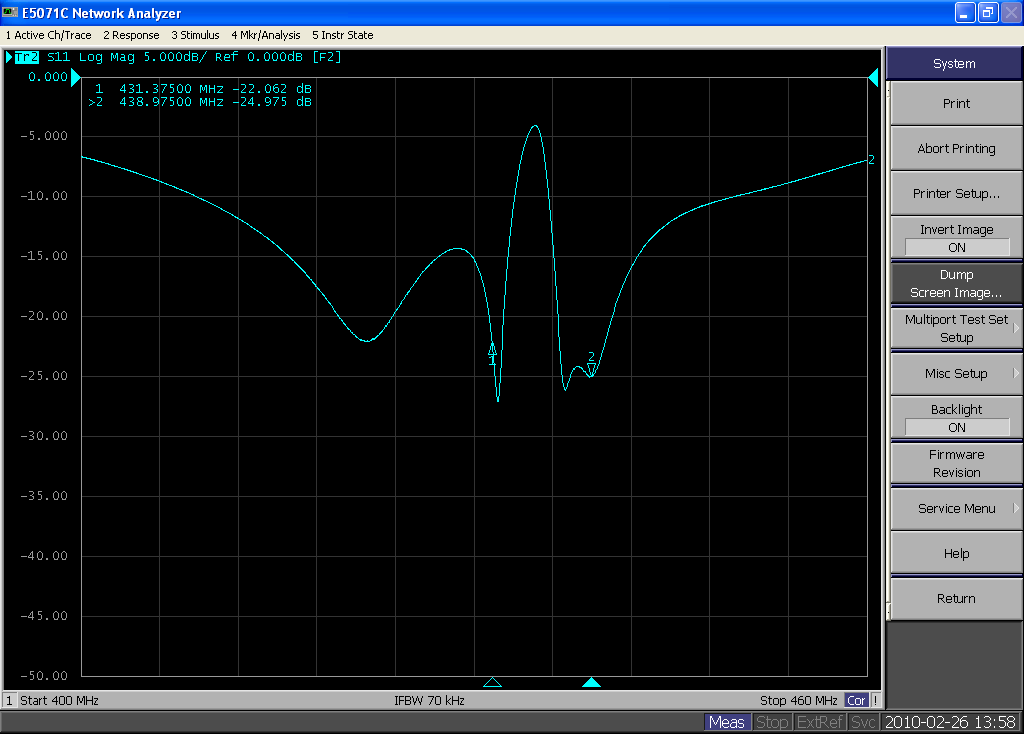

Charakterystyka S11 toru odbiornik-antena (odbicie na złączu antenowym)
