Test tripleksera TSA-6011



 Niedrogi triplekser, przeznaczony do podłączenia trzech radiostacji (lub radiostacji wielopasmowej, jak np IC-910H) do jednej anteny, bądź trzech oddzielnych anten do jednego kabla.

 Wykonanie mechaniczne bez zarzutu, złącza N dobrej jakości, złącze M również. Kable zarobione solidnie. Obudowa nie jest wodoszczelna - wymaga dodatkowej obudowy przy montarzu na maszcie antenowym.



 Producent deklaruje poniższe wartości tłumienia wprowadzane przez triplekser:

  • 1,3-150MHz <= 0,2dB,
  • 350-500MHz <=0,3dB,
  • 840-1400MHz <= 0,4dB.

1-1300MHz Log, ...

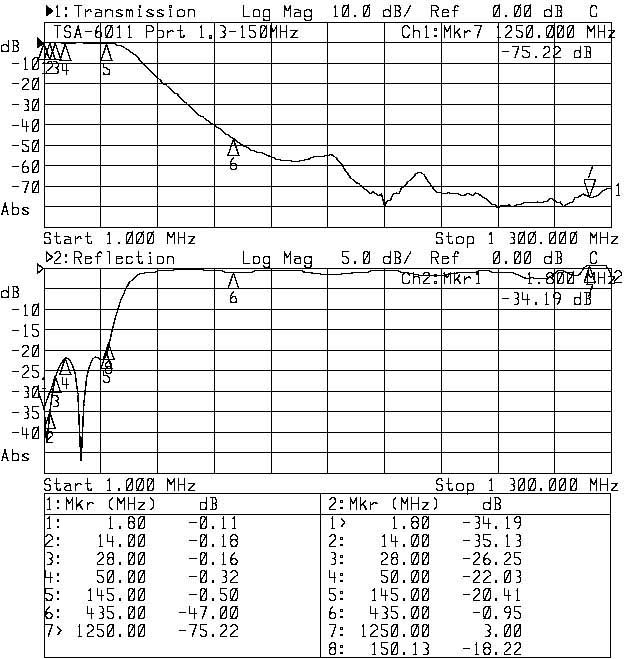

1-1300MHz Log, Port 1-150MHz 1-1300MHz Log, Port 1-150MHz

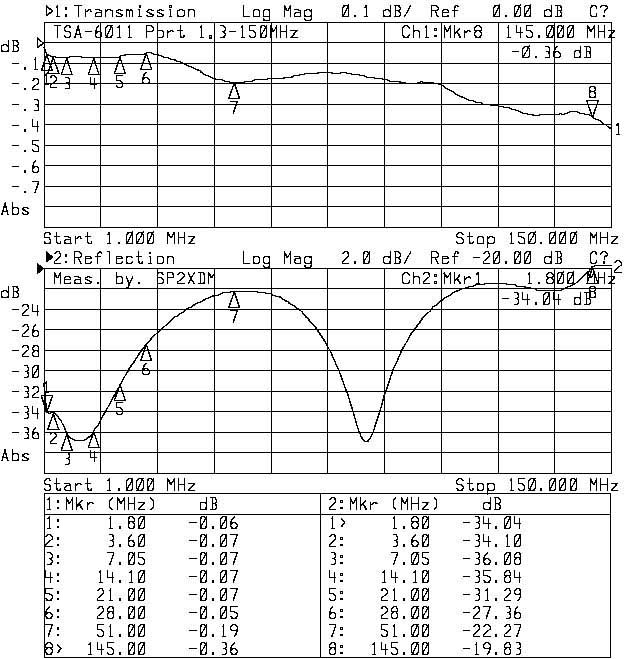

Pasmo przepusto...
Pasmo przepustowe Port 1-150MHz Pasmo przepustowe Port 1-150MHz

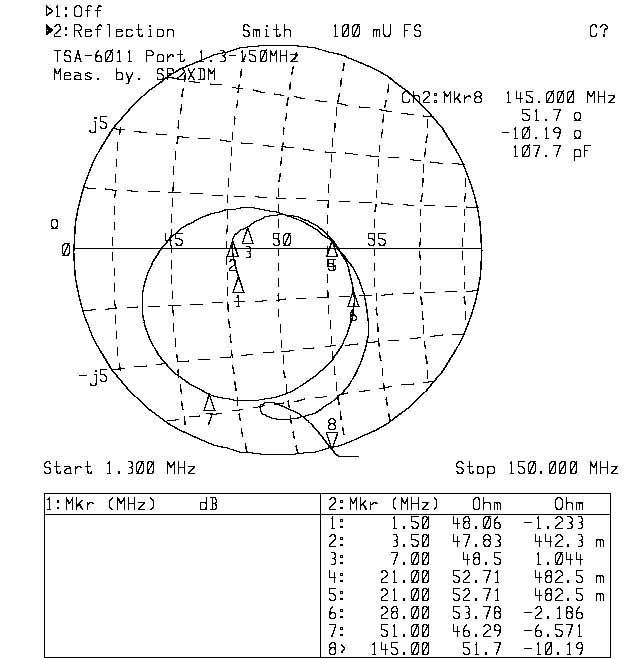

Odbicie Port 1-...

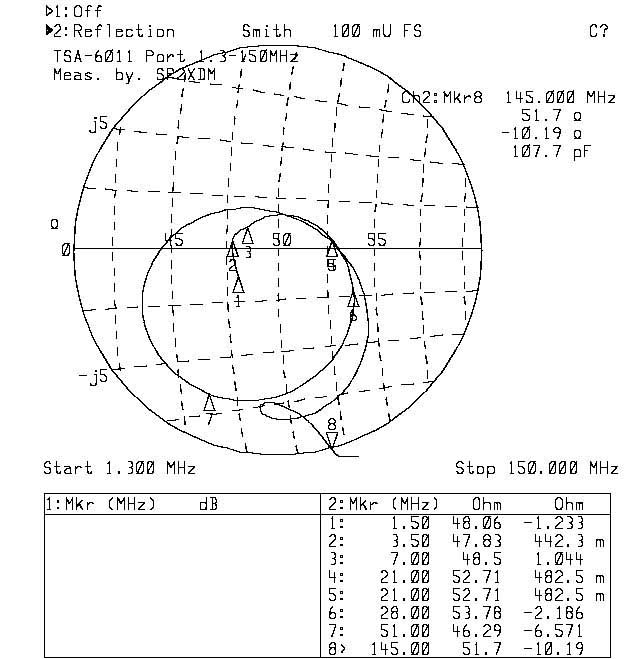

Odbicie Port 1-150MHz Odbicie Port 1-150MHz

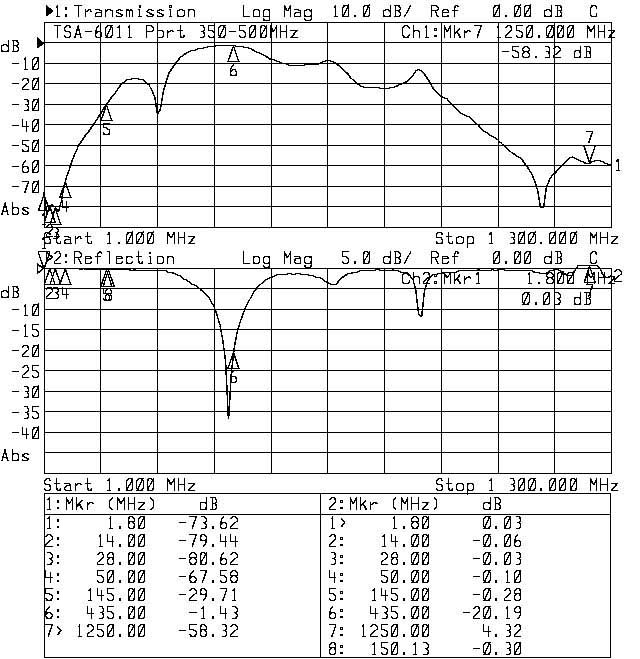

1-1300MHz Log, ...
1-1300MHz Log, Port 350-500MHz 1-1300MHz Log, Port 350-500MHz

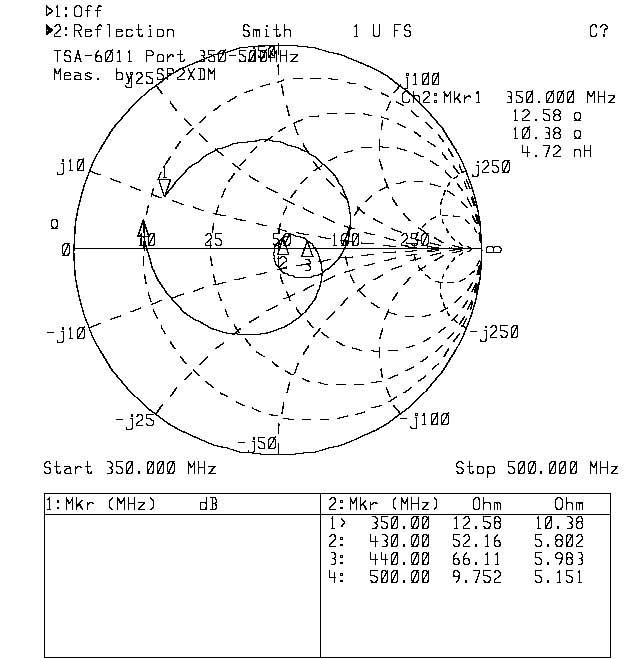

Odbicie Port 35...
Odbicie Port 350-500MHz Odbicie Port 350-500MHz

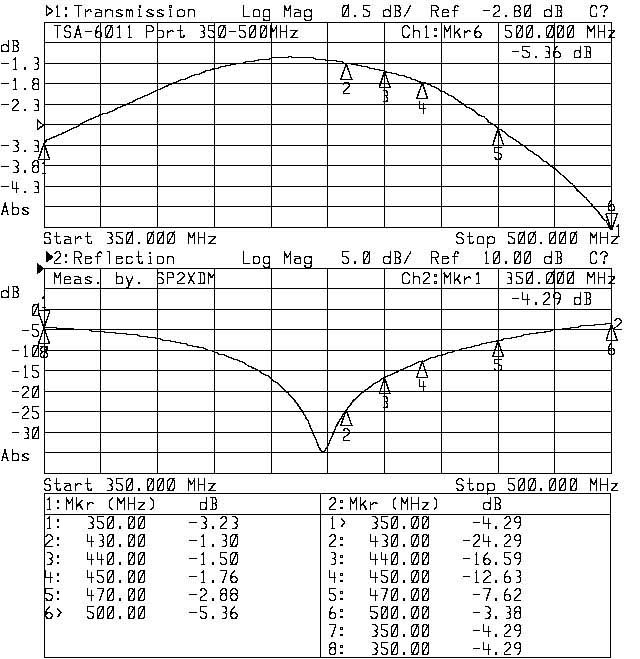

Pasmo przepusto...
Pasmo przepustowe Port 350-500MHz Pasmo przepustowe Port 350-500MHz

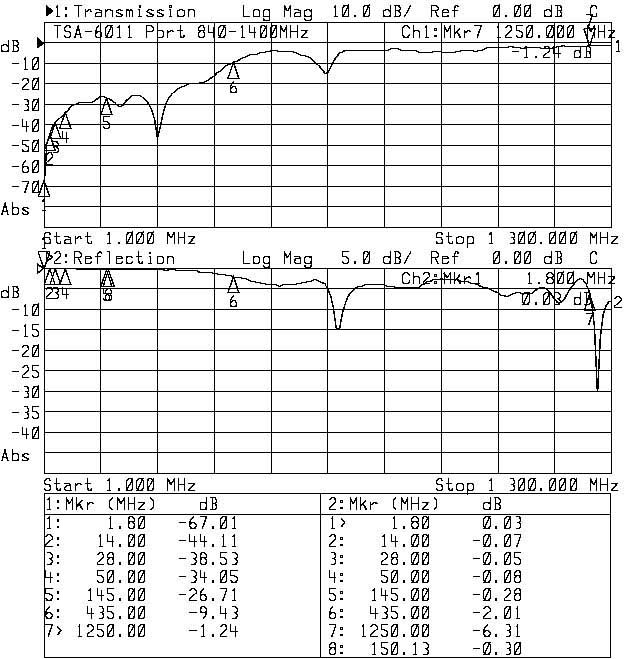

1-1300MHz Log, ...
1-1300MHz Log, Port 840-1400MHz 1-1300MHz Log, Port 840-1400MHz

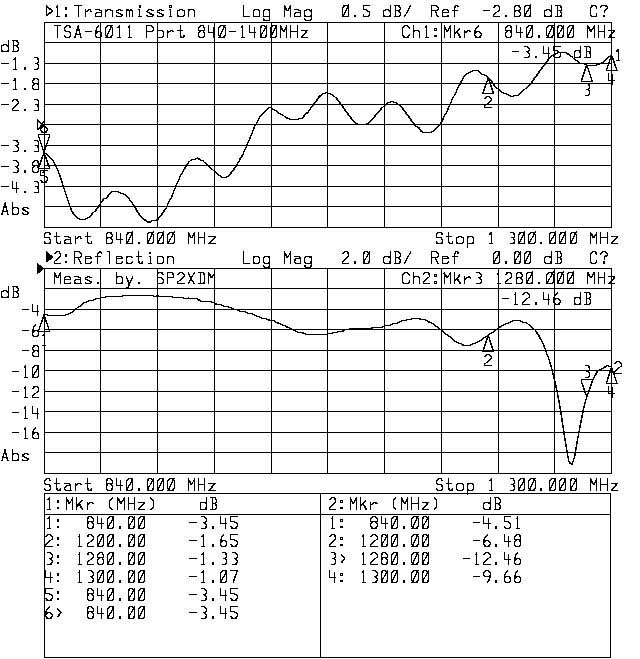

Pasmo przepusto...
Pasmo przepustowe Port 840-1400MHz Pasmo przepustowe Port 840-1400MHz

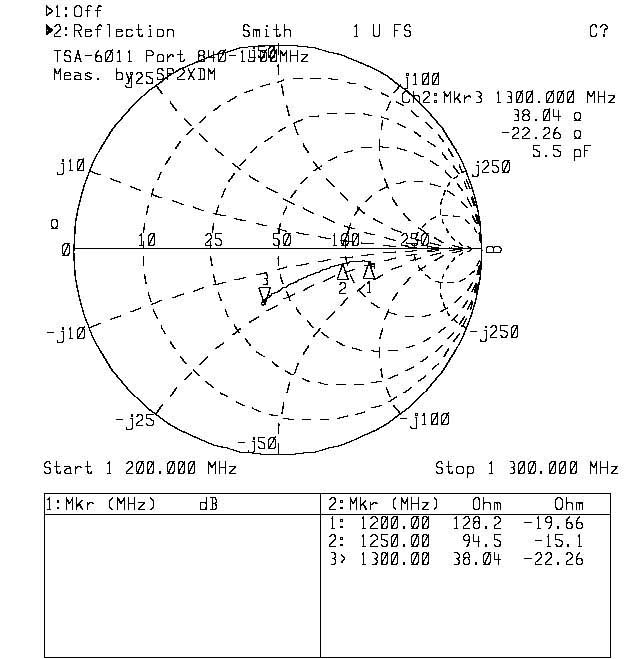

Odbicie Port 84...
Odbicie Port 840-1400MHz Odbicie Port 840-1400MHz

 Pomiary nie potwierdzają, niestety, deklarowanych przez producenta parametrów. Wyniki rzeczywiste są znacznie gorsze niż deklarowane, i tak:

  • 1,3-150MHz <= 0,4dB,
  • 350-500MHz <= -6dB !! (w paśmie 430-440MHz <= -1,5dB),
  • 840-1400MHz <= 3,45dB ! (w paśmie 1200-1300MHz <= -1,65dB).

 Produkt z trudem zachowuje parametry w najniższym paśmie. W dwóch pozostałych jest dość skutecznym blisko 2dB tłumikiem, powodującym stratę mocy. W paśmie 23cm występuje dość znaczne niedopasowanie wejścia. Z charakterystk w paśmie 70cm wynika, że fabryczne zestrojenie trudno uznać za optymalne. Dostrojenie to można skorygowyć, posiadając dostęp do przyrządów - jednakże ciężko wymagać, by kazdy nabywca posiadał takie możliwości i umiejętności.

 Produkt ten nie jest zbyt dobrywm wyborem. Sprawdzi sie jedynie w przypadku pracy głównie w paśmie 2m, przy założeniu, że nie zależy zbytnio na osiągach w wyższych pasmach. W przeciwnym wypadku warto wydac więcej na oryginalny triplekser MX-3000 firmy Diamond Antenna.


Triplekser udostępniła do testów firma ABEL & PRO-FIT CENTRUM RADIOKOMUNIKACJI, ul. Puszkina 80, 92-516 Łódź.

Internetowy sklep dla krótkofalowców  InRadio


Pomiary wykonałem dnia 2010-05-23 za pomocą analizatora sieci HP8711A. Kalibrację zapewnia zestaw CKB050 EAGLE.
