Strojenie duplekserów

Przestrajanie dupleksera RADMOR 05113 dla przemiennika SR3OW

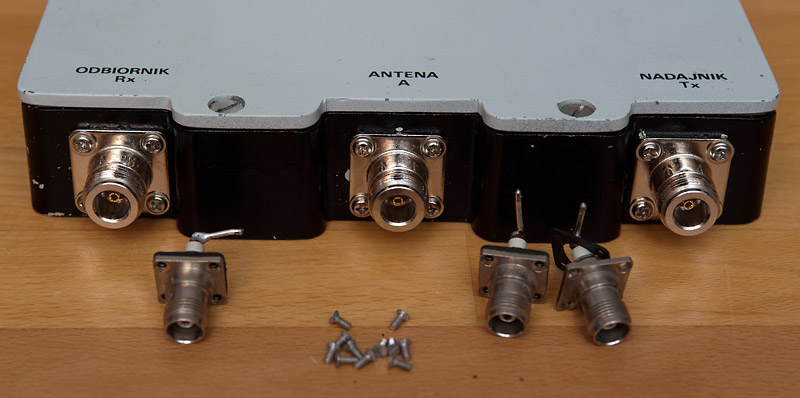

 Dnia 2009.09.01 otrzymałem od kolegi Mirka SQ3GJN, budującego przemiennik SR3OW, duplekser RADMOR 05113 pracujący oryginalnie w paśmie 446-456MHz. Duplekser był fabrycznie wyposażony w złącza TNC. Na prośbę Mirka wymieniłem je najpierw na złącza N (konieczne było wiercenie i gwintowanie nowych otworów) a następnie przestroiłem na parę częstotliwości 431.450/439.050MHz.



 Parametry uzyskane w paśmie amatorskim:

  • dopasowanie anteny RX/TX < -28.8dB/-35.0dB (SWR 1.08/1.05),
  • dopasowanie nadajnika  SWR 1.4,
  • dopasowanie odbiornika SWR 1.5,
  • tłumienie przepustowe RX,TX <= -1.7dB,
  • tłumienie zaporowe RX,TX >= -77dB.

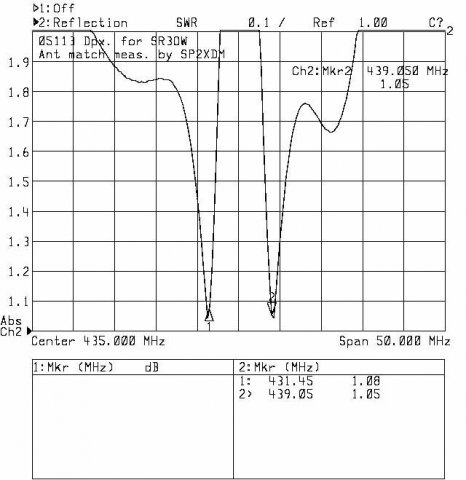

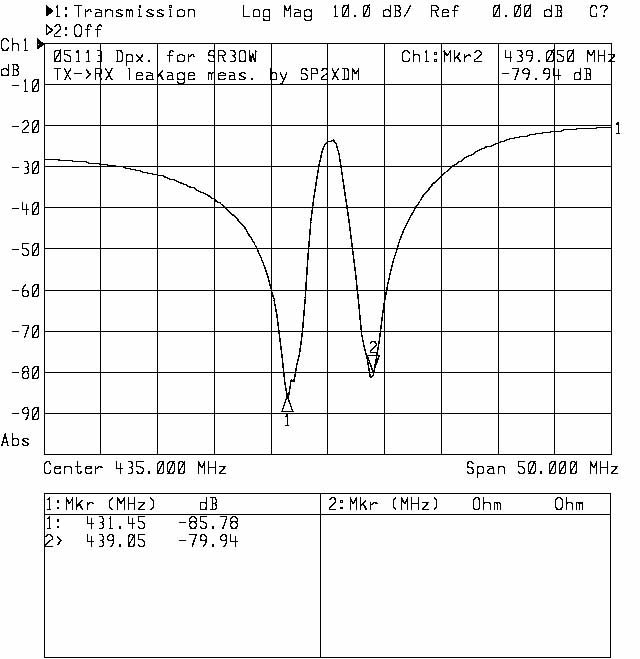

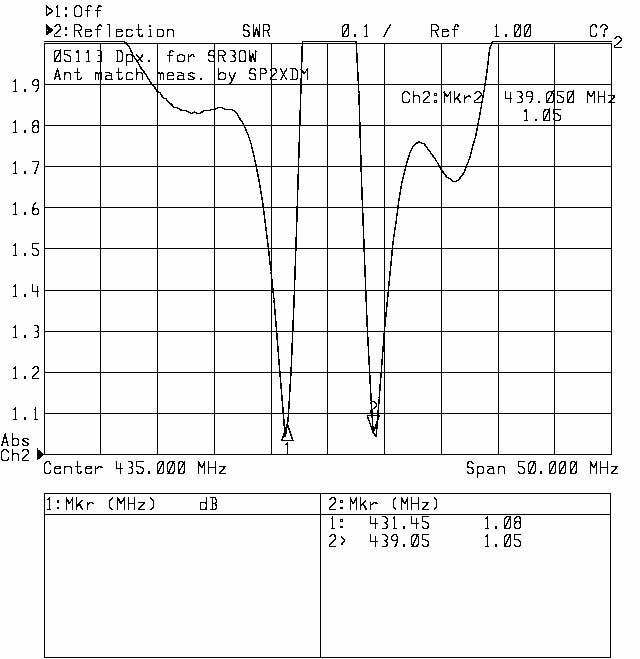

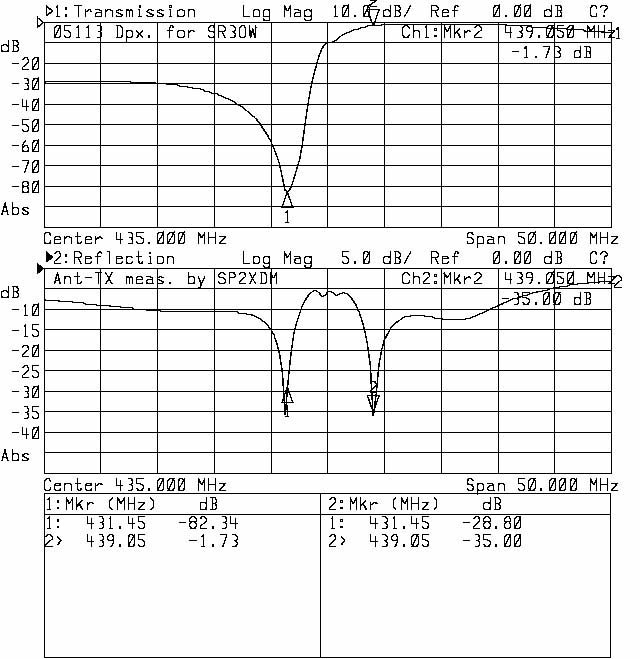

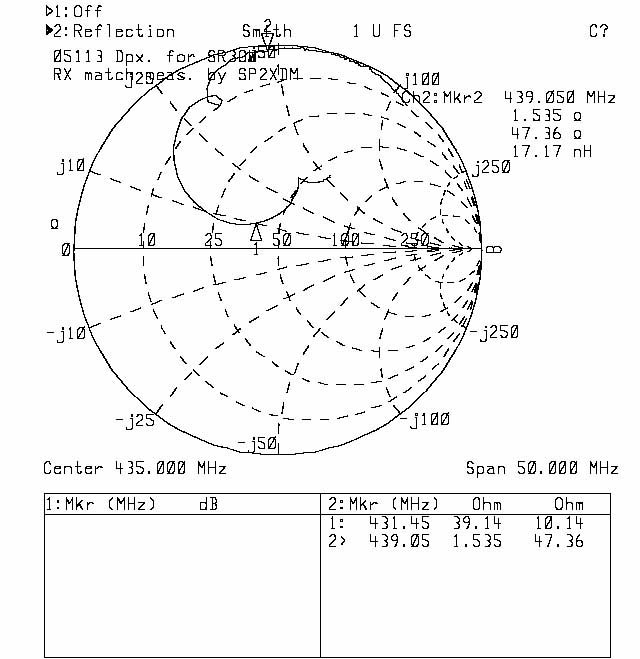

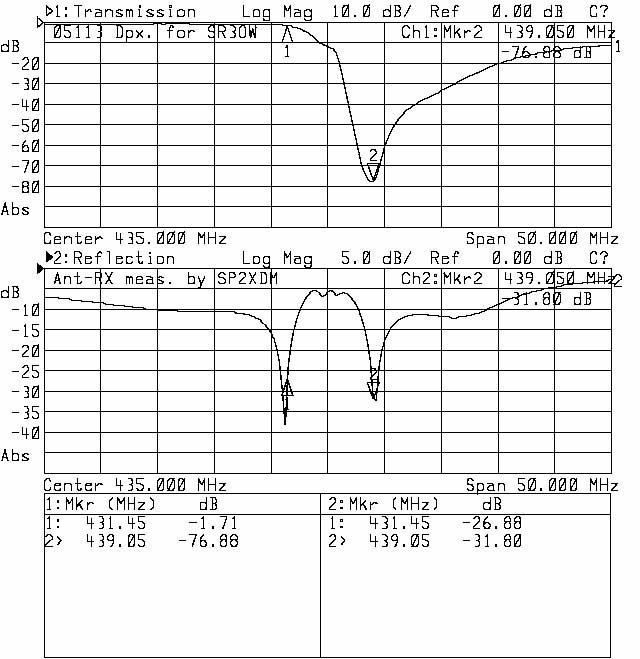

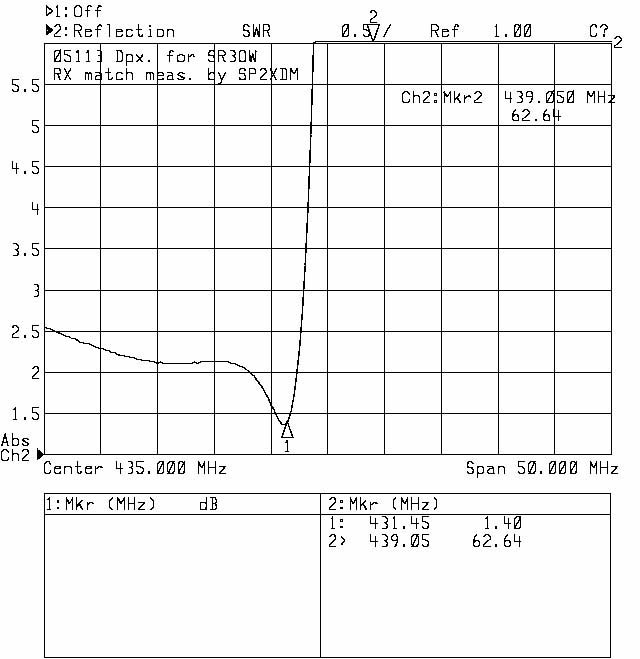

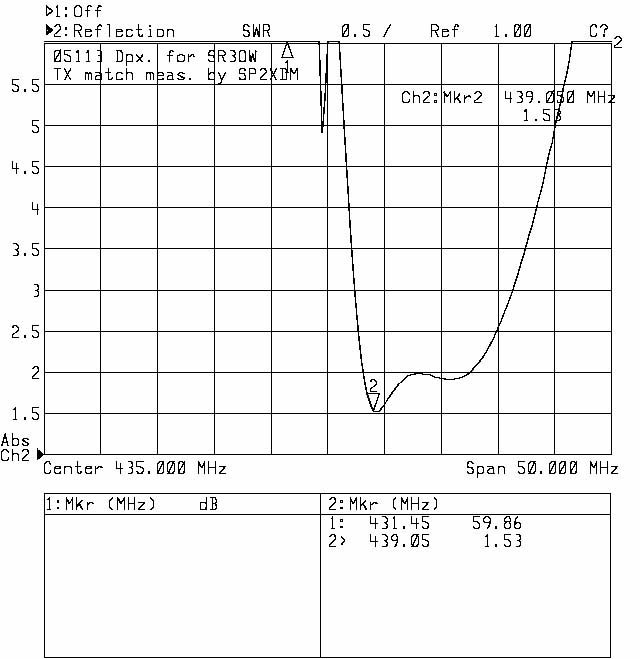

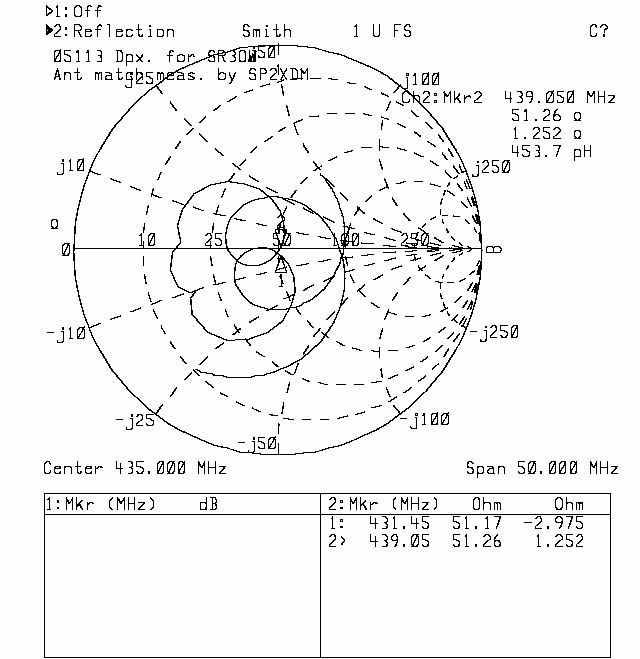

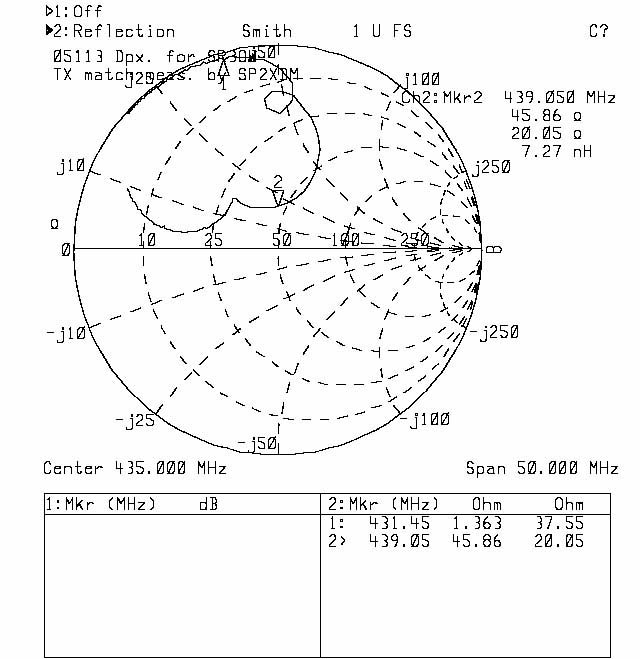

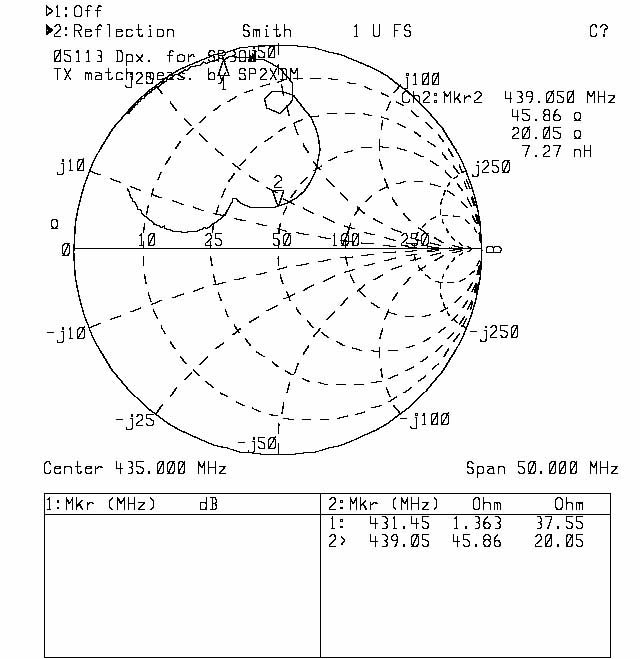

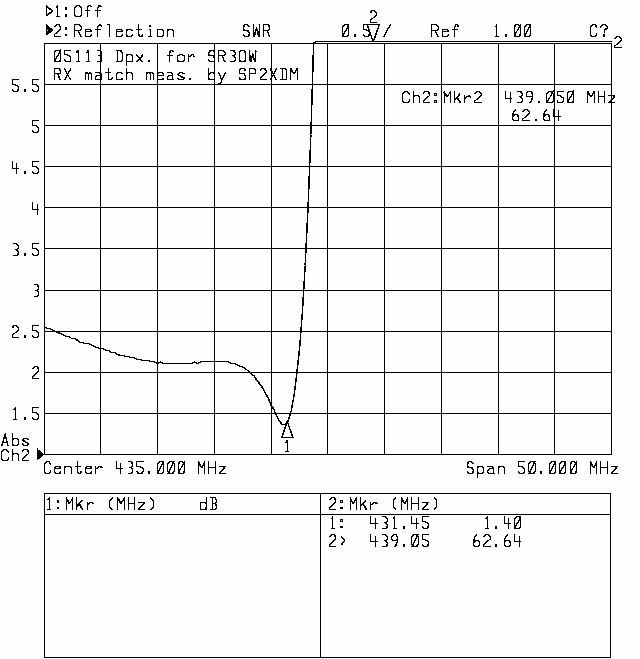

 Charakterystyki uzyskane po zestrojeniu dostępne są poniżej:
