Strojenie duplekserów

Strojenie dupleksera Celwave 01-450-DRR-P645F

Na prośbę kolegi Piotra SQ2LYH podjąłem się zestrojenia dupleksera Celwave 01-450-DRR-P645F z przeznaczeniem do zastosowania w przemienniku amatorskim 70cm SR2KU. Filtr ten pod względem układowym jest tożsamy z filtrami K&L 6CU-00003, które stroiłem wcześniej, różni się tylko zastosowanymi złączami BNC na wszystkich trzech portach. Filtr ma bardzo zbliżone parametry elektryczne jak 6CU-00003, niemniej egzemplarz który otrzymałem był pierwotnie wykonany na nieco inny wycinek pasma a ponadto był już przez kogoś wcześniej niezbyt umiejętnie przestrojony (co widać na wykresach) w okolice pasma amatorskiego 70cm.

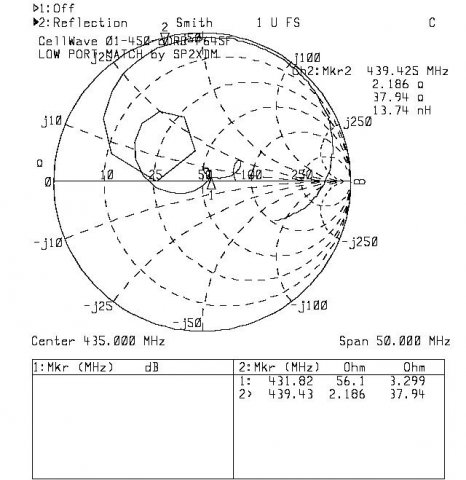

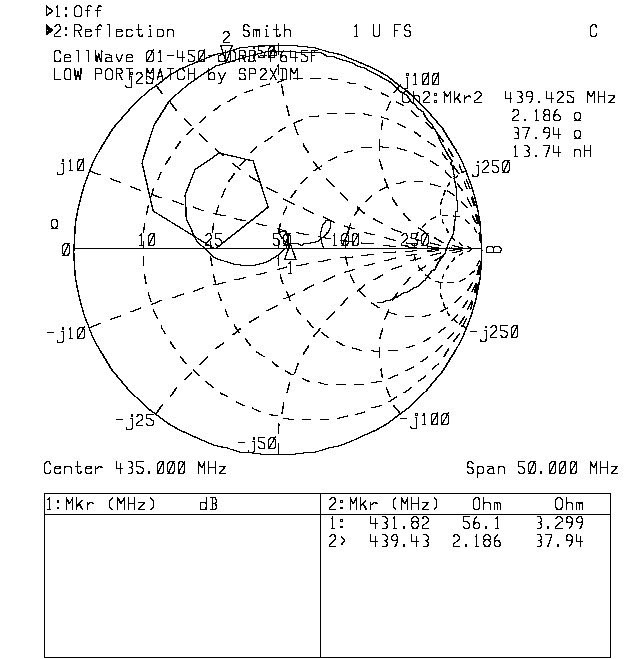

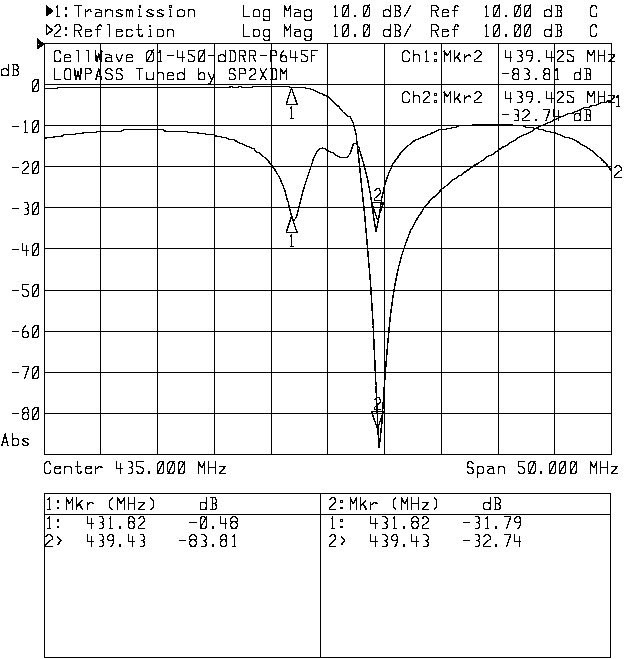

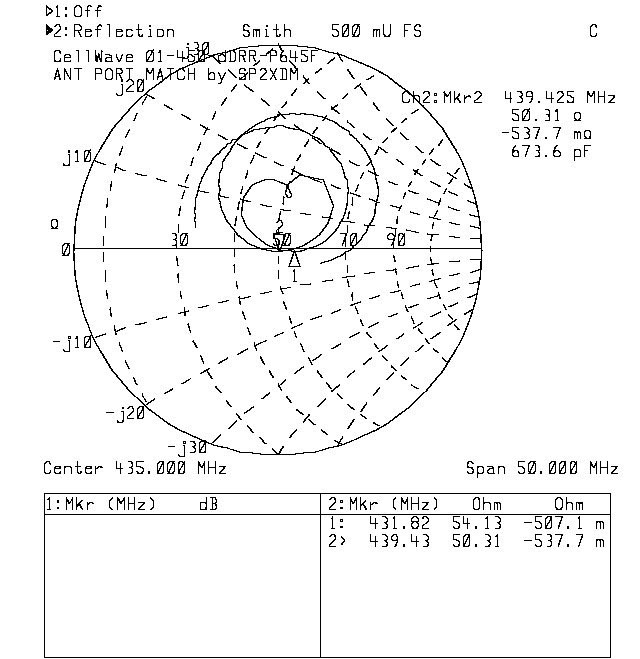

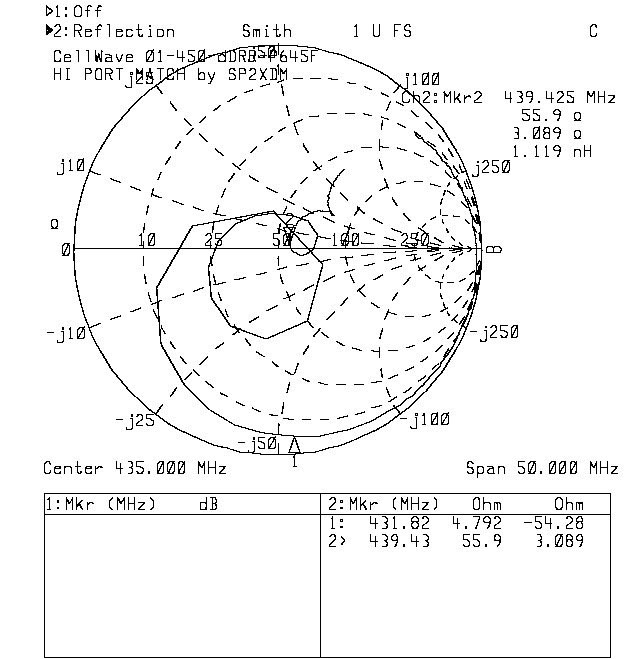

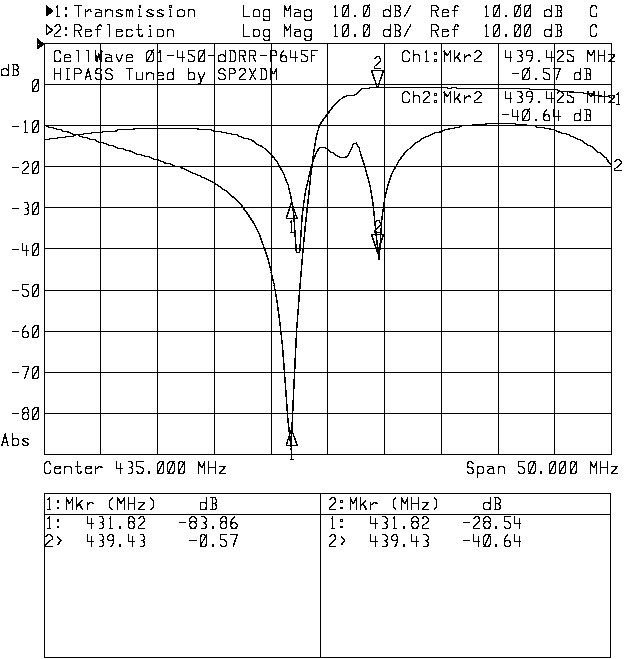

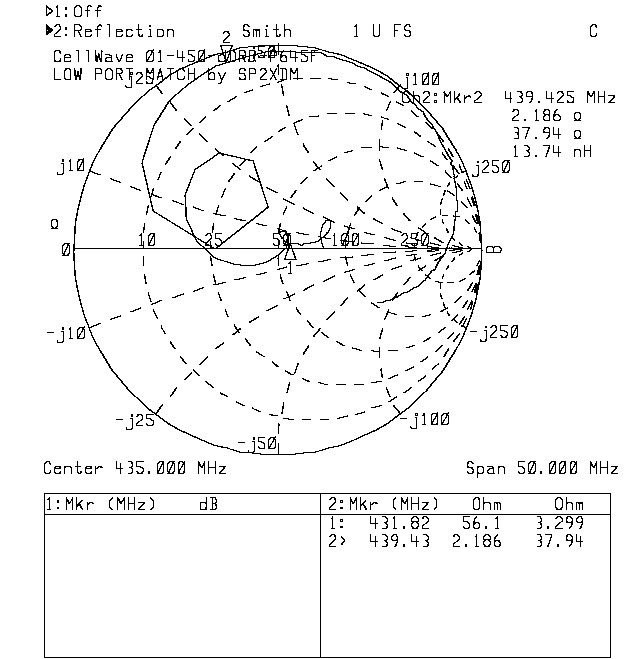

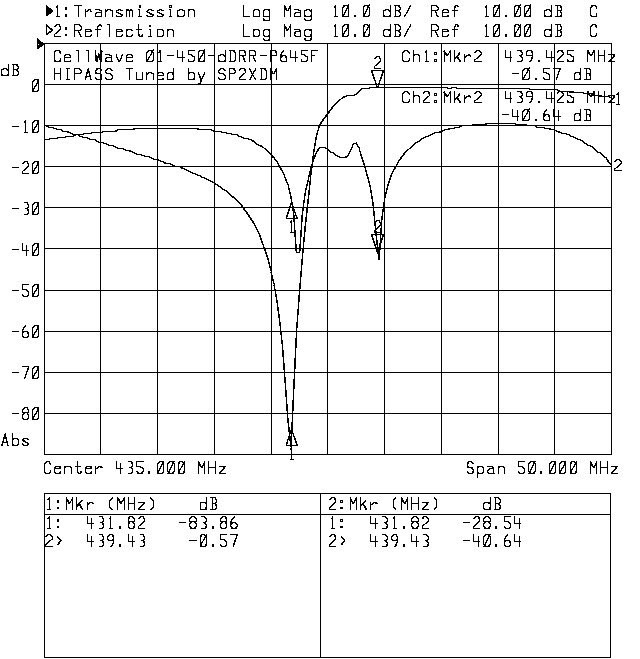

Zdjęcia filtra oraz charakterystyki uzyskane przed i po zestrojeniu zamieszczam poniżej.





Przy okazji prośba do kolegów, którzy chcą, abym pomógł w strojeniu filtrów - jeśli nie macie możliwości lub nie wiecie jak - nie przestrajajcie "na oko" fabrycznie zestrojonych obwodów. Jeśli otrzymam do przestrojenia filtr w stanie oryginalnym mogę sprawdzić jego charakterystykę - zatem wiem jakich rezultatów się mam spodziewać, wiem na jaki odstęp dupleksowy został wykonany i jakie tłumienia udaje się uzyskać. - można wiec  uzyskać dobre efekty w krótkim czasie i zestroić filtr według założeń producenta. Strojenie kompletnie rozregulowanego filtra 6 obwodowego, w którym w dodatku zmieniono sprzężenia, o zupełnie nieznanych parametrach jest bardzo czasochłonne i trudne do zoptymalizowania.



73! de SP2XDM




Pomiary wykonałem dnia 2011-07-14 za pomocą analizatora sieci HP8711A. Kalibrację zapewnia zestaw CKB050 EAGLE.
