SR2C 2m Chwaszczyno

Przeniesienie przemienników SR2C, SR2GS, SR2GT i SR2UVG do nowej lokalizacji

27 października 2012 przemienniki FM SR2C, SR2GS, SR2GT, a także przemiennik FM/DV SR2UVG zostały testowo uruchomione z nowej lokalizacji Radiowo Telewizyjnego Centrum Nadawczego Emitel w Chwaszczynie.

 Prace montażowe były poprzedzone ponad rocznymi przygotowaniami dokumentacji, zbiórką materiałów i środków finansowych. Całość instalacji została sfinansowana głównie ze środków własnych przy udziale wielu kolegów i firm. Montaż konstrukcji stalowych i wciąganie kabli RFA 1.5/8" do poziomu 161m n.p.t. wykonała na zlecenie firma Technomaszt A. Bekier przy udziale kolegów SQ4AFR, SP2GPU i SP2XDM.

W ramach prac przygotowawczych wykonaliśmy:

  • wykonanie konstrukcji wsporczych stalowych, cynkowanych ogniowo,

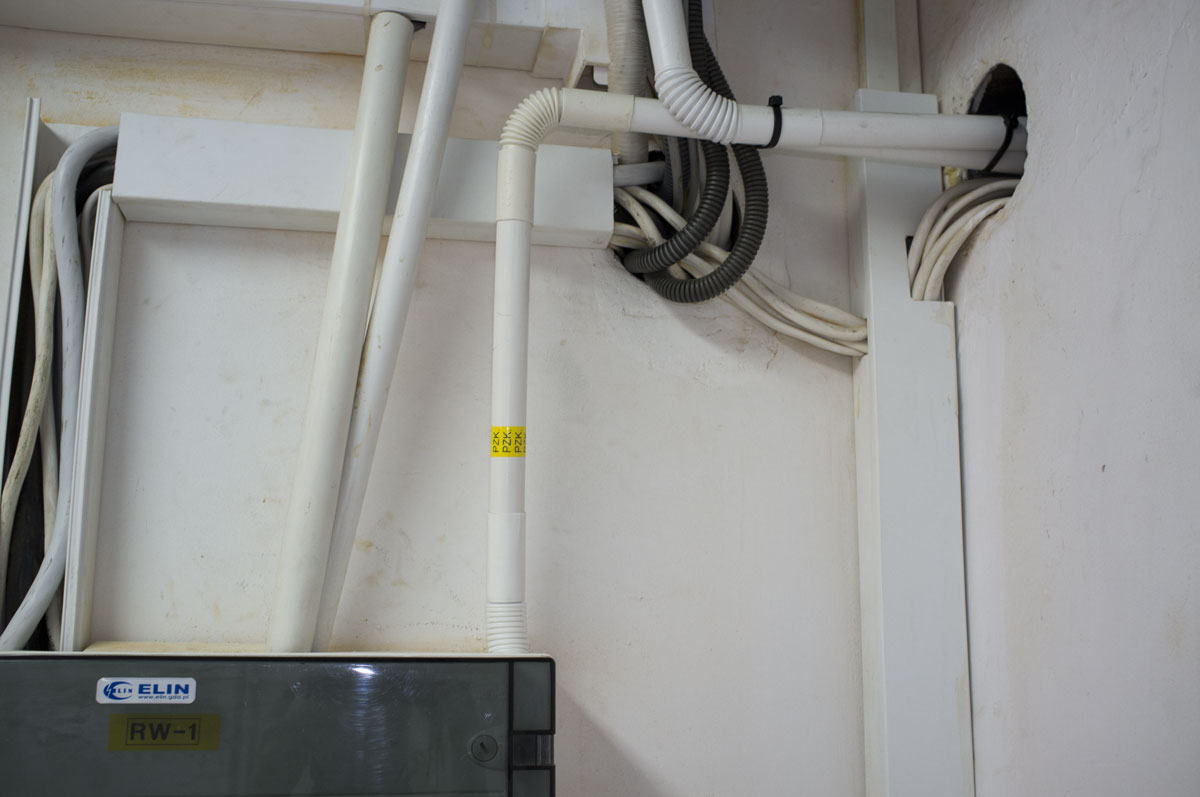

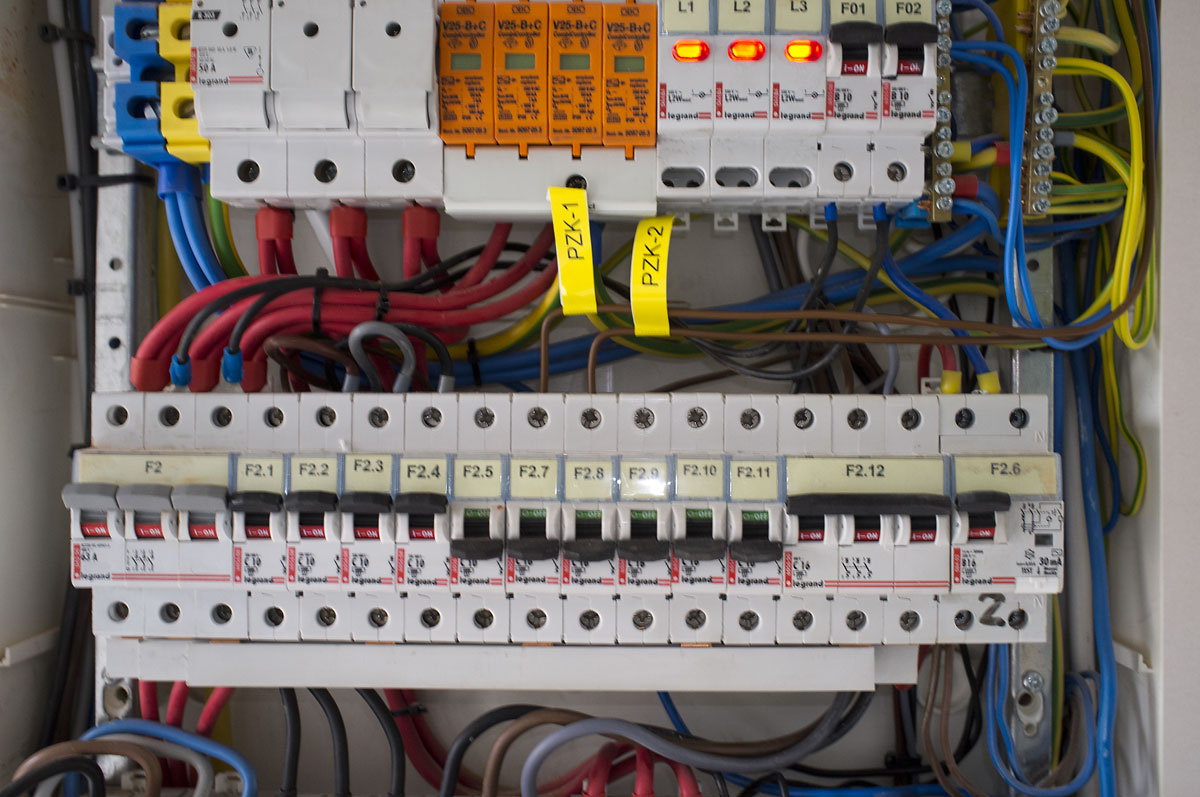

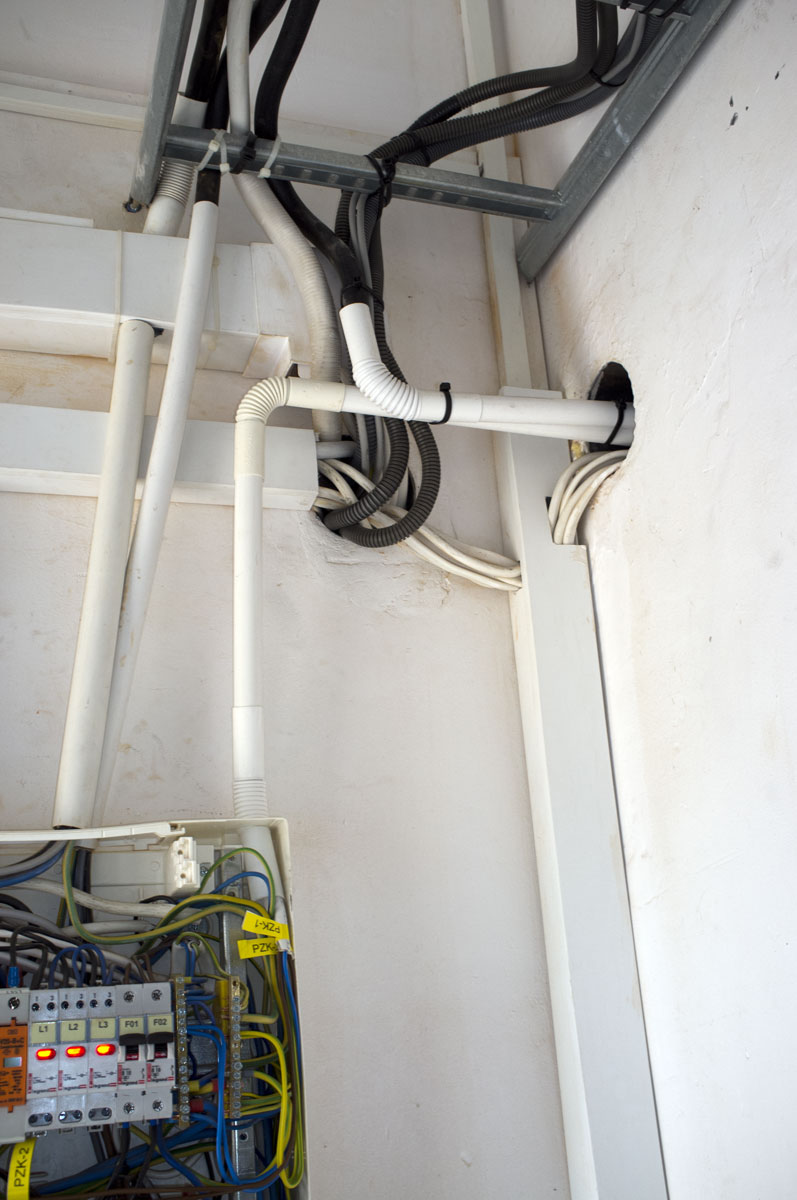

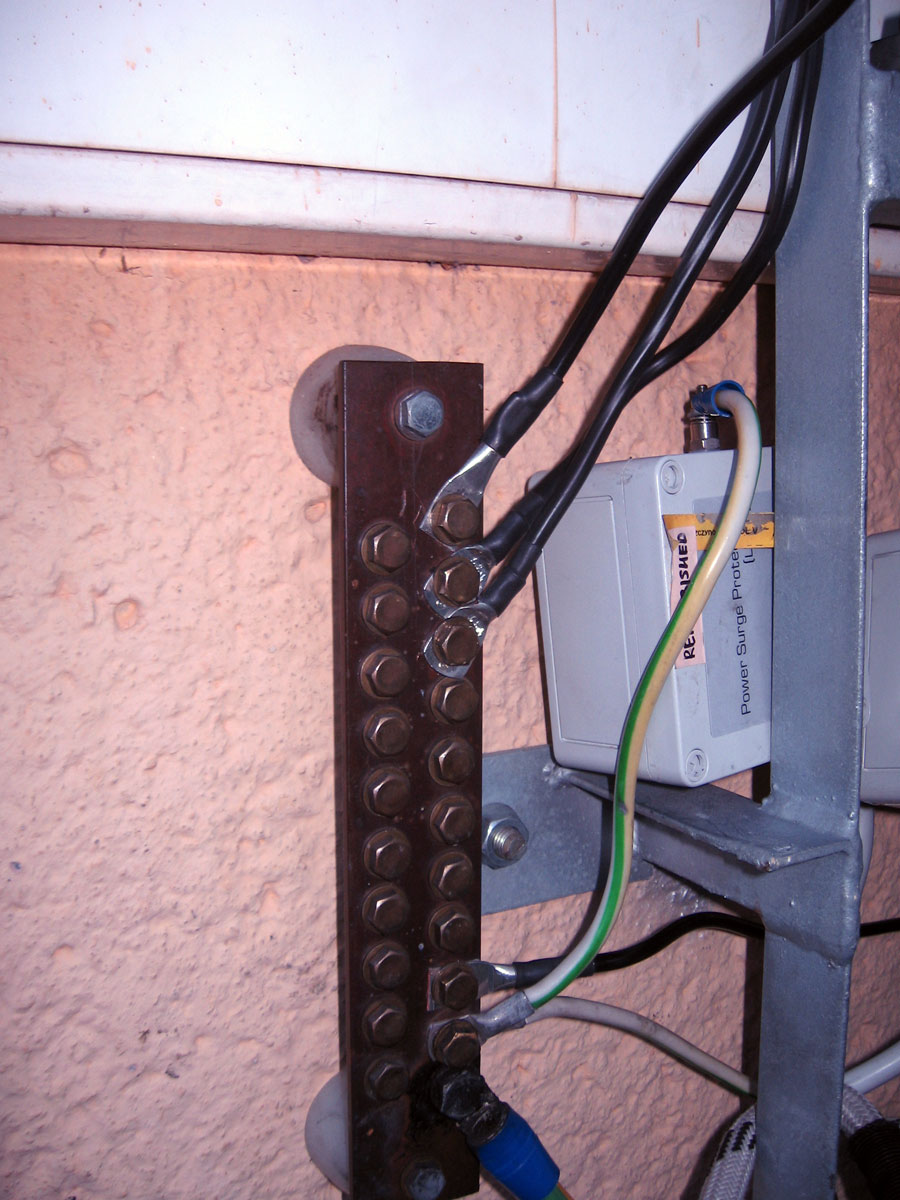

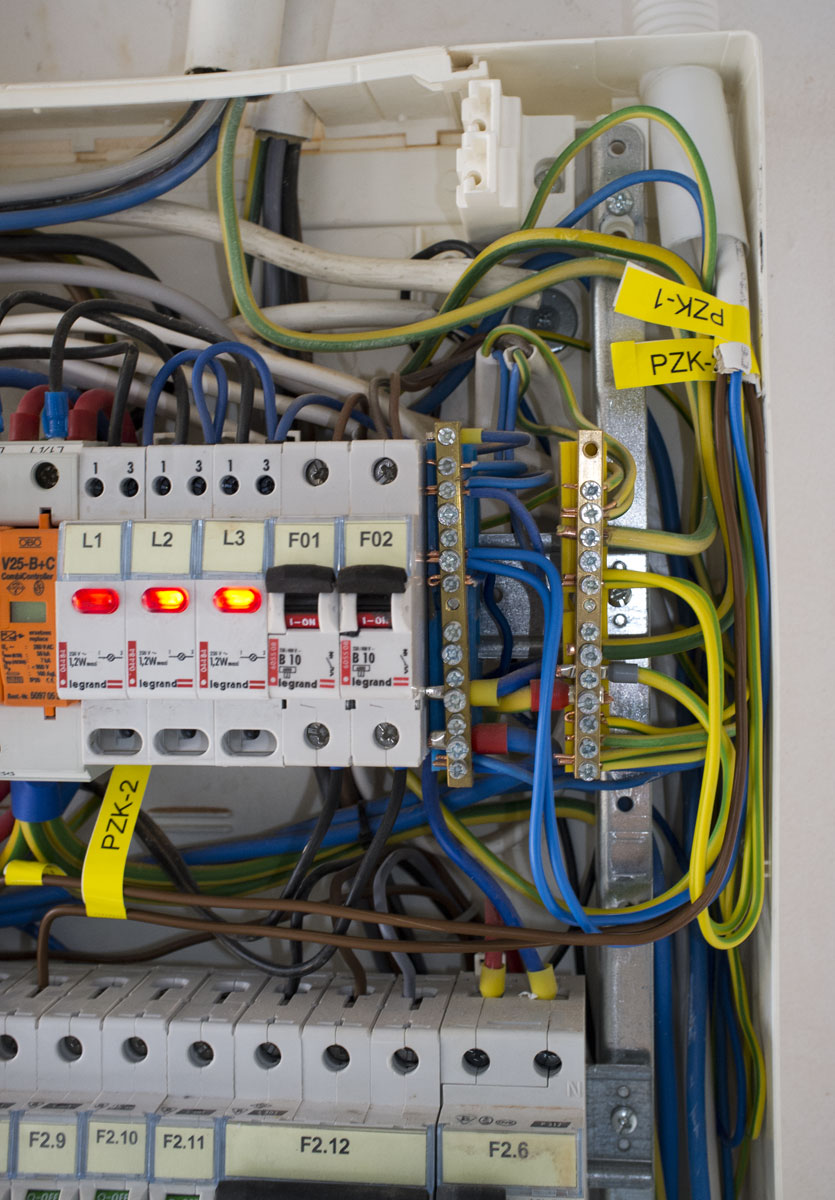

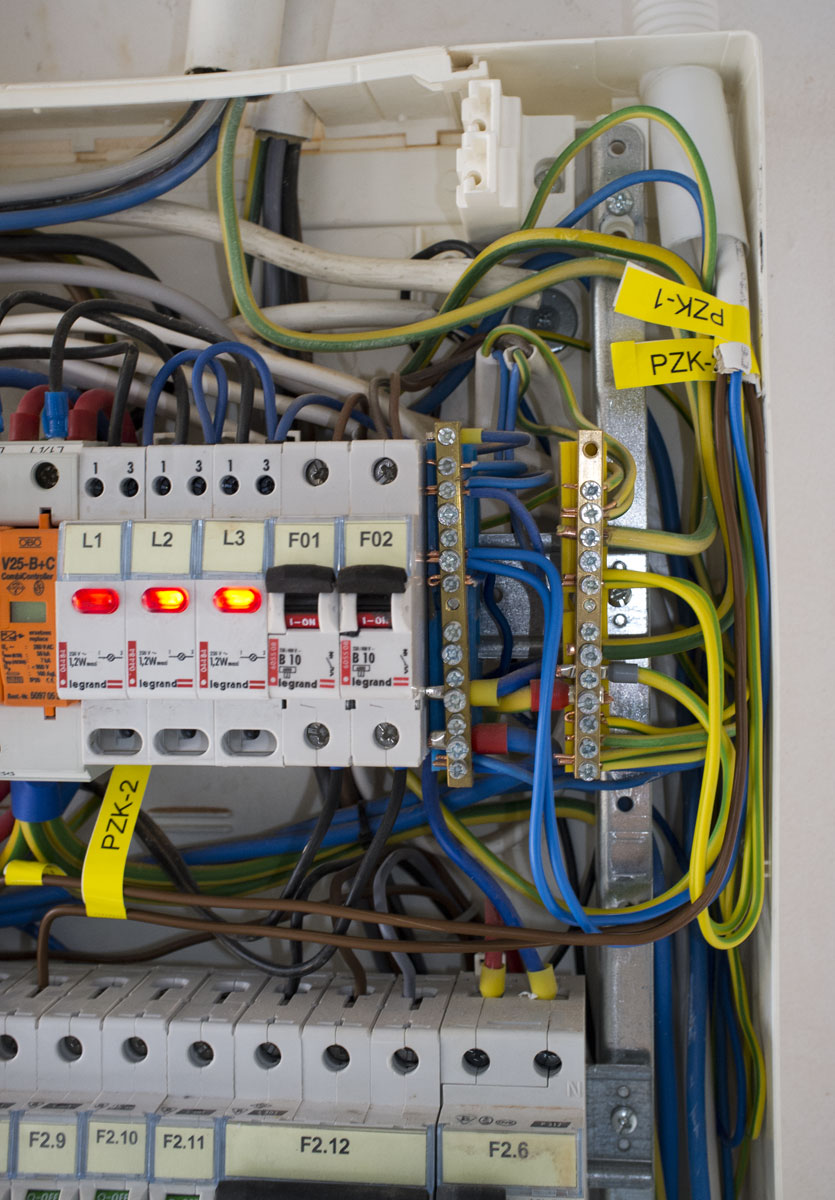

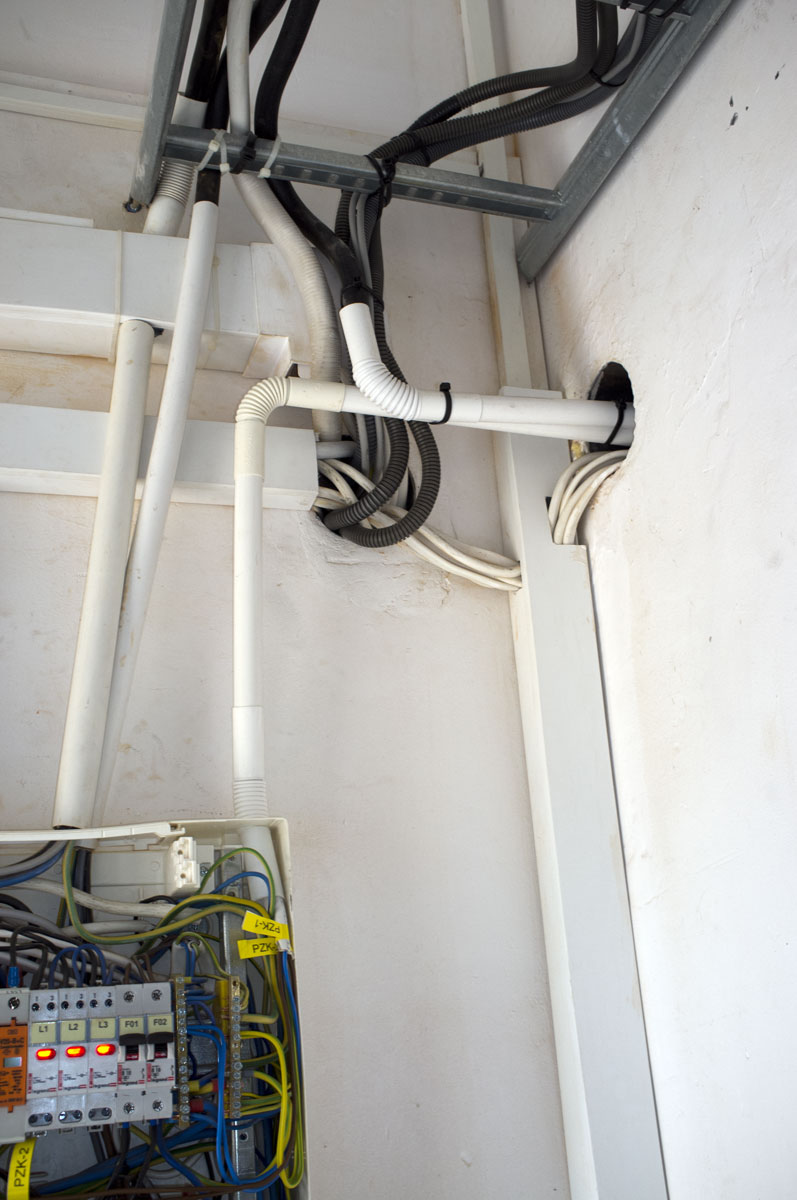

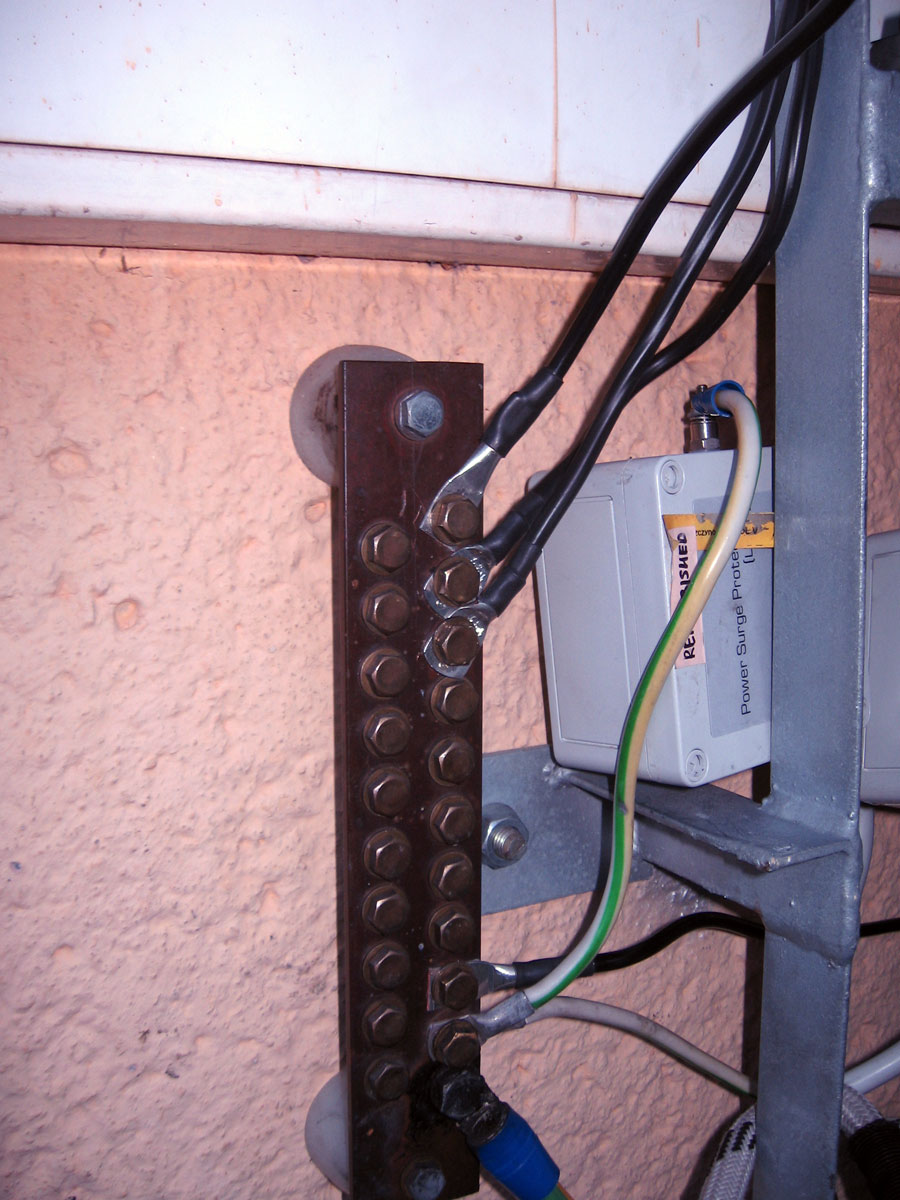

  • wykonanie instalacji elektrycznej na obiekcie,
  • zbudowanie dupleksera o dużej dobroci i dużym tłumieniu pozapasmowym,

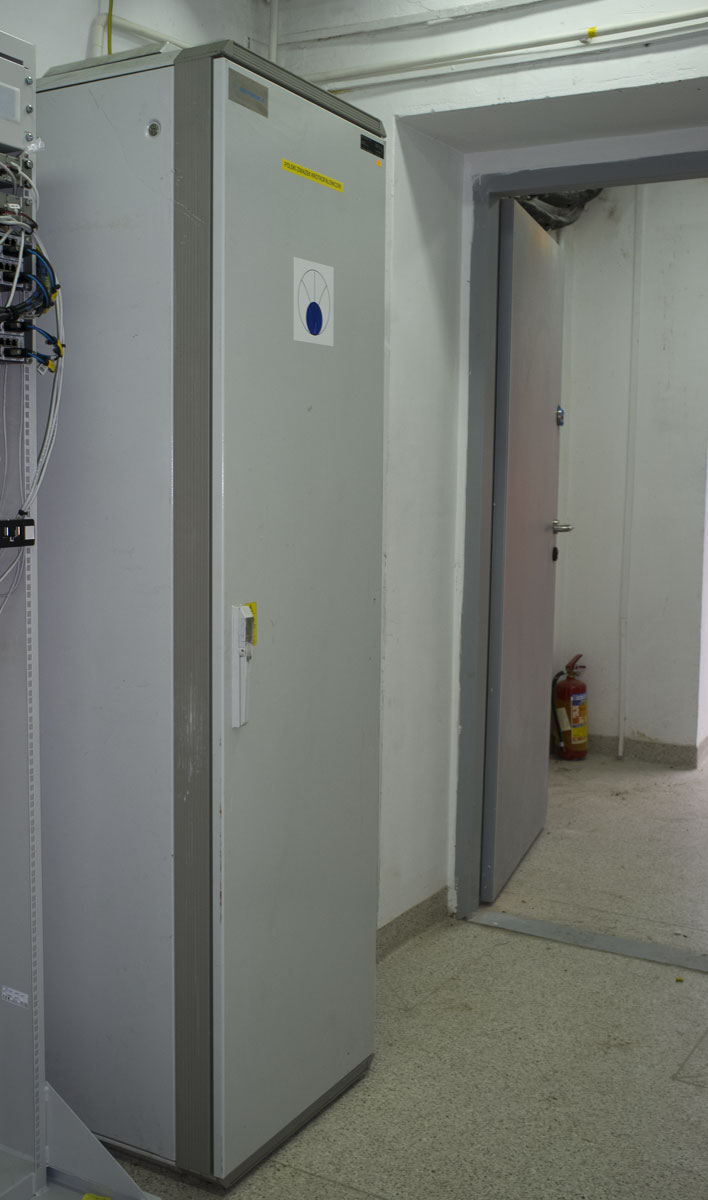

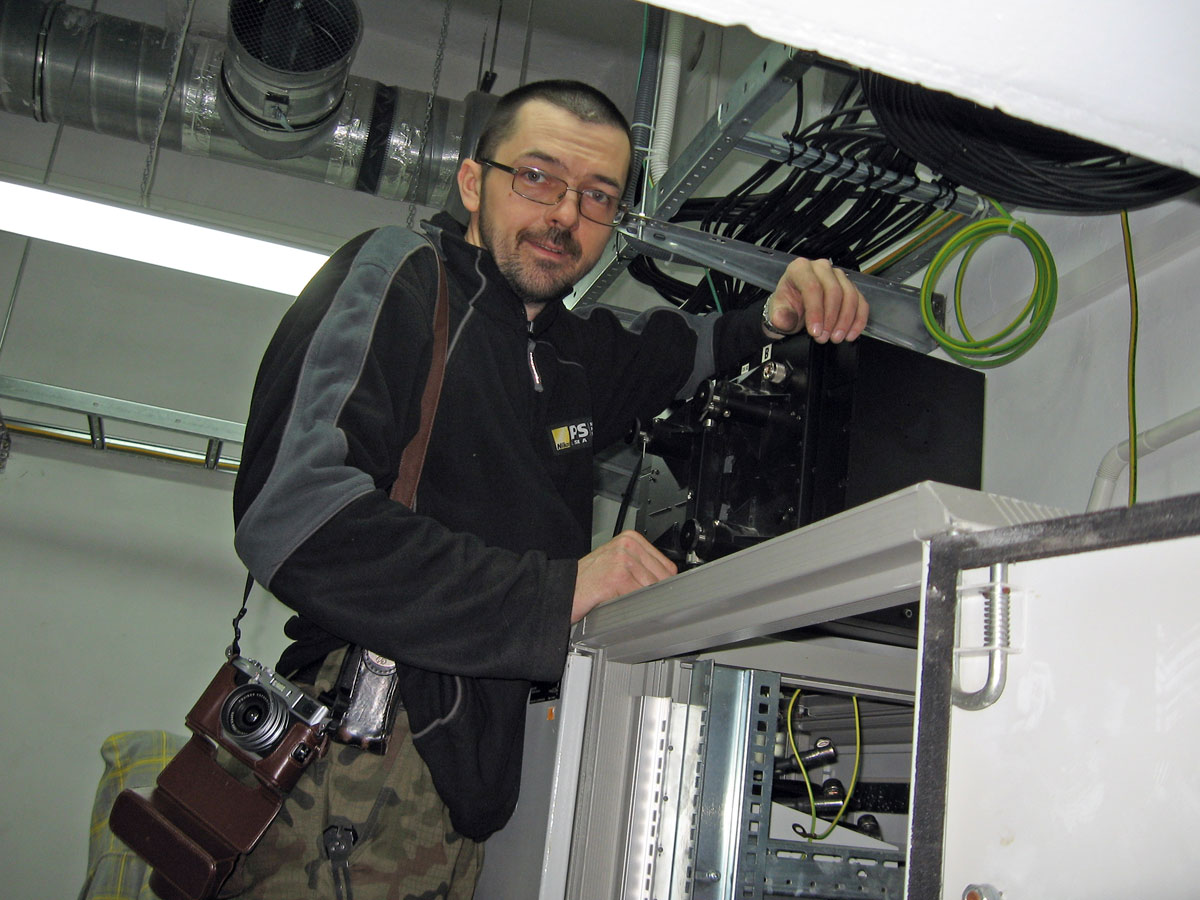

  • montaż szaf pod aparaturę (dwie szafy RITAL-FLEX 19” 60x60 42U),

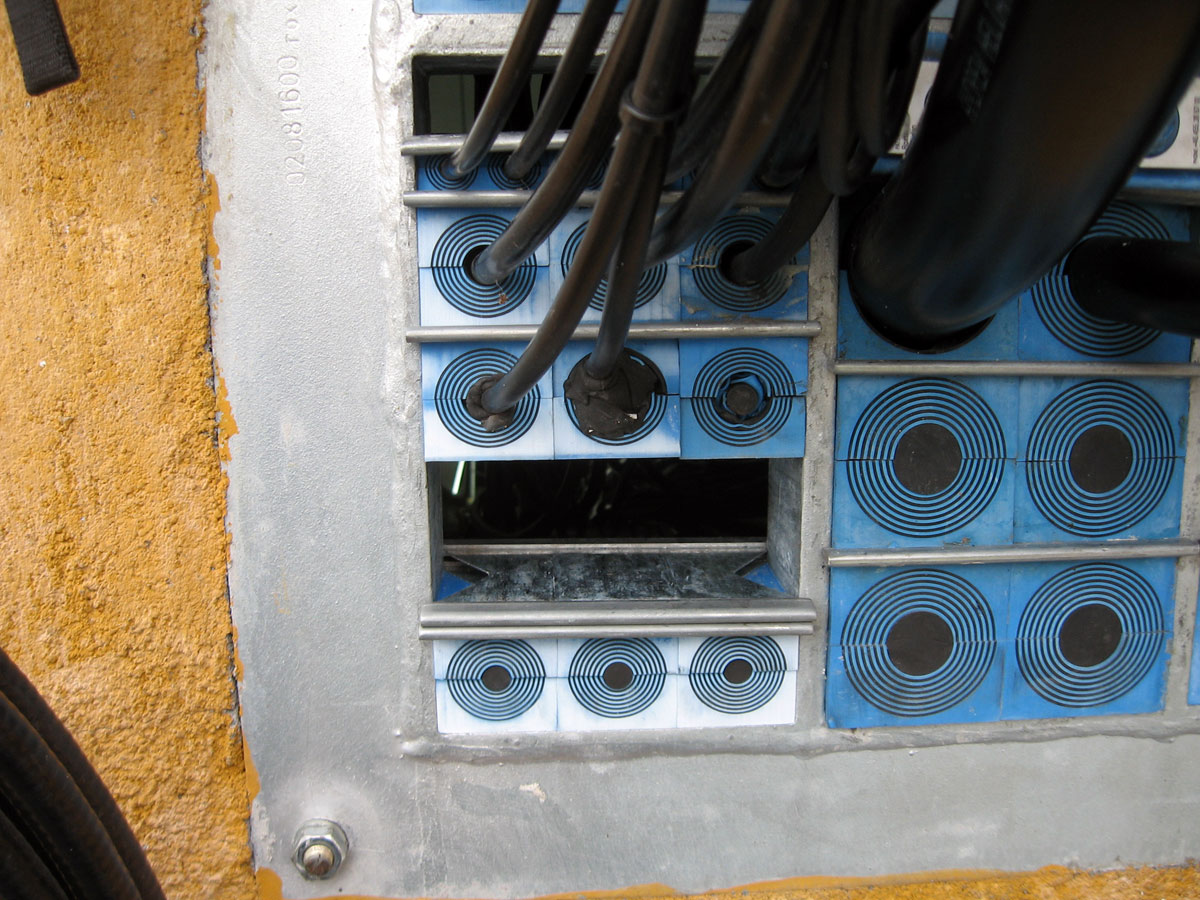

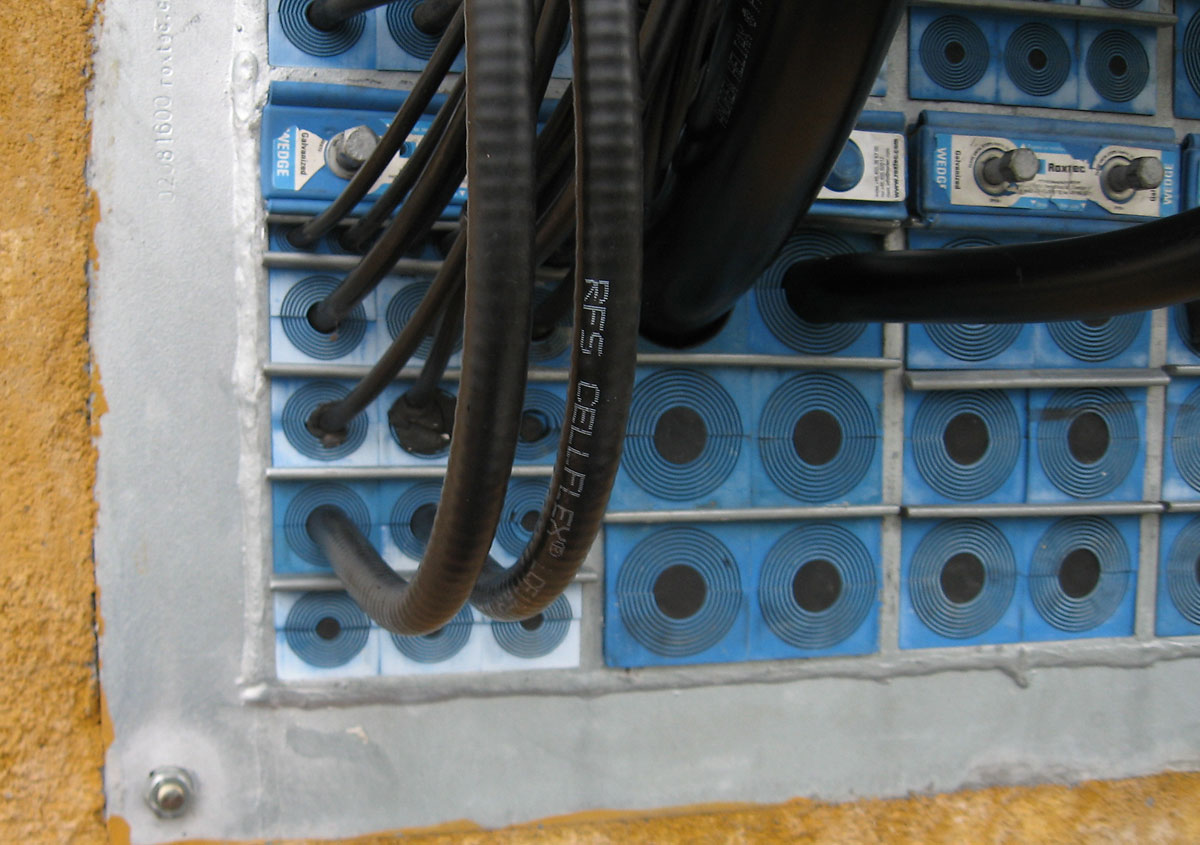

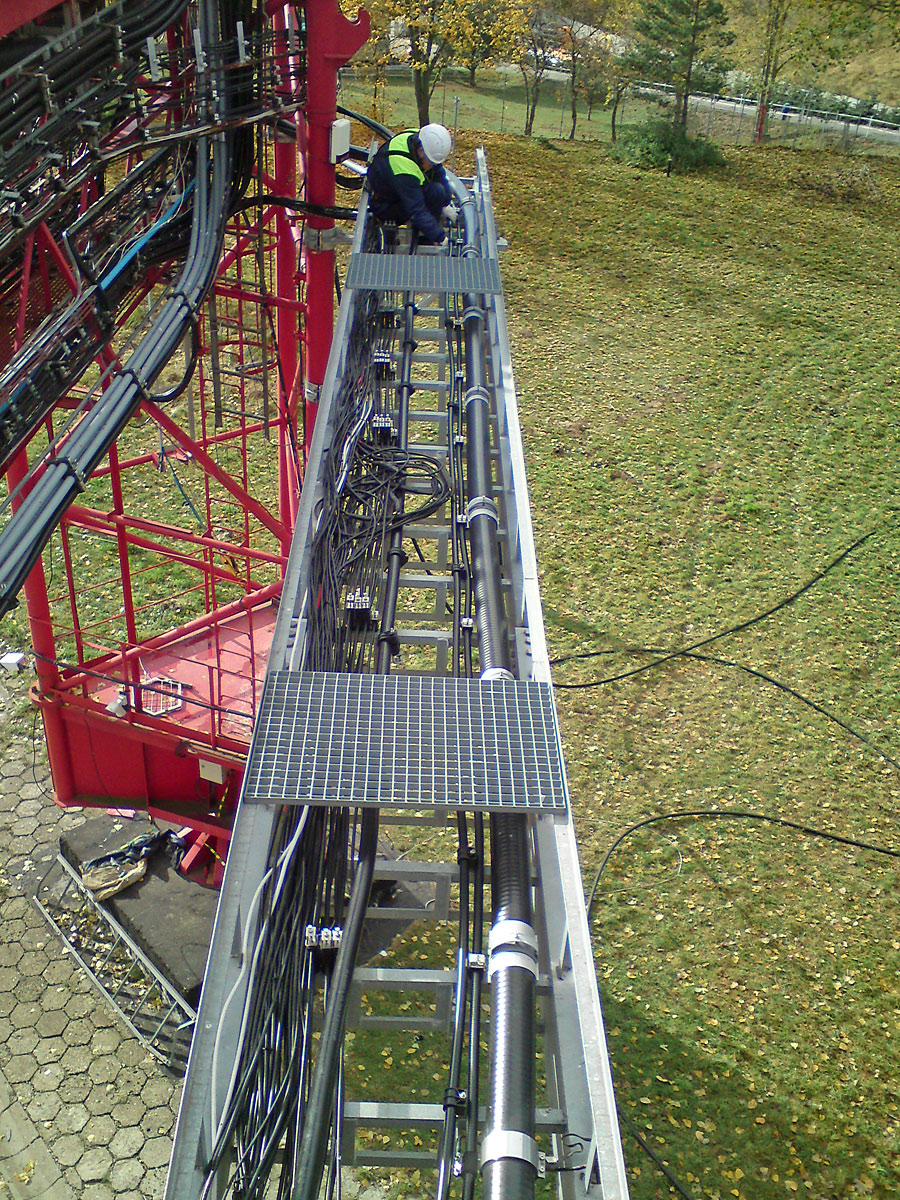

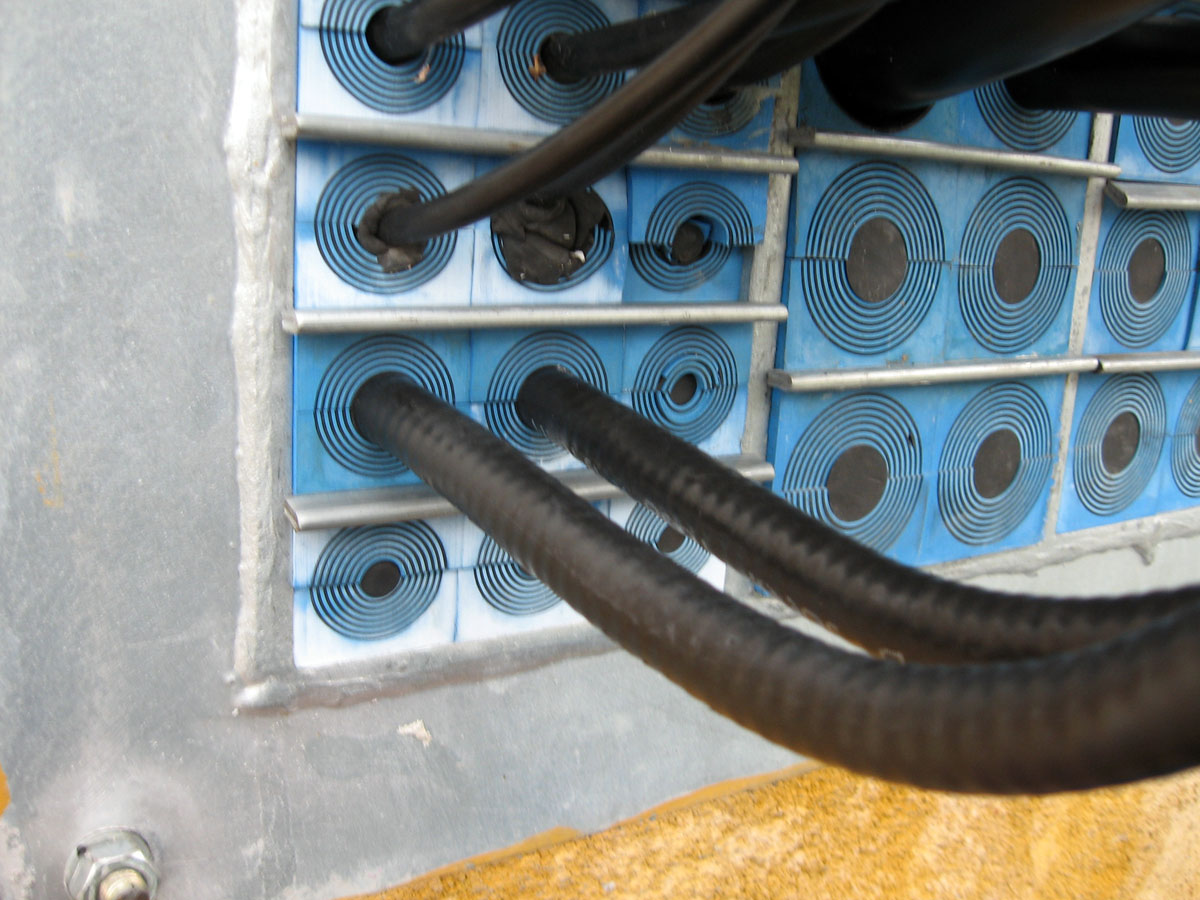

  • przygotowanie drogi kablowej.

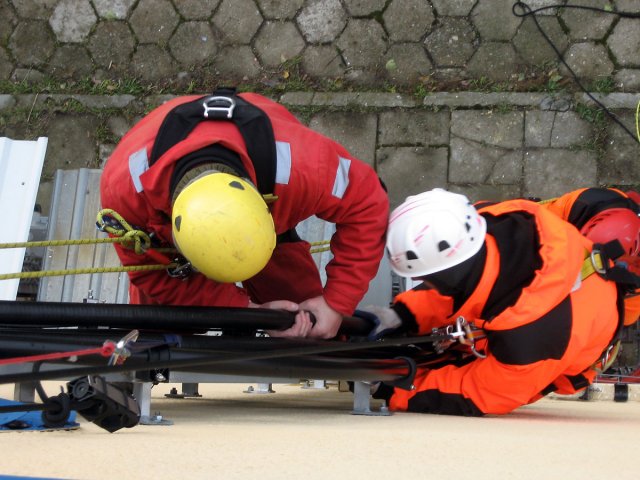

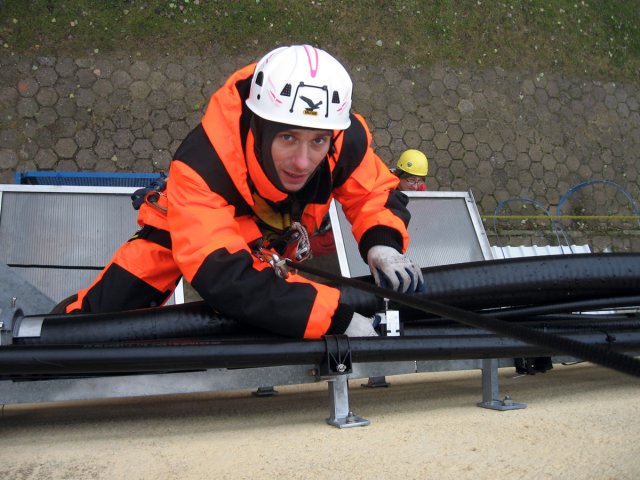

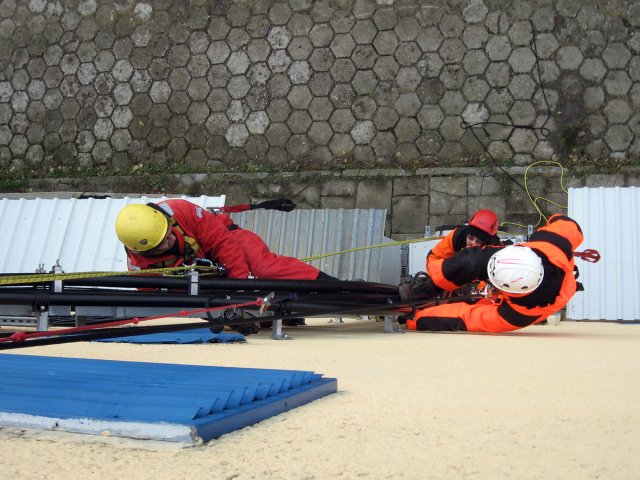

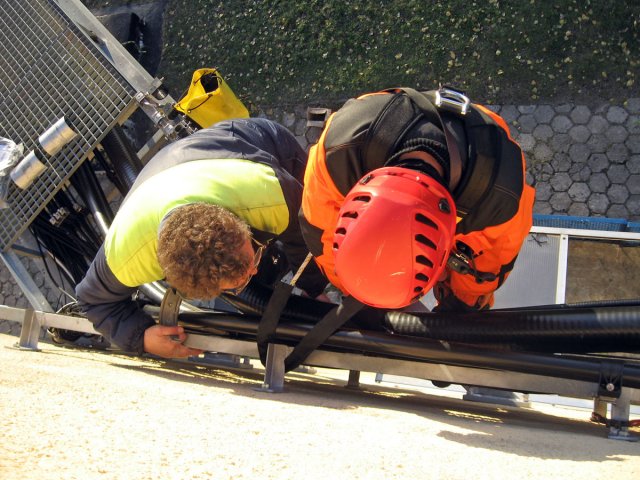

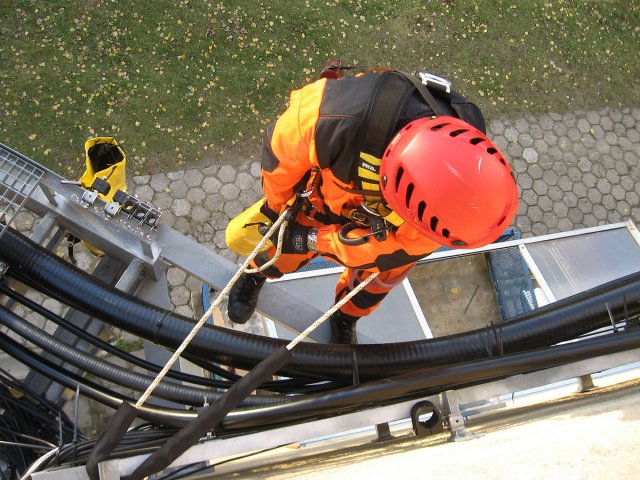

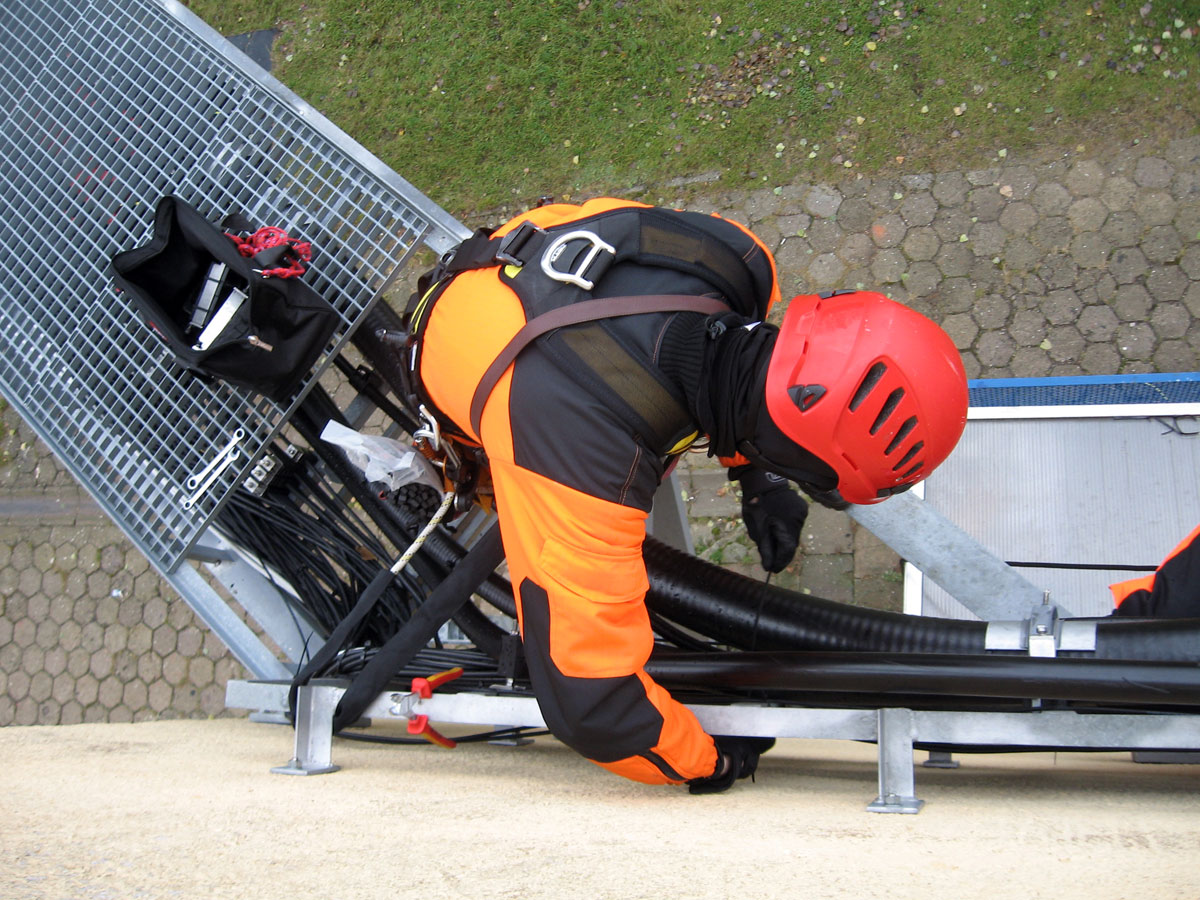

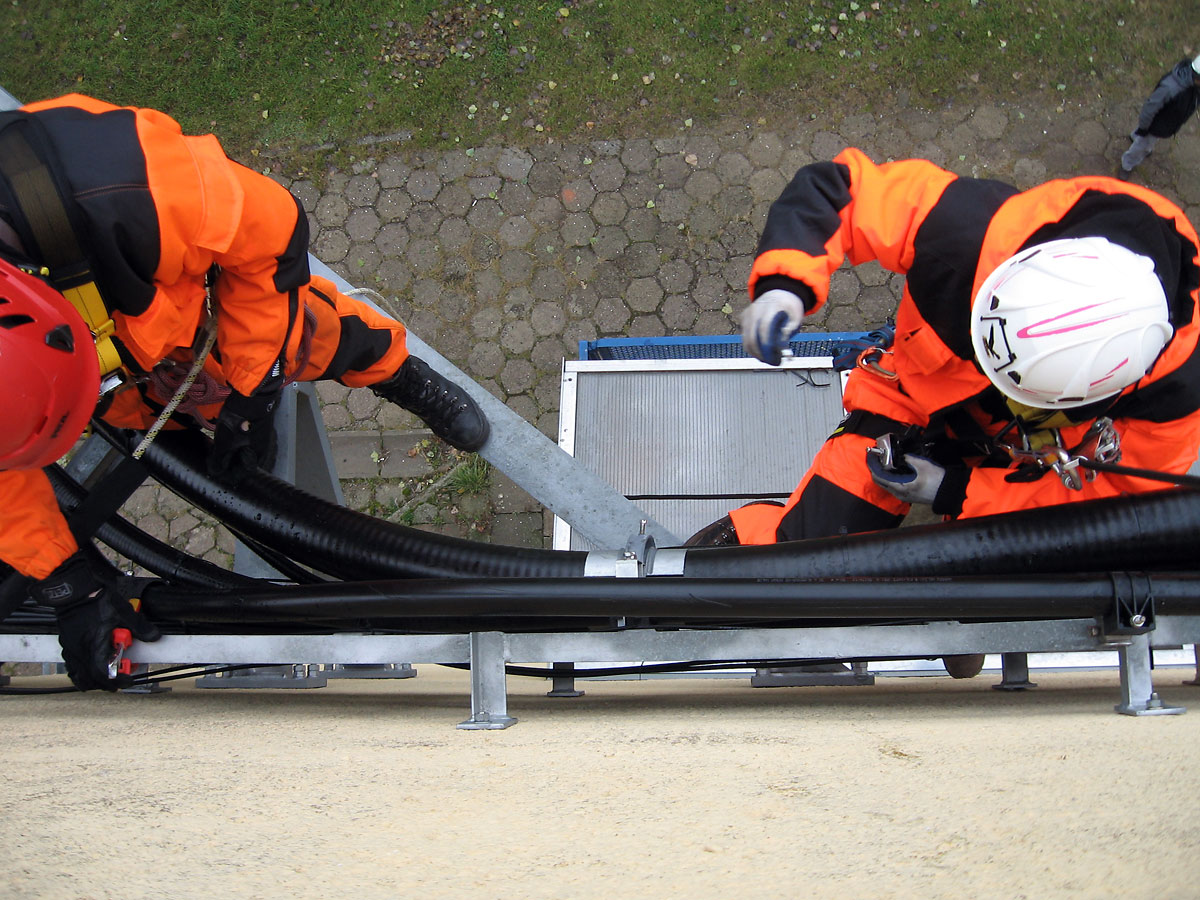

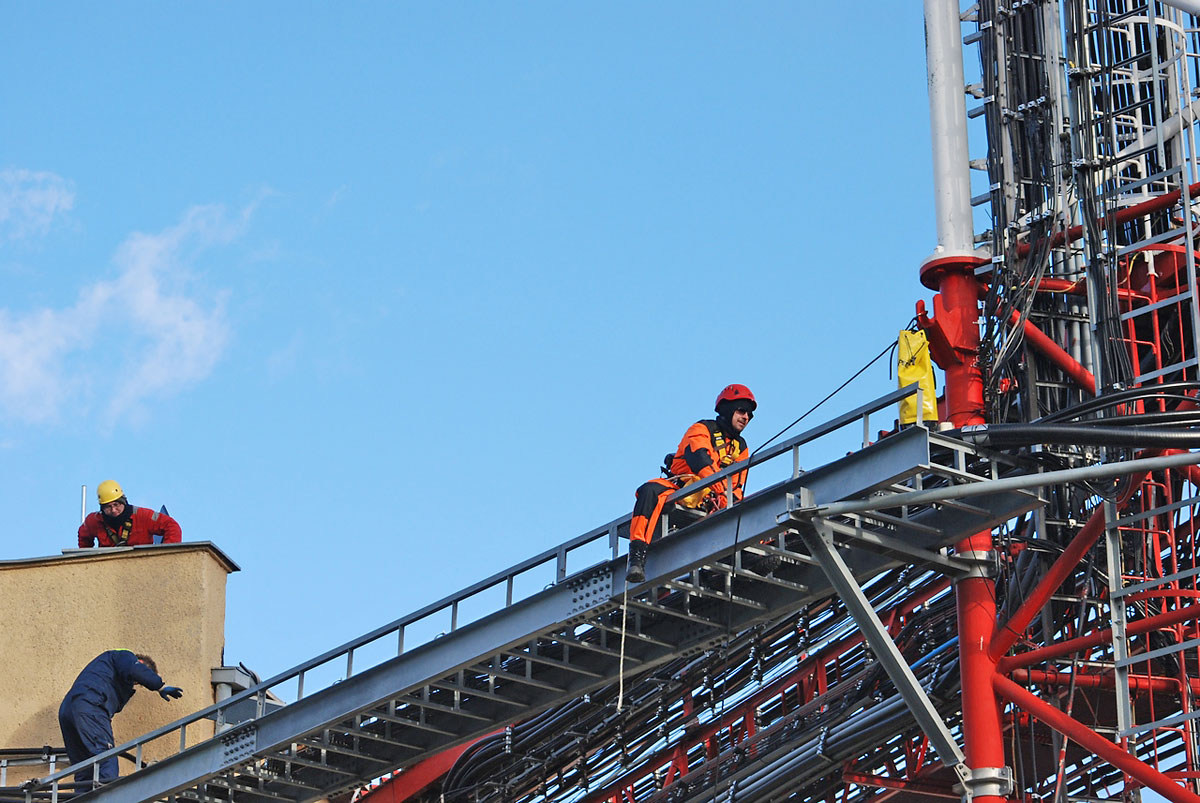

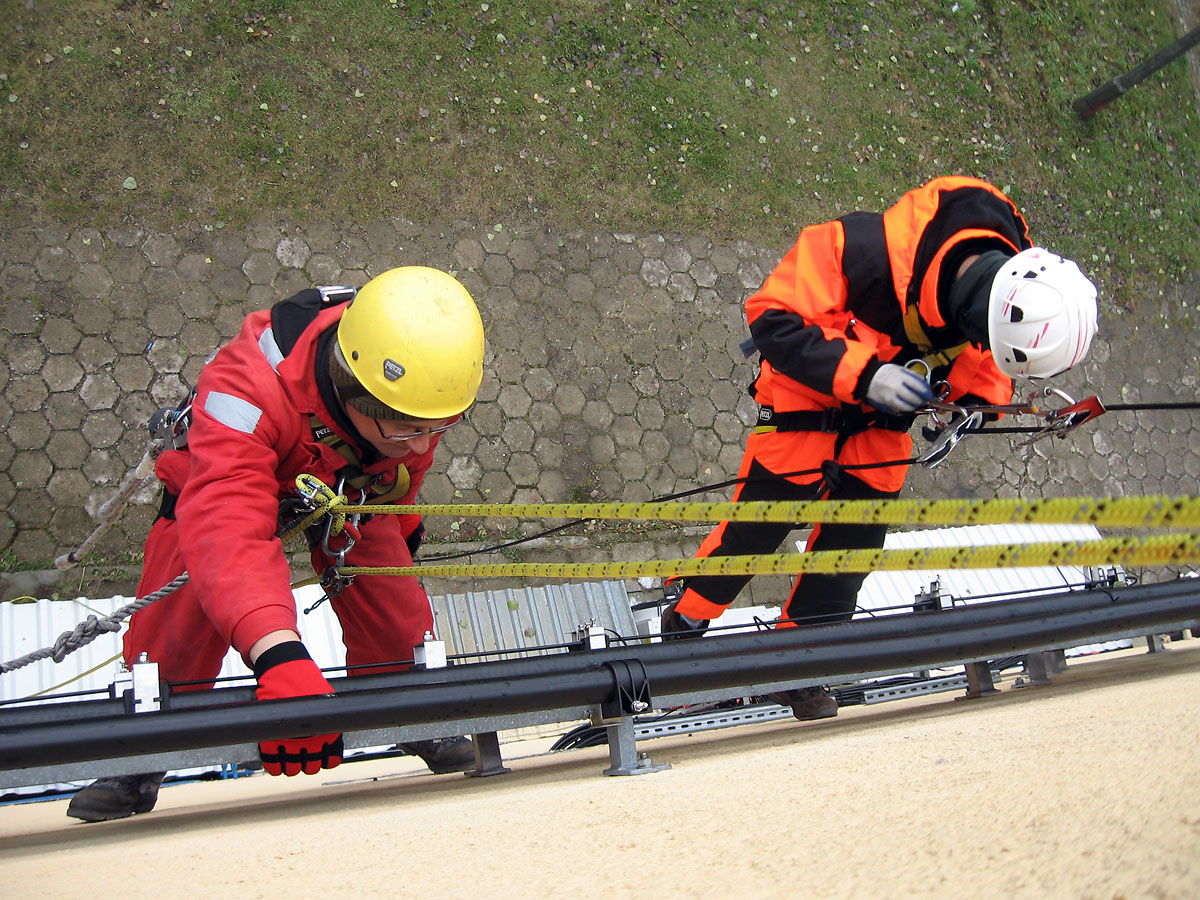

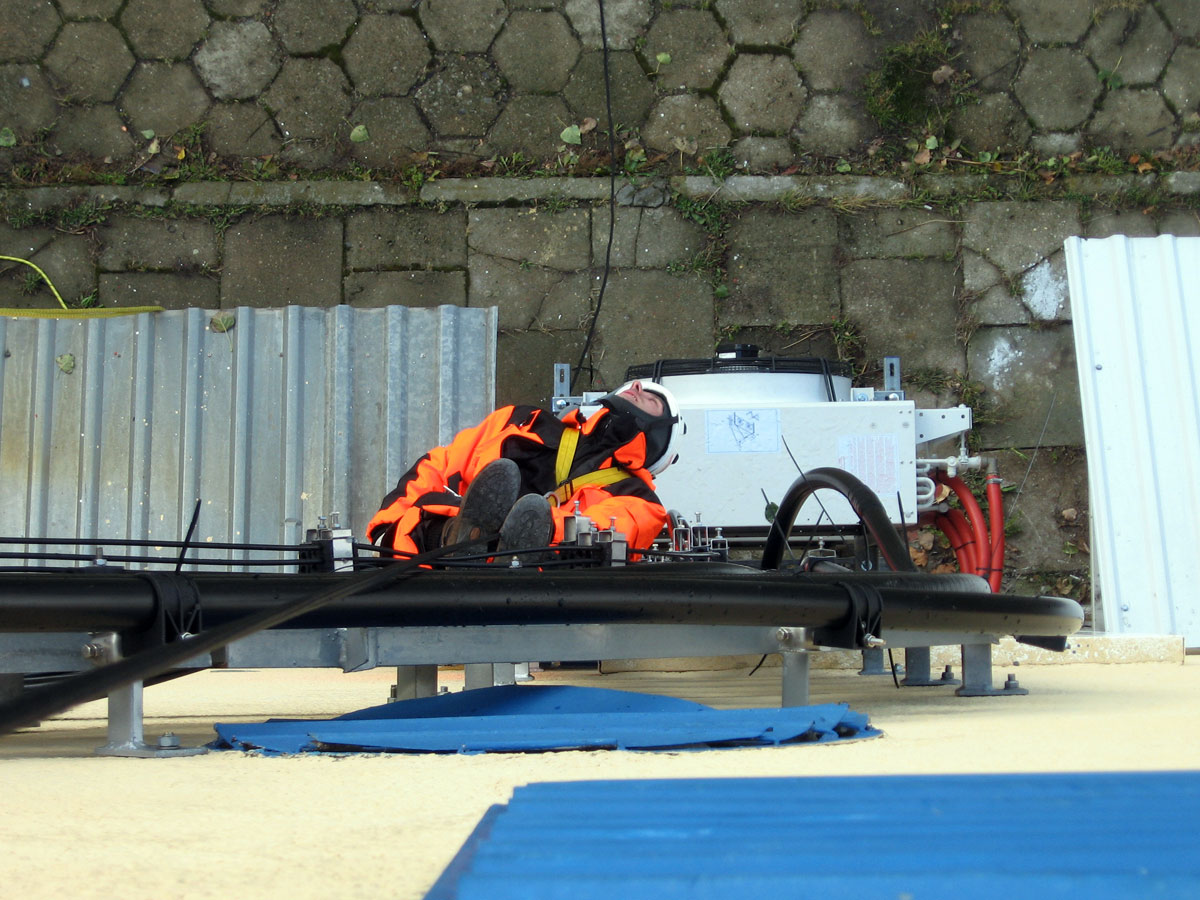

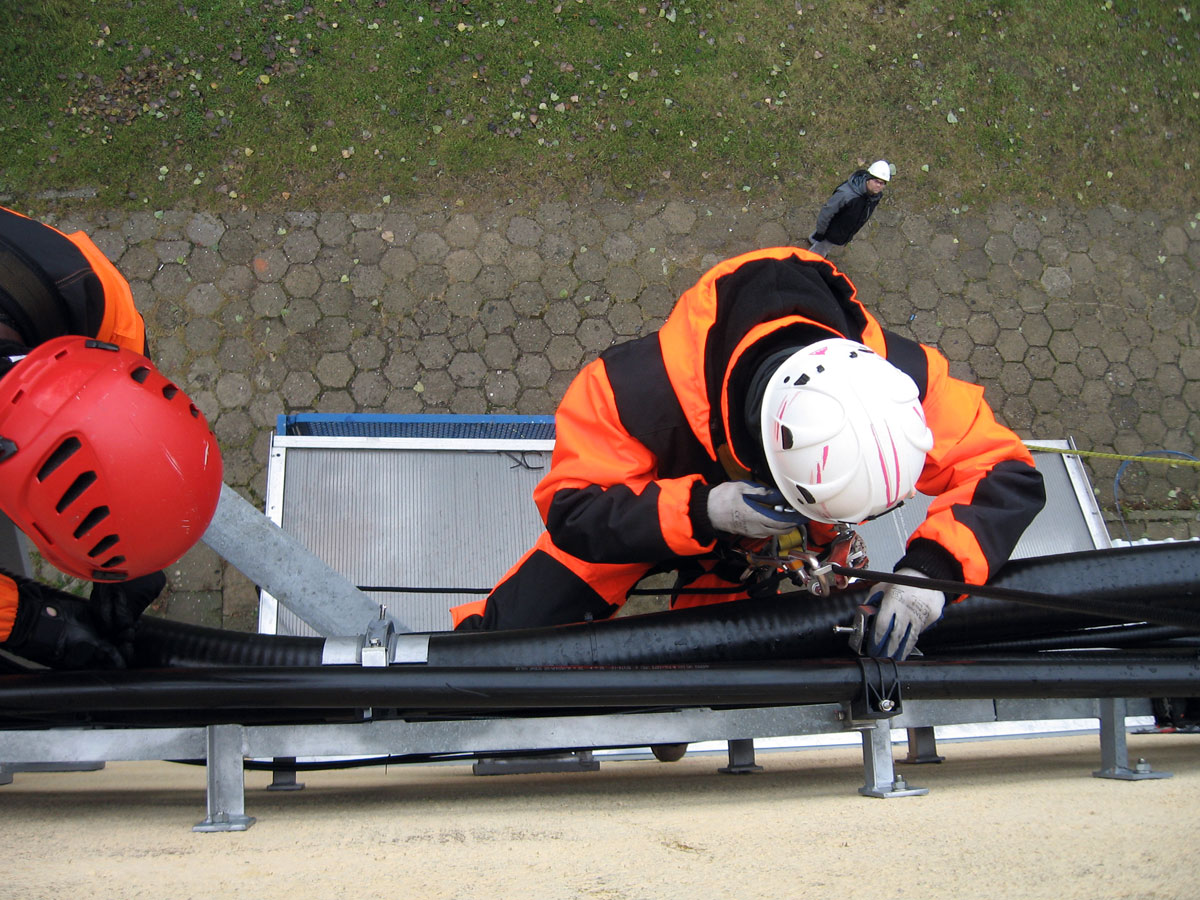

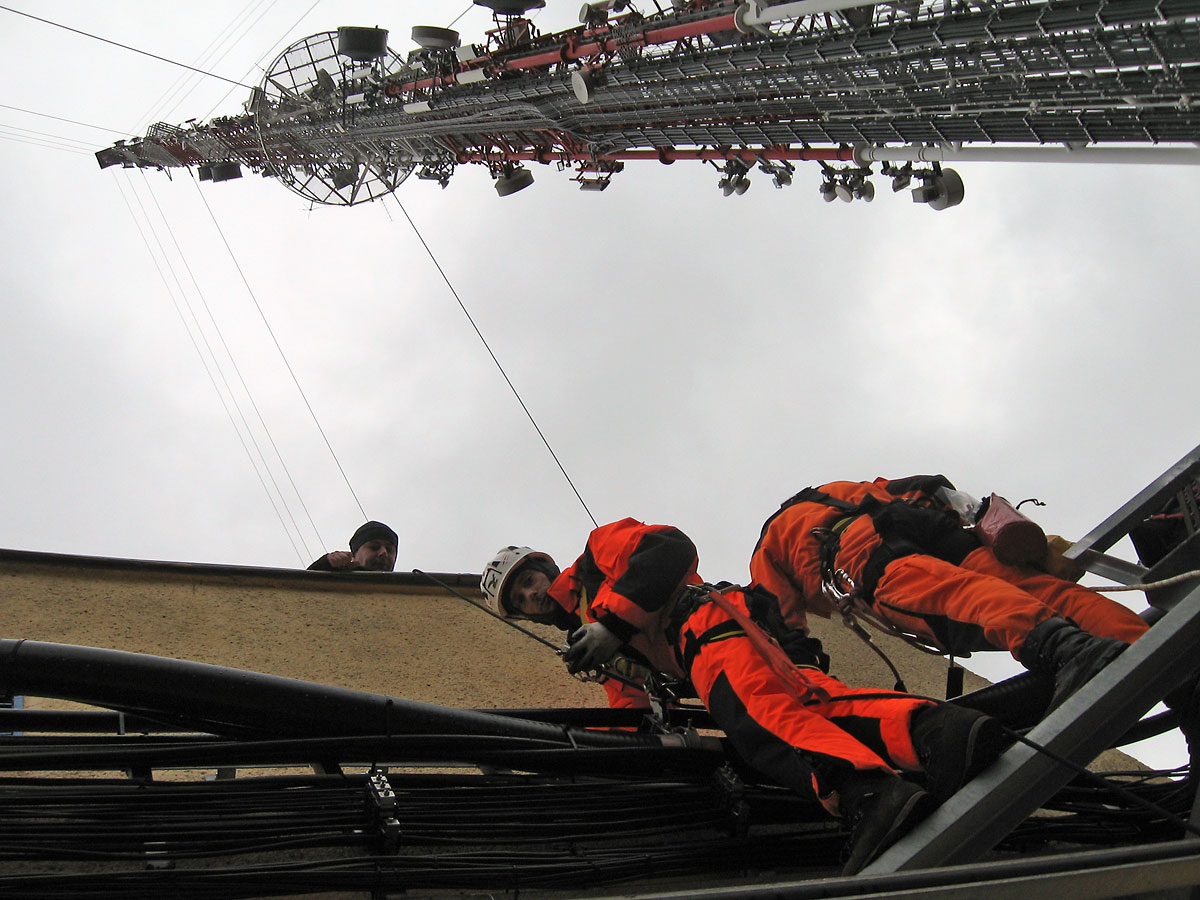

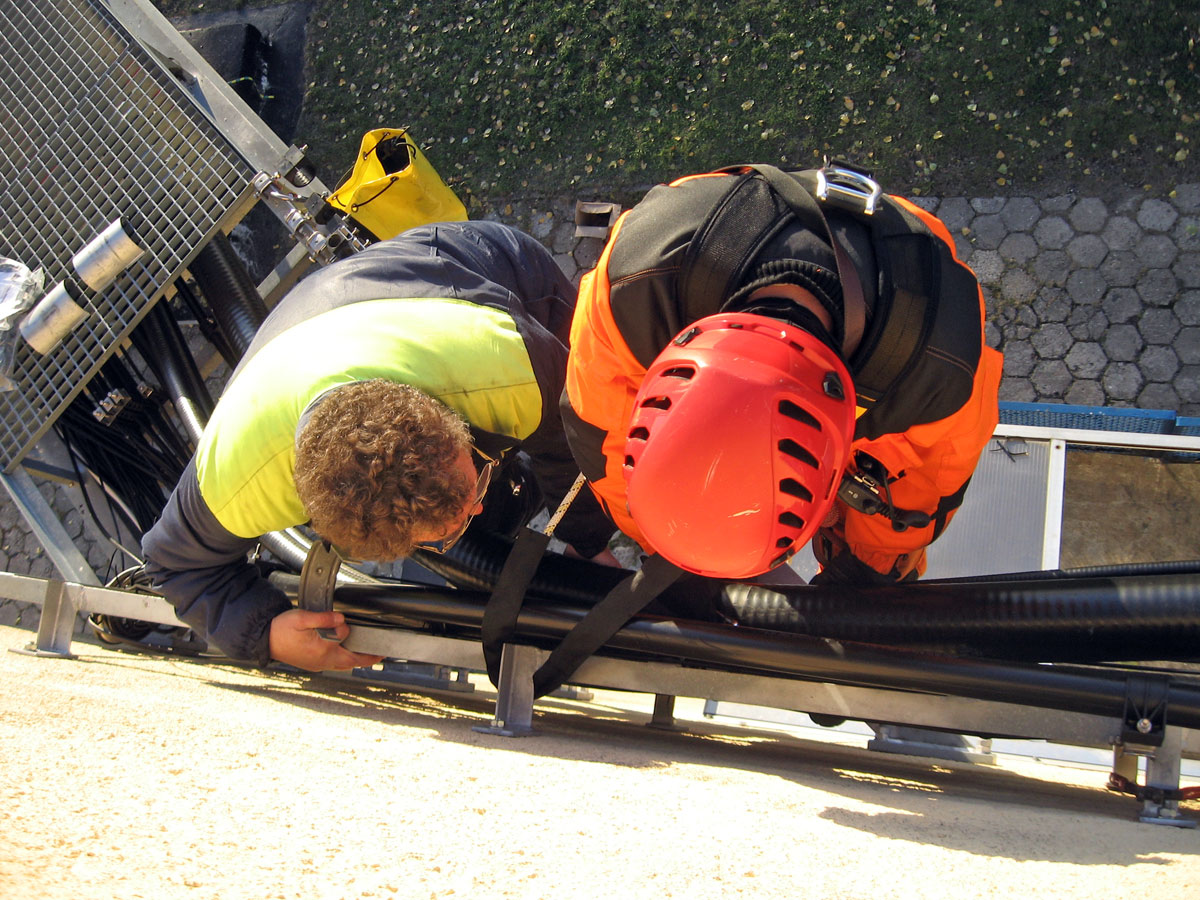

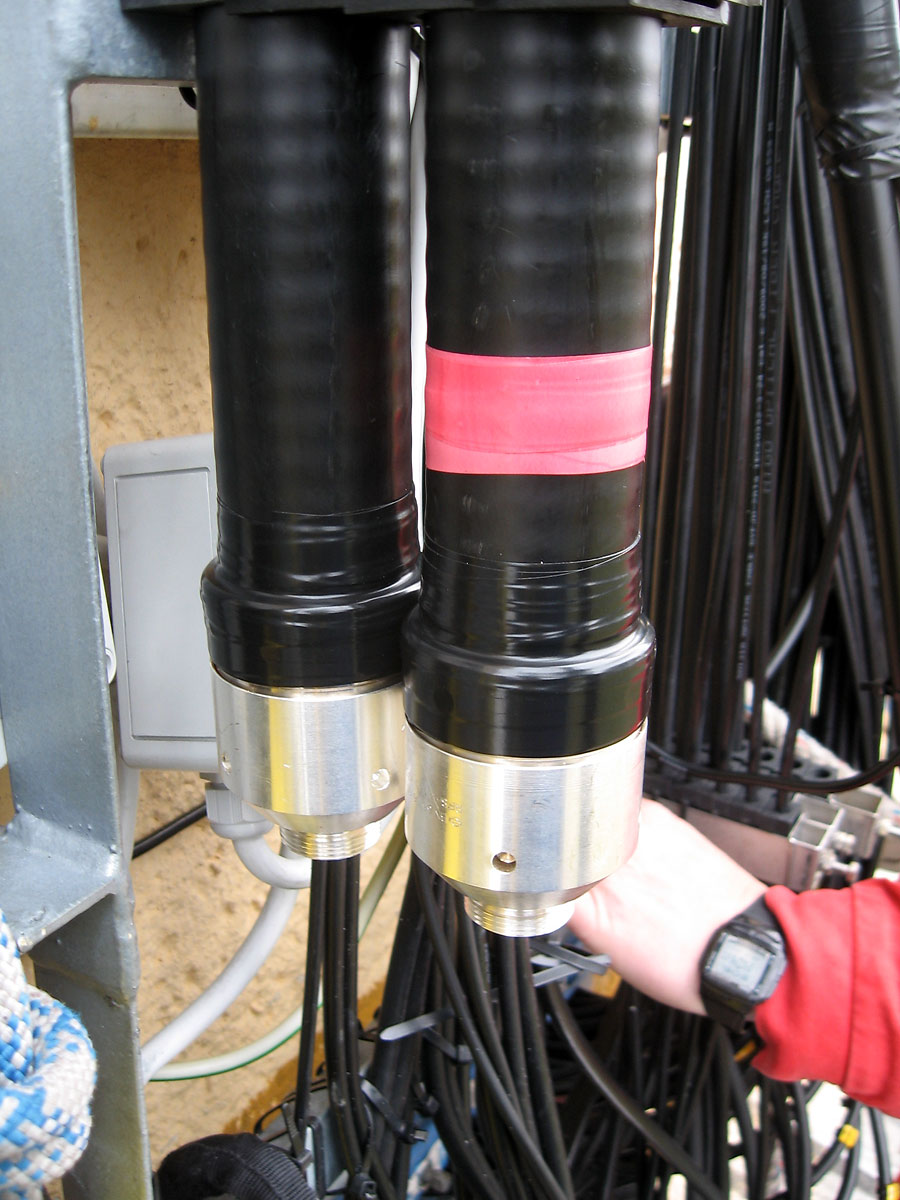

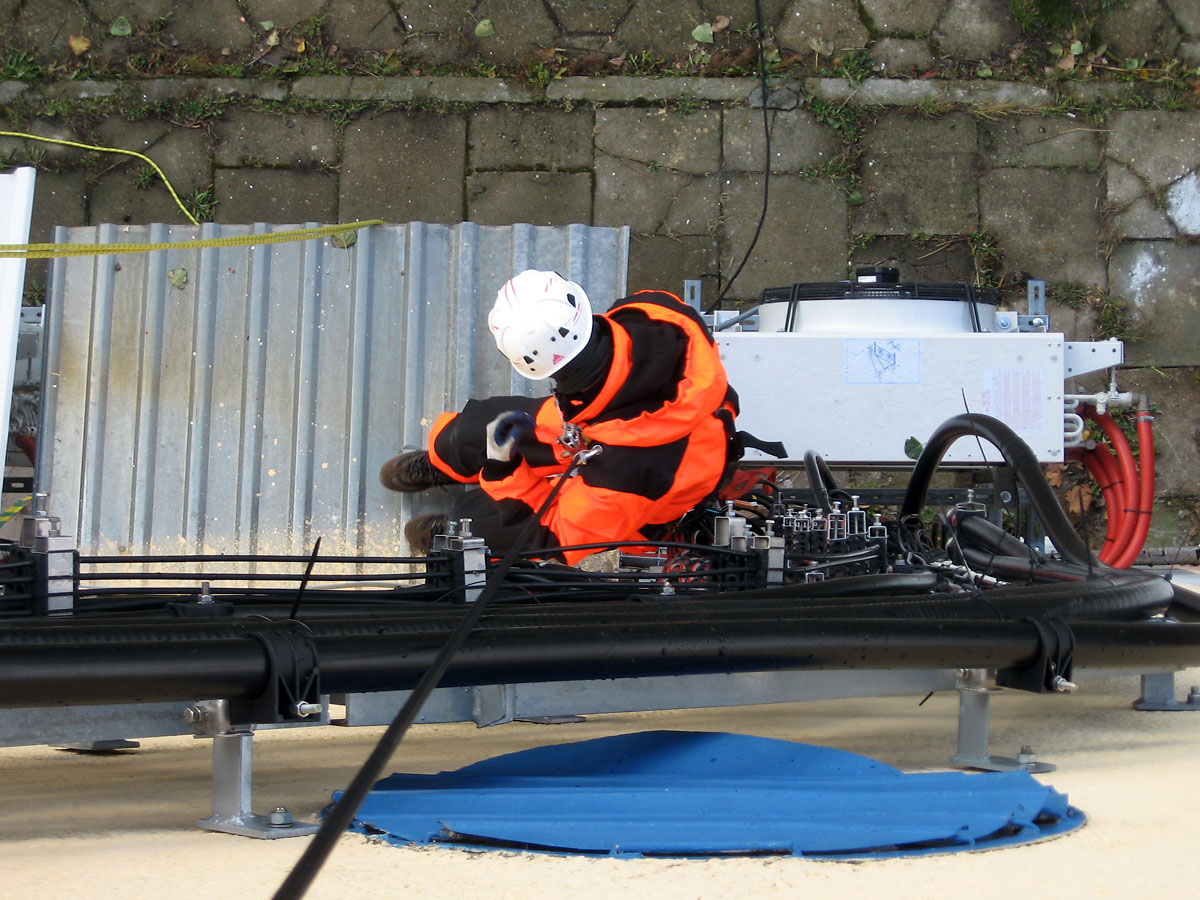

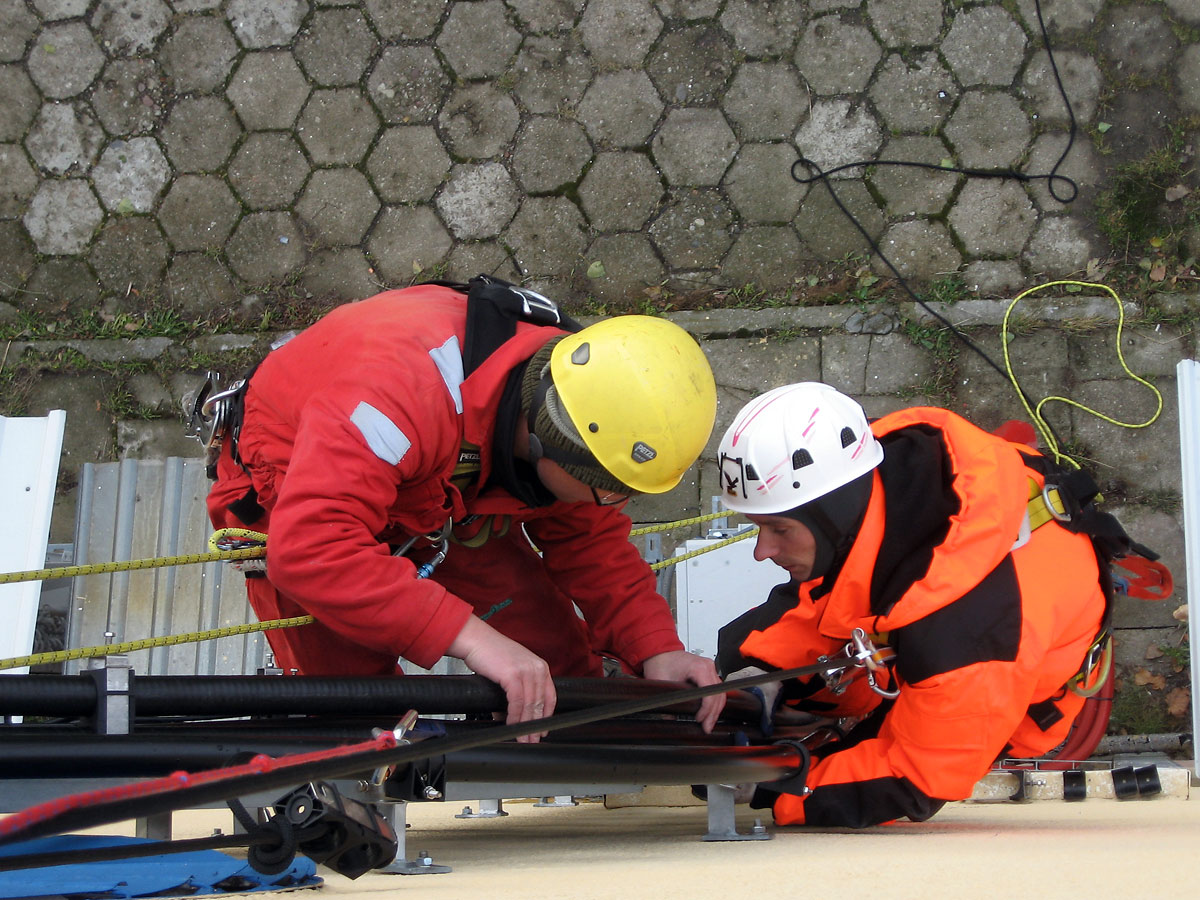

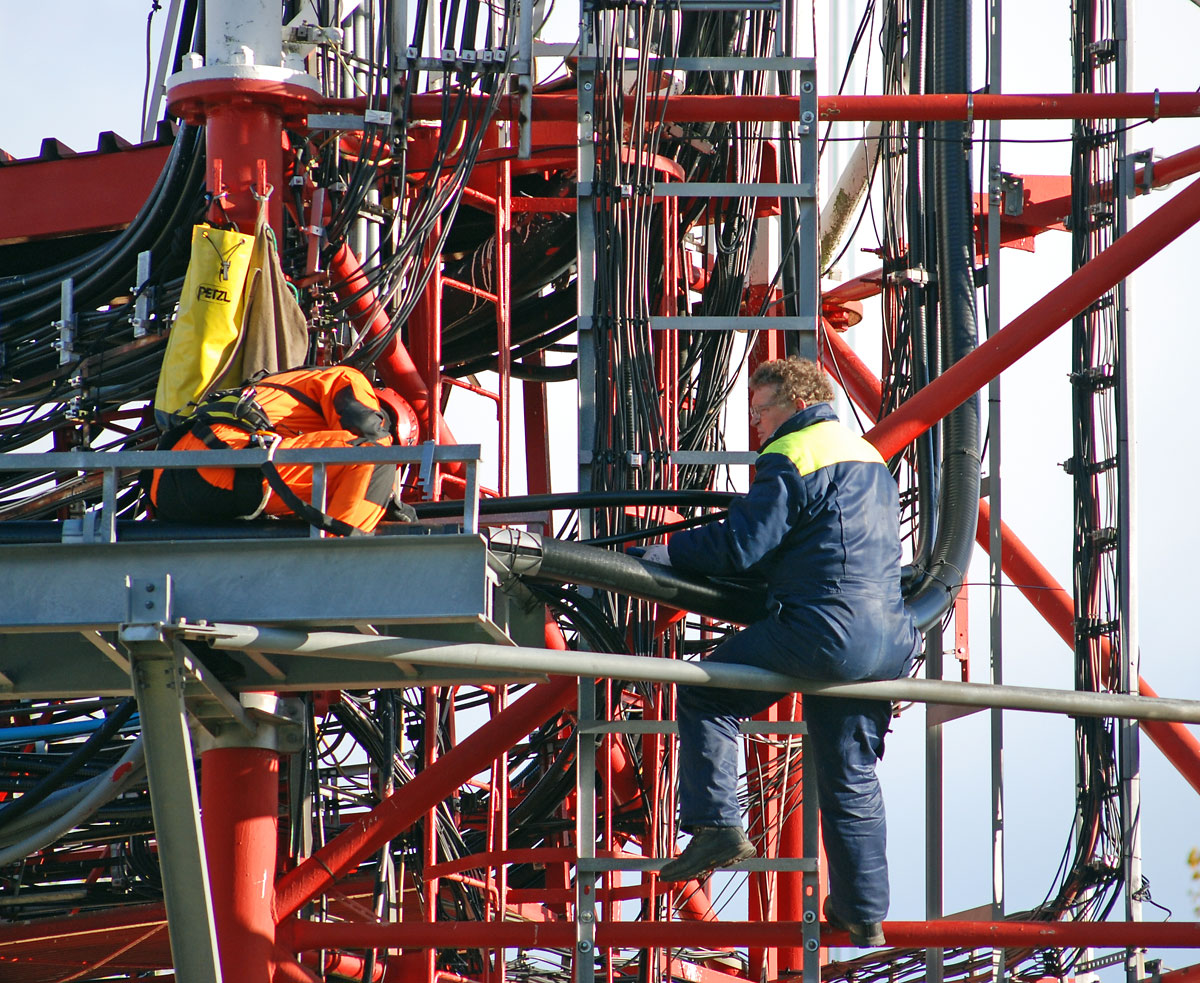

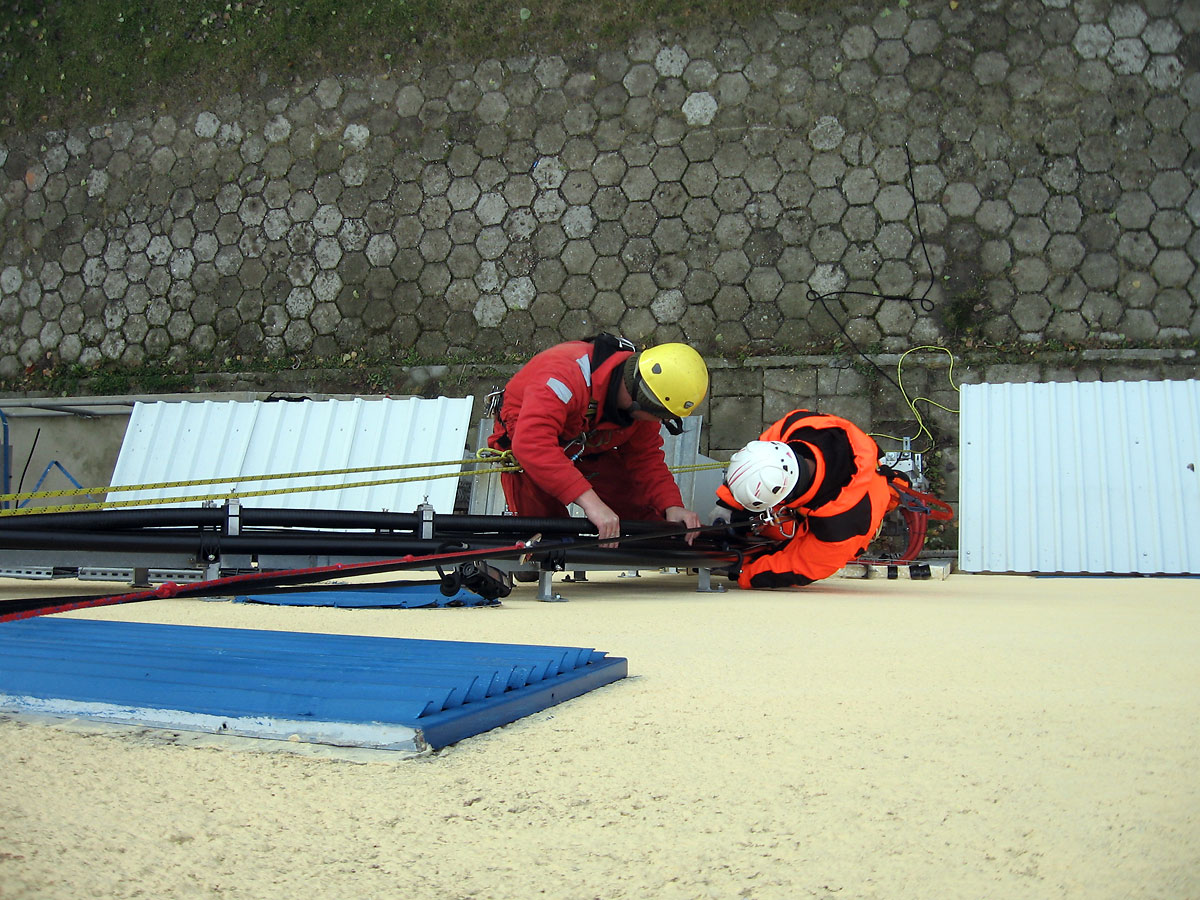

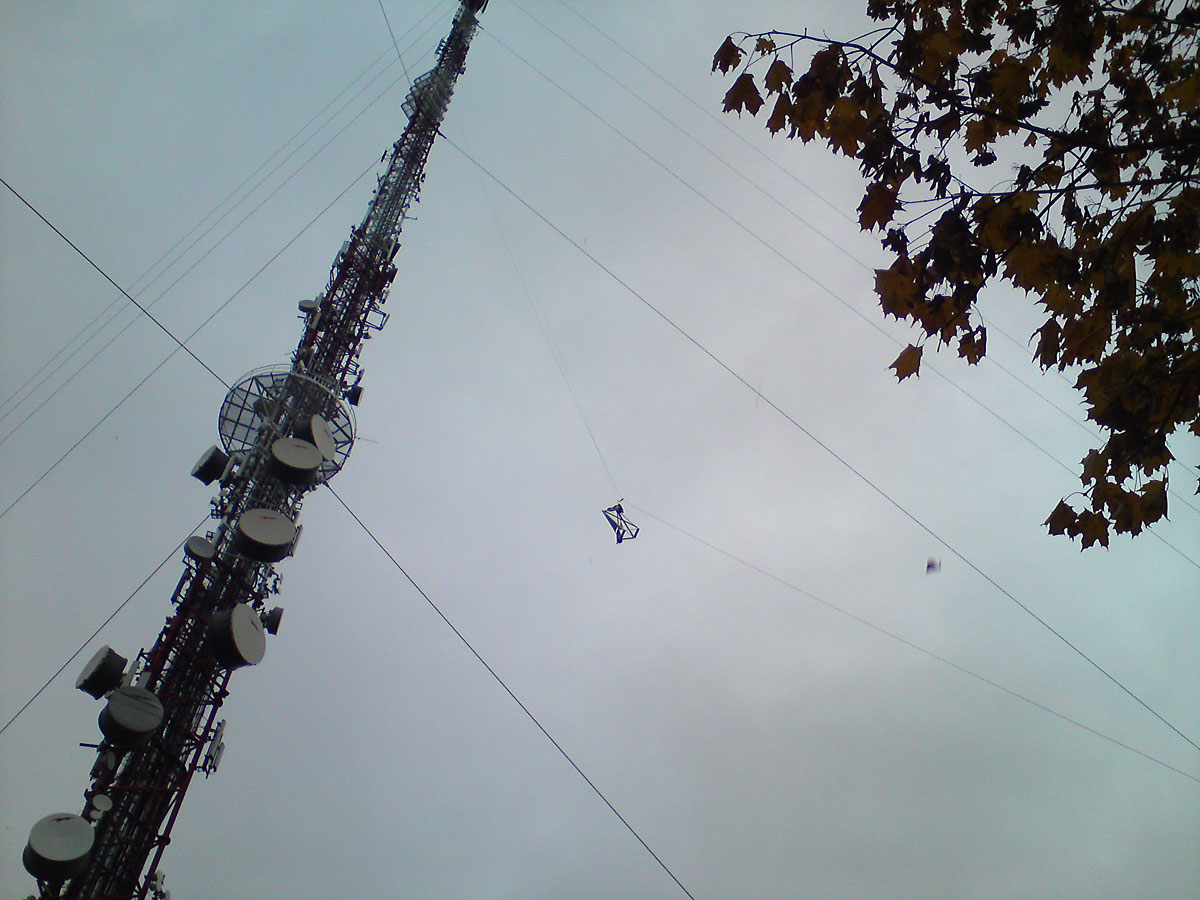

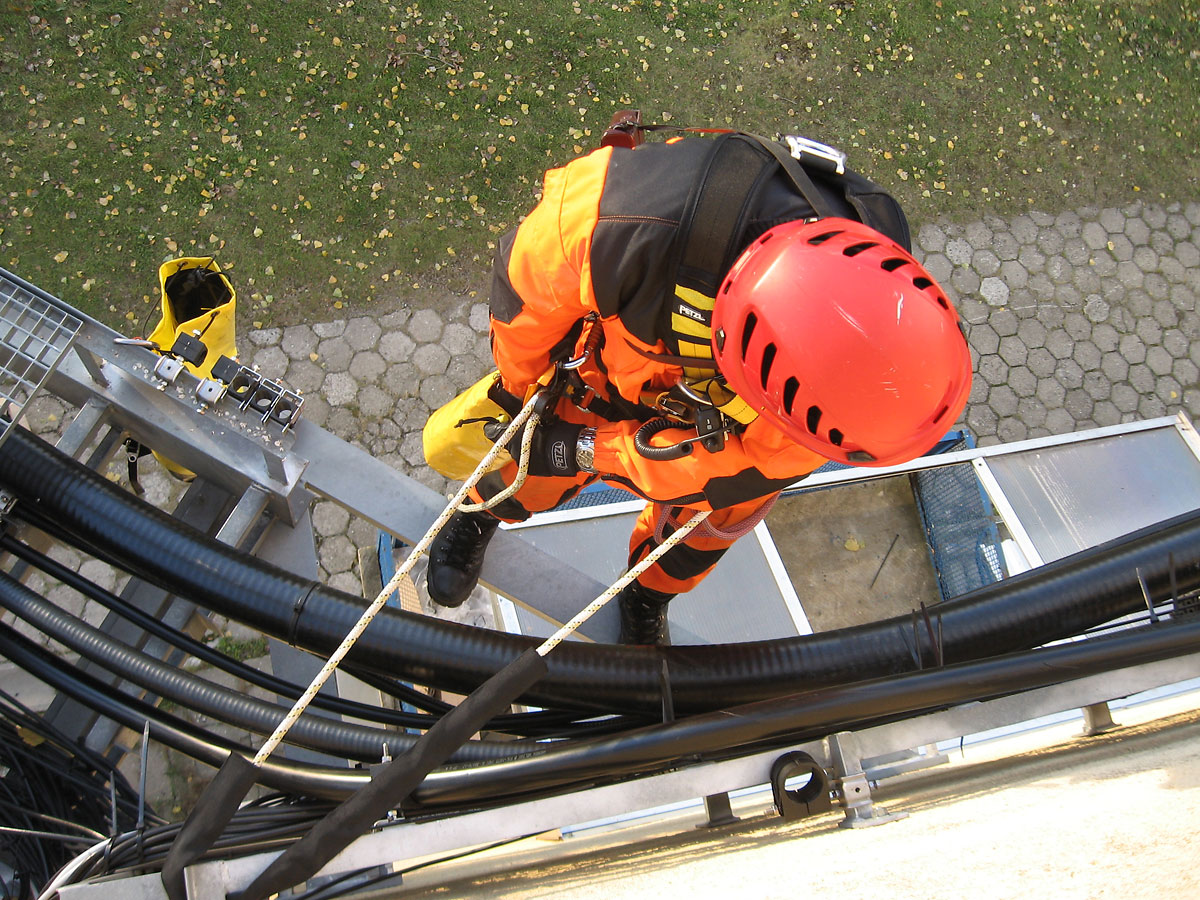

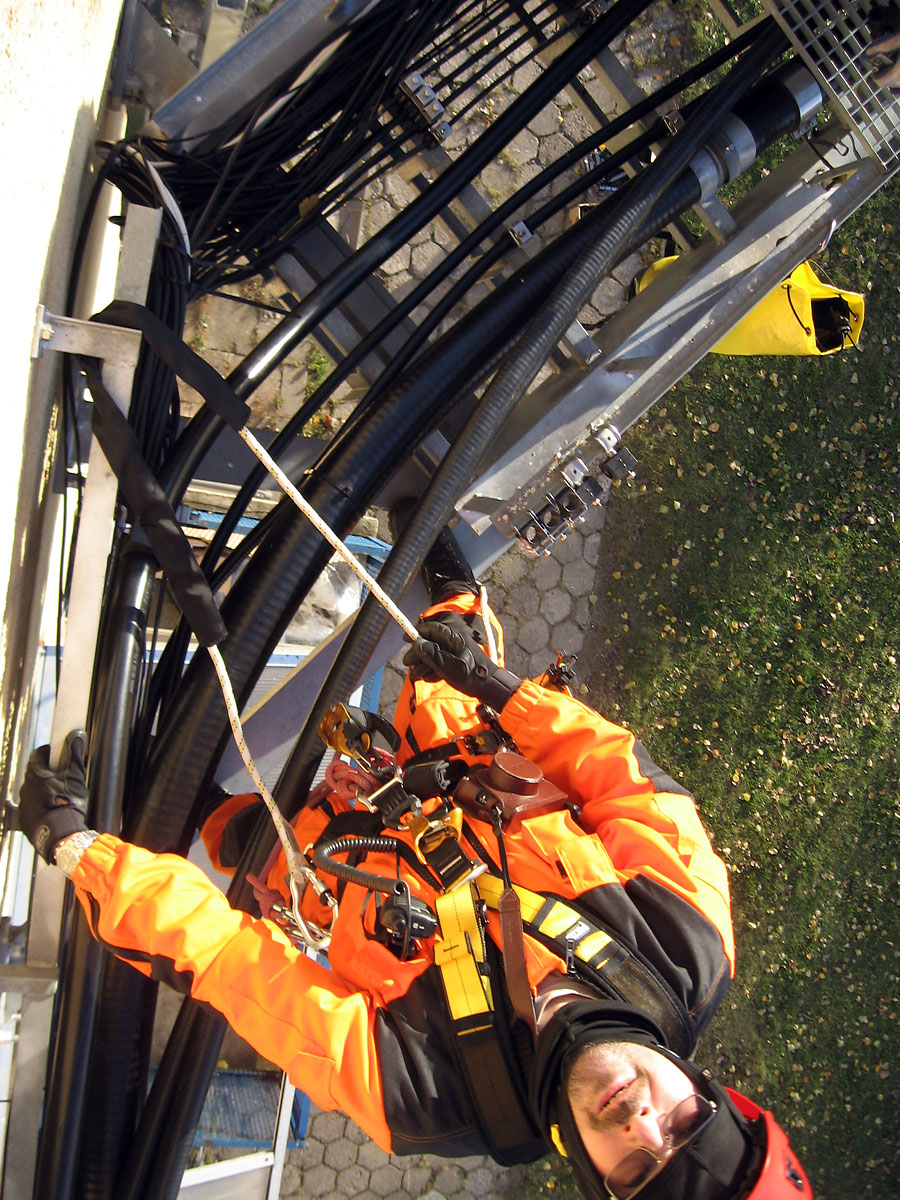

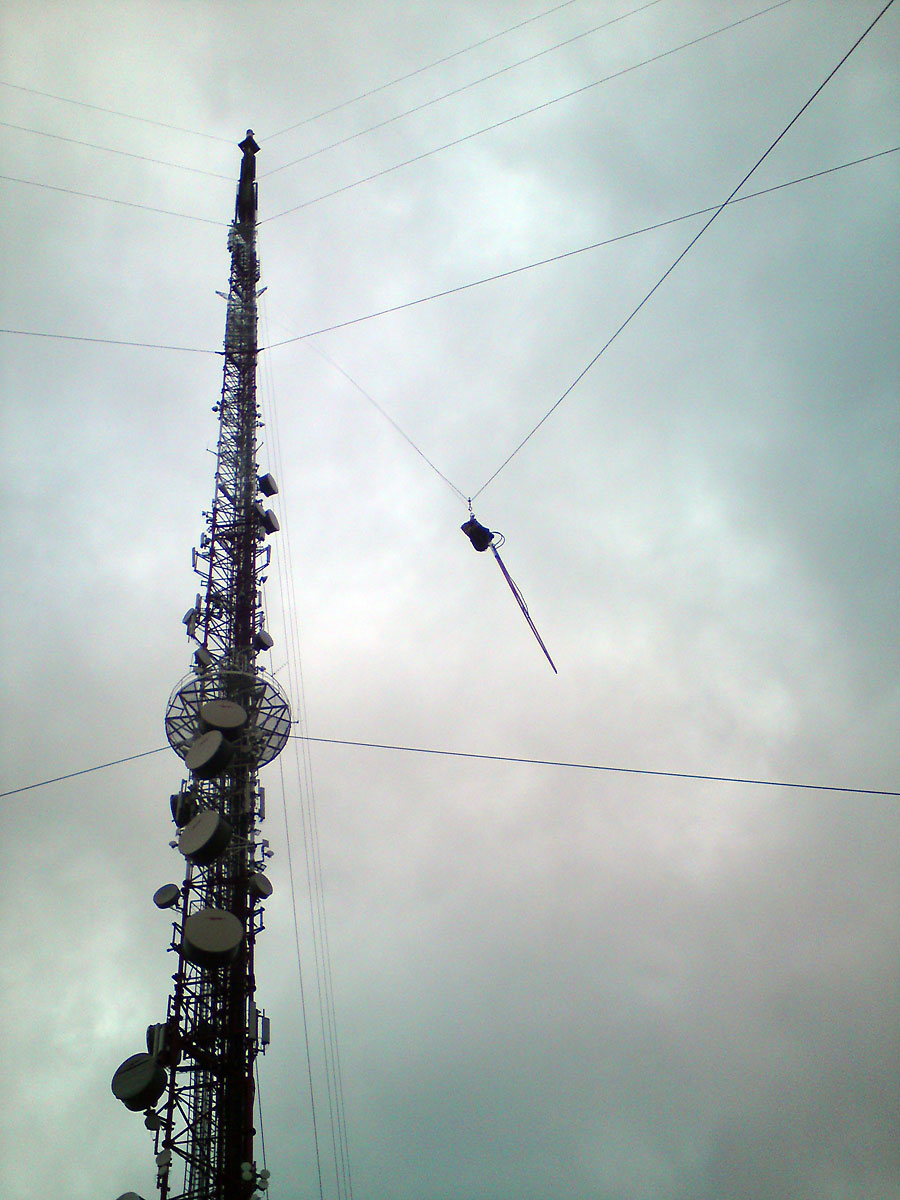

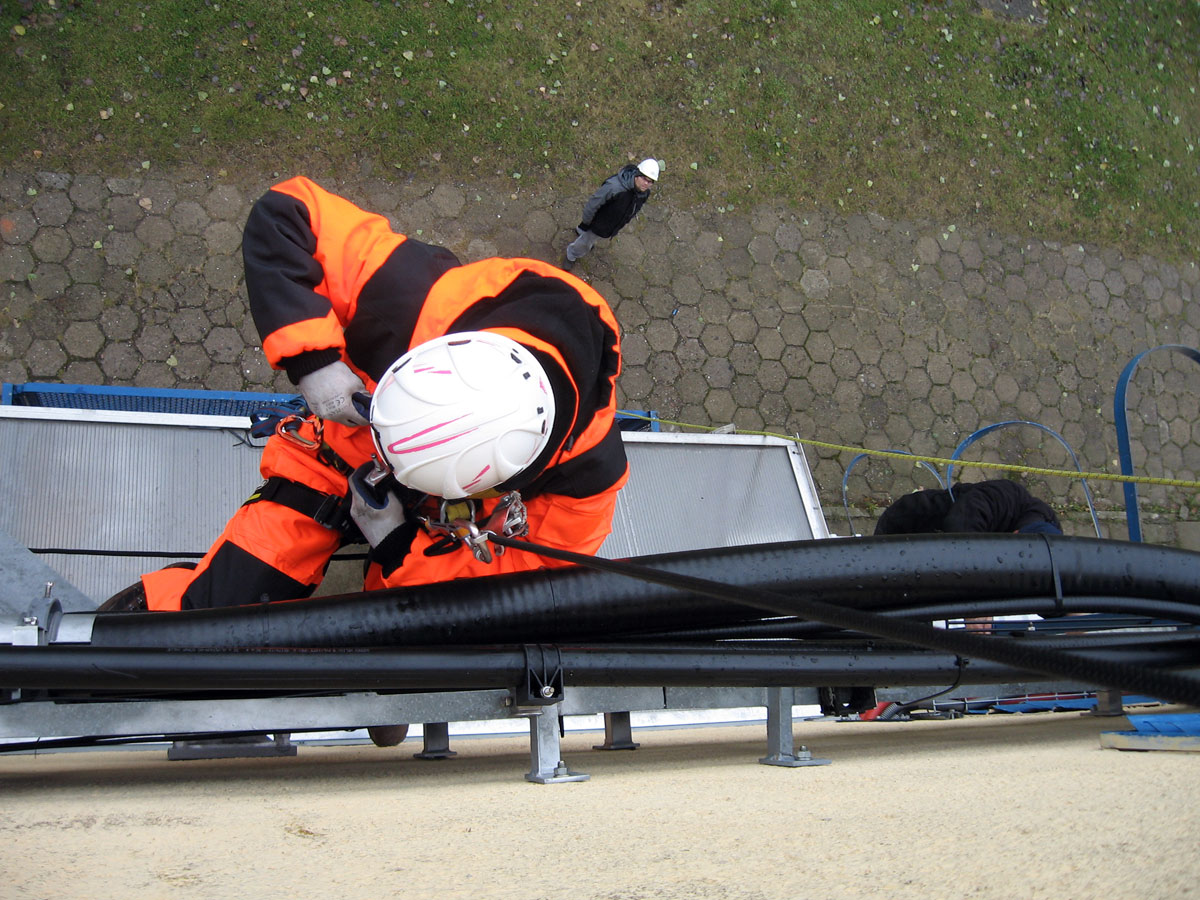

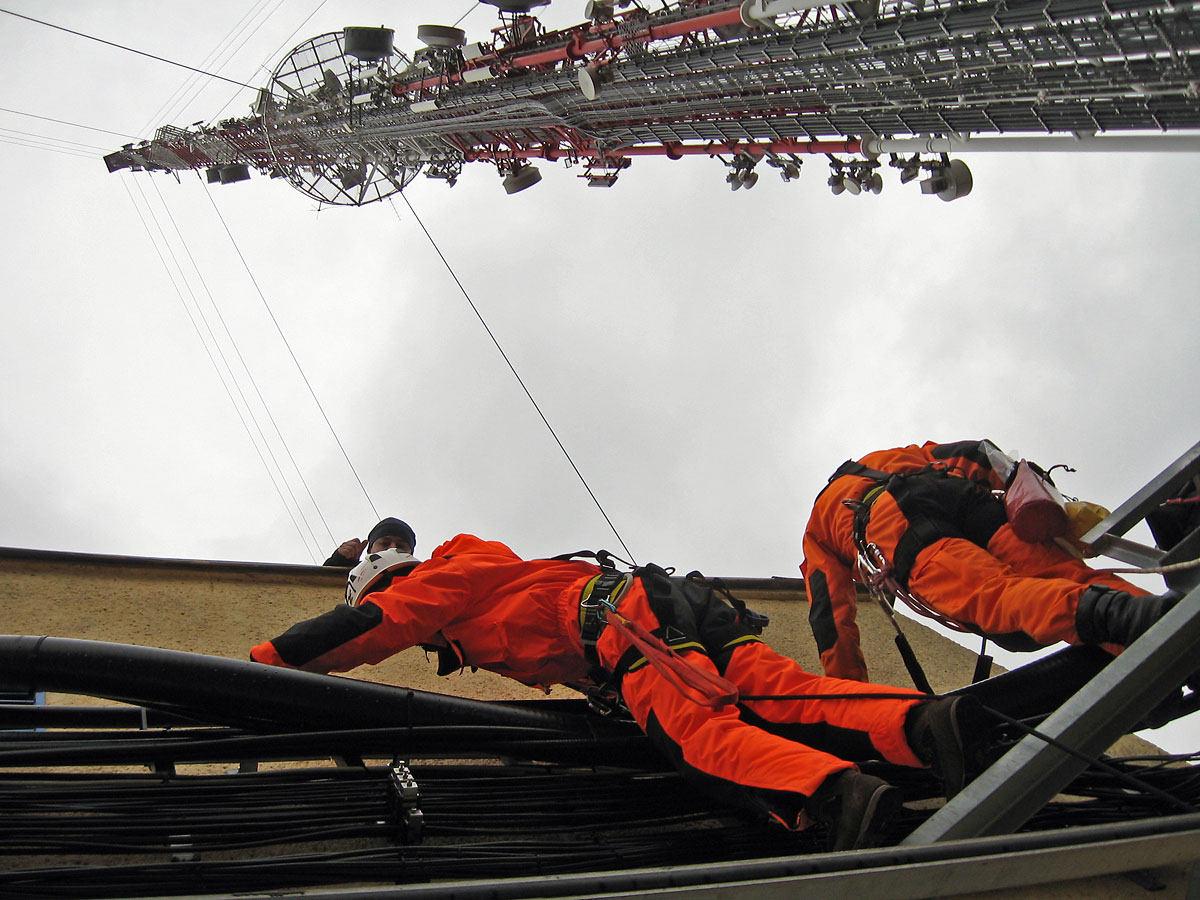

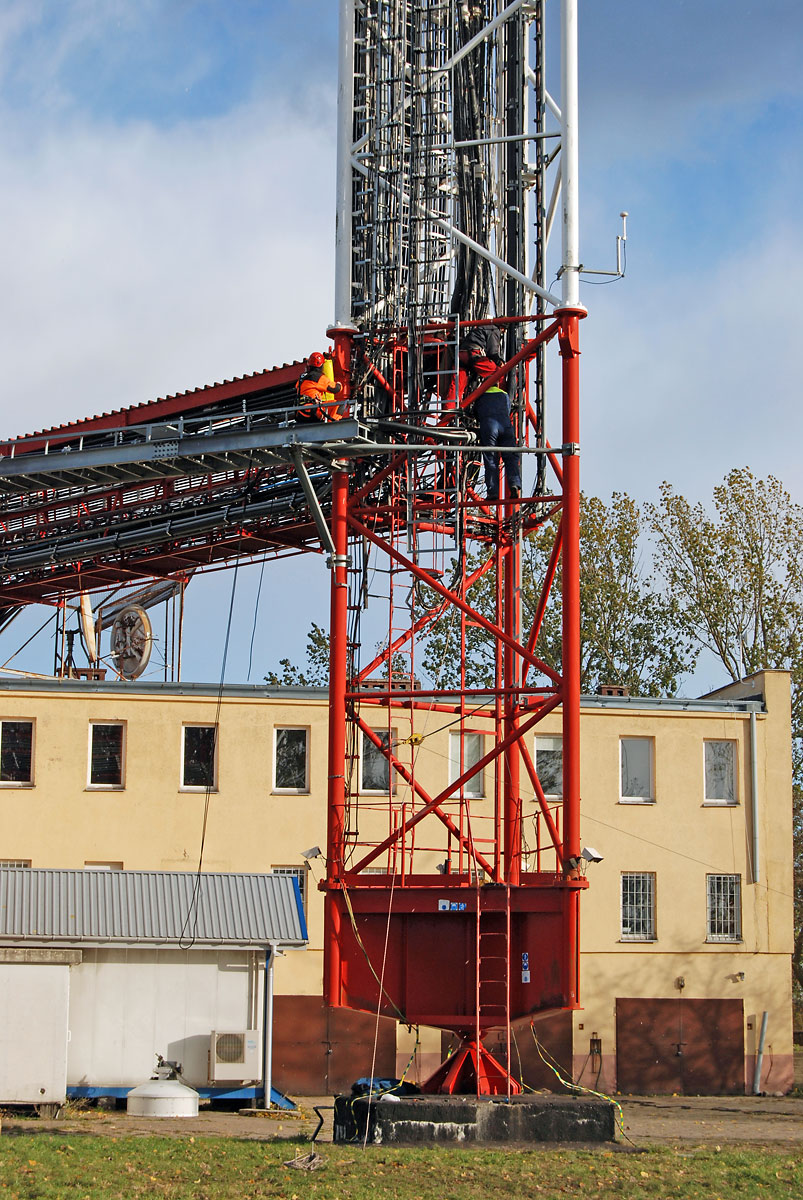

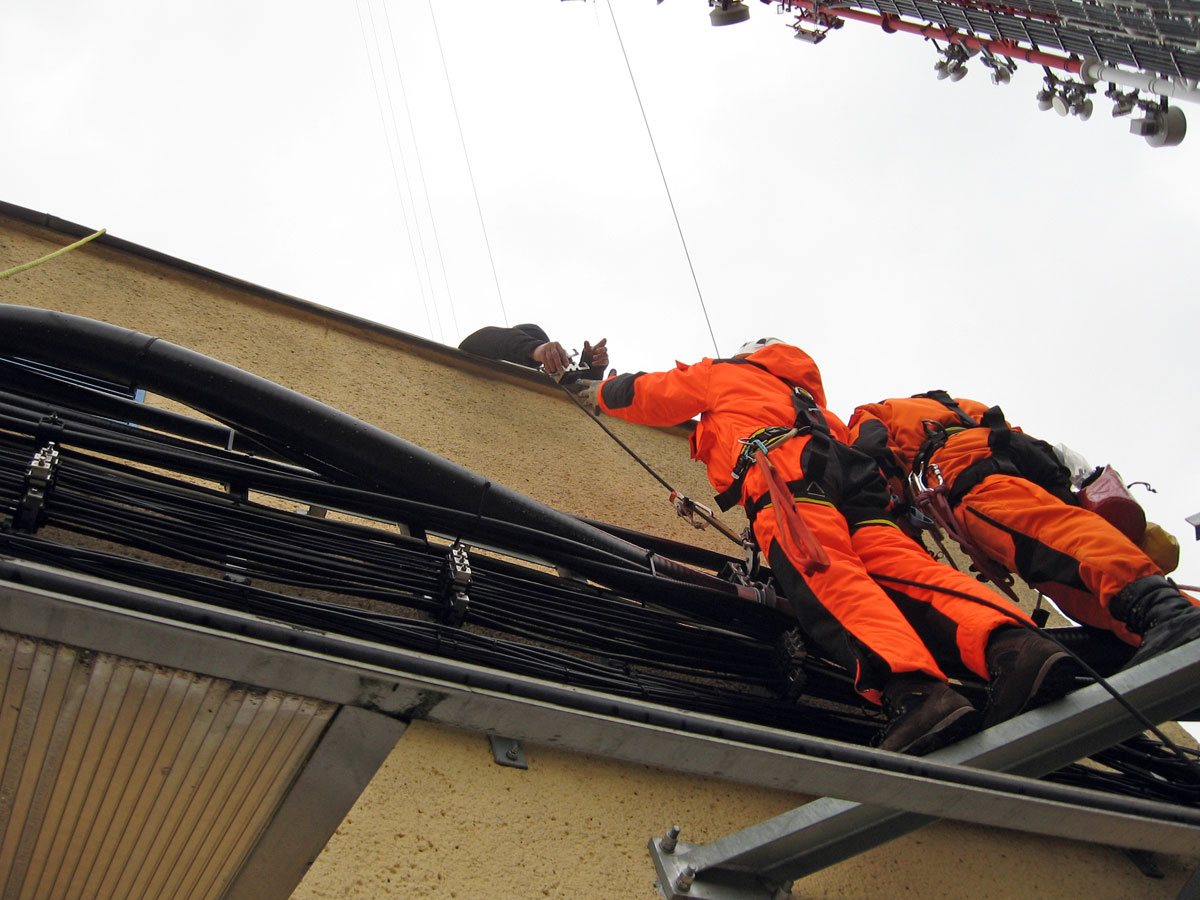

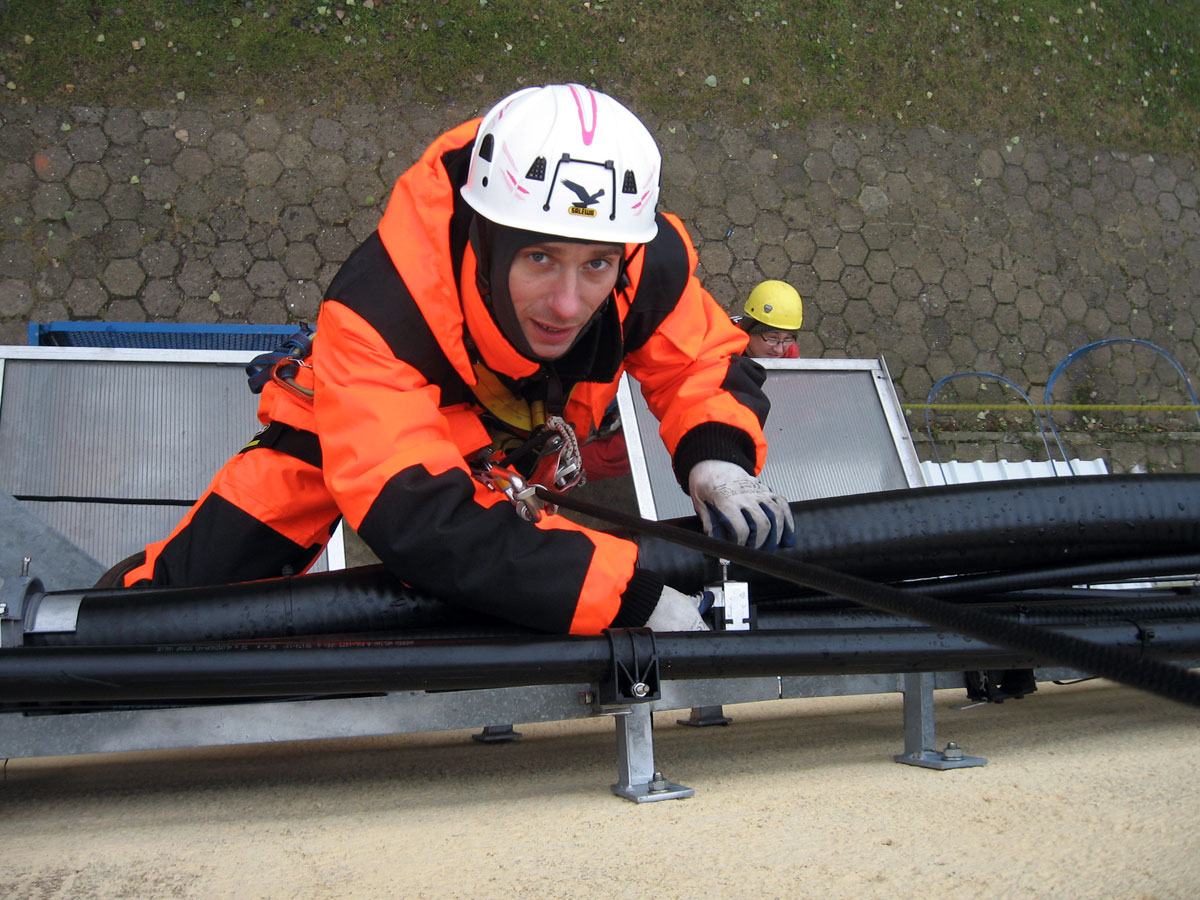

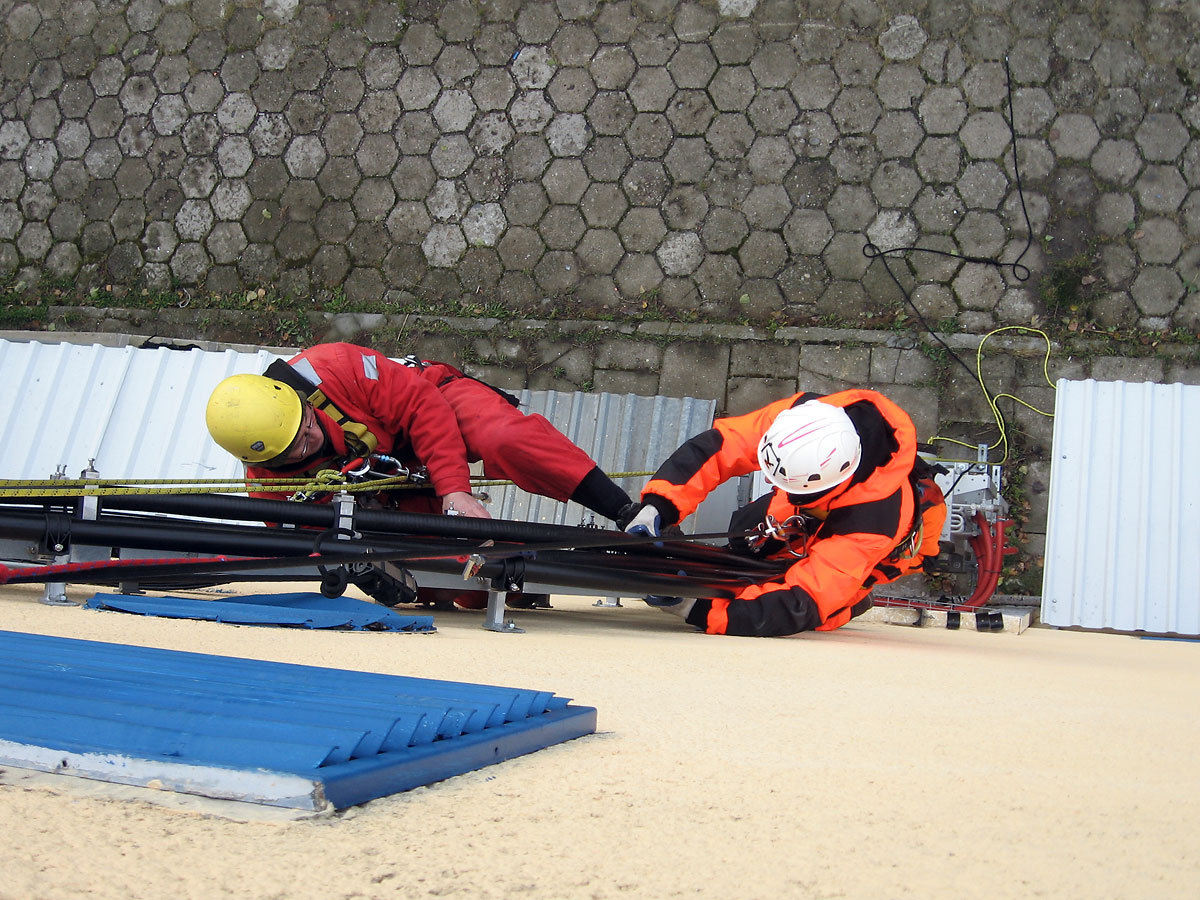

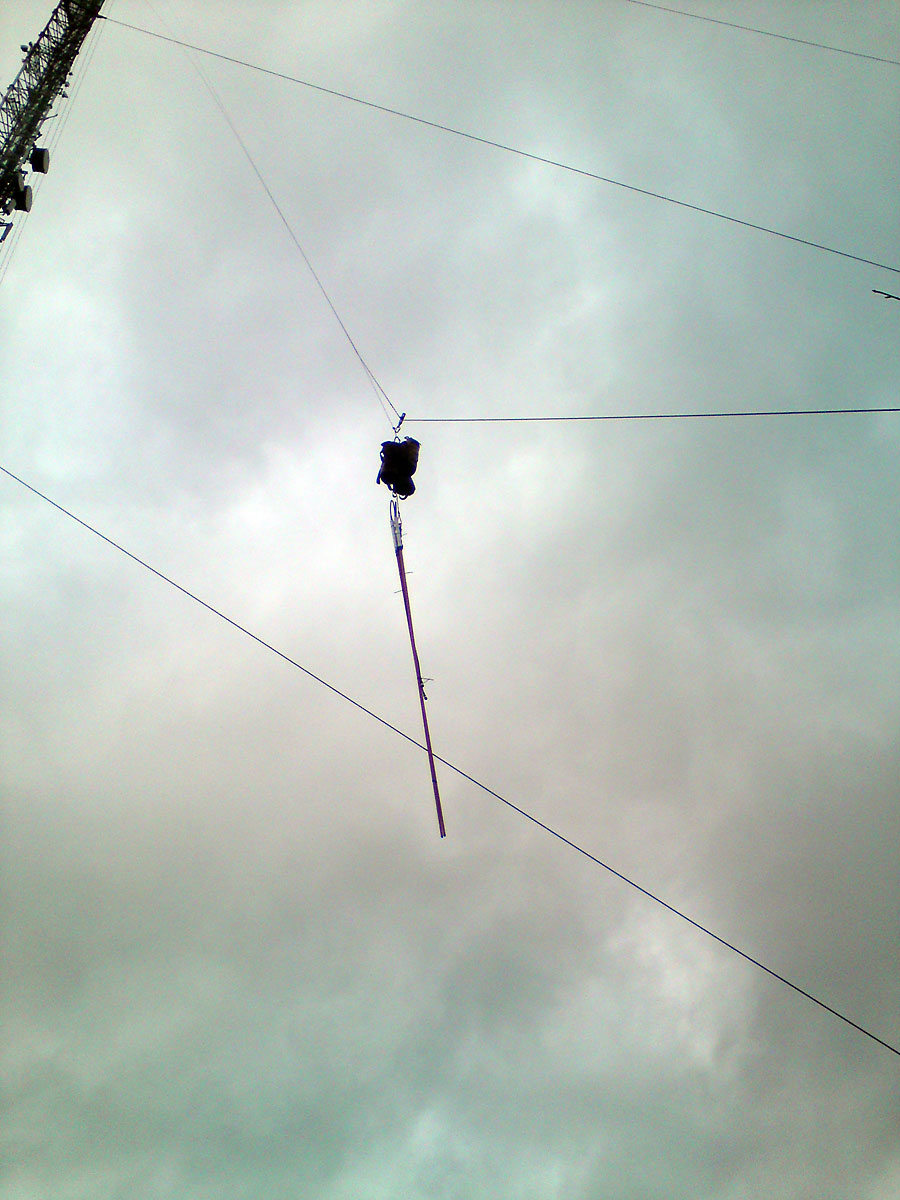

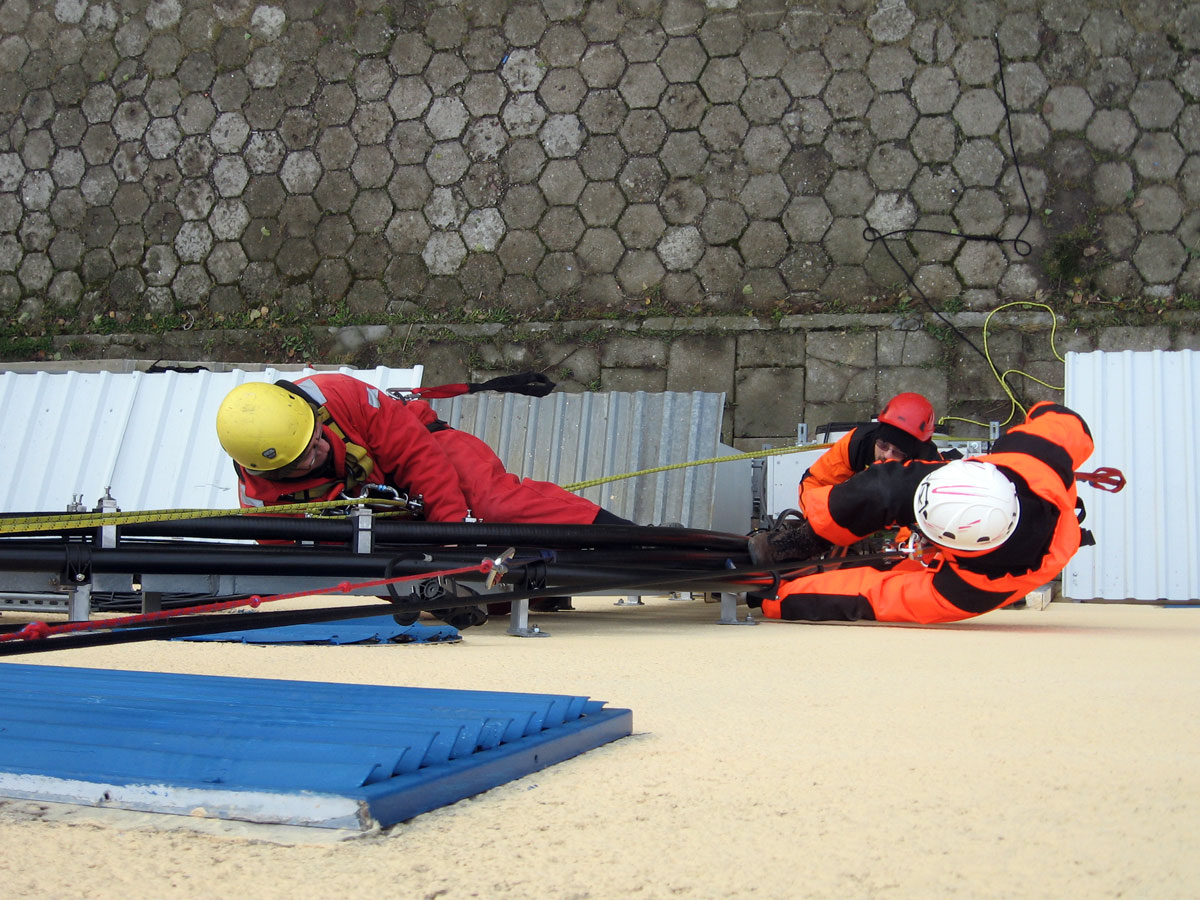

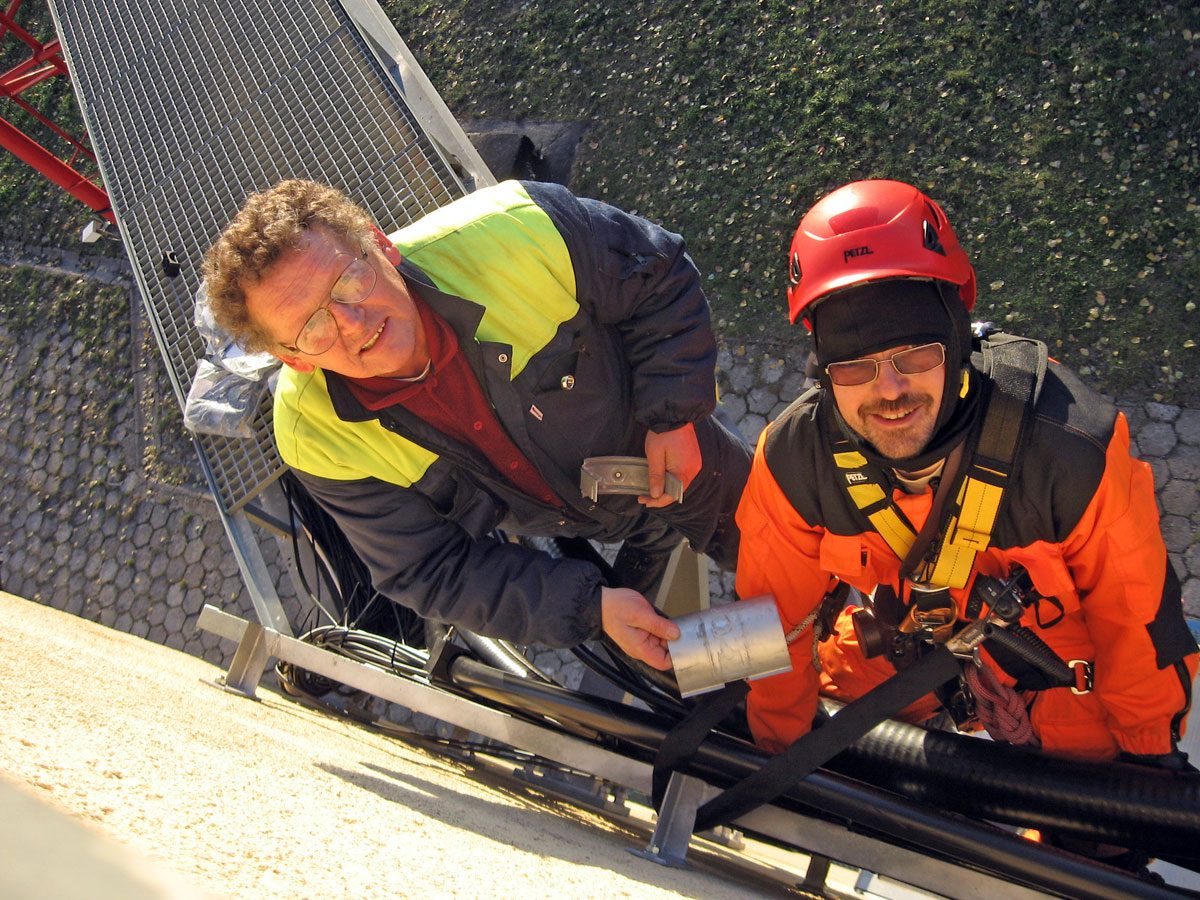

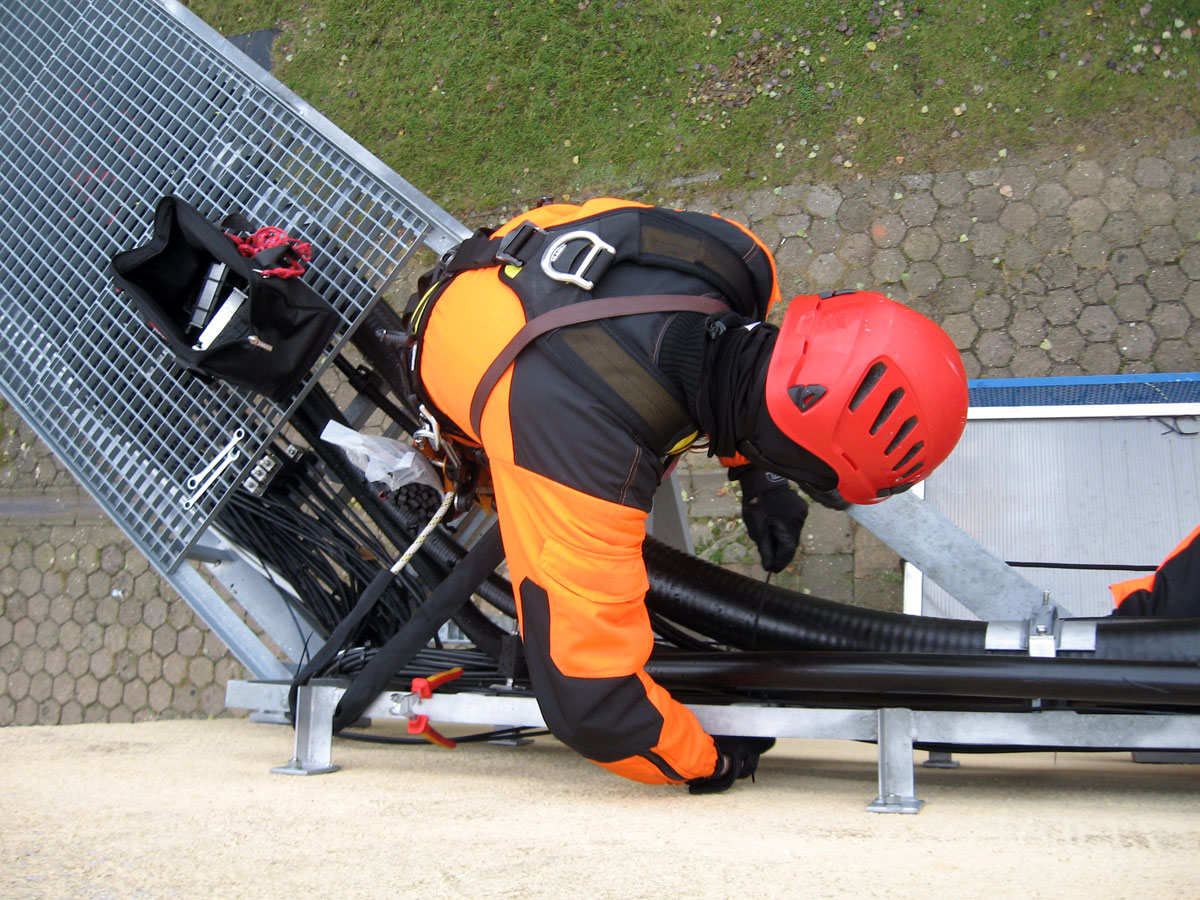

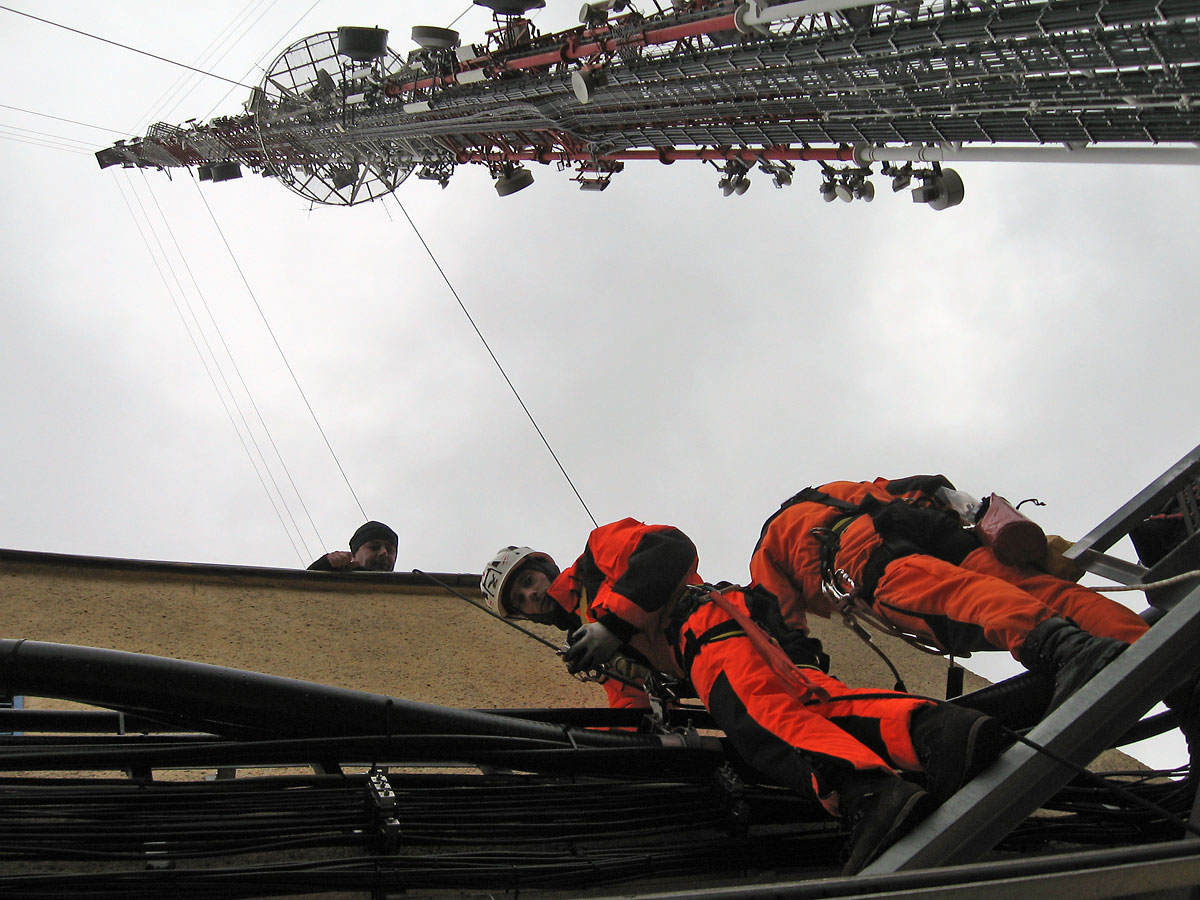

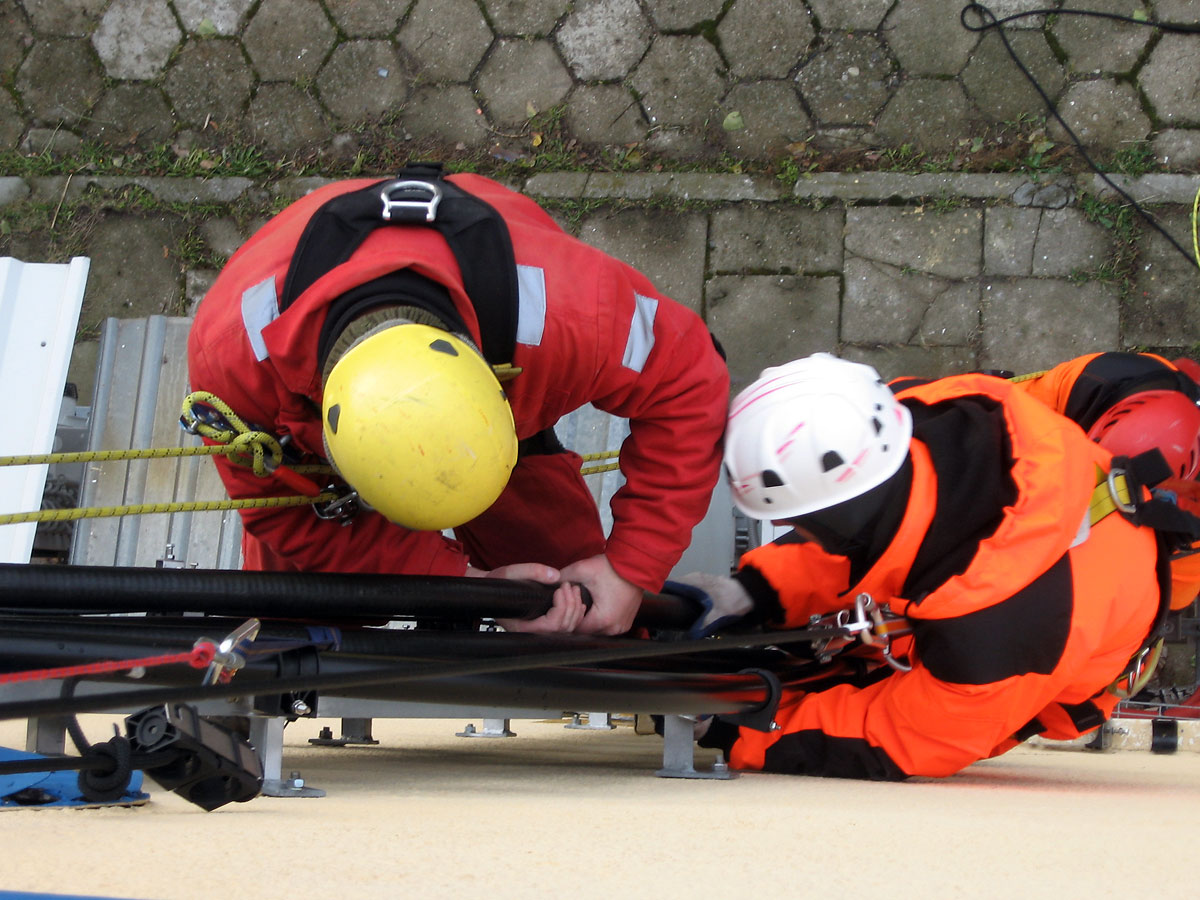

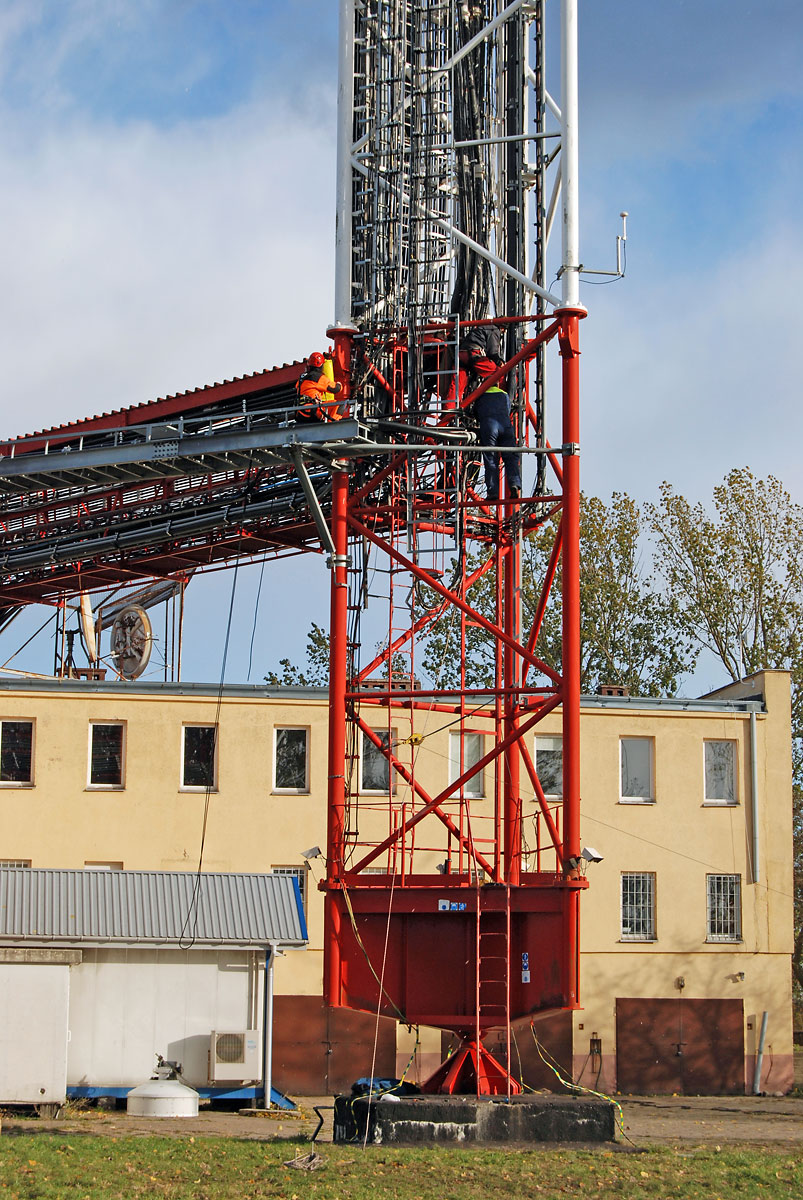

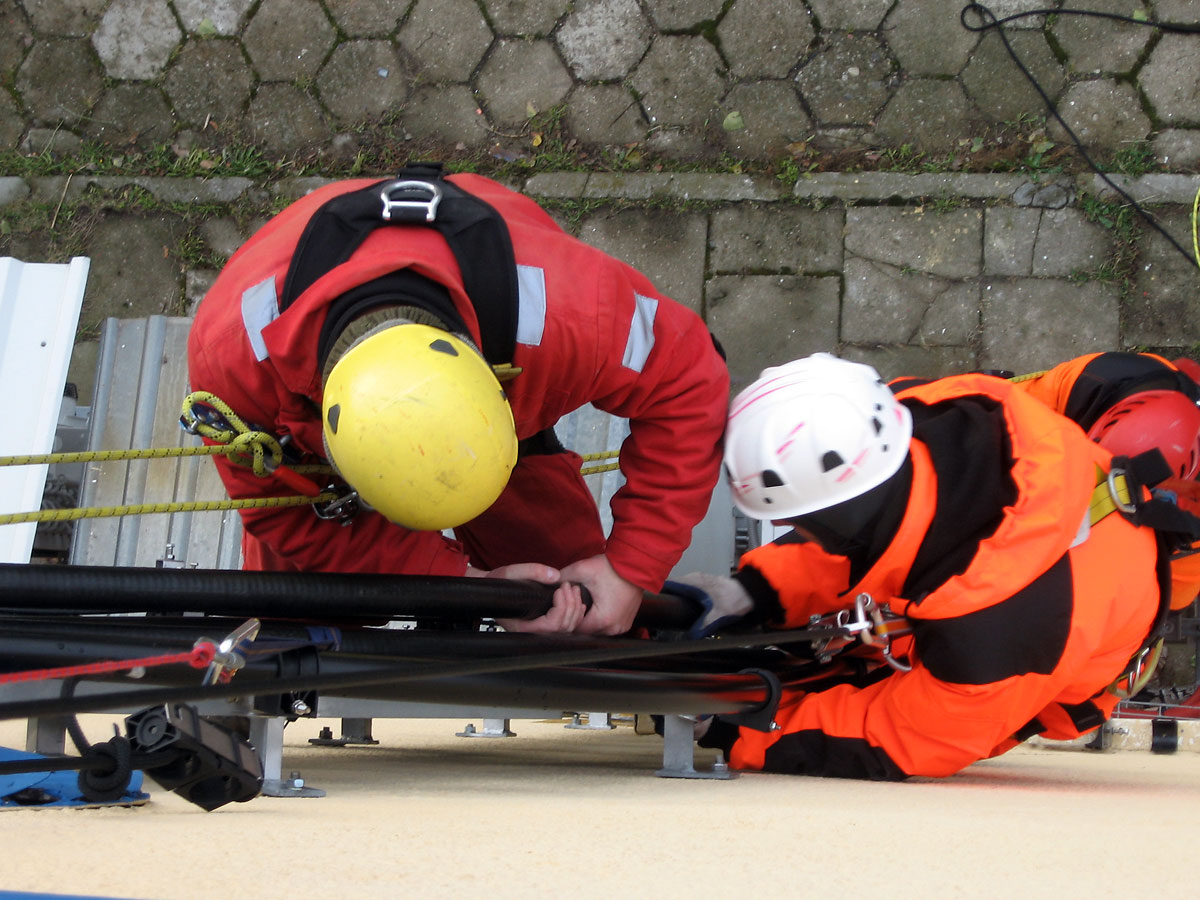

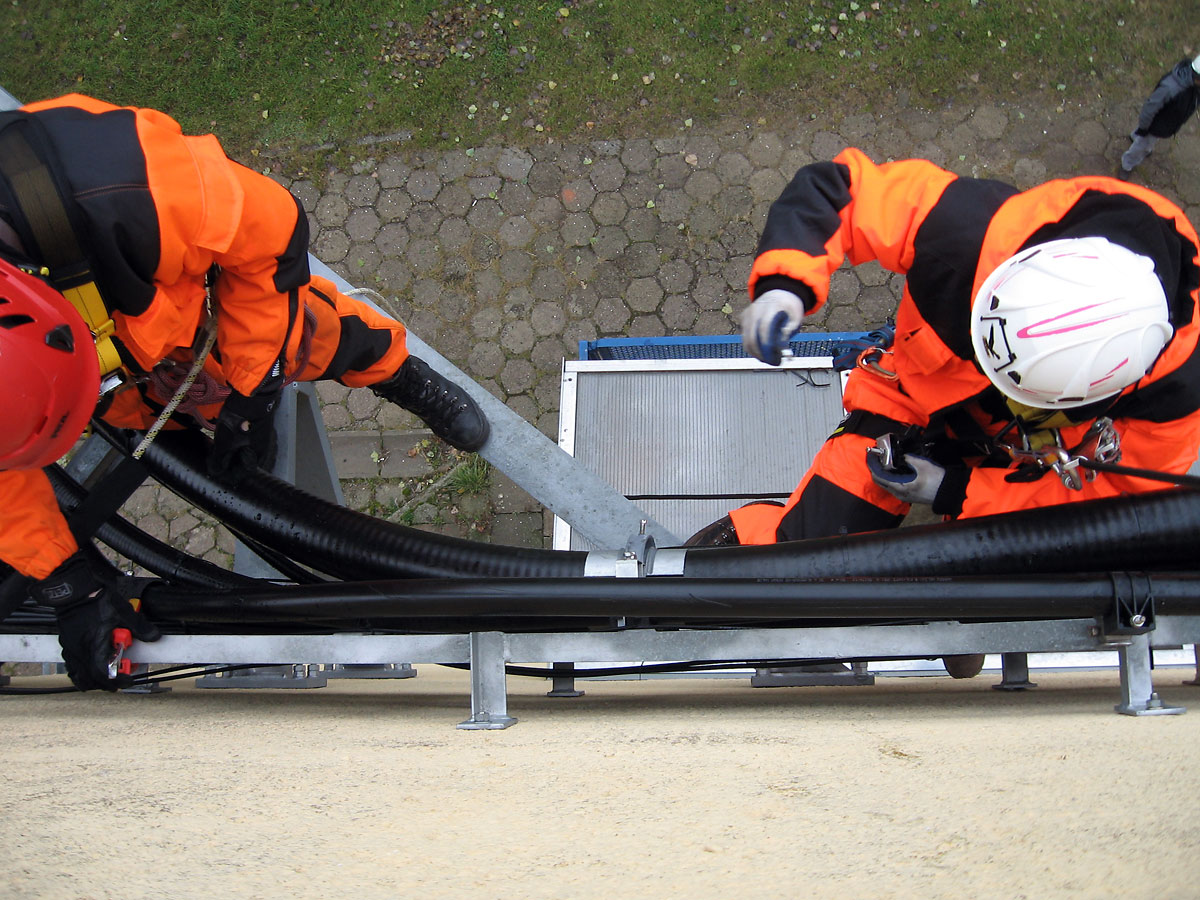

 Najtrudniejsze prace, tj. wciągnięcie i zamontowanie dwóch konstrukcji stalowych, anten, wciągnięcie i montaż fiderów zostały wykonane w dniach 25 i 26 października 2012 siłą jedenastu alpinistów i jednej wciągarki. Dzień później, w sobotę 27 paź. zamontowaliśmy głowice kablowe, jumpery i część wyposażenia stacji w tym aparaturę SR2C i tymczasowe wyposażenie SR2GS. 31 paź. stacja została wyposażona w elementy dystrybucji sygnału i sumowania mocy przemienników 70cm, a także same moduły przemienników SR2GT i SR2UVG.

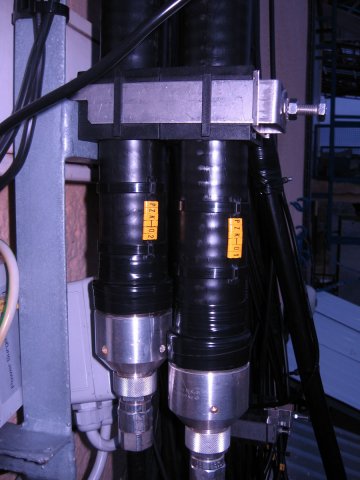

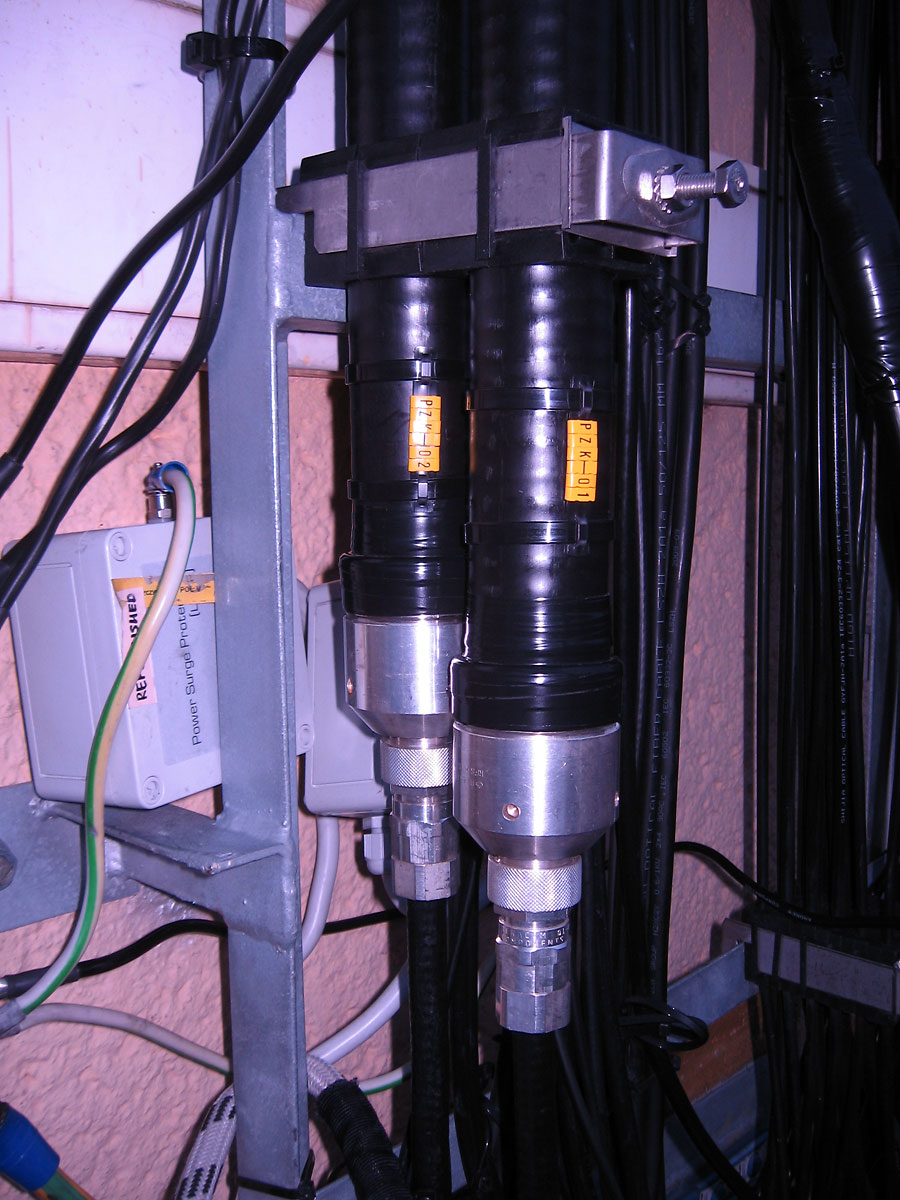

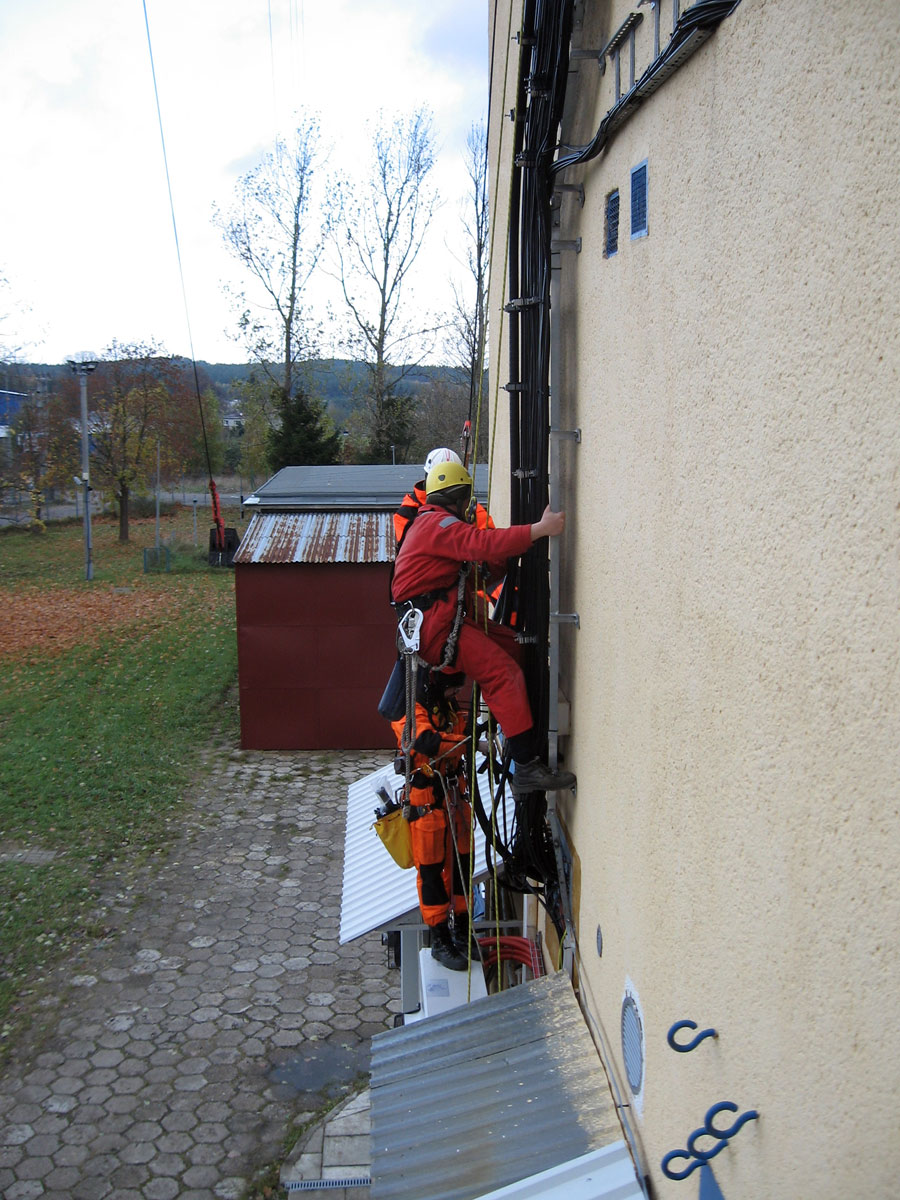

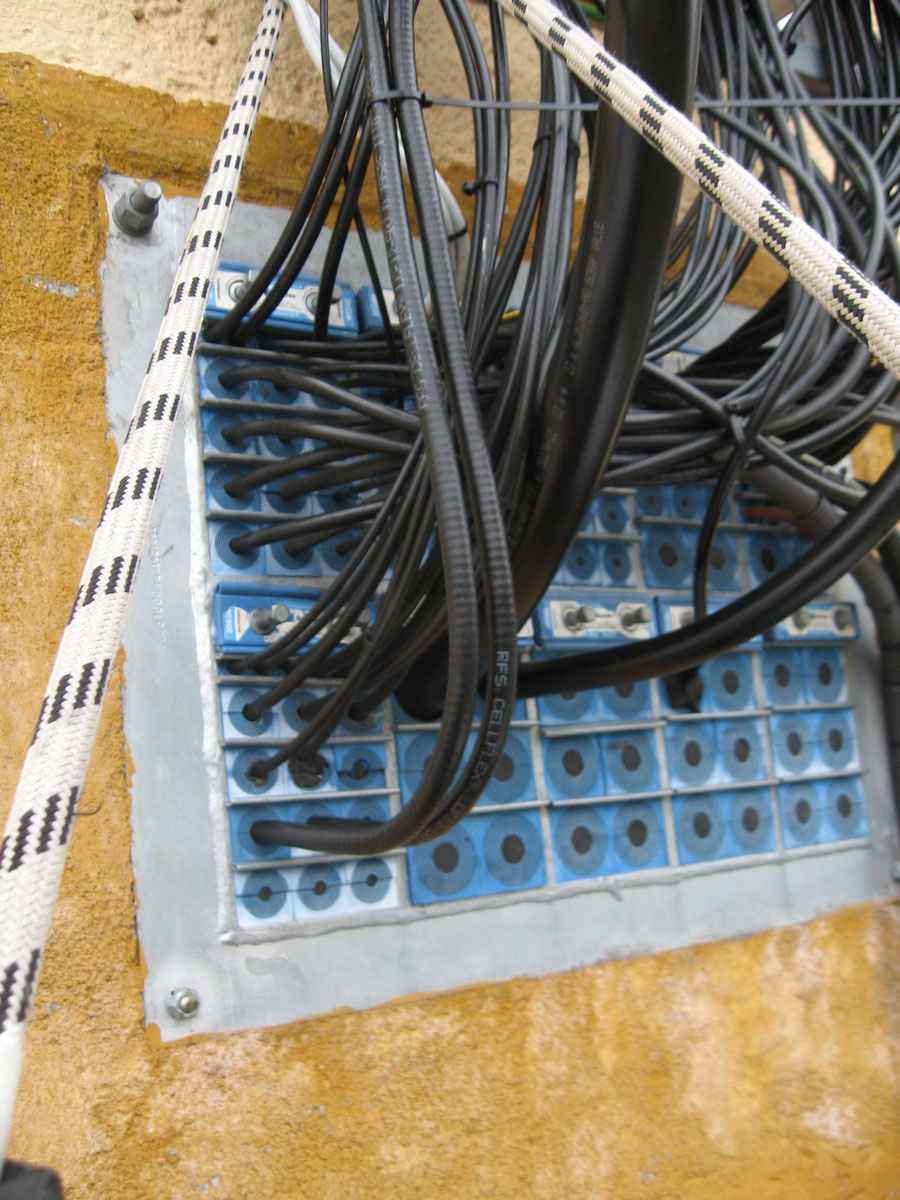

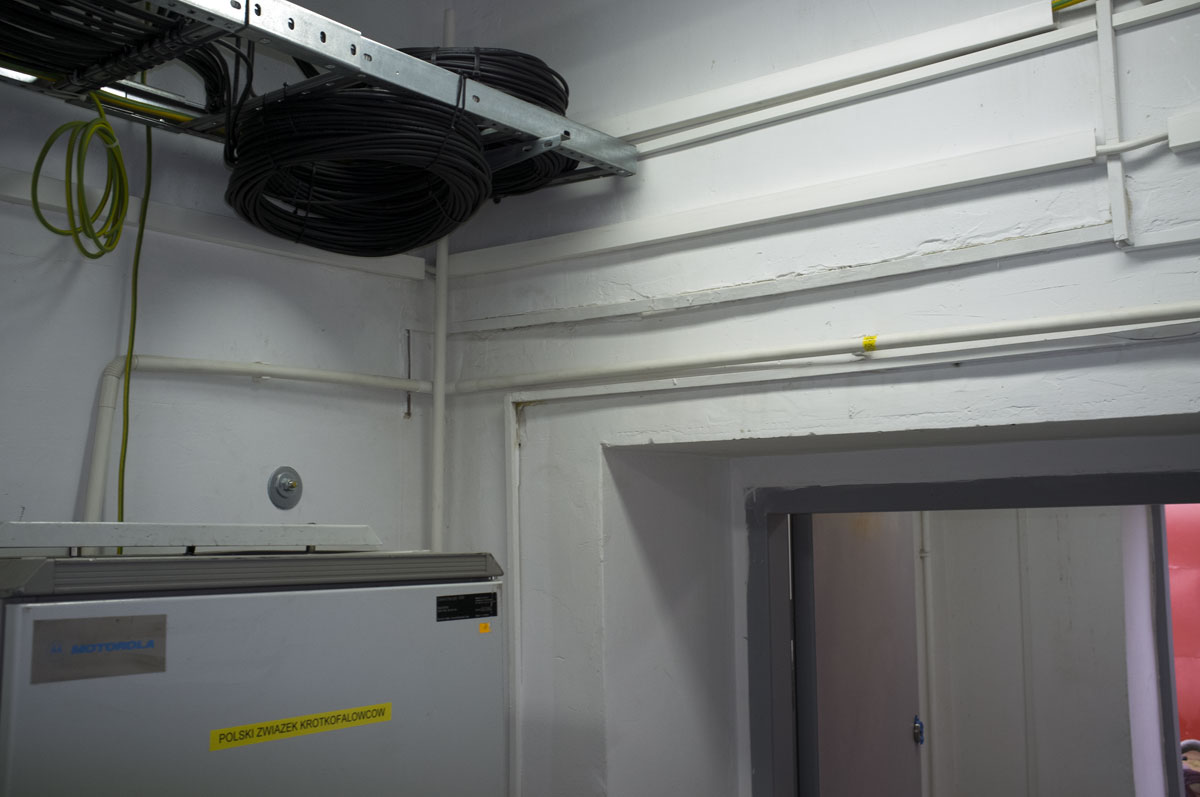

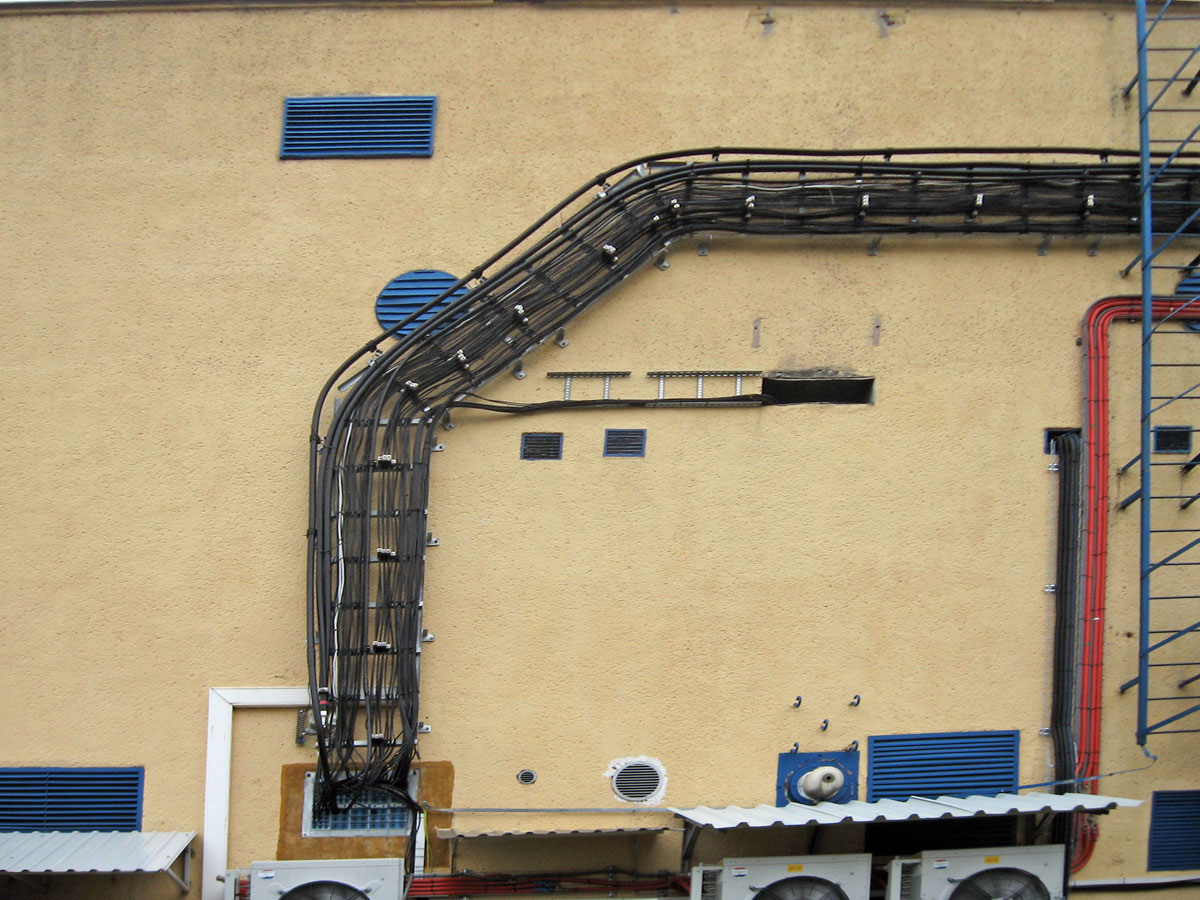

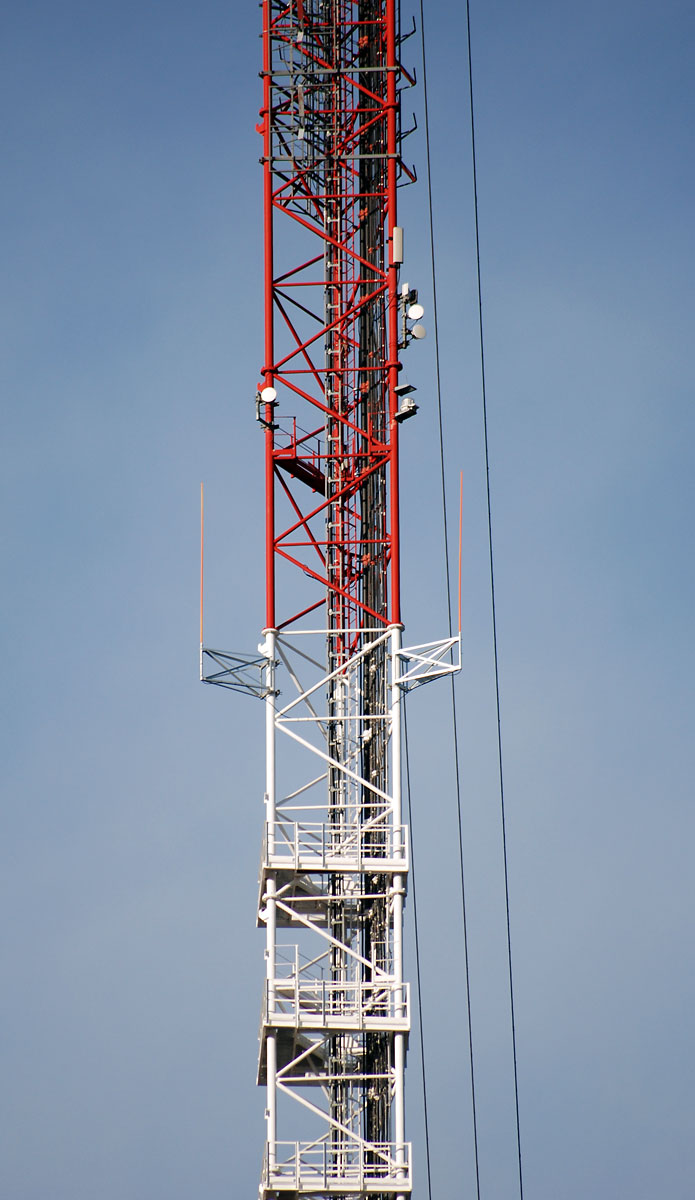

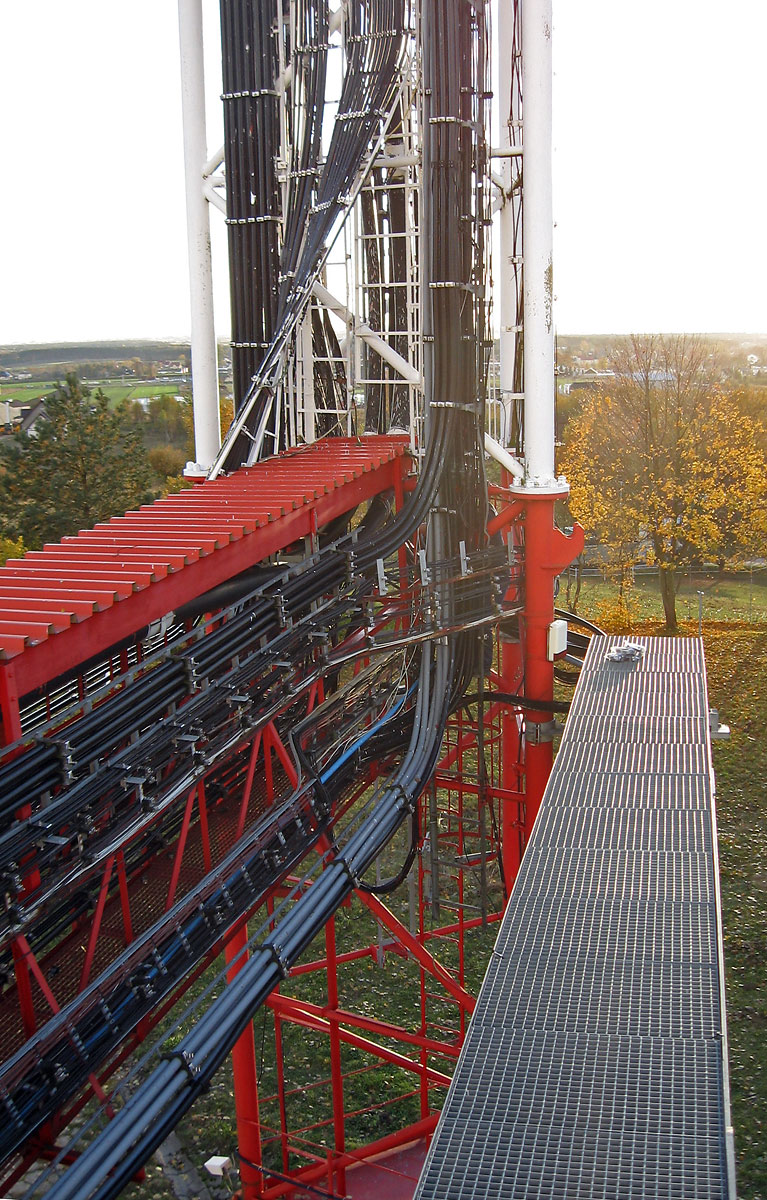

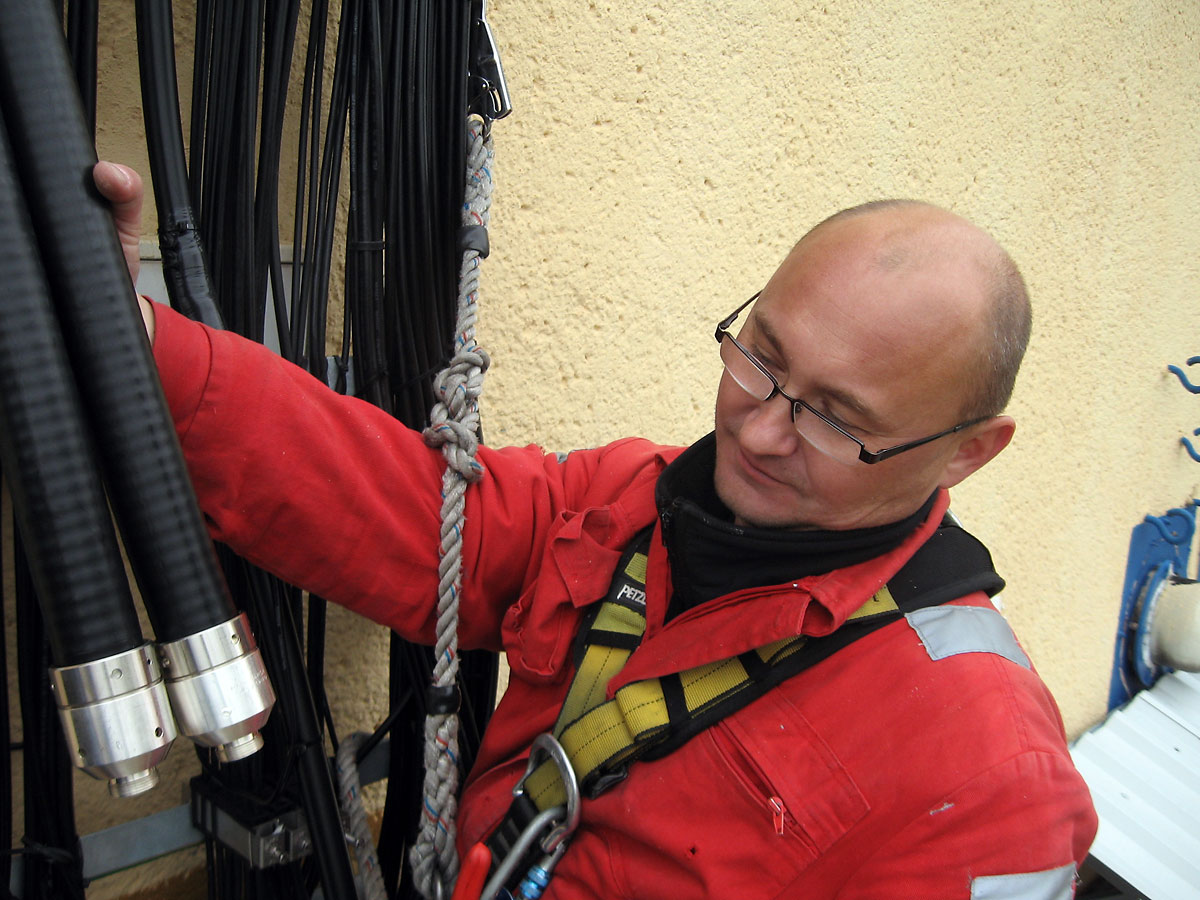

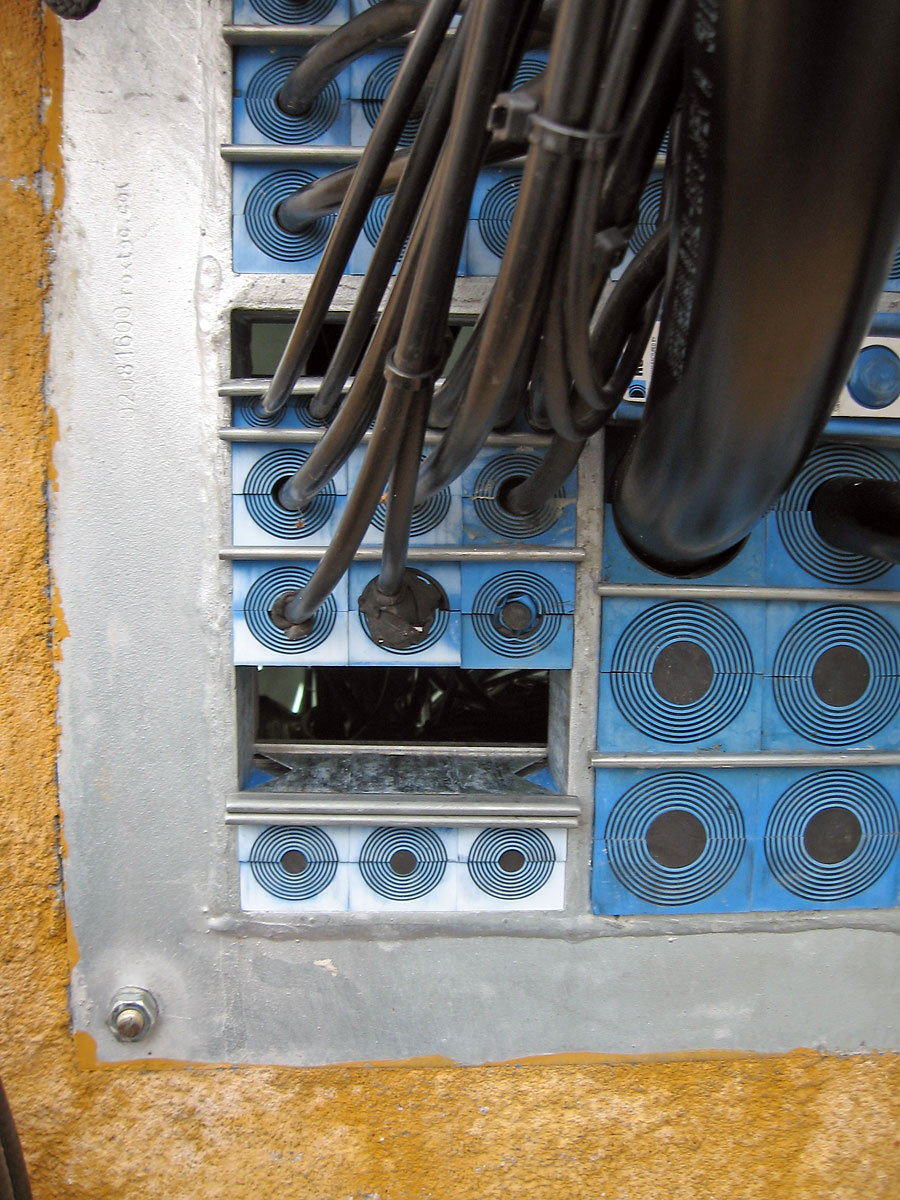

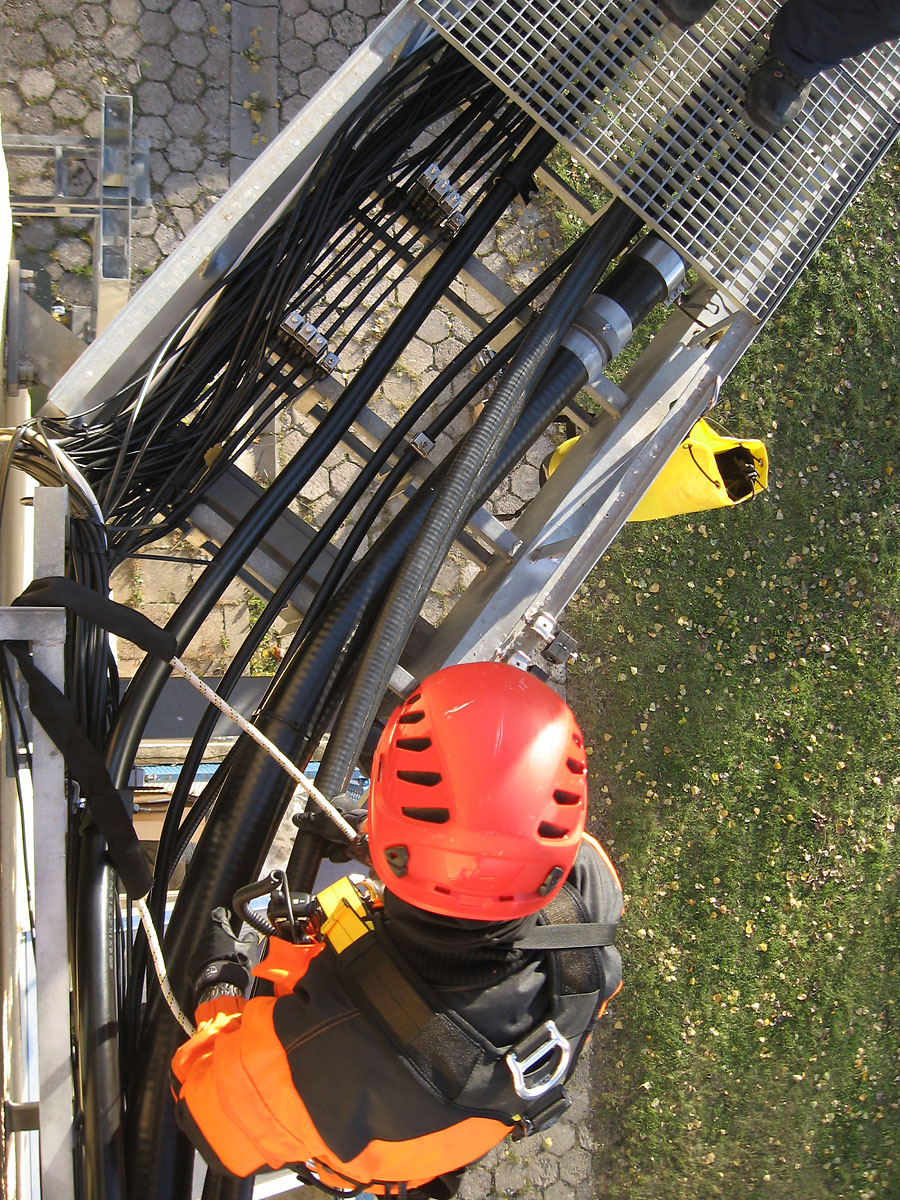

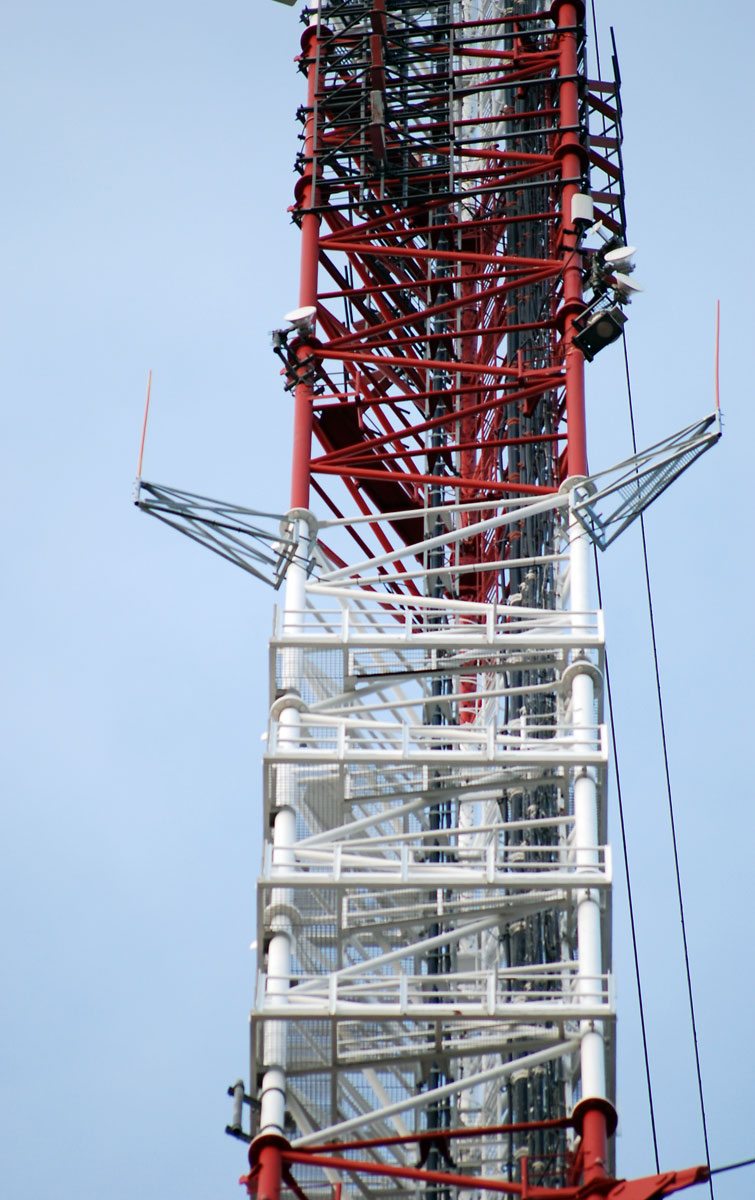

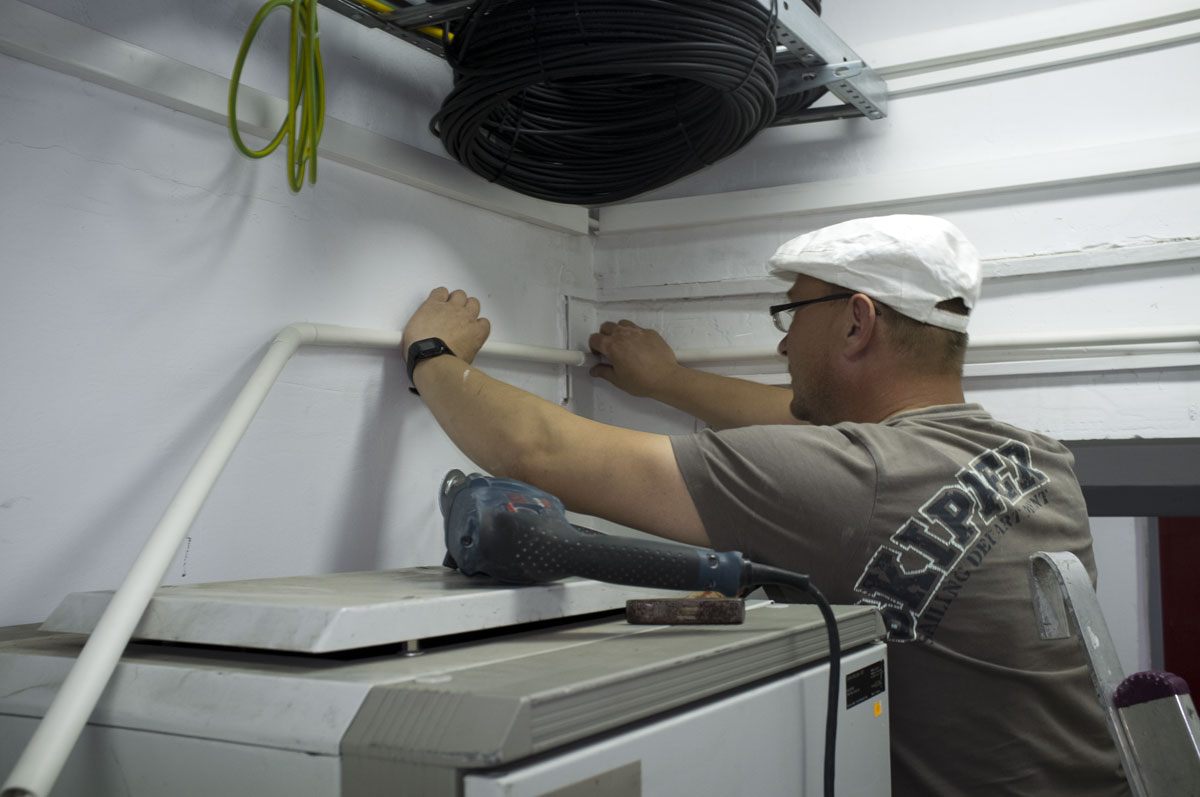

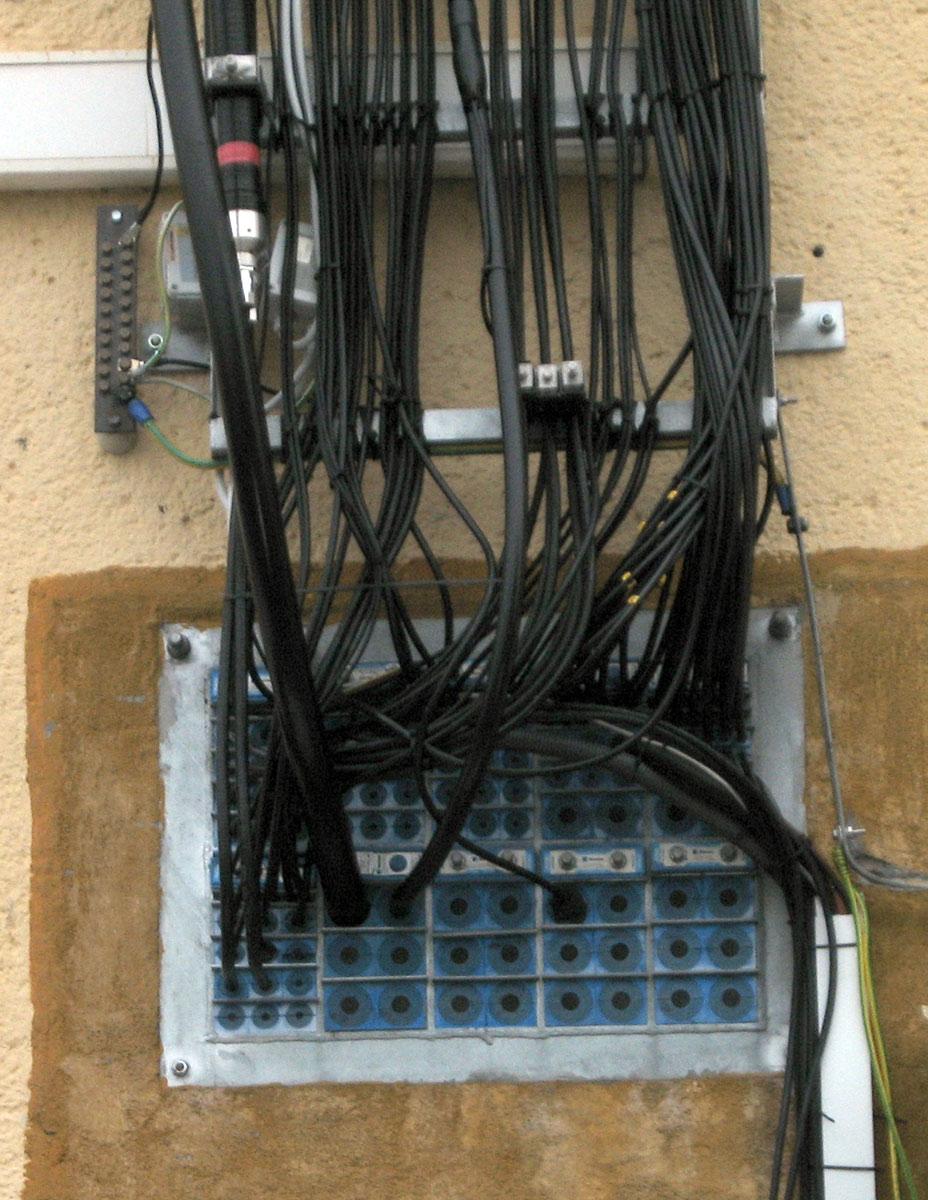

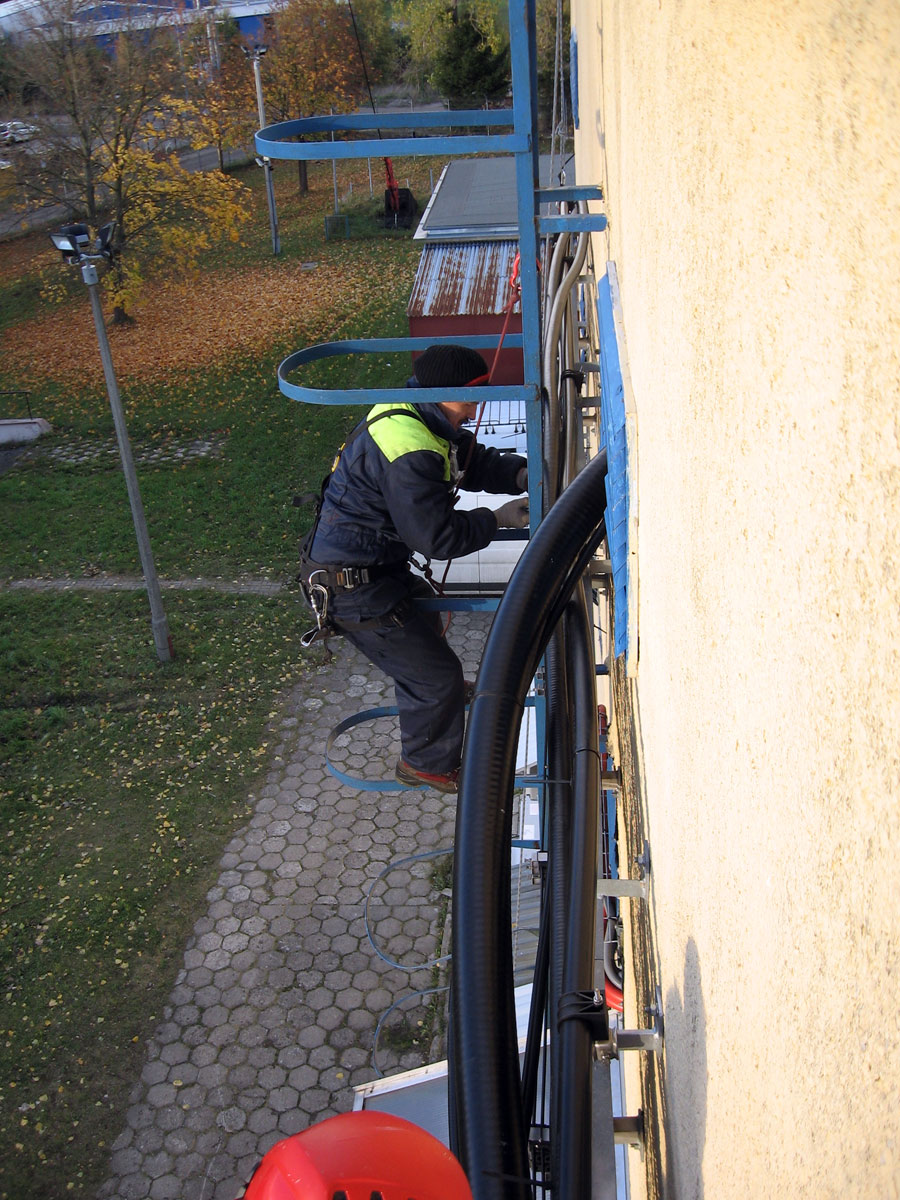

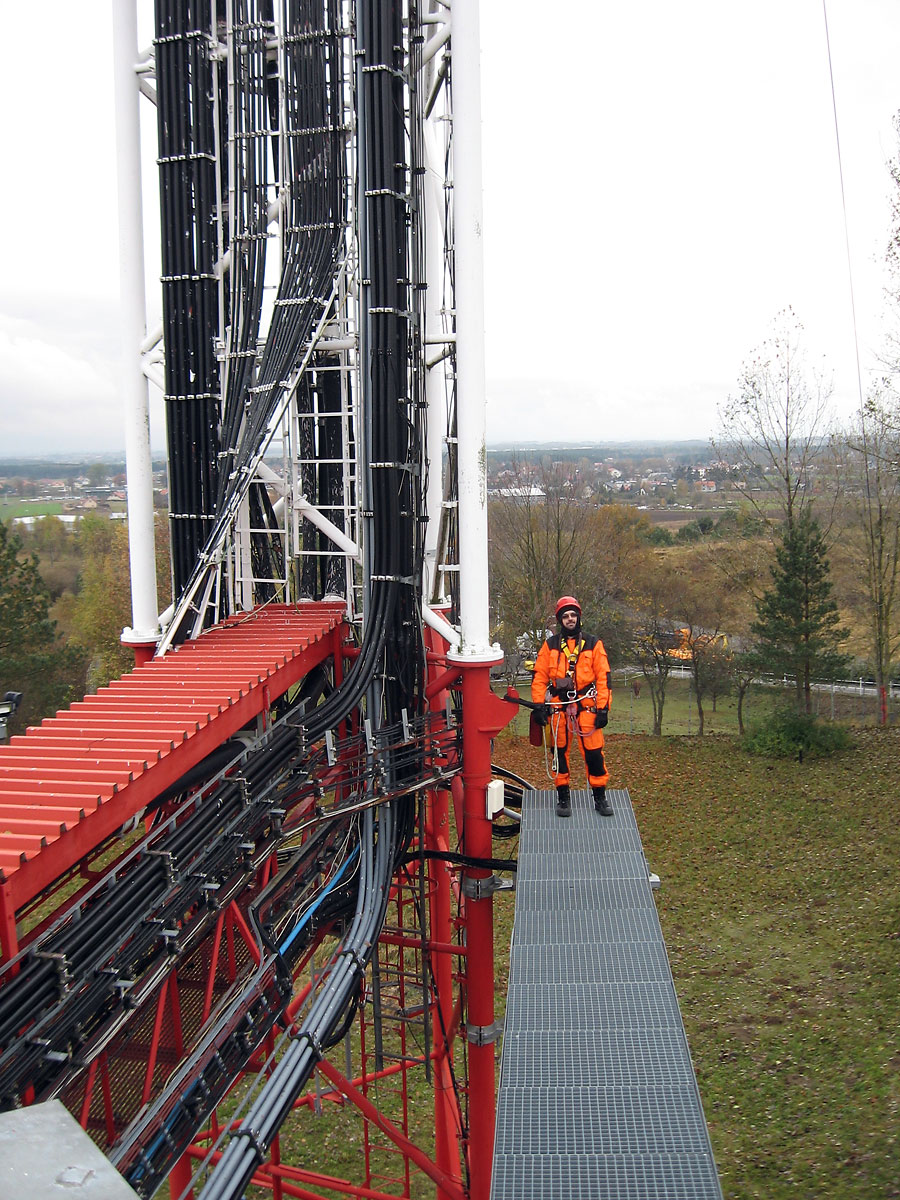

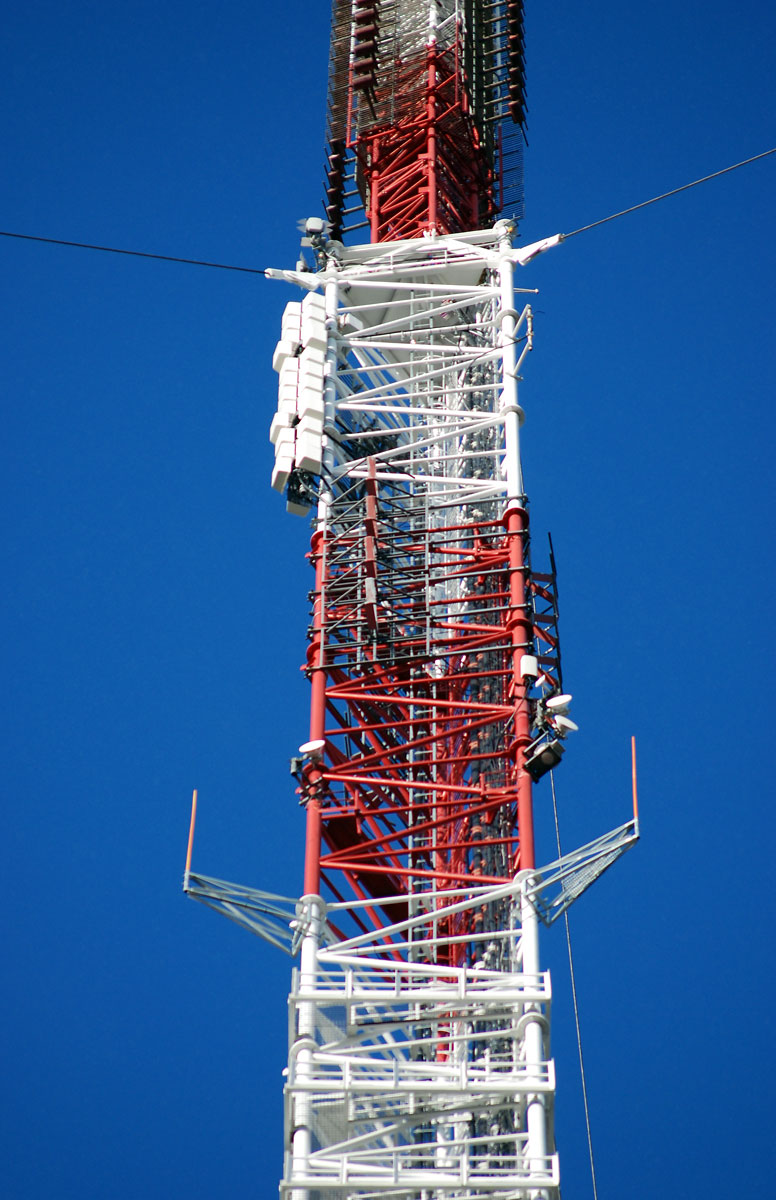

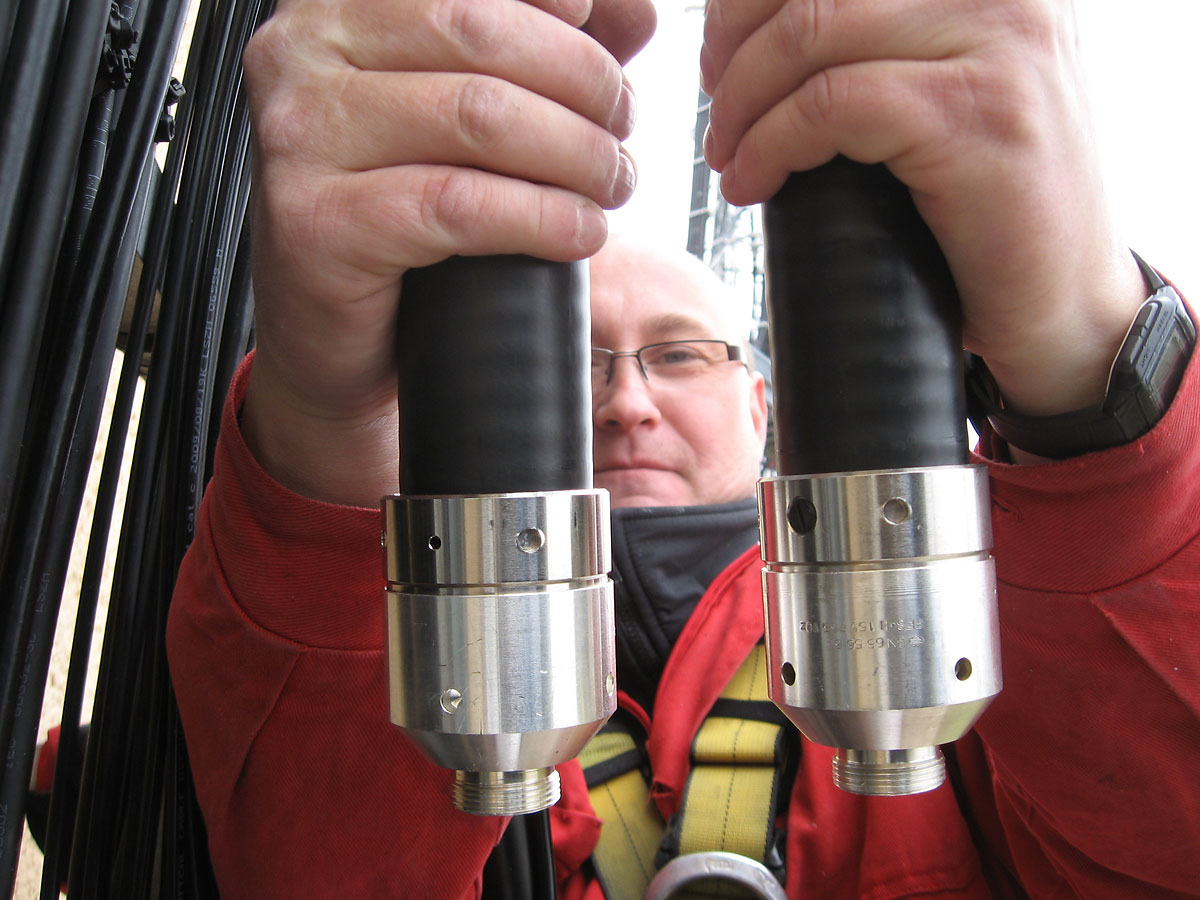

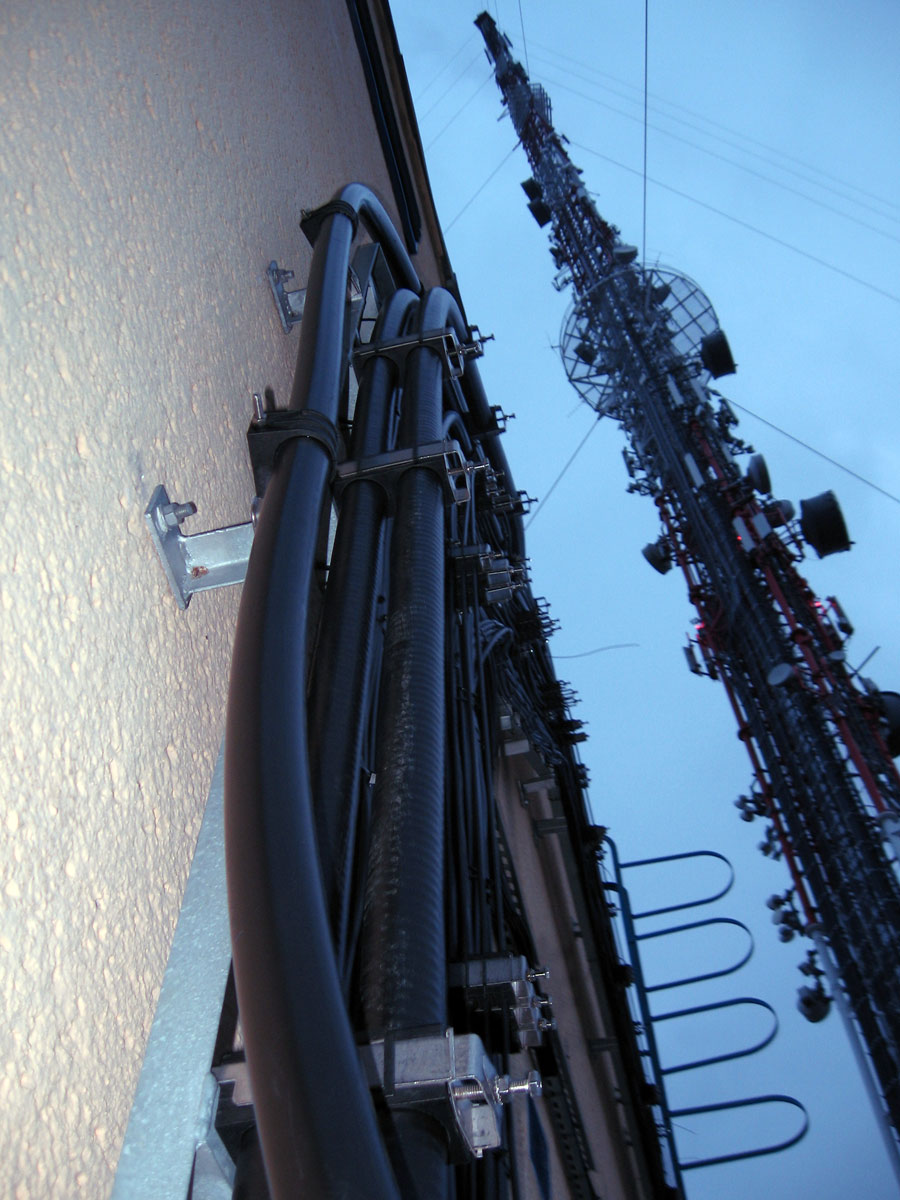

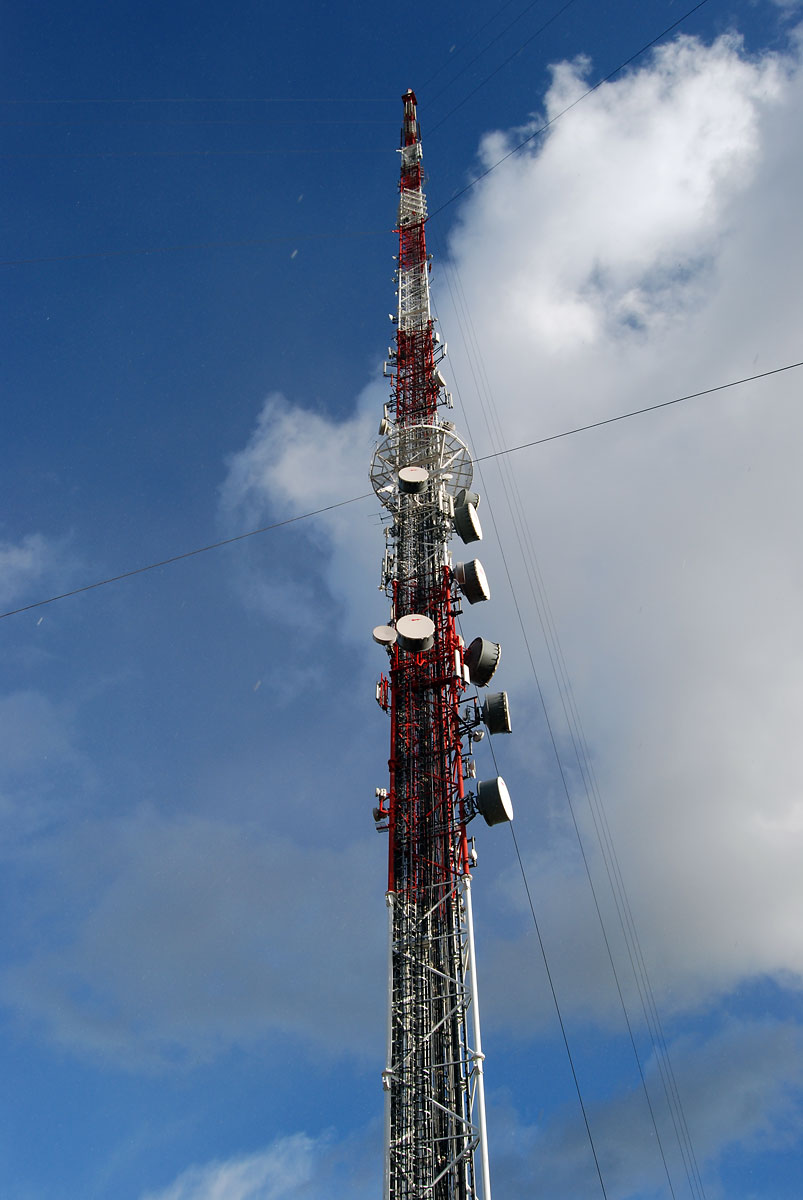

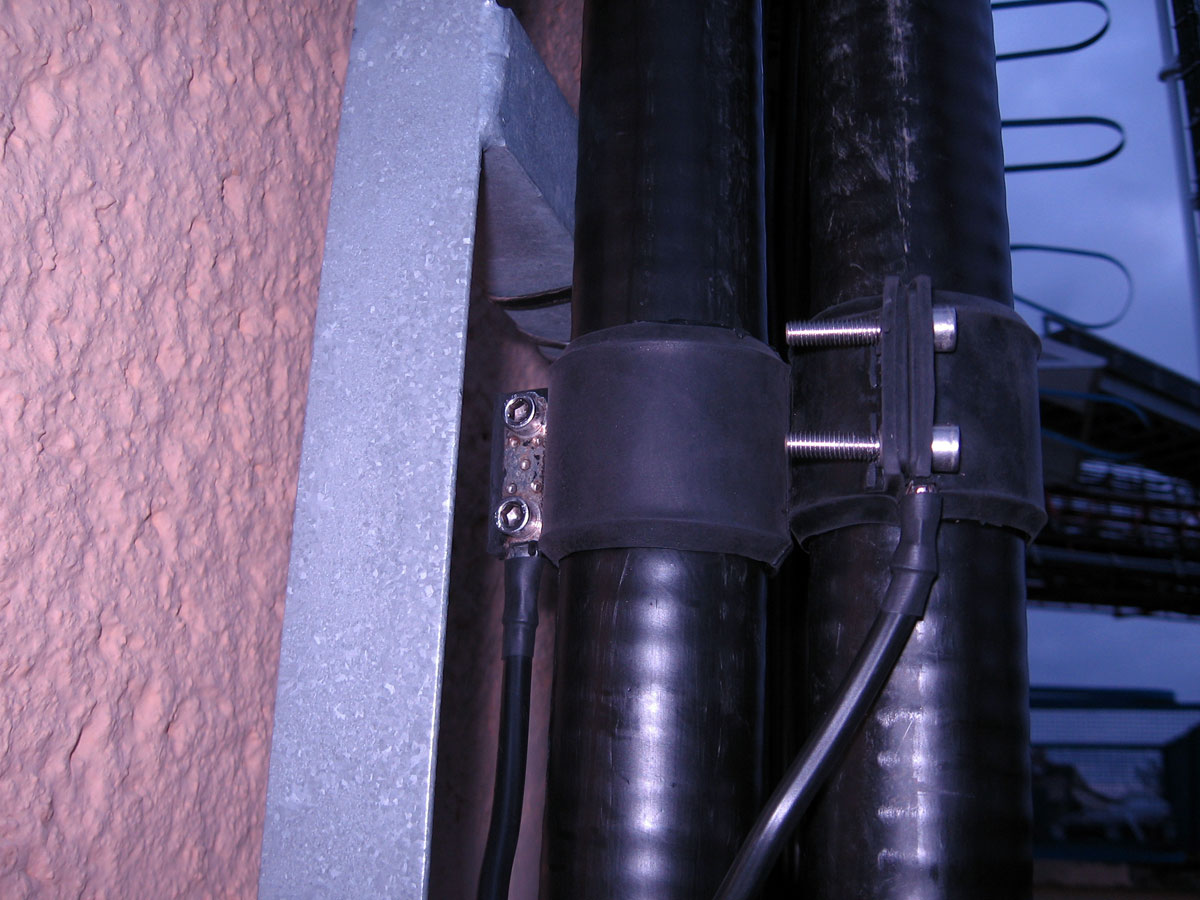

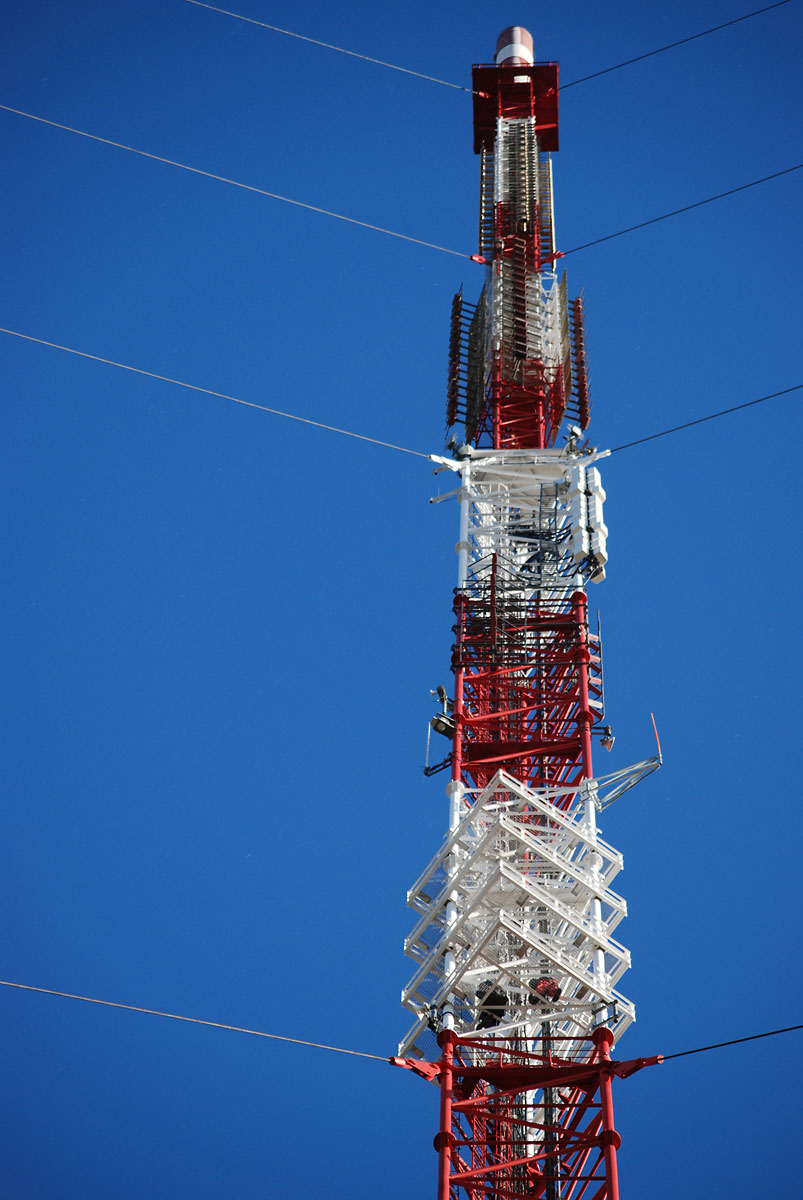

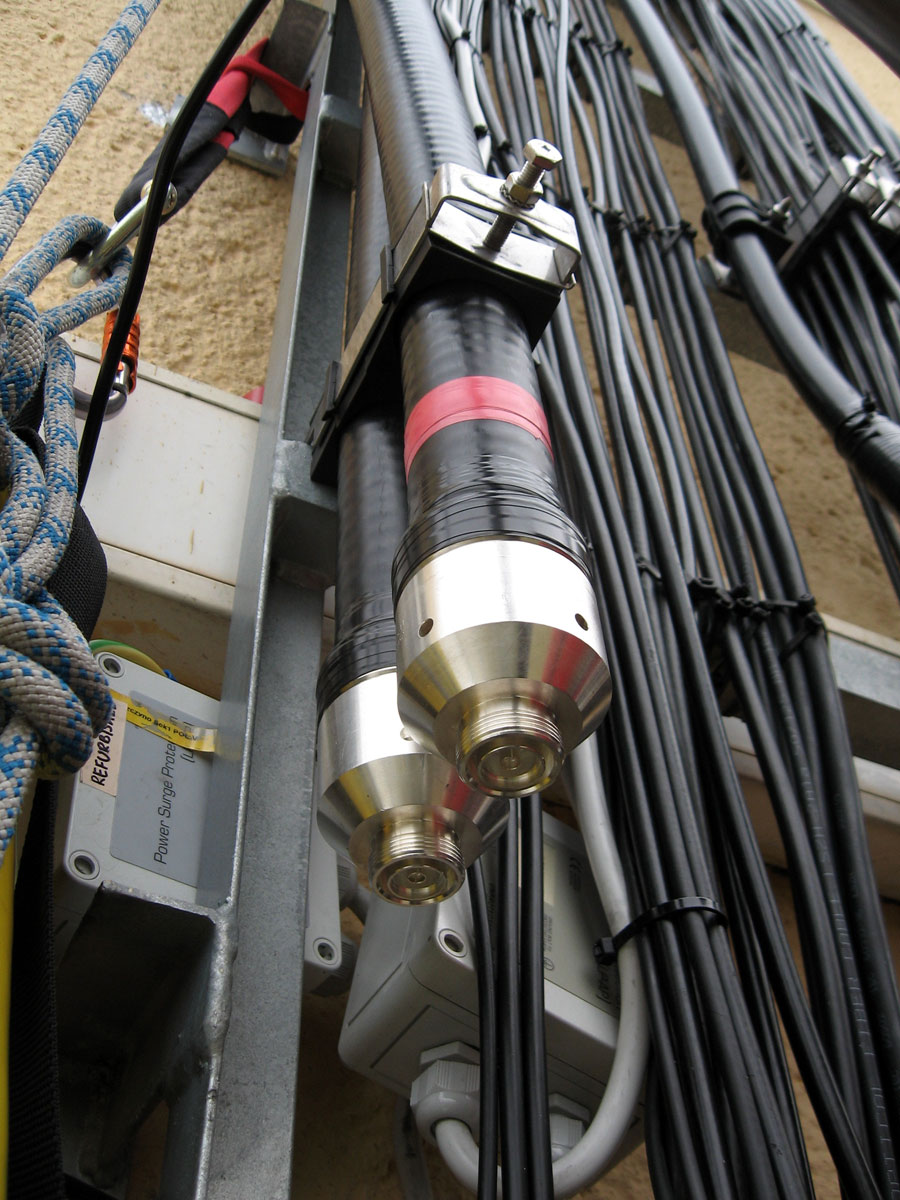

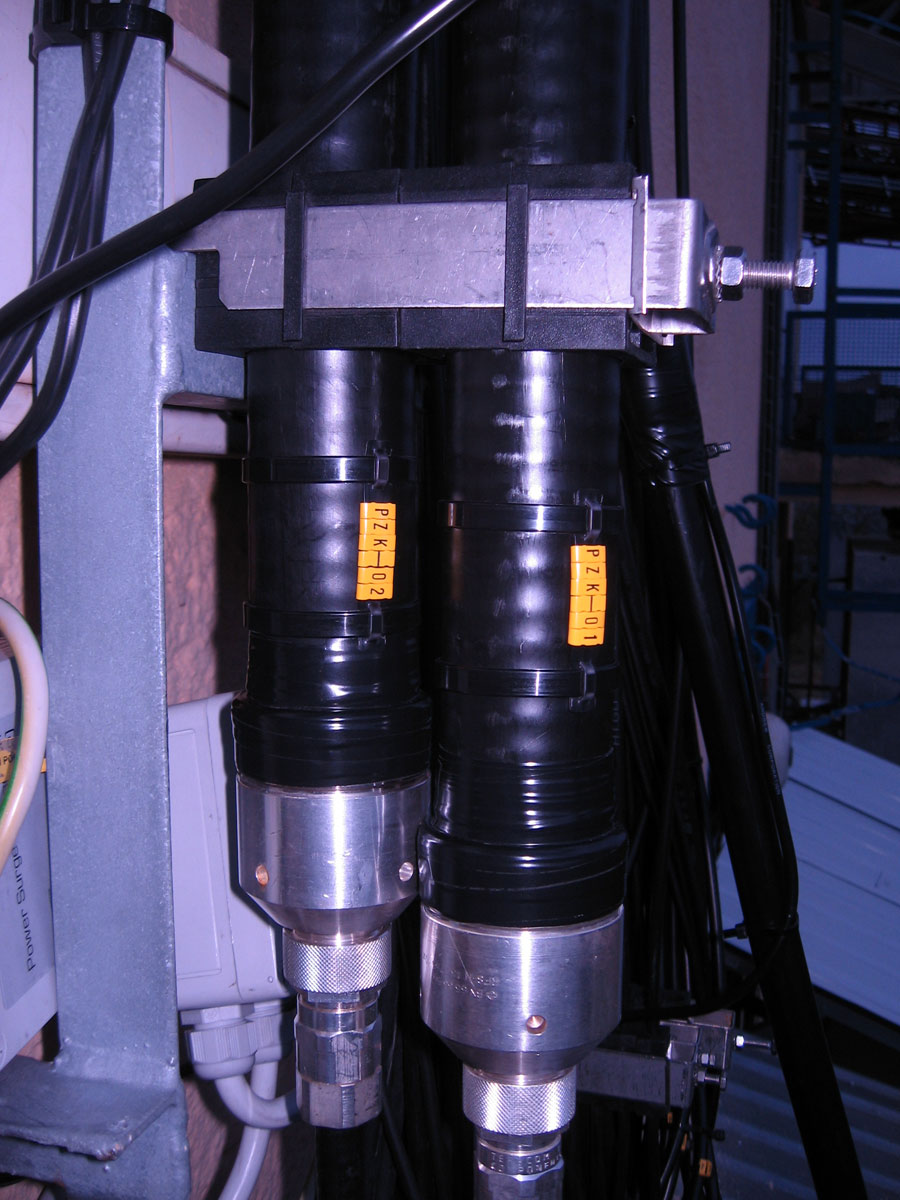

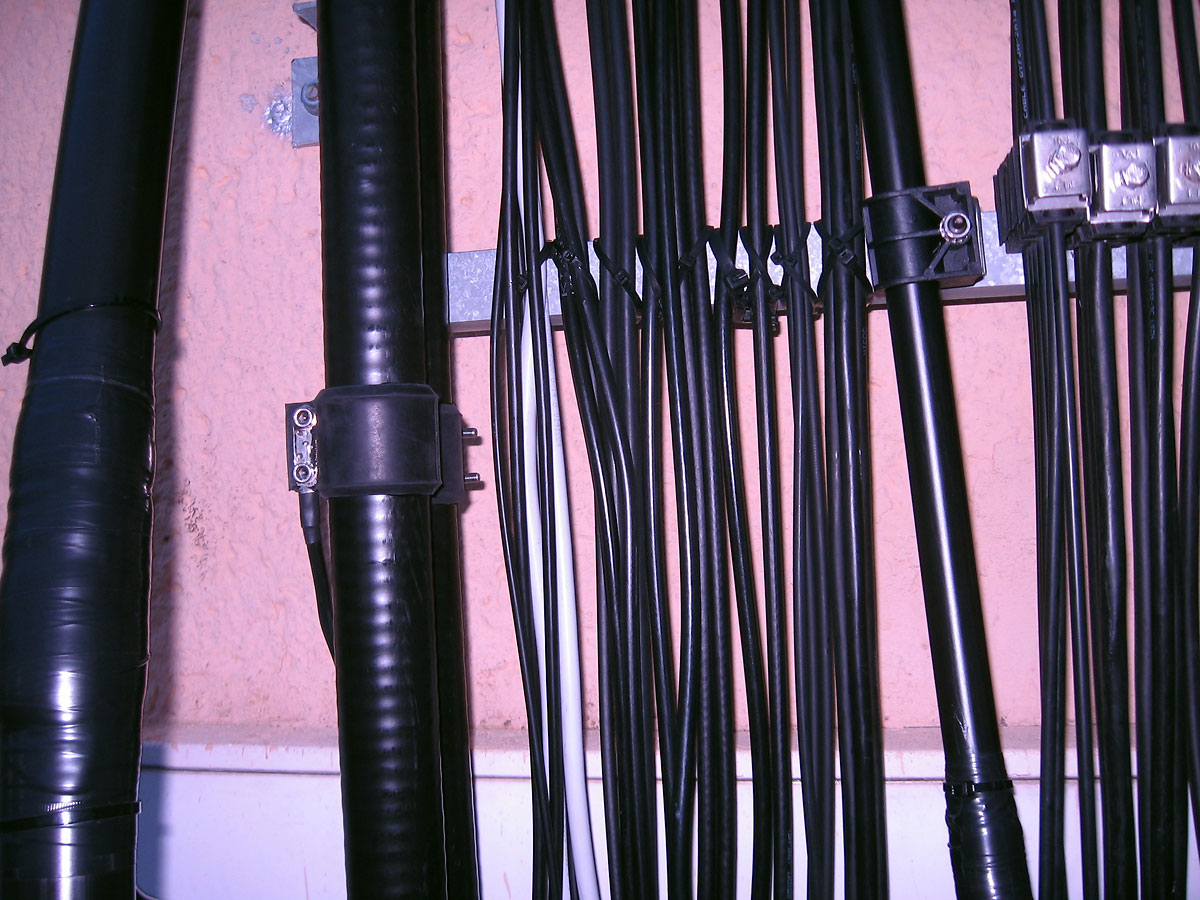

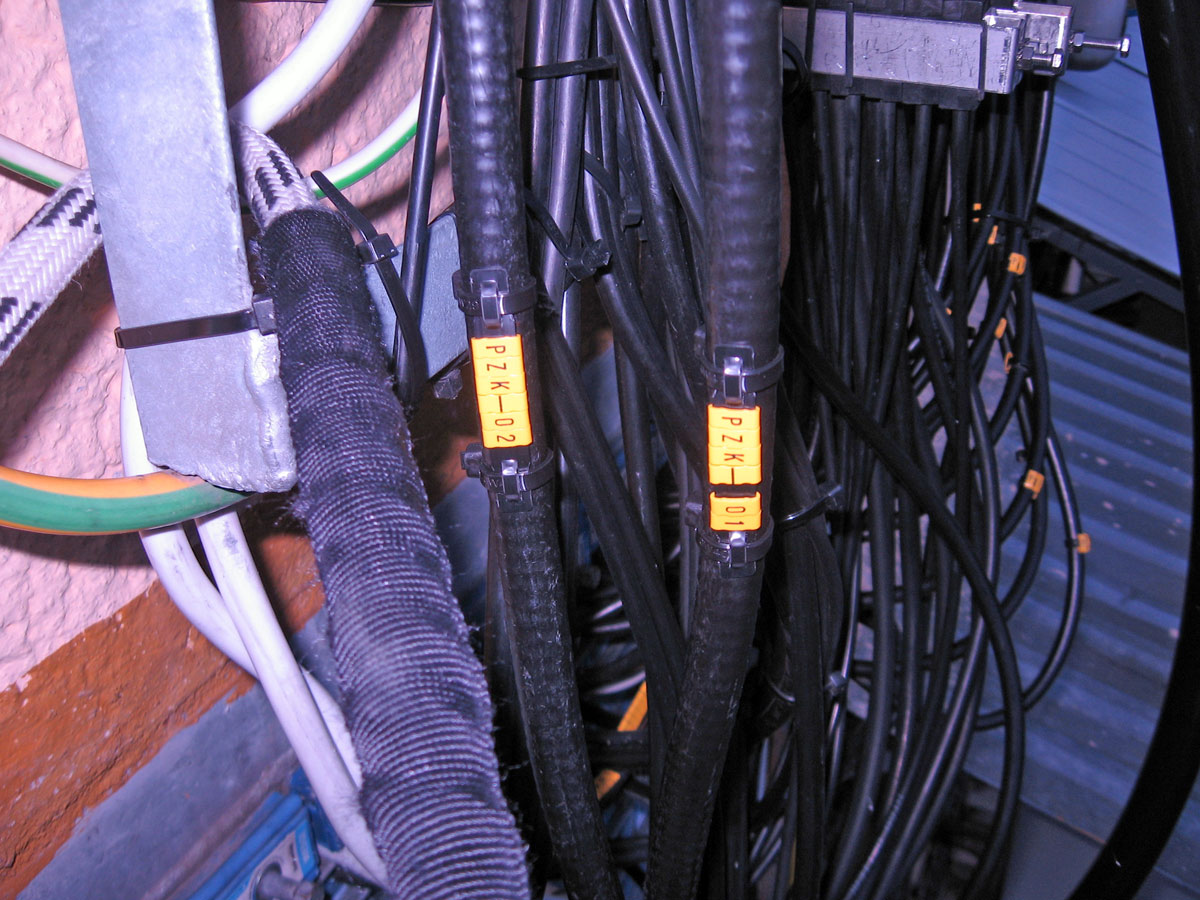

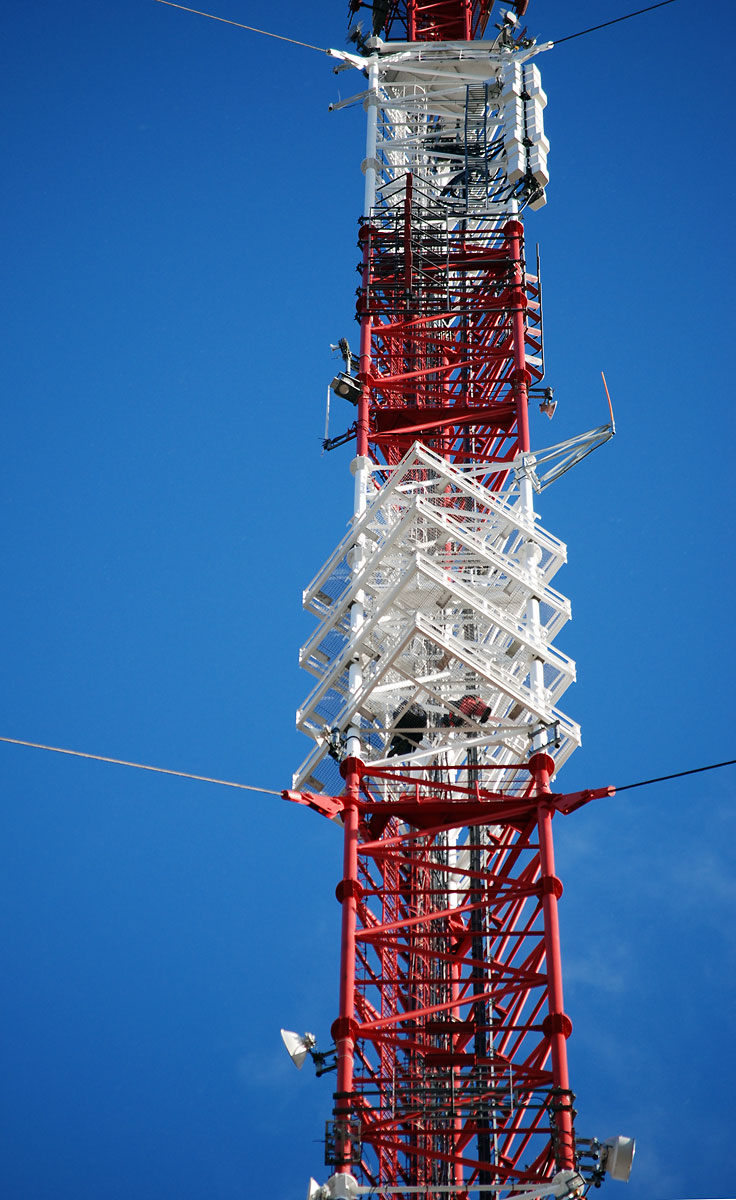

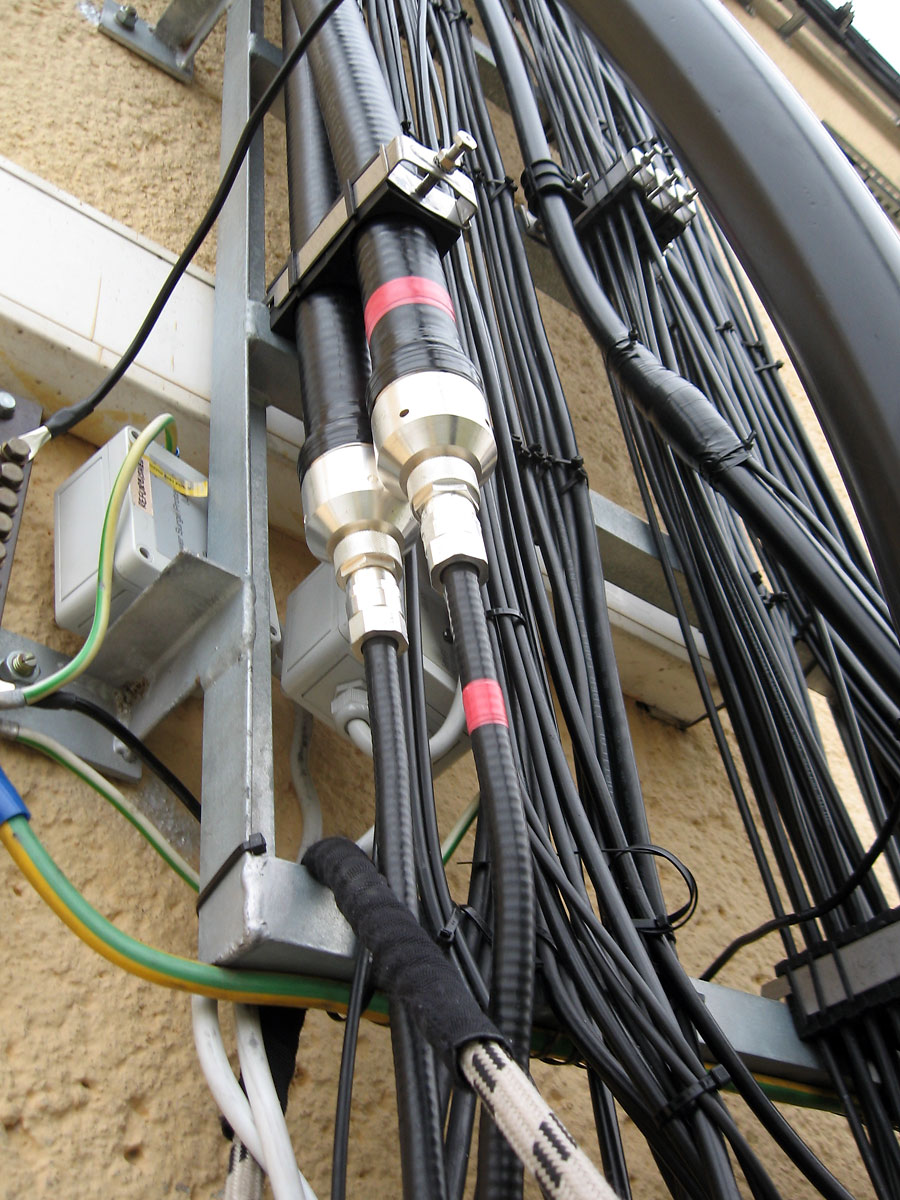

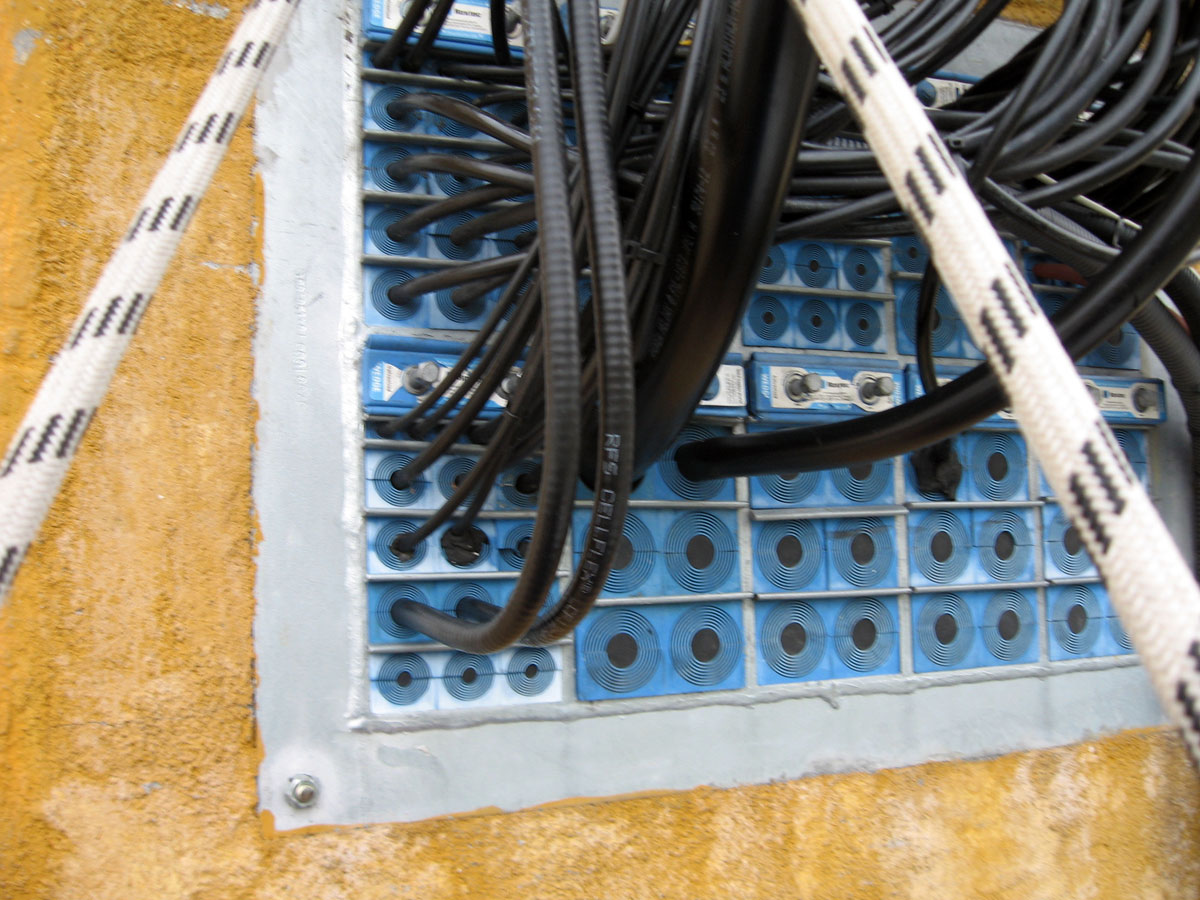

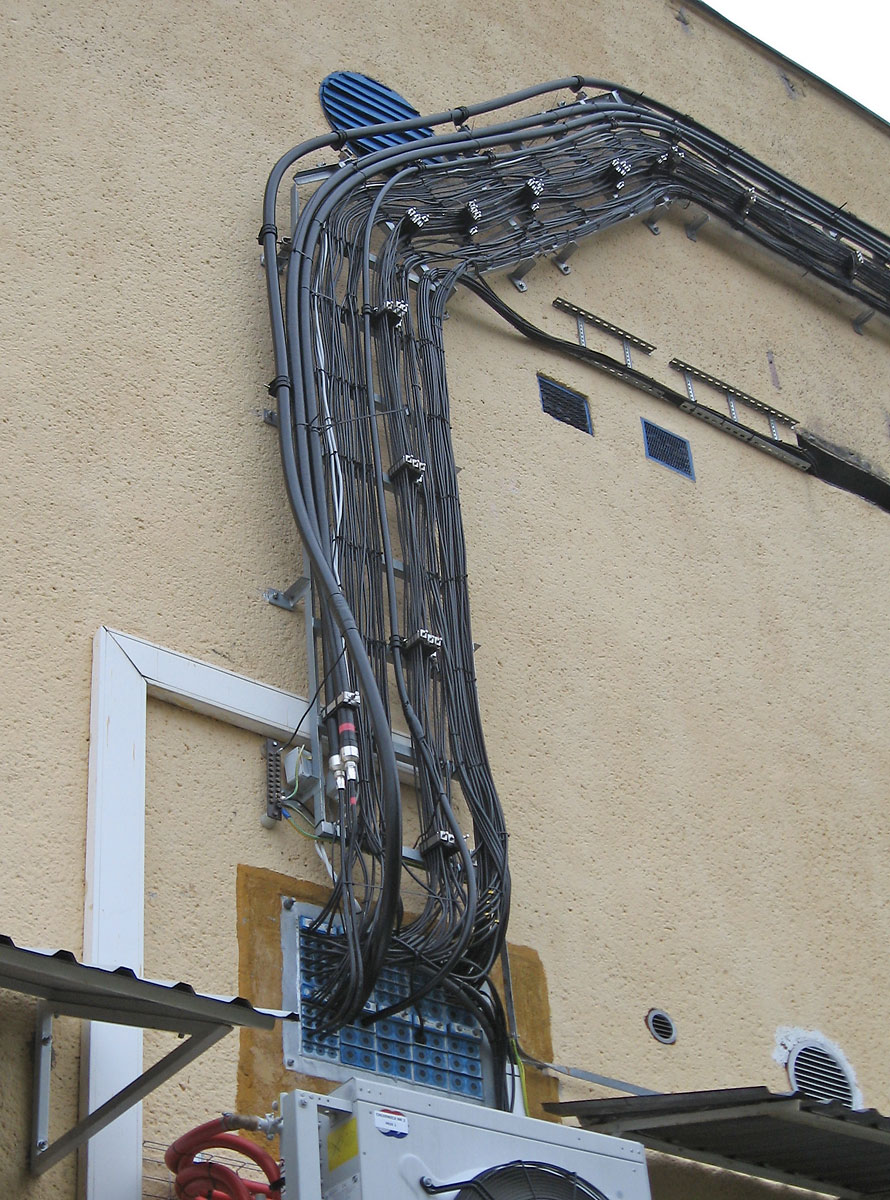

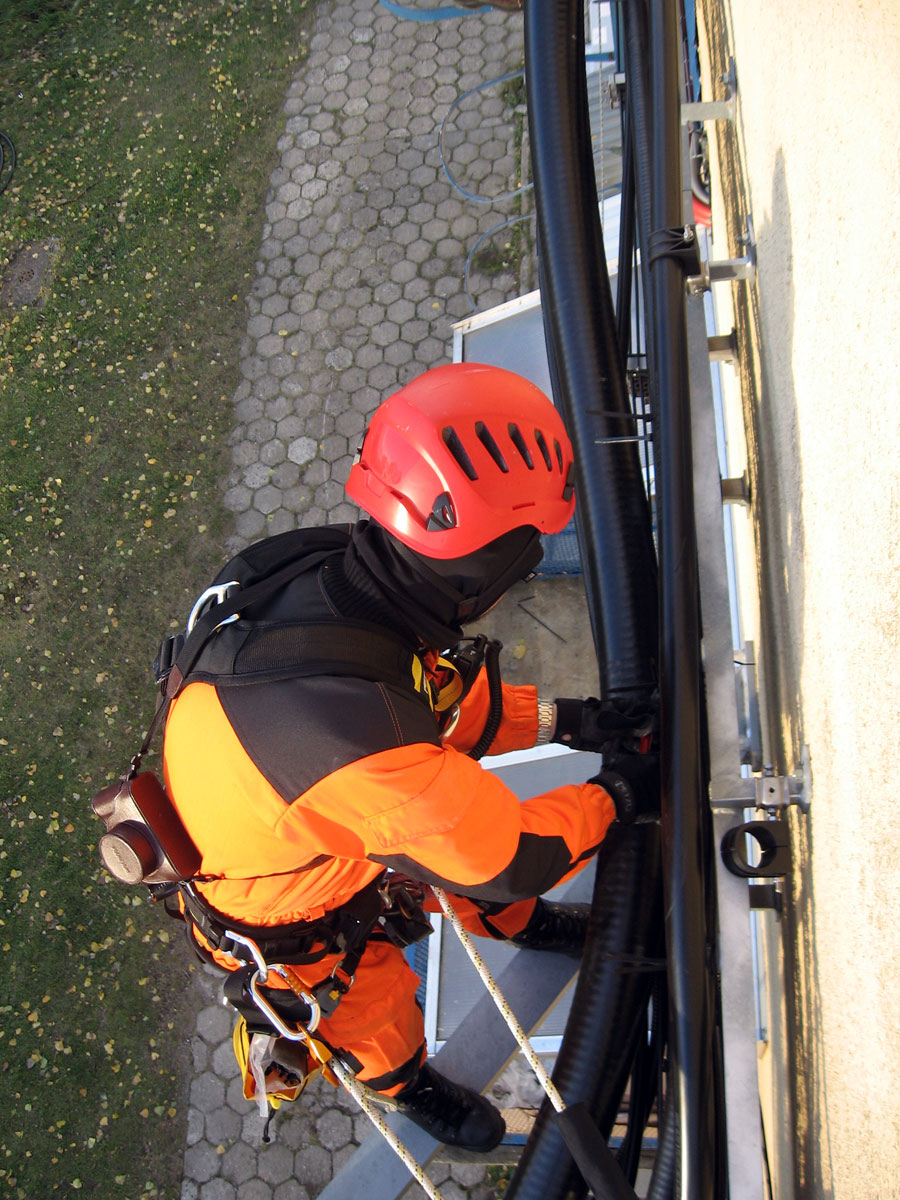

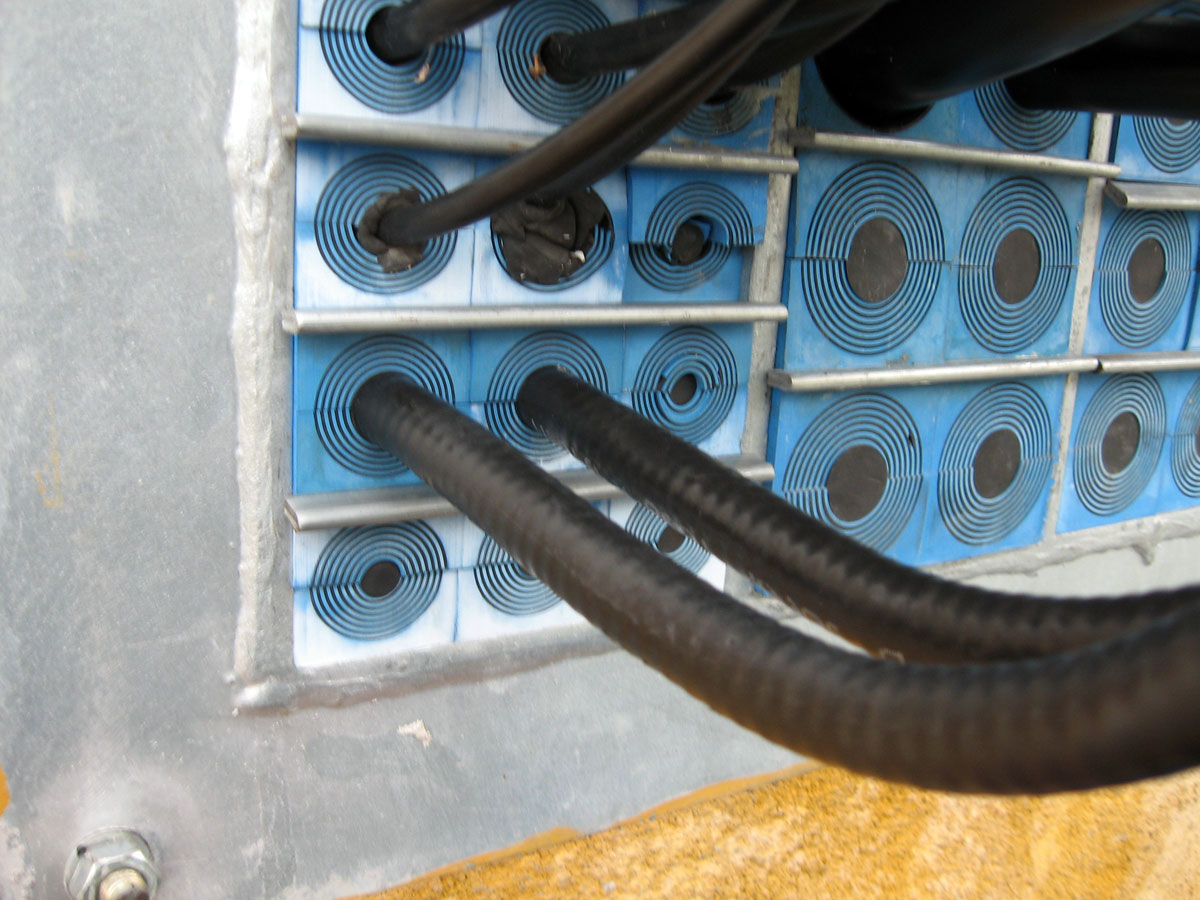

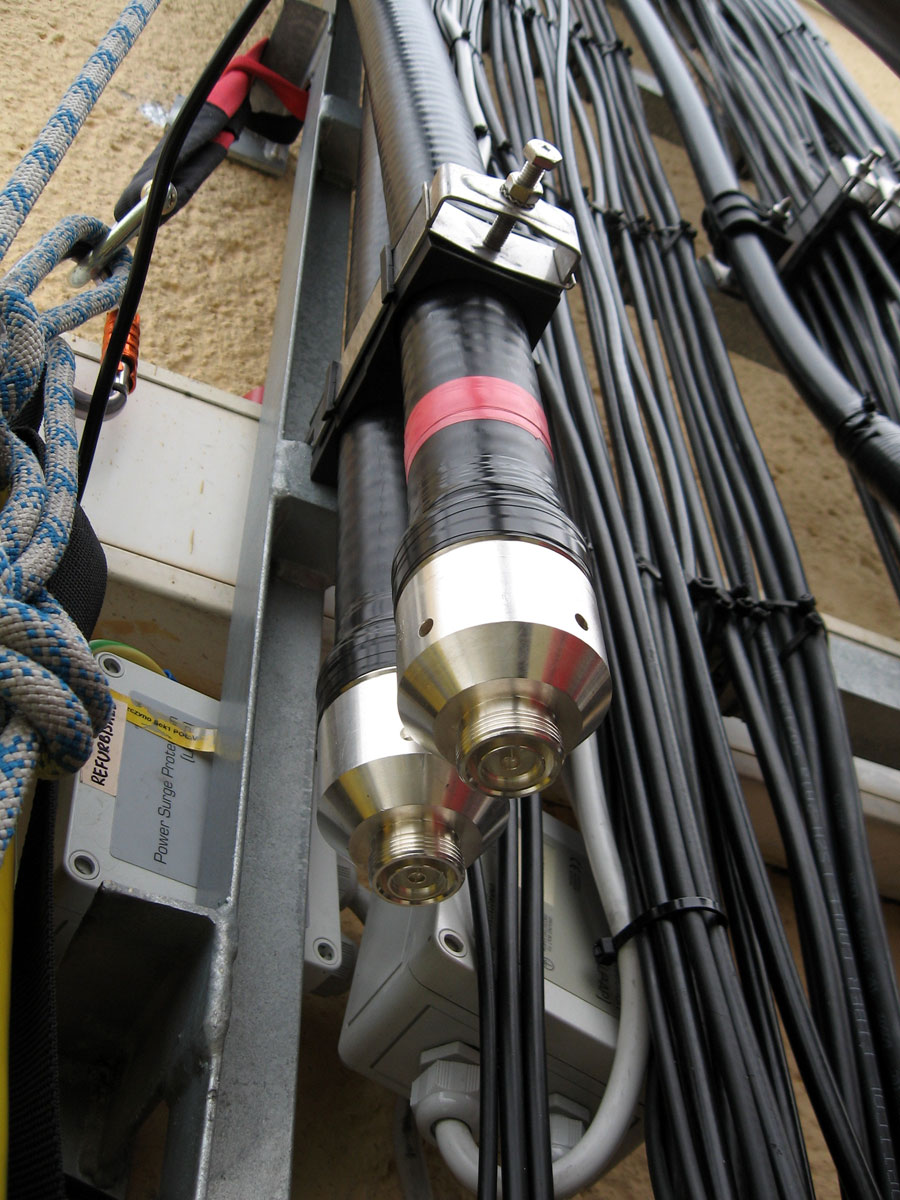

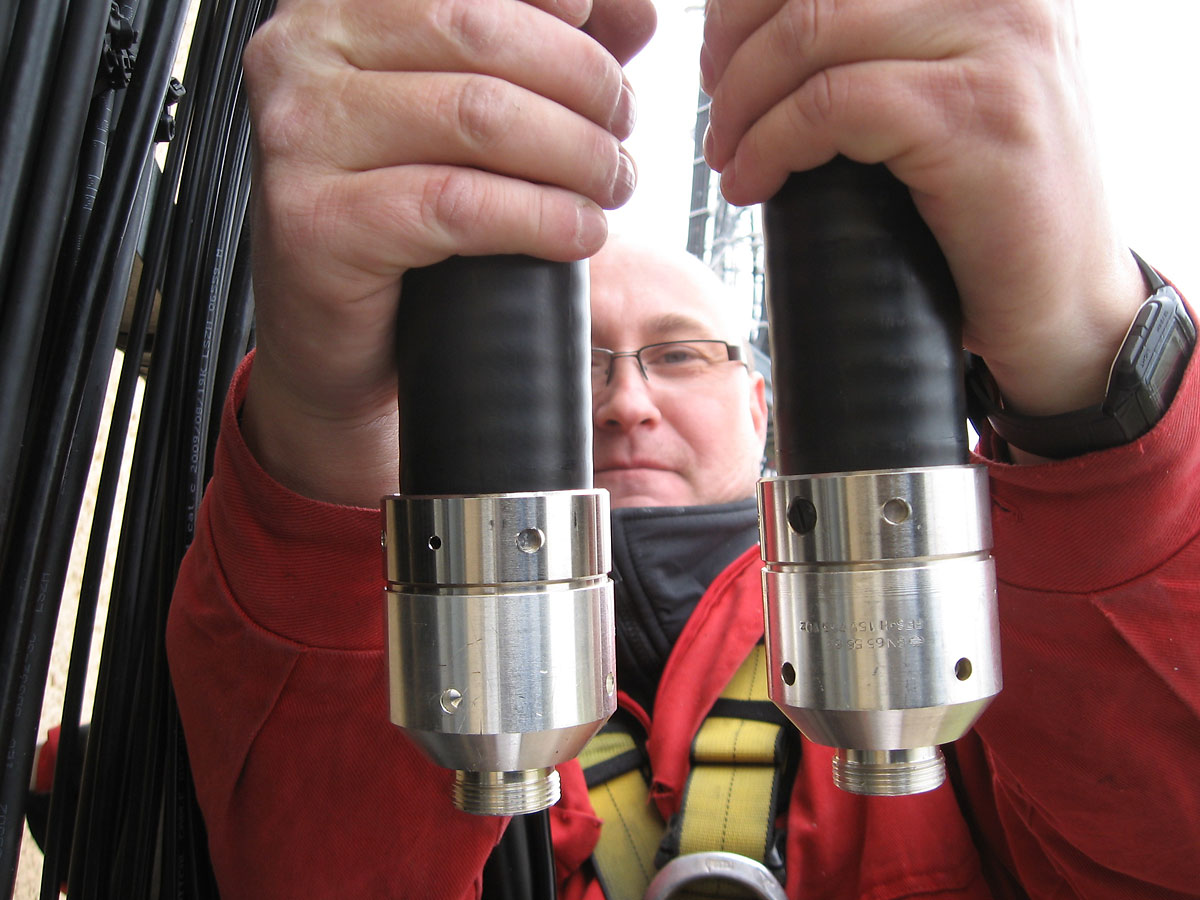

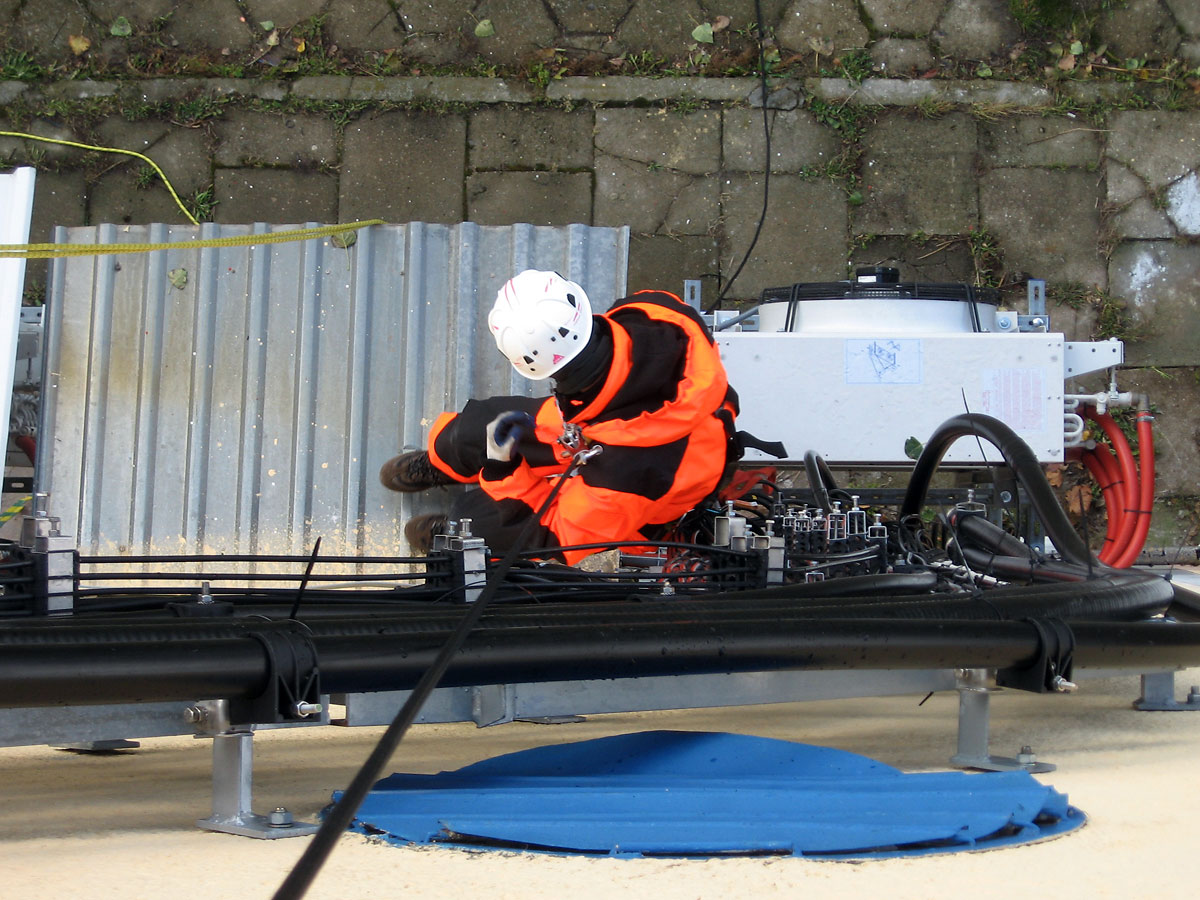

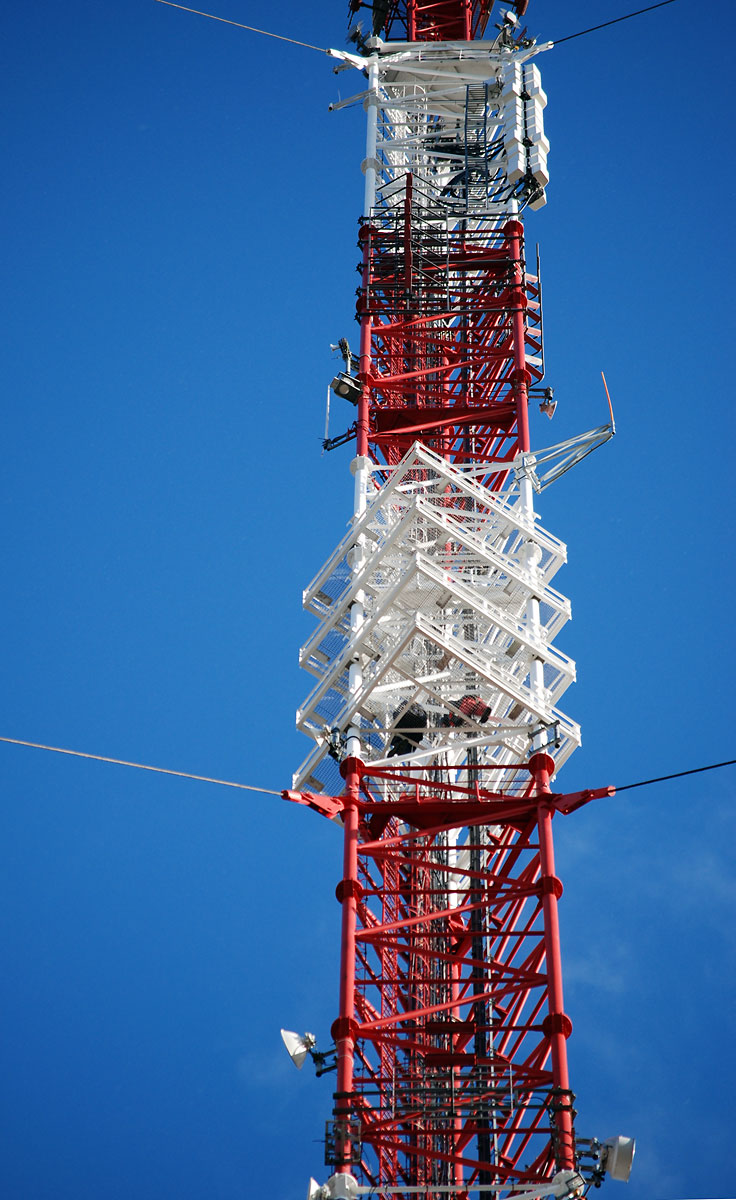

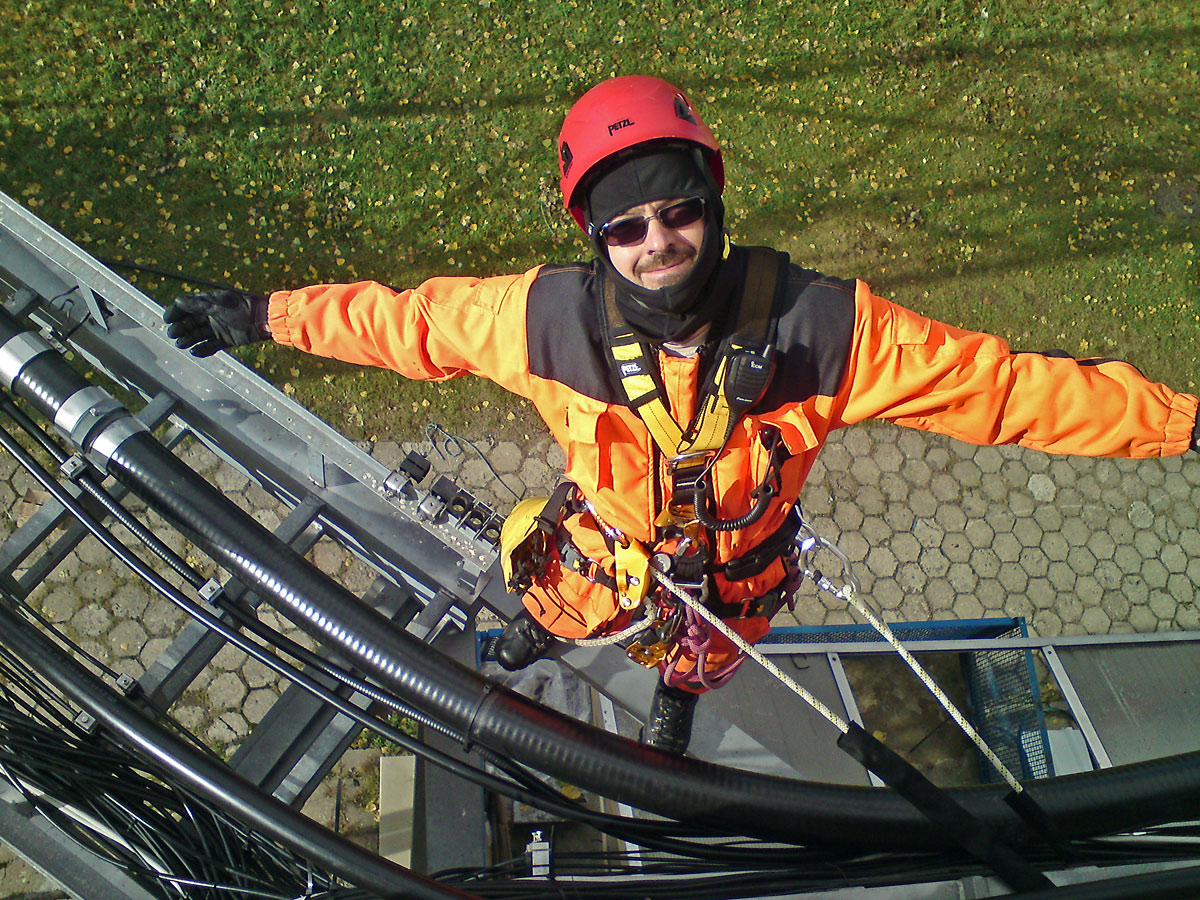

 Łączna długość drogi kablowej przekracza 190m, a ponad 180m jest poprowadzone kablem DRAKA RFA 1.5/8". Łączniki anten i doprowadzenie sygnału do szaf z aparaturą wykonane jest kablem RFS 1/2". Kabel na drabinach pionowych i estakadach kablowych umocowany jest za pomocą ponad 160 uchwytów typu FC-B 2x1.5/8". Anteny Radmor typu 3282 (3x 5/8λ na 145MHz) i 3284 (18x1/2λ dla 435MHz) umocowane są w odległości 1,8m od południowych krawężników masztu za pomocą skratowanych konstrukcji stalowych, ocynkowanych ogniowo. Głowice anten zamontowane są na wysokości 161m n.p.t. Każdy ze wsporników o wymiarach 1900x850x600mm waży 102kg i mocowany jest do masztu za pomocą ośmiu śrub M16. Konstrukcje podantenowe wykonane są w taki sposób, aby było możliwe wyjście po nich w celu wymiany i konserwacji anten. Cały osprzęt montażowy wsporników anten i toru kablowego wykonany jest ze stali nierdzewnej A2-70. Aparatura przemienników zajmuje dwie szafy 19" o wysokości 42U. Na wyposażenie składają się:

  • blok nadawczy przemiennika SR2C (wzbudnik),
  • blok odbiorczy przemiennika SR2C wraz z kontrolerem,
  • blok końcówki mocy przemiennika SR2C,
  • duplekser złożony z ośmiu obwodów rezonansowych 1/4λ na pasmo 2m,
  • ups przemiennika SR2C,
  • ups rezerwowy,
  • czterokanałowy kombiner rezonansowy Celwave na pasmo 70cm,
  • cyrkulator podwójny Telewave na psamo 70cm - 4 sztuki,
  • cyrkulator podwójny Sinclair na pasmo 2m,
  • cyrkulator pojedynczy JQL na pasmo 2m,
  • wzmacniacz dystrybucyjny odbiorczy PROCOM (bazujący na układzie HELA-10B),
  • filtr pasmowy Ericsson KRF 201 070/5,
  • Duplekser Wacom WP-672-SP3556,
  • przemiennik Motorola MTR-2000 - trzy sztuki SR2GS, SR2GT, SR2UVG (cześć analogowa),

 Instalacja tych przemienników to, w moim odczuciu, spore osiągnięcie pod wieloma względami, począwszy od zaangażowania znacznych, jak na amatorskie warunki, funduszy przez duży nakład pracy po współpracę firm i instytucji.

 Ze swojej strony chciałbym serdecznie podziękować zarządom firm, kolegom krótkofalowcom i osobom prywatnym spoza grona pasjonatów radiokomunikacji, bez których współdziałania nie udałoby mi się zrealizować tego projektu:

  • Emitel S.A. – nieodpłatne udostępnienie lokalizacji,
  • Technomaszt A. Bekier – wykonanie prac alpinistycznych i pomoc w montażu,
  • Pomorski OT PZK i Zarząd Główny PZK – patronat, opieka administracyjna i prawna,
  • Radmor S.A. – nieodpłatne przekazanie anten typu 3282 i 3284,
  • Netiona Sp. z o.o. – udzielone rabaty na zakup złącz,
  • Bibus Metals Sp. z o.o. – dostarczenie prętów ze stopu Invar 36,
  • Multi-IP Telekomunikacja Sp. z o.o. - dostarczenie łącza internetowego do potrzeb zarządania i telemetrii,
  • Arkadiusz Pstrągowski SP2QBM – stworzenie i rozwijanie oprogramowania kontrolera oraz prace montażowe i uruchomieniowe,
  • Maciej Szcząchor SP2GPU - prace montażowe, prace na wysokości, wsparcie materiałowe,
  • Daniel Adamowski SQ4AFR - prace montażowe, prace na wysokości, wsparcie materiałowe i finansowe,
  • Zenon Zdybel – rady, konsultacje i nieoceniona wiedza,
  • Ryszard Stanisławski – wykonanie wielu detali mechanicznych,
  • Andrzej Trocki – udostępnienie środków transportu,
  • Andrzej Warmbier – pomoc w transporcie,
  • Adam Redzimski – pomoc w transporcie,
  • Janusz Sidor – udostępnienie warsztatu, maszyn i pomoc w budowie dupleksera,
  • Piotr Szalast – pomoc w pracach i transporcie a także projektowanie i kreślenie rysunków,
  • Bartłomiej Gursztyn– obliczenia wytrzymałościowe i zatwierdzenie projektu konstrukcji stalowych,
  • Ireneusz Machnicki - użyczenie głosu przemiennikowi,
  • Andrzej Arczykowski SP2BRN – wsparcie materiałów i finansowe,
  • Ś.P. Andrzej Domiszewski SP2NBD – wsparcie materiałowe i finansowe,
  • Rafał Machol SQ2IHP – wsparcie finansowe,
  • Dariusz Mankiewicz SP2HQY - wparcie finansowe i prace montażowe,
  • Michał Łaszczyński SP2IQW - wsparcie finansowe i materiałowe,
  • Krystian Górski SQ2KL - wsparcie finansowe i prace montażowe,
  • Jedrzej Marsz SQ2DK - wsparcie finansowe,
  • Mateusz Ciepłowski SQ6IUJ - wsparcie finansowe i prace montażowe,
  • Jacek Siutkowski SQ2RSH - wsparcie finansowe i prace montażowe,
  • Dariusz Czarnecki SQ2OTP – wsparcie finansowe,
  • Stefan Wieczorek SQ2OFX - wsparcie finansowe,
  • Tomasz Mazur SQ5AGQ – wsparcie materiałowe,
  • Grzegorz Maruszewski SP7WOG – inspiracje i wsparcie materiałowe,
  • Maciej Czapliński SP2QBN – wsparcie materiałowe i finansowe,
  • Robert Koralewski SQ2WHH - pomoc w transporcie,
  • Jacek Diaczek SQ6NCJ - wsparcie materiałowe,
  • i wielu innych, którzy zastrzegli sobie anonimowość, a bez których z pewnością nie dałbym rady :-)

Vy 73! de Michał, SP2XDM



IMG_5406
IMG_5406 IMG_5406
IMG_5407
IMG_5407 IMG_5407
IMG_5408
IMG_5408 IMG_5408
IMG_5409
IMG_5409 IMG_5409
IMG_5410
IMG_5410 IMG_5410
IMG_5411
IMG_5411 IMG_5411
IMG_5412
IMG_5412 IMG_5412
IMG_5413
IMG_5413 IMG_5413
IMG_5430
IMG_5430 IMG_5430
IMG_5431
IMG_5431 IMG_5431
IMG_5432
IMG_5432 IMG_5432
IMG_5433
IMG_5433 IMG_5433
IMG_5434
IMG_5434 IMG_5434
IMG_5435
IMG_5435 IMG_5435
IMG_5436
IMG_5436 IMG_5436
IMG_5438
IMG_5438 IMG_5438
IMG_5439
IMG_5439 IMG_5439
IMG_5440
IMG_5440 IMG_5440
IMG_5441
IMG_5441 IMG_5441
IMG_5442
IMG_5442 IMG_5442
IMG_5445
IMG_5445 IMG_5445
IMG_5446
IMG_5446 IMG_5446
IMG_5447
IMG_5447 IMG_5447
IMG_5448
IMG_5448 IMG_5448
IMG_5449
IMG_5449 IMG_5449
DSC02284
DSC02284 DSC02284
DSC02285
DSC02285 DSC02285

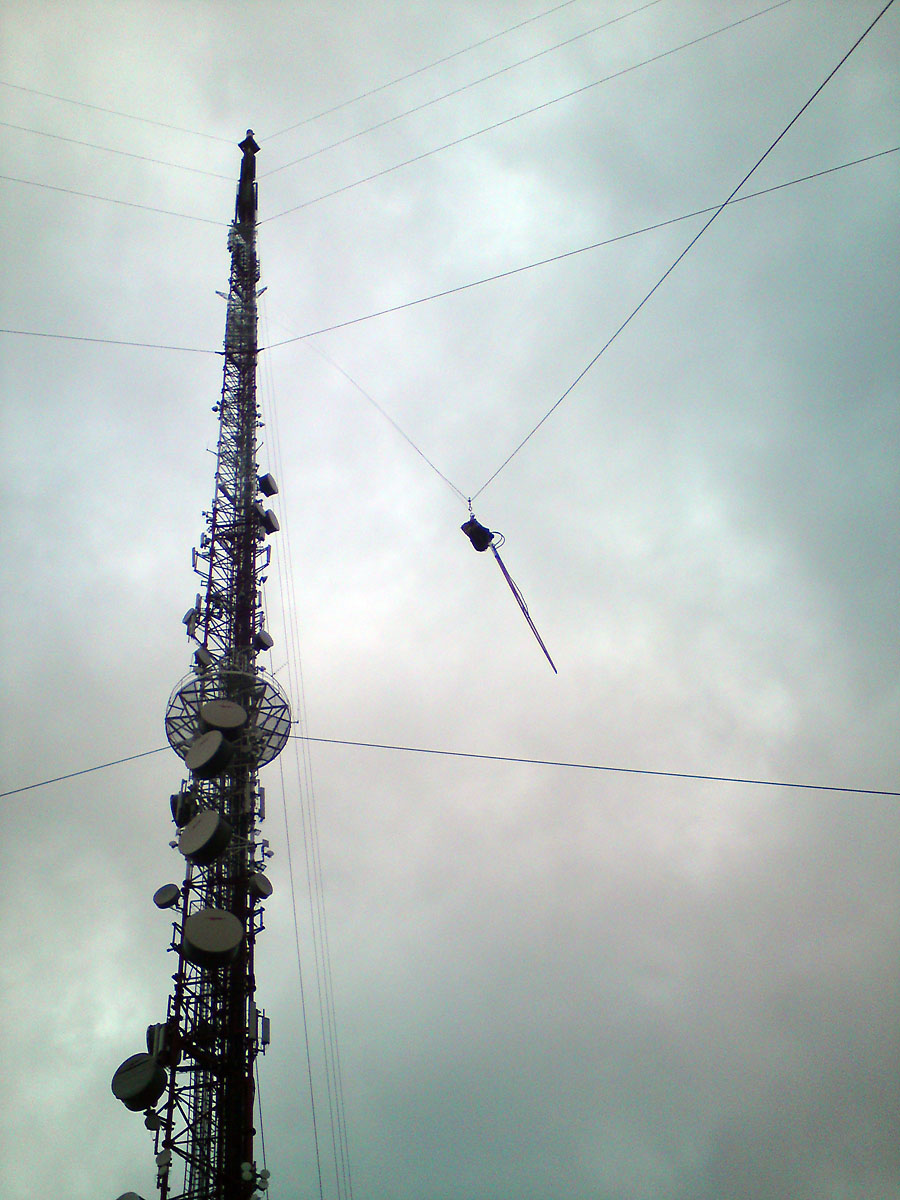

DSC02286
DSC02286 DSC02286

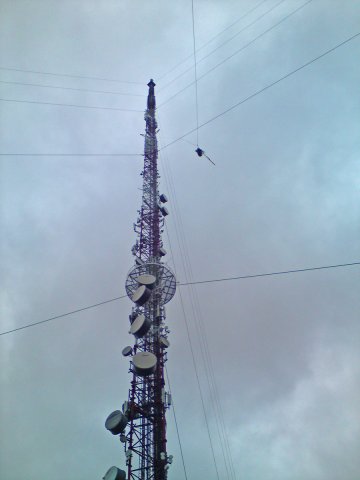

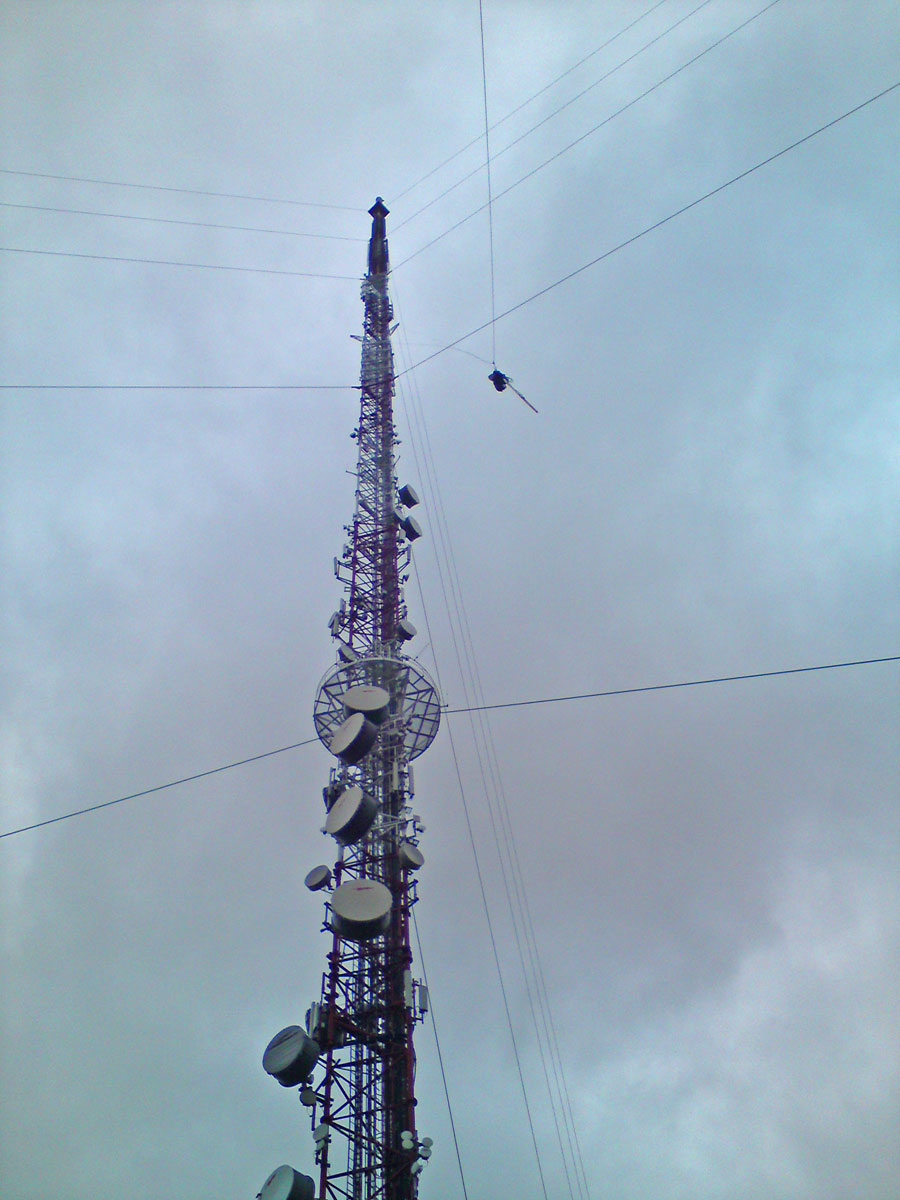

DSC02287
DSC02287 DSC02287
DSC02289
DSC02289 DSC02289
DSC02290
DSC02290 DSC02290
DSC_5422_podsta...
DSC_5422_podstawa_masztu DSC_5422_podstawa_masztu
DSC_5424_maszt_...
DSC_5424_maszt_deszczyk DSC_5424_maszt_deszczyk
DSC_5429_maszt_...

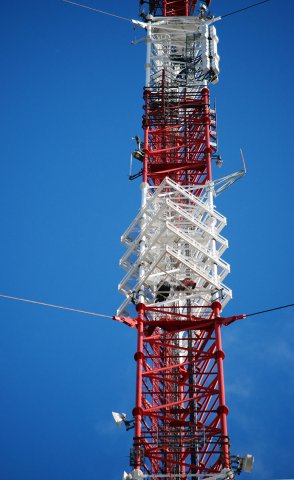

DSC_5429_maszt_150m DSC_5429_maszt_150m
