Przygotowania do zabezpieczenia nadajnika w przemienniku SR2GA
W celu zabezpieczenia końcówki mocy w nadajniku przemiennika SR2GA przed uszkodzeniem możliwym w przypadku awarii układu antenowego, zdecydowałem się zastosować podwójny izolator AIH 32100 firmy Airtech Ltd. pochodzący z demontażu (z urządzenia na pasmo 451MHz).
Izolator ten jest zbudowany z dwóch cyrkulatorów ferrytowych TDK Hexalator CU-331A, dwóch bezindukcyjnych rezystorów 50Ω i dwunastu trymerów dopasowujących impedancję. Izolator ten, pierwotnie zestrojony na 451.500 MHz dał się dobrze przestroić na częstotliwość 438.975 MHz z następującymi wynikami:
- tłumienie przepustowe = -0,85dB,
- tłumienie wsteczne = -53dB,
- dopasowanie wejścia < -33dB,
- dopasowanie wyjścia < -39dB.
Izolator z zewnątrz i wewnątrz a także charakterystyki transmisji i dopasowania można zobaczyć poniżej:

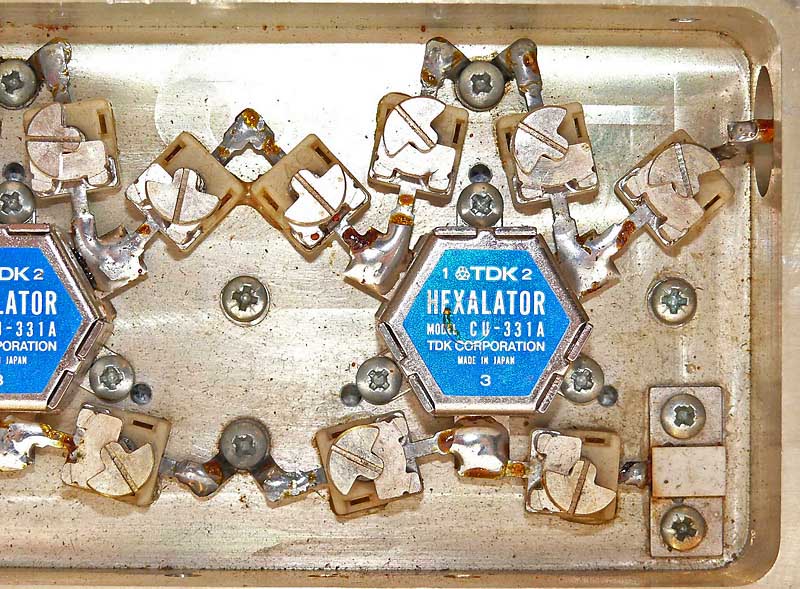

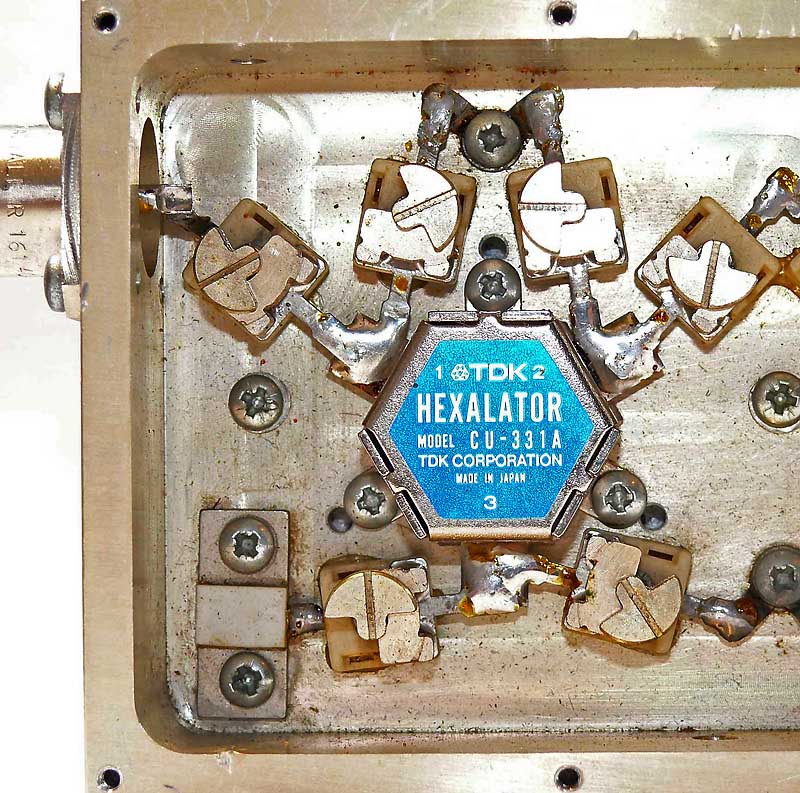

AIH3260D - Cyrk...
AIH3260D - Cyrk...

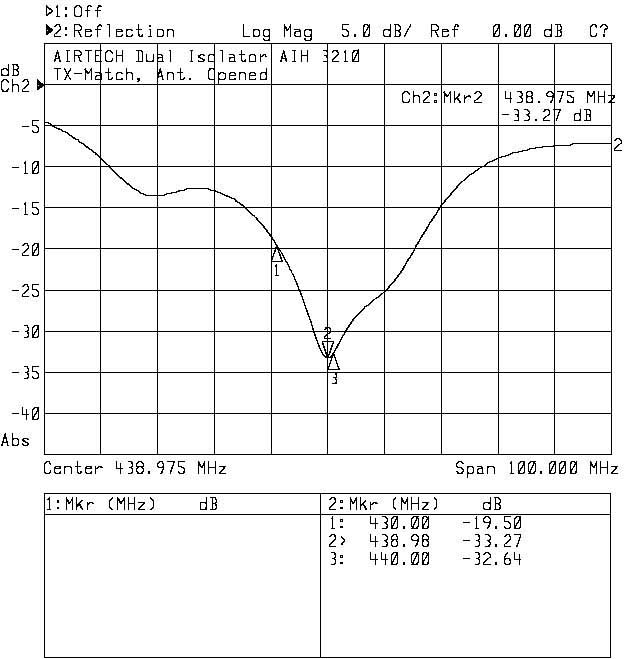

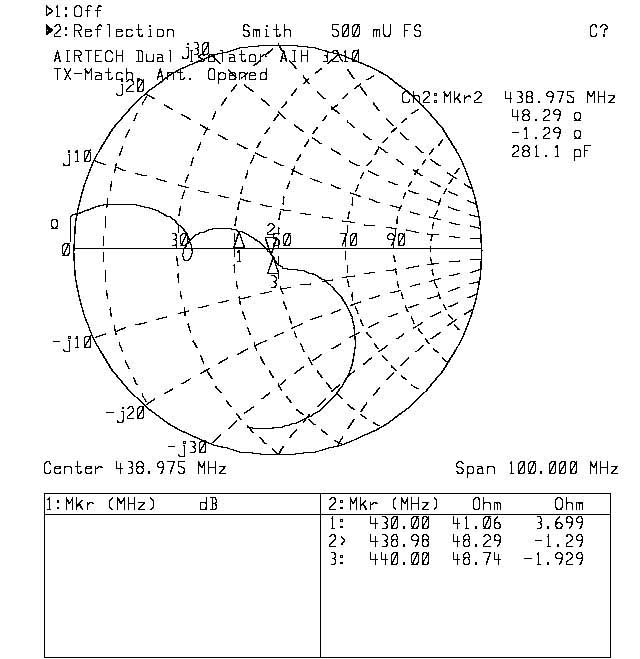

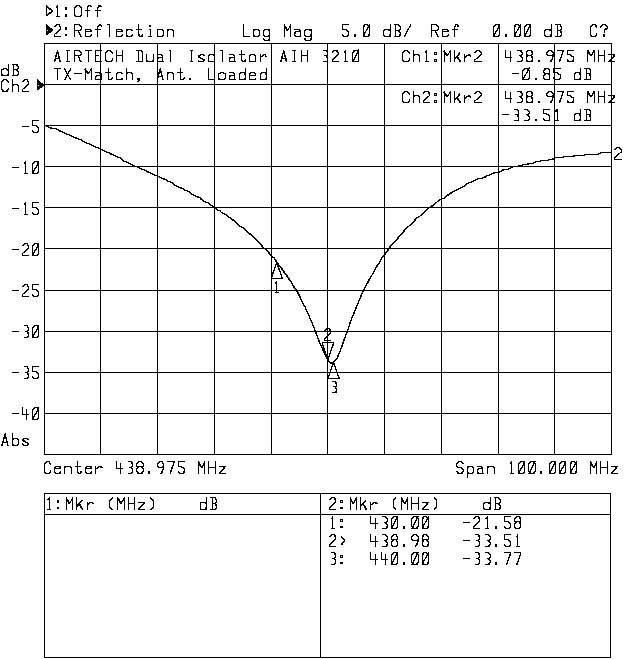

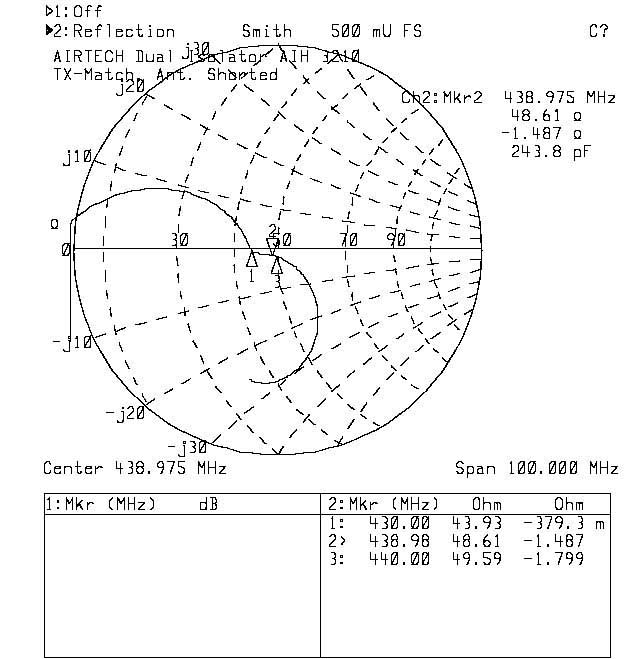

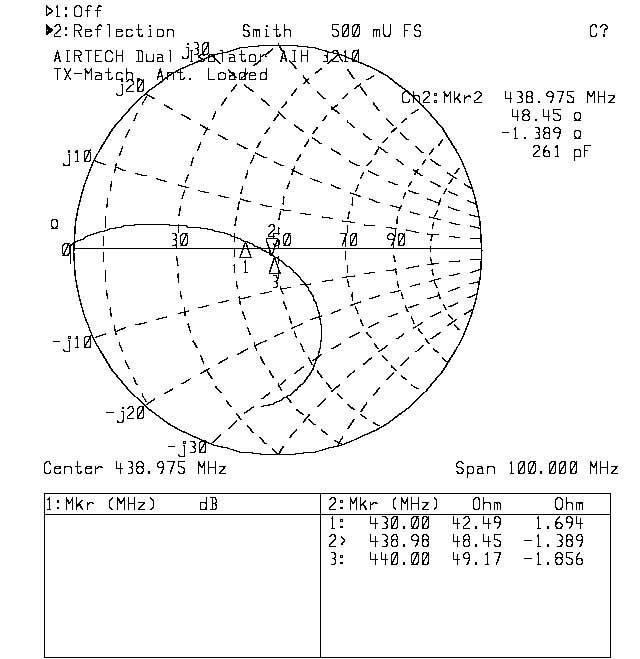

Dopasowanie wej...
Dopasowanie wej...
Dopasowanie wej...
Dopasowanie wej...
Dopasowanie wej...
Dopasowanie wej...

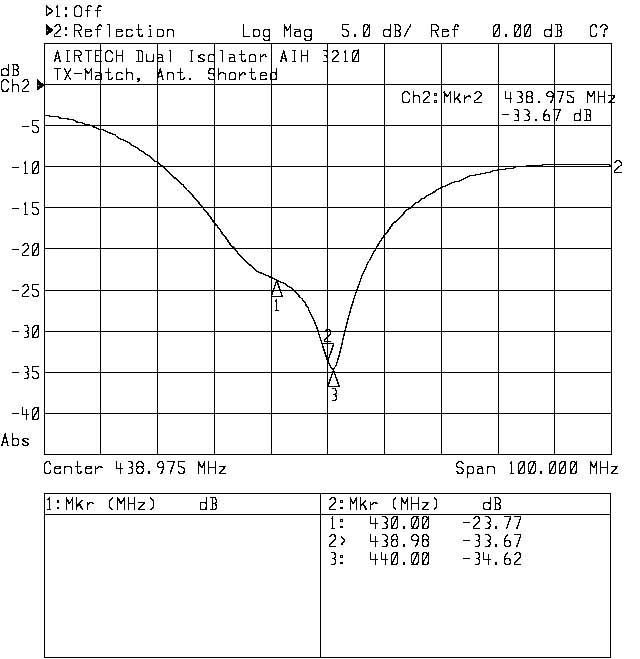

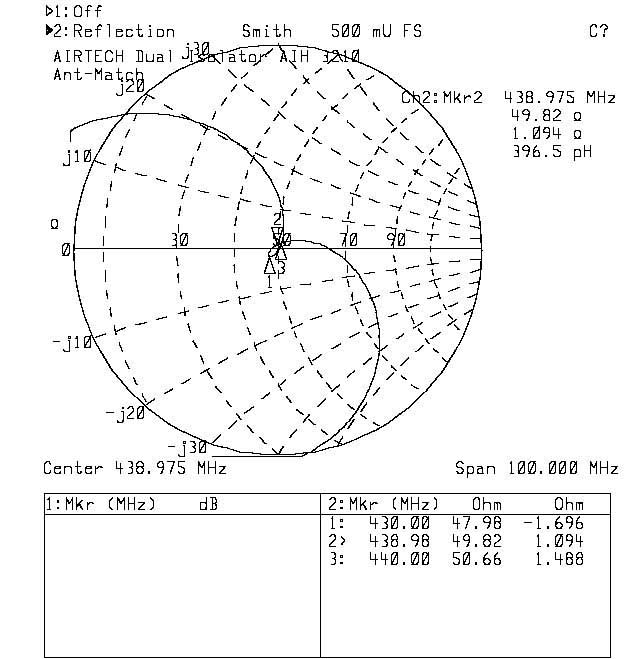

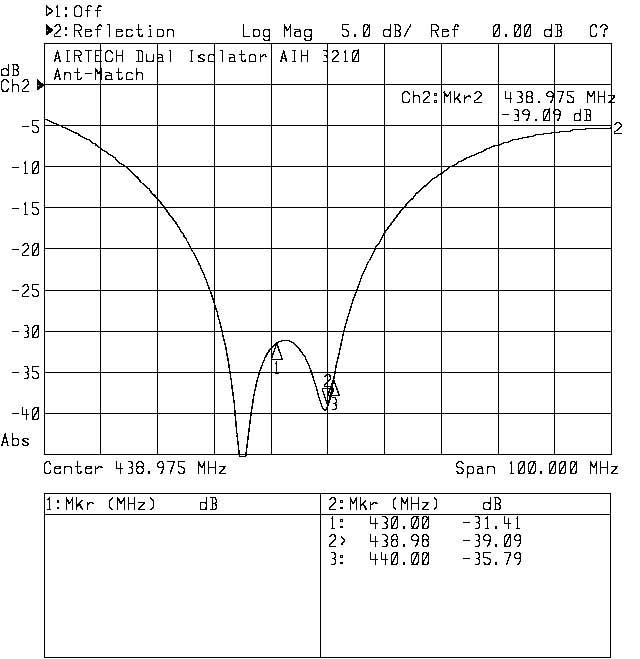

Dopasowanie wyj...
Dopasowanie wyj...
73! de SP2XDM
