SR2GA 70cm Władysławowo

Wymiana przewodów łączących moduły SR2GA

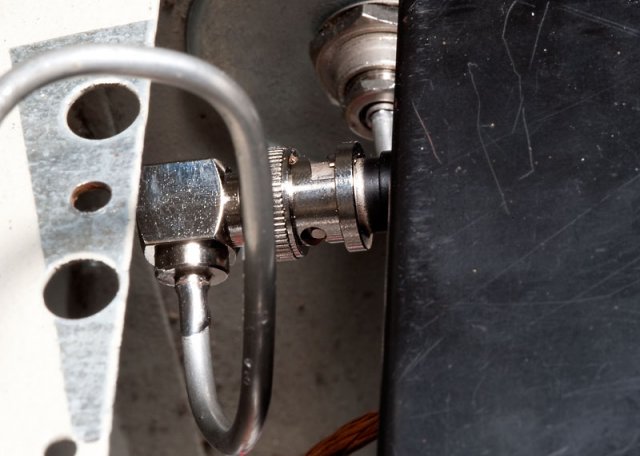

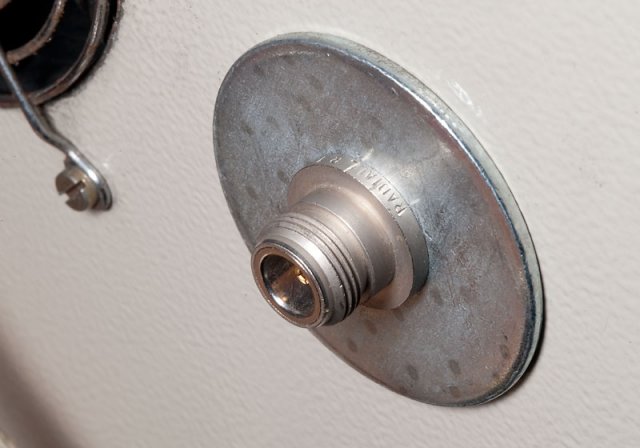

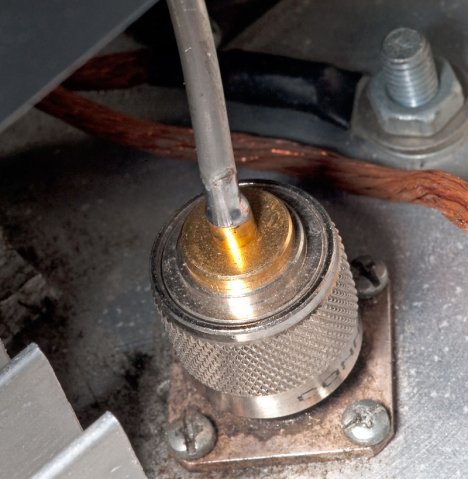

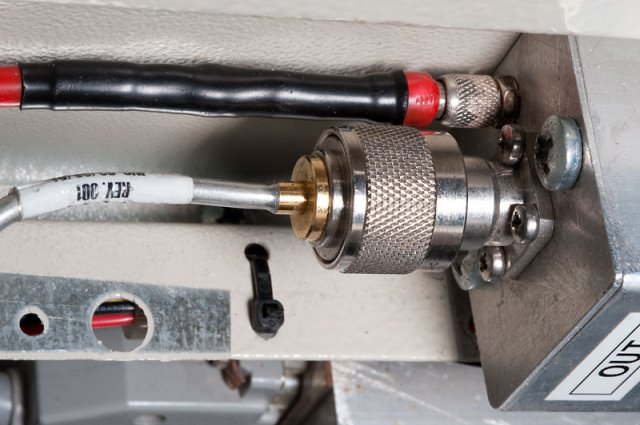

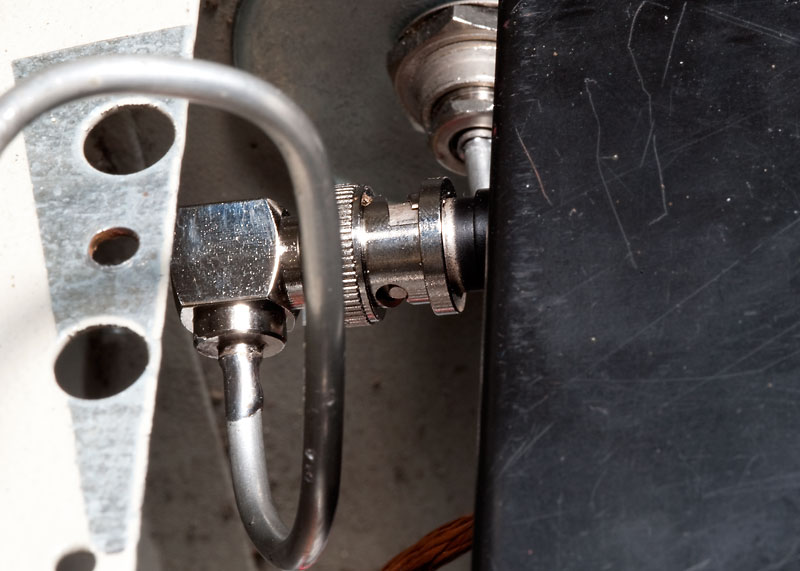

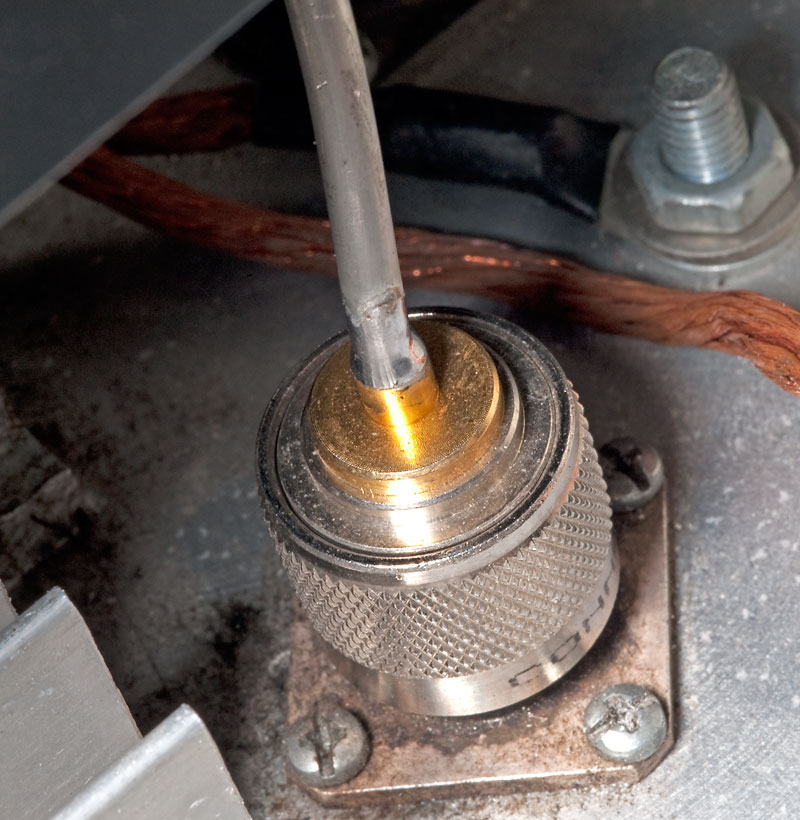

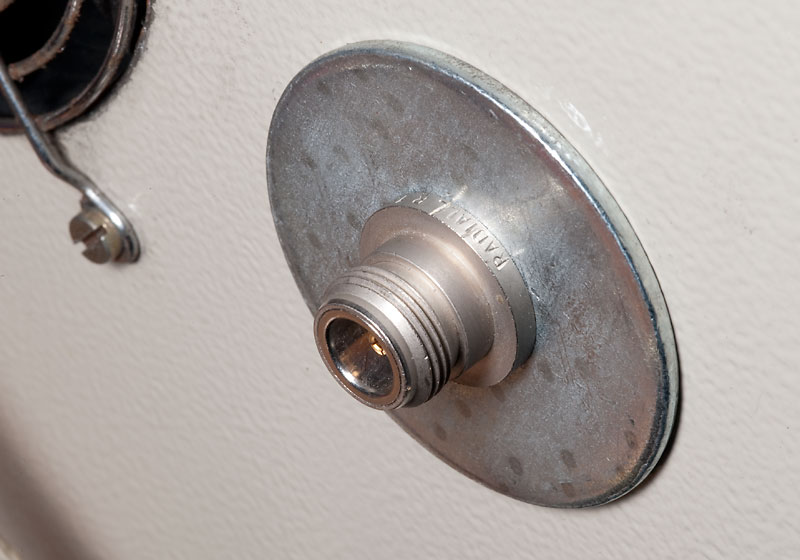

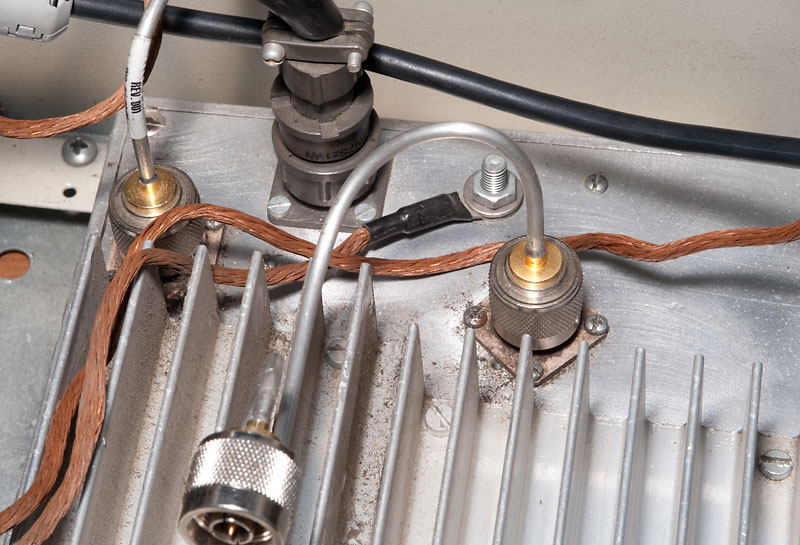

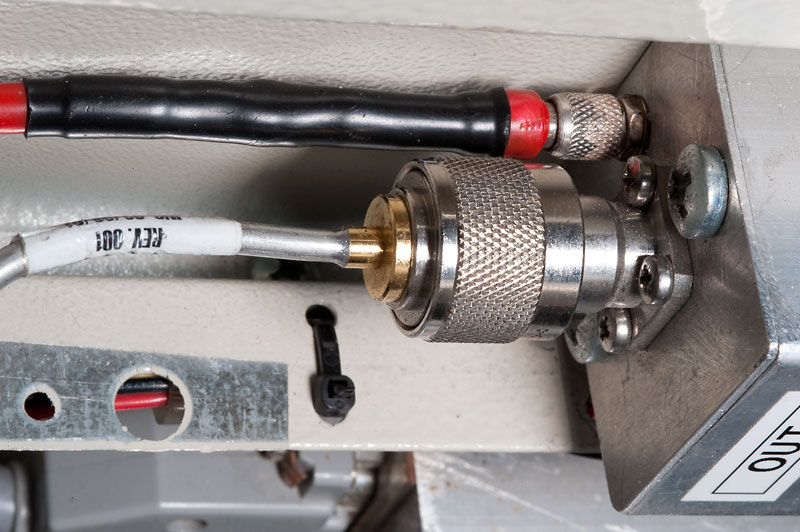

 W celu osiągnięcia maksymalnego tłumienia sygnału nadajnika na wejściu odbiornika (przed i za przedwzmacniaczem) wymieniłem wszystkie przewody łączące moduły przemiennika SR2GA na półsztywne linie (semi-rigid) typu RG402/U. Ich zewnętrzna powłoka wykonana z litej, cynowanej miedzi (rurki), izolacja z PTFE (teflonu) zas przewód wewnętrzny z srebrzonego drutu stalowego. Wykonanie to zapewnia maksymalne możliwe ekranowanie, przewyższające wartość 85 dB osiąganą przy zastosowaniu dotychczas używanych kabli w oplocie. Ponadto przewody te w paśmie 70cm zapewniają pomijalnie niskie tłumienie, a co za tym idzie również straty mocy. Zmianie uległ również sposób wyprowadzenia sygnału na zewnątrz obudowy przemiennika.



 73! de SP2XDM
