SR2KU 70cm Wieżyca

Znak: SR2KU     Kanał R101 (439,425/431,825MHz)     Moc 10W

Lokalizacja: Wieżyca - Wieża Widokowa Lokator: JO94BF43

Zezwolenie  do 26.07.2021.

  • Otwarcie tonem subakustycznym (podnośną) CTCSS 94,8Hz
  • Emisja podnośnej CTCSS 94,8Hz pozwala na nasłuch przemiennika z włączoną blokadą tonową.
  • Znamiennik telegraficzny oraz głosowy. Nadawany samoczynnie podczas relacji.
  • Funkcja radiolatarni - znamiennik głosowy nadawany co 30 minut.
  • Akustyczne tony potwierdające otwarcie, zamknięcie i koniec relacji.
  • Podłączony do systemu Echolink (666654).

Operatorzy odpowiedzialni:


Budowa:

Główne elementy z których zbudowano przemiennik to:

  • Radiotelefon Motorola GM900 - 2 szt.
  • Duplexer CELLWAVE 01-450-DRR-P645F
  • Antena AK-3/70
  • Ochronnik przepięciowy COMET CS-290P
  • Zasilacz MEAN WELL RS100-12
  • Akumulator EP12-7 - 2 szt.
  • Sterownik SQ3FYK, wersja z GSM
  • Cyrkulartor AIRTECH AIH 32100

 Tor nadawczo odbiorczy zbudowany jest z dwóch radiotelefonów marki Motorola GM900 połączonych za pośrednictwem duplexera. Układ sterowania oparty został o kontroler autorstwa kol. SQ3FYK. Sterownik wypozażony jest w moduł GSM który umożliwia nadzór nad przemiennikiem z dowolnego miejsca poprzez:

  • włączenie i wyłączenie nadajnika
  • włączenie i wyłączenie odbiornika
  • zdalny odsłuch przemiennika przez sieć GSM
  • powiadomienie SMS o zdarzeniu

Dodatkowo przemiennik został wyposażony w izolator ferrytowy zabezpieczający stopień końcowy oraz termostat i ochronniki przepięciowe w torach zasilania oraz antenowym. Przemiennik został zabudowany w szafce sterowniczej o wymiarach 500x300x200mm.

Przemiennik powstał i pracuje dzięki współpracy i pomocy:

  • Gmina Stężyca oraz p. Andrzej Młyński - udostępnienie lokalizacji
  • SQ2LYW, SQ2LYF, SQ2IHP, SP2AYC, SQ2JSN i SQ2KL - wsparcie psychiczne, idea
  • SP2XDM - zestrojenie duplexera i cyrkulatora, porady techniczne i prace pomiarowe
  • ROGER Radiokomunikacja - instalacja anteny, montaż układu zasilania i szafy przemiennika
  • OT09 PZK - zakup sterownika i anteny
  • SQ2*** - udostępnienie głosu do komunikatów przemiennika

Wszystkim biorącym udział w przedsięwzięciu serdecznie dziękuję za poświęcony czas i środki.

Zdjęcia:

Najnowsze informacje o przemienniku:

Strojenie elementów przemiennika SR2KU

 6 września 2011 zestroiliśmy podwójny izolator ferrytowy AIRTECH i dokonalismy wyboru radiotelefonu, który będzie spełnanił funkcję odbiornika w przemienniku SR2KU.

 Czułośc odbiornika w Motoroli GM900 wynosi 0,16μV przy 12dB SINAD.

 Moc na wyjściu przemiennika, za izolatorem i duplekserem wynosi 12,5W.

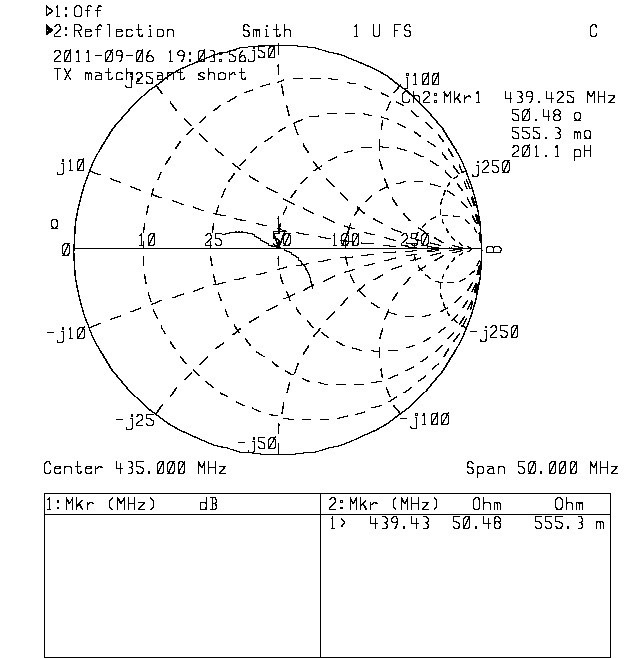

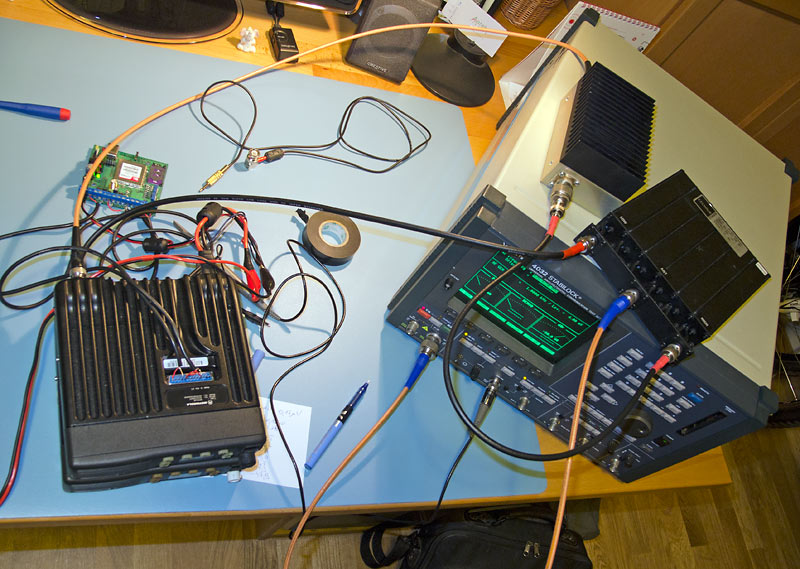

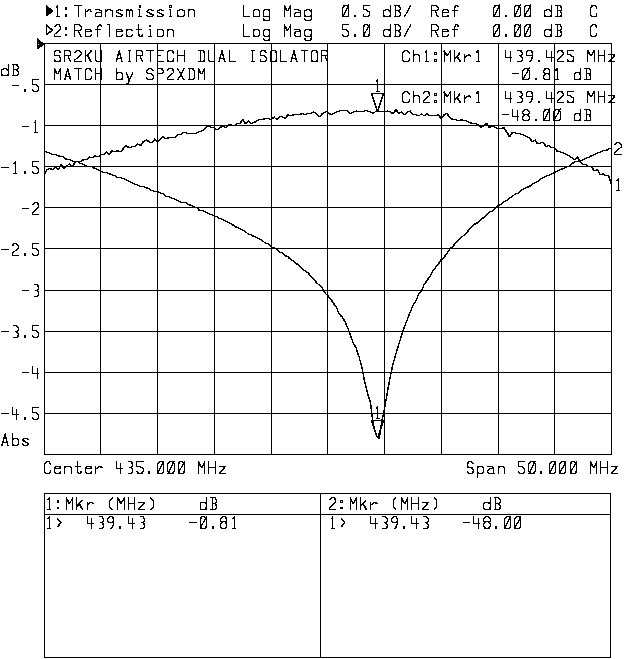

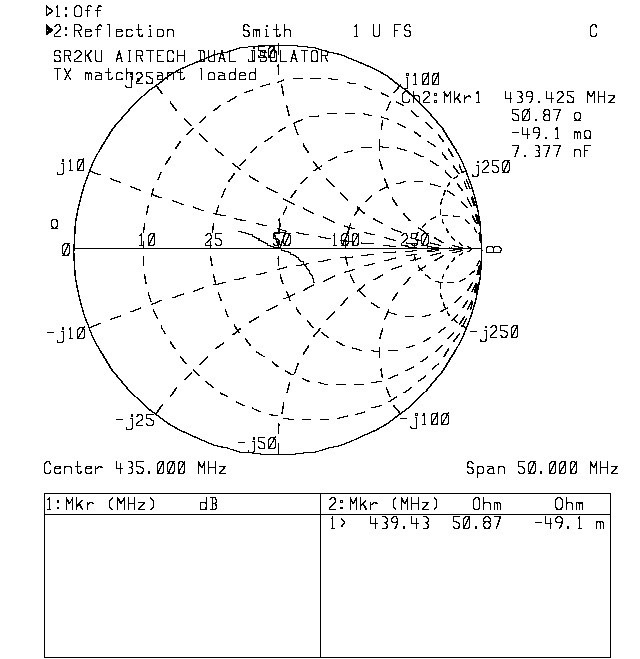

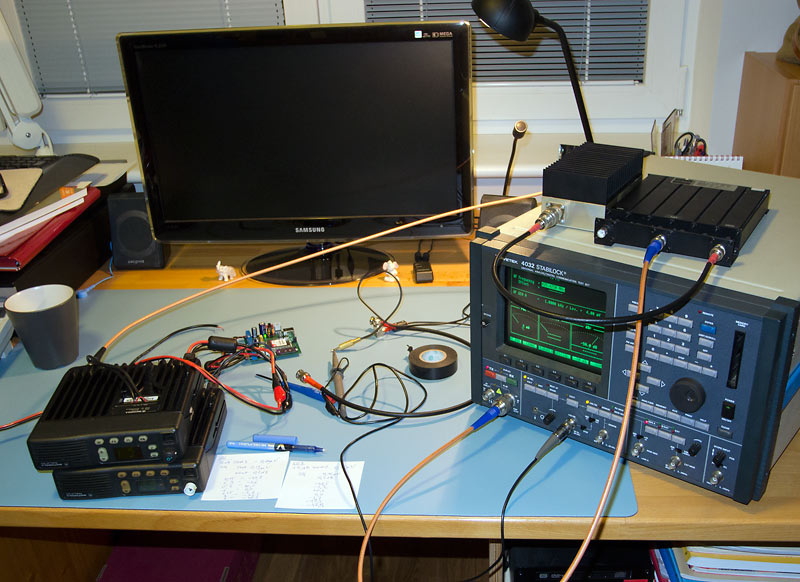

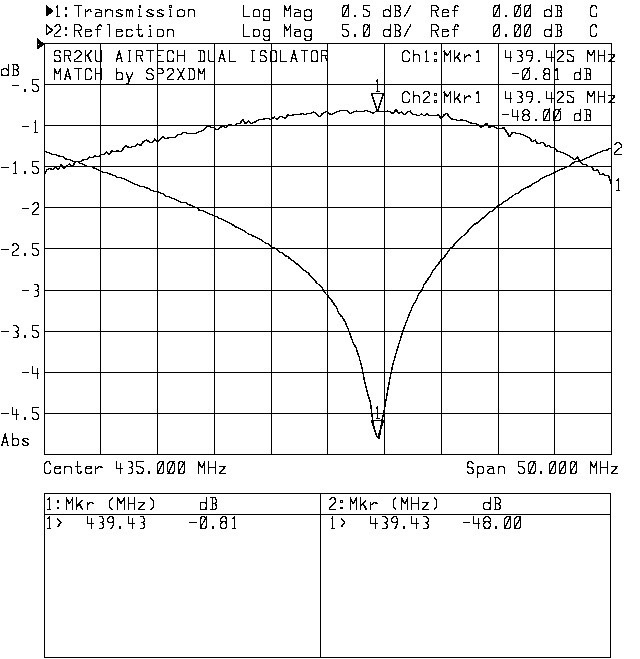

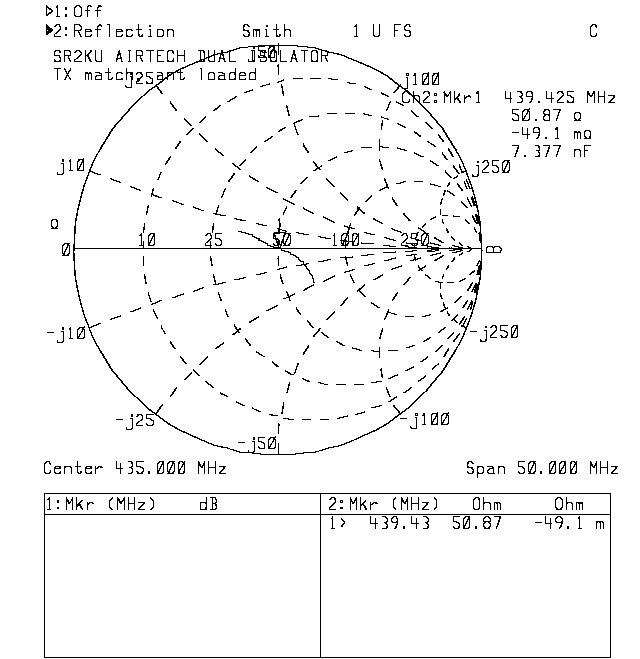

Kilka zdjęć z naszych prac, oraz wyniki strojenia izoaltora zamieszczam poniżej.
