SR2GA - Charakterystyki dupleksera K&L

Legenda:

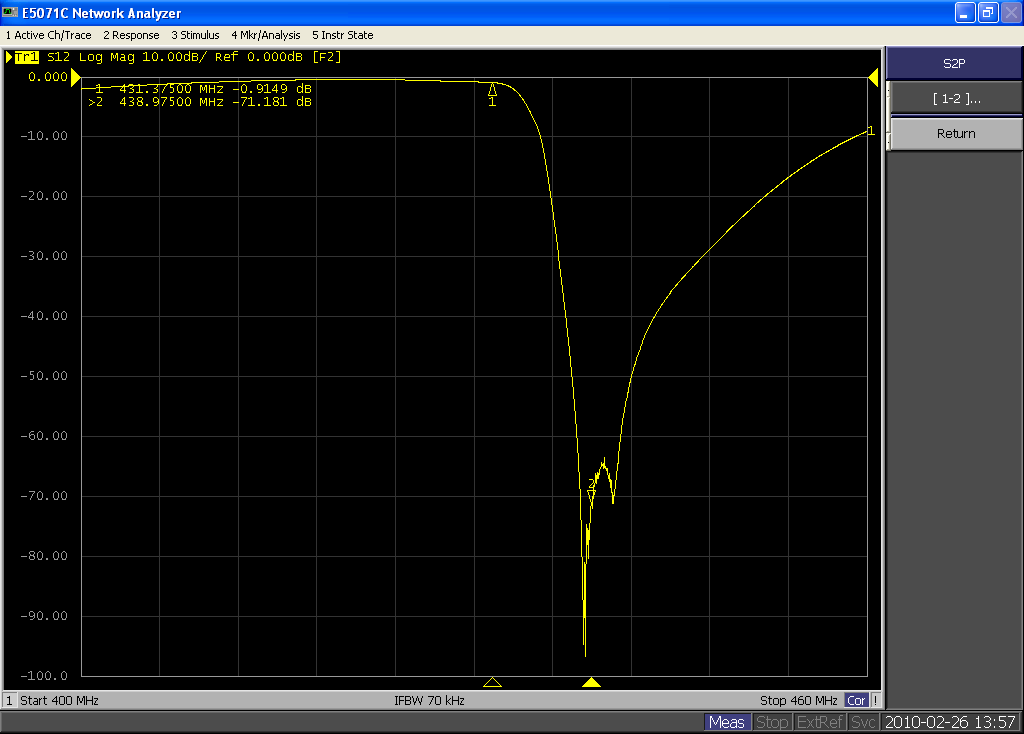

• S12 (kolor żółty) - charakterystyka tłumienia w funkcji częstotliwości,

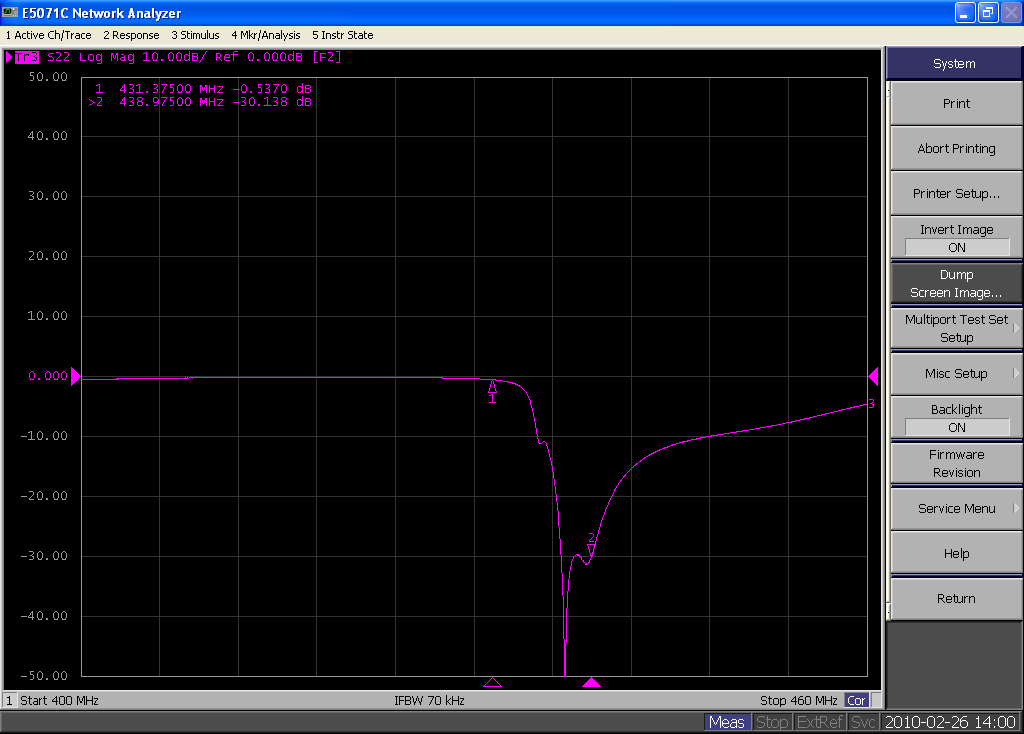

• S11 (kolor niebieski) - charakterystyka odbicia na złączu antenowym,

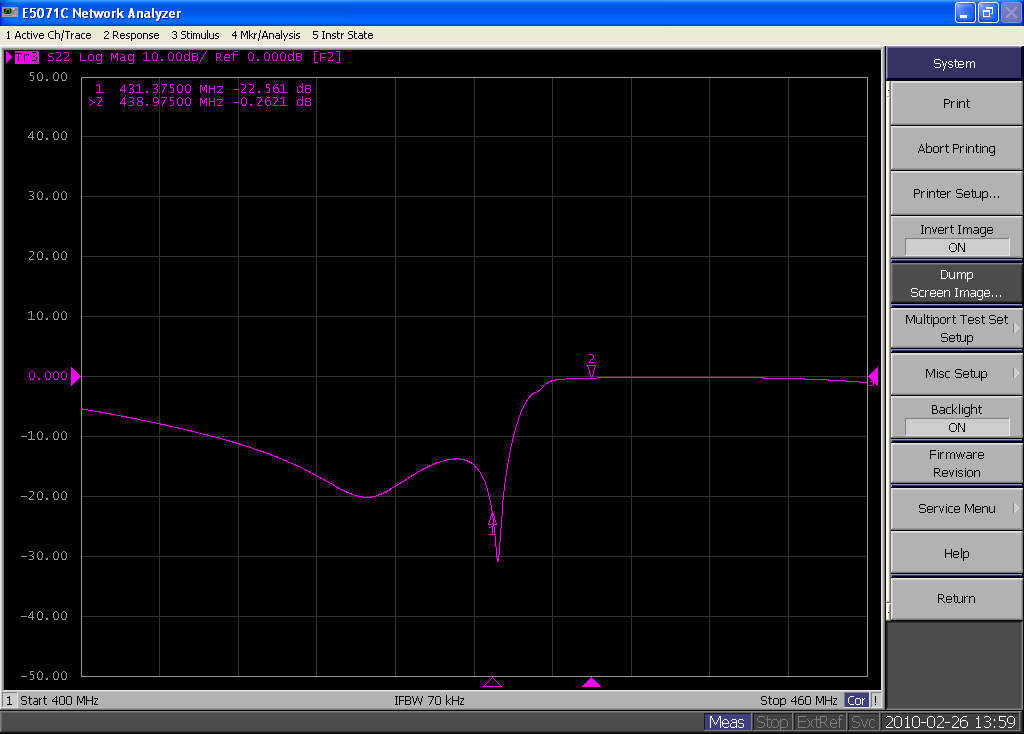

• S22 (kolor fioletowy) - charakterystyka odbicia na złączu nadajnika / odbiornika,
• marker 1 - 431,375MHz,
• marker 2 - 438, 975MHz.
