Stacja nasłuchowa AIS SP2XDM

Na wyposażenie mojej stacji nasłuchowej systemu AIS składają się:
  • Dwukanałowy odbiornik AIS Comar SLR200NG
  • Antena Radmor 32819/3 (2x 5/8λ) +3dBd
  • 12m kabla 1/2" Andrew LDF4-50A
  • Filtr pasmowy ¼λ 7" Sinclair YA2-02170-01
  • Filtr pasmowy ¼λ 5" Decibel DB-4003

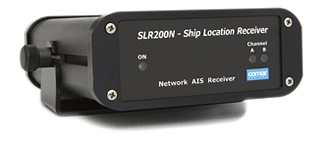

Odbiornik AIS SLR200NG - fot. producenta

Stacja pracuje całodobowo, odebrane dane są analizowane do własnych celów badawczych, oraz transmitowane do serwisów internetowych, obrazujących ruch statków w czasie rzeczywistym:

shiplogo aishub teaser 220x90 explorer21

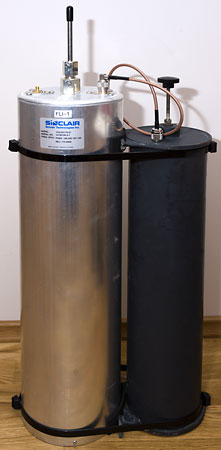

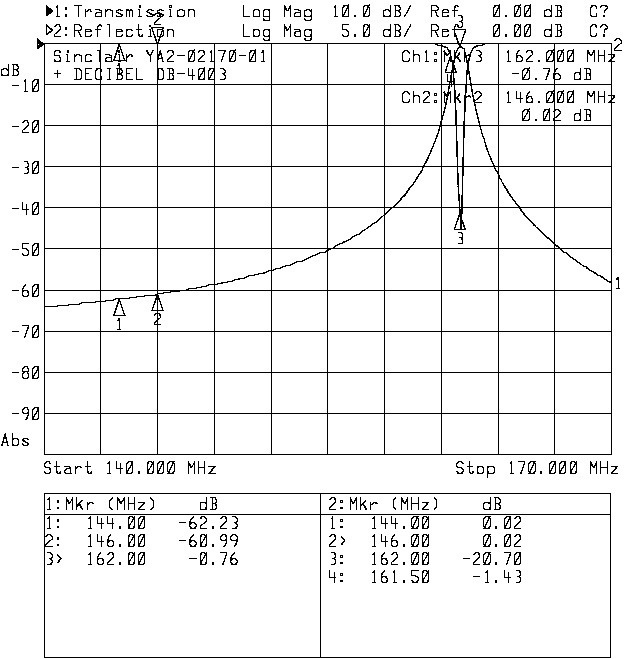

Filtr pasmowy, złożony z dwóch pełnowymiarowych rezonatorów ćwierćfalowych, zapewnia 60dB tłumienia w paśmie amatorskim 144-146MHz (14MHz odstępu od pasma AIS 162MHz) co pozwala na niezakłócony odbiór sygnałów AIS podczas nadawania na paśmie 2m, przy okazji całkowicie eliminując zakłócenia z pobliskich stacji ruchomych, monitoringów i innych. Tłumienie filtra na pozostałych pasmach amatorskich przekracza 100dB zaś tłumienie w paśmie AIS nie przekracza 0,8dB. Większy z rezonatorów o 7" średnicy i 90cm wysokości zapewnia tłumienie w paśmie 2m równe  32dB, zaś mniejszy o średnicy 5" i wysokości 75cm 28dB. Oba rezonatory połączone są odcinkiem kabla RG142 o długości ½λ dla f=162MHz.



filtry  Filtr pasmowy AIS

 Dystrybucją strumienia danych NMEA zajmuje się program AISDispather w wersji dla systemów Linux, uruchomiony pod kontrolą systemu CentOS 6, zainstalowanym na komputerze DELL Optiplex F160 z procesorem Intel Atom 1,6GHz single core HT, Dyskiem SSD 16GB Kingston SSDNow i 2GB RAM.
