Test Preselektora Alcatel-Thomson 16 617 012

Z klubu SP2YWL ptrzymałem do drobnej przeróbki i sprawdzenia zakupiony niedawno za pośrednictwem jednego z serwisów aukcyjnych preselektor produkcji Alcatel-Thomson.

Oznaczenia na obudowie:

Filtre de Proximite

Code gend. FILTR066

Ref. Fabr. 16 617 012

Preselektror ten jest zbudowany w postaci filtru typu pi o jednocześnie przestrajanych dwóch cewkach i trzech kondensatorach. Współbieżne strojenie zapewnia zestaw przekładni napędzany jedną osią. Pełne sześć obrotów osi napędowej zapewnia zakres przestrajania częstotliwości środkowej od 1,9 do 19,36MHz. Szerokości filtru dla pasm amatorskich mieszczących się w zakresie przestrajania prezentuje poniższa tabela. Dopasowanie w zakresie przestrajania przy Z₀=50Ω wacha się w granicach -20-30dB co należy uznać za bardzo dobry wynik. Preselektor nadaje się wyłącznie do pracy w układzie odbiornika lub ewentualnie nadajnika QRP. Jak na profesjonalne urządzenie przystało całość konstrukcji wykonana jest na bardzo wysokim poziomie, gwarantującym wieloletnią niezawodną eksploatację. Testowany egzemplarz był zupełnie nowy, pochodzi zapewne z wyprzedaży zapasów magazynowych.

	Tłumienie	-3dB	-6dB	-30dB
1,8Mhz	-1,98dB	0,102MHz	0,134MHz	0,557MHz
3,5MHz	-1,94dB	0,208MHz	0,237MHz	1,141MHz
7MHz	-1,66dB	0,379MHz	0,504MHz	2,152MHz
10MHz	-1,63dB	0,524MHz	0,709MHz	3,095MHz
14MHz	-1,66dB	0,751MHz	1,024MHz	4,536MHz
18MHz	-1,82dB	0,965MHz	1.323Mhz	5,899MHz

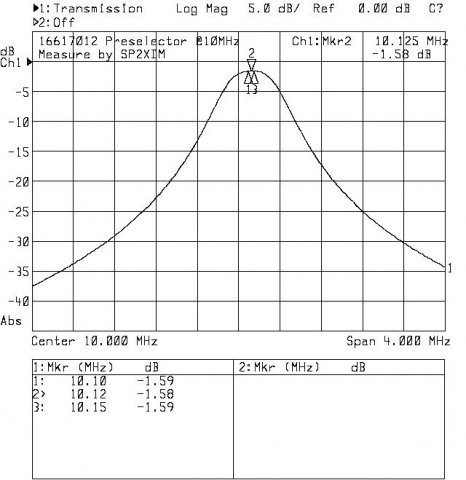

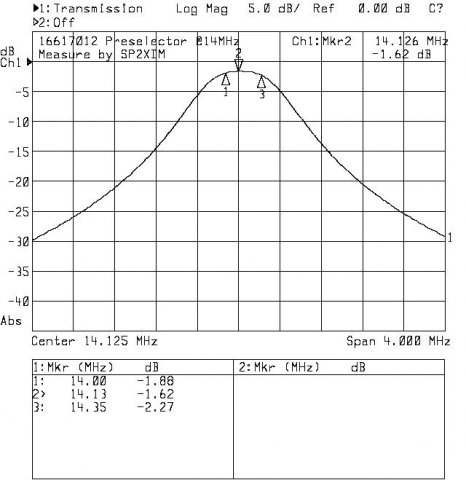

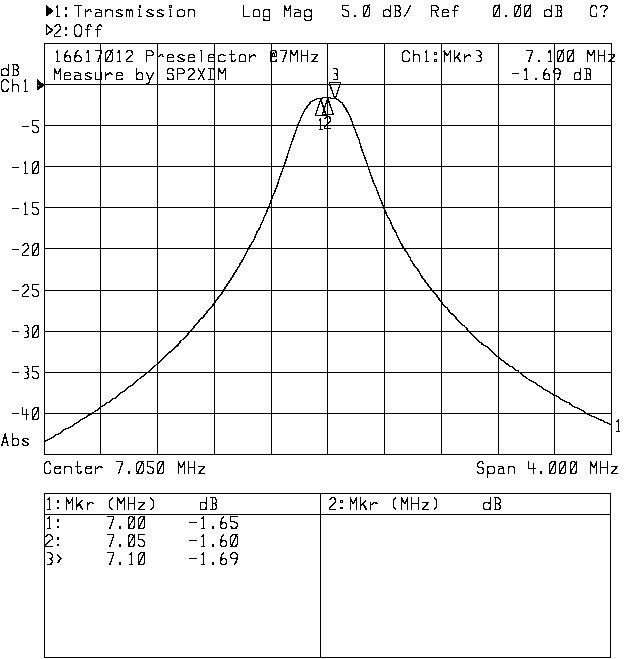

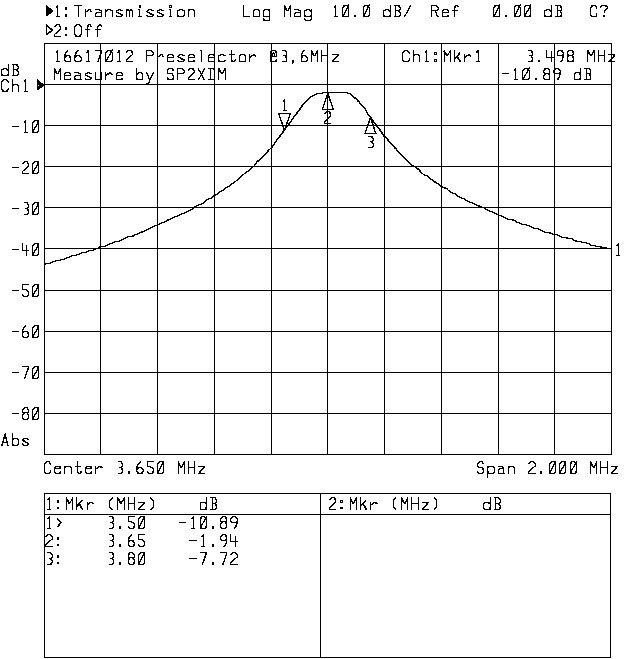

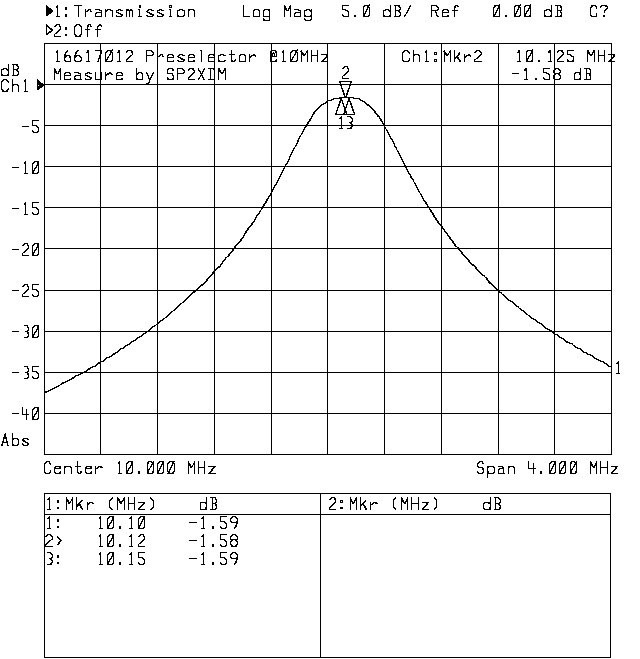

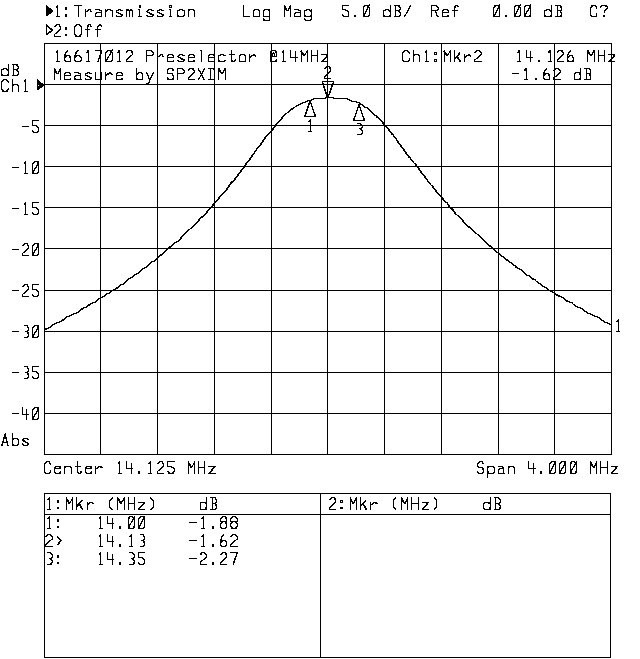

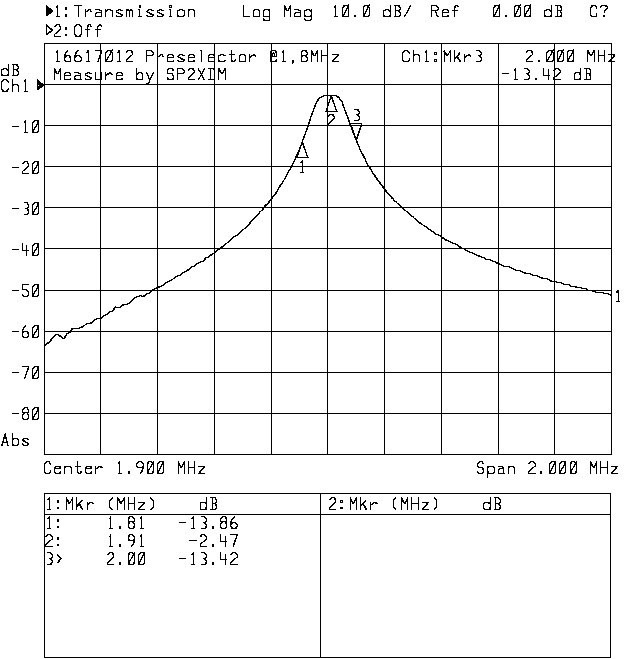

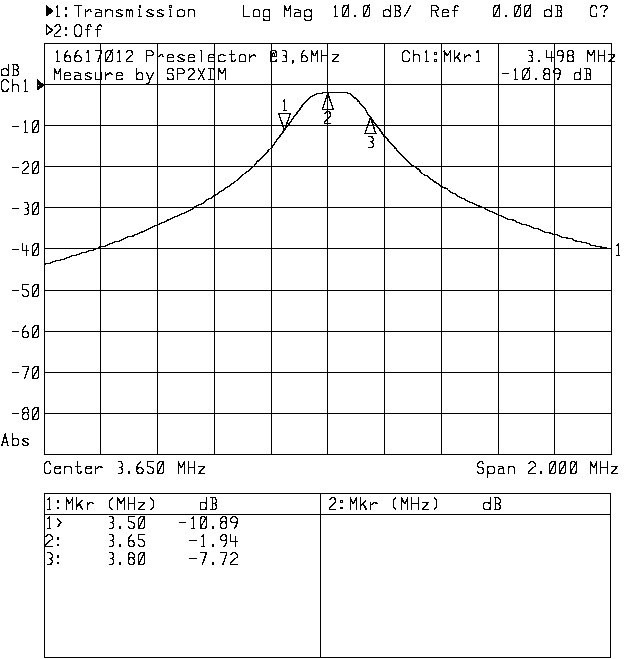

Poniżej znajdują się wybrane wyniki pomiarów, dające pogląd na kształt charakterystyki preselektora oraz zdjęcia pokazujące jego wewnętrzną budowę. Markery czestotliwości na załączonych charakterystykach pozwalają odczytac wartości tłumienia na początku, w środku i na końcu każdego z pasm amatorskich przy ustawieniu czestotliwości środkowej preselektora na środek danego pasma.

Sądzę, że preskaler ten może to być ciekawym uzupełnienie stacji krótkofalowej w dobie coraz większego poziomu zakłóceń. Informacje publikowane przez sprzedawców o rzekomym niezwykle łatwym przestrojeniu tego preselektora w taki sposób, aby obejmował pasma od 1,8 do 21MHz lub więcej można uznac za mocno naciągane. Do przestrojenia tego filtra niezbędne są przyrządy - których próżno szukać u większości amatorów. Budowa wbrew pozorom jest dość złożona a fakt współbieżnego przestrajania aż sześciu elelmentów powoduje komplikacje z uzyskaniem dopasowania w całym zakresie pzestrajania. Mozliwe jest takie przerobienie filtra, aby obejmował np zakres 21MHz, i zachował stromośc zboczy oraz dopasowanie, ale za cenę utraty pasm 1,8 i 3,5MHz. Słabym punktem konstrukcji preselektora są kondenatory C03 i C04. Są one wykonane w postaci pokrytych izolacją pręcików wsuwających się w srebrzone rurki, zamocowane jednym końce na suwadle. Styk elektryczny elektrody ruchomej zapewnia rozcięta blaszka z brązu, łącząca gwinty obu kondensatorów. Niestety - wykoananie takie jest jednak zawodne - styk jest niepewny co skutkuje zmianami charakterystyki przy, nawet lekkim, popukiwaniu w obudowe filtra. Dołożenie przeciwnakrętek zdecydowanie załatwia sprawę. Drugim mankamentem jest mocowanie rdzeni ferrytowych za pośrednictwem odcinków srebrzanki wlutowanych w wydrążone śruby z nacięciem (L01, L02). Ponieważ punkt lutowania znajduje się w nacięciu śruby to mocniejsze wciśniecie wkrętaka w nacięcie powoduje zerwanie dośc kiepskiej jakości lutów i wepchnięcie srebrzanki mocującej rdzeń do środka. Powoduje to utratę mechanicznego sprzężenia pomiędzy śrubą a rdzeniem i wymaga naprawy - ponownego lutowania. Do naprawy najlepiej wykręcić śrubę a rdzeń wyjąc przez otwór z tyłu i polutowac stroik poza preskalerem (odprowadzjąc ciepło z srebrzanki pomiędzy punktem lutowania a ferrytrm - ponieważ ferryt umocowany jest do srebrzanki klejem).
