Test filtra dolnoprzepustowego Rohde & Schwarz HS 9095

 Od jakiegoś czasu w serwisie Allegro pojawiły się w sprzedaży filtry dolnoprzepustowe HS9095 firmy Rohde & Schwarz, nadające się zdaniem sprzedawcy na pasmo krótkofalarskie 144-146MHz.

 Jeden z naszych kolegów, Stefan SP4SKN, postanowił zakupić takie filtry i zanim je zastosował w konstruowanym PA na 2m - postanowił zweryfikować ich parametry.



 Miałem przyjemność zbadać dwa egzemplarze takiego filtra i z całą pewnością mogę stwierdzić co następuje:

  • filtry są wykonane na bardzo wysokim poziomie. Zachowują minimalne tłumienie IL
  • pasmo przepustowe wynosi 10-400MHz,
  • filtry nie nadają się jako dolnoprzepustowe dla pasma 2m, ponieważ nie tłumią drugiej harmonicznej, a trzecią tłumią zaledwie o 10-12dB,
  • filtry nie nadają się również na pasmo amatorskie 70cm, ponieważ tłuminie w tym paśmie mieści się w granicach 10,2dB<=IL<=15,46dB.

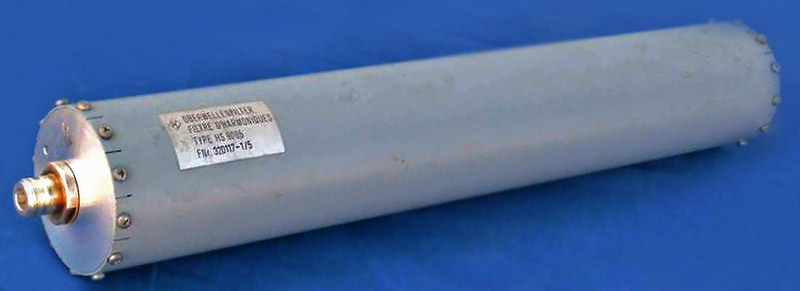

Filtr dolnomprz...
Filtr dolnomprzepustowy Rohde & Schwarz H9095 Filtr dolnomprzepustowy Rohde & Schwarz H9095

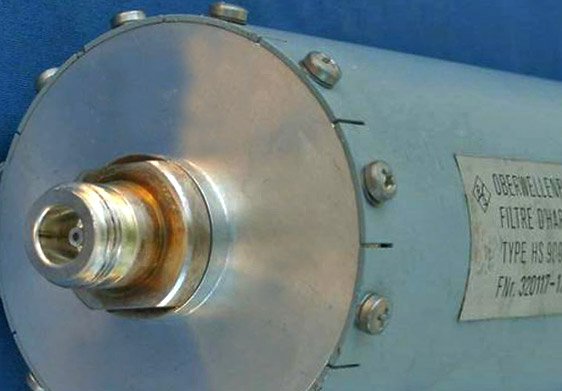

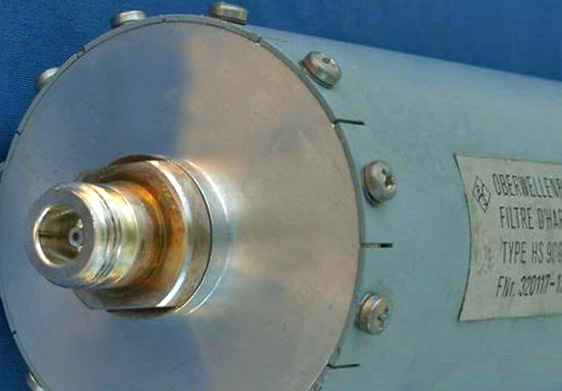

Gniazdo N
Gniazdo N Gniazdo N

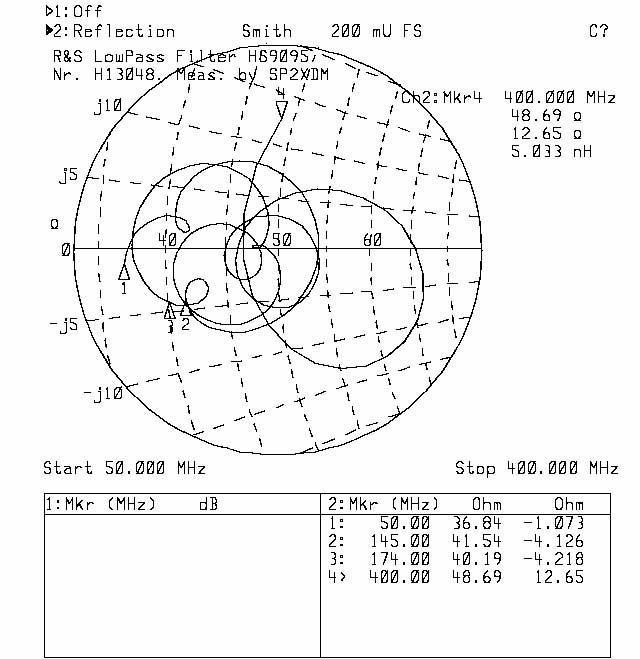

Dopasowanie w z...
Dopasowanie w zakresie 50-400MHz Dopasowanie w zakresie 50-400MHz

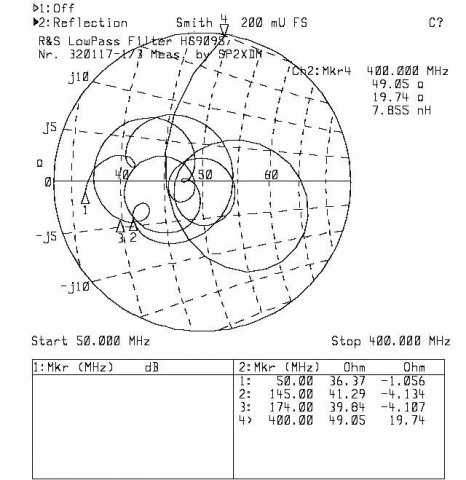

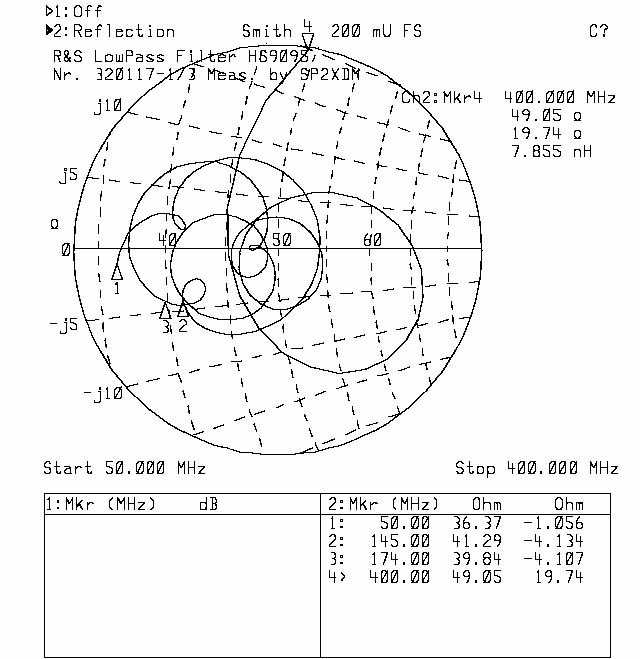

Dopasowanie w z...
Dopasowanie w zakresie 50-400MHz (drugi egzemplarz) Dopasowanie w zakresie 50-400MHz (drugi egzemplarz)



 Podsumowując - jest  to bardzo wysokiej klasy filtr NIE nadający się do zastosowań krótkofalarskich.

 Przeróbka takiego filtra na pasmo 70cm jest możliwa, wymaga jednakże dużo pracy. Należy skrócić wszystkie elementy linii, zarówno o niskim Z0 - tworzące kondensatory jak i wysokim - tworzącym cewki. Wiąże się to oczywiście ze skróceniem całego cylindra. Konstrukcja takich filtrów opisana jest w języku francuskim na stronie Dominique F1FRV.




 Pomiary wykonałem dnia 2010-06-11 za pomocą analizatora sieci HP8711A.  Kalibrację zapewnia zestaw CKB050 EAGLE.
