Projekty krótkofalarskie

Ośmioobwodowy duplekser 2m o dużej dobroci wg. SP2XDM

 W 1994 roku, w gronie kolegów, którzy wzięli udział w budowie przemiennika 70cm SR2GA pojawiła się myśl, aby zbudować przemiennik na pasmo 2m. Podstawową przeszkodą, jaką widzieliśmy wówczas było zbudowanie lub zakupienie filtra dupleksowego o parametrach wystarczających, aby przy odstępie częstotliwości nadajnika i odbiornika równej 600kHz odbiornik był odporny na intermodulację i nie spadała jego czułość w obecności sygnału nadajnika. Zakup gotowego filtra wydawał się niemożliwy ze względu na zbyt wysoką cenę, w stosunku do naszych możliwości finansowych. Próba zgromadzenia odpowiedniej kwoty również okazała się nieskuteczna, ze względu na zbyt małe zaangażowanie lokalnego środowiska.

 Podjąłem się zatem zadania samodzielnego zbudowania filtra dupleksowego, nie mając świadomości ile trudności może to sprawić. Początkowo sprawa wydawała się prosta - w "Poradniku Ultrakrótkofalowca" kol. SP6LB opisał budowę dupleksera na pasmo 2m a i w dawnych publikacjach ARRL można było coś znaleźć na ten temat. Okazało się jednak, że sam zapał nie wystarczył na przeszkodzie stanęły po części brak doświadczenia, zaplecza maszynowego i aparatury pomiarowej. Po długim czasie, z jeszcze dłuższą przerwą udało się jednakże osiągnąć sukces, który pozwolił na użycie dupleksera w przemienniku. Budując go zrozumiałem kilka istotnych zjawisk i zależności, nabrałem pewnego dystansu w stosunku do realizacji pomysłów wytworzenia czegoś w warunkach amatorskich - co zazwyczaj produkują wyspecjalizowane firmy posiadające bogate zaplecze.
 Na mojej stronie można znaleźć kilka artykułów dokumentujących prace nad duplekserem, ale ponieważ otrzymuję sporo zapytań na ten temat, postanowiłem je zebrać i uczynić łatwiej dostępnymi. Ponadto po wielu latach od tamtej budowy zgromadziłem sporo wiedzy teoretycznej, doświadczenia w strojeniu i przebudowałem z różnym skutkiem wiele konstrukcji fabrycznych z innych pasm na amatorskie. Całe to doświadczenie pozwolił mi zdecydować się, aby zbudować filtr dupleksowy na pasmo 2m z materiałów dostępnych w sprzedaży obecnie (w 2012 roku), w sposób amatorski ale o parametrach na poziomie nie ustępującym najlepszym rozwiązaniom przemysłowym.
 Opis mojej pierwszej konstrukcji - krok po kroku od początku po końcowy etap modernizacji:

 Duplekser ten, był jak na tamte czasy akceptowalny i do dziś działa w przemienniku SR2C. Nowa konstrukcja, która ma spełnić wymogi instalacji na obiekcie RTCN Chwaszczyno będzie zbudowana z zupełnie innych materiałów i będzie pozbawiona kilku istotnych błędów, np. braku łatwej regulacji współczynników sprzężeń i kompensacji termicznej.

Założenia teoretyczne nowego dupleksera:

  • układ mieszany Bp-Br/Bp
  • dobroć pojedynczego rezonatora współosiowego (równoległego) nieobciążonego Q > 5000,
  • dobroć pojedynczej pętli rezonatora szeregowego pułapki w układzie Bp-Br Q > 600,
  • separacja TxRX przy δf=600kHz lepsza niż 90 dB,
  • straty IL < 1.5dB,
  • tłumienie pozapasmowe (w szerokim zakresie) co najmniej 20dB,
  • niski dryft temperaturowy,
  • konstrukcja bazująca na dostępności materiałów w sprzedaży detalicznej (rury, profile),
  • wykonanie przy użyciu minimalnego zestawu narzędzi (popularnej klasy tokarka, frezarka manualna, narzędzia ręczne).

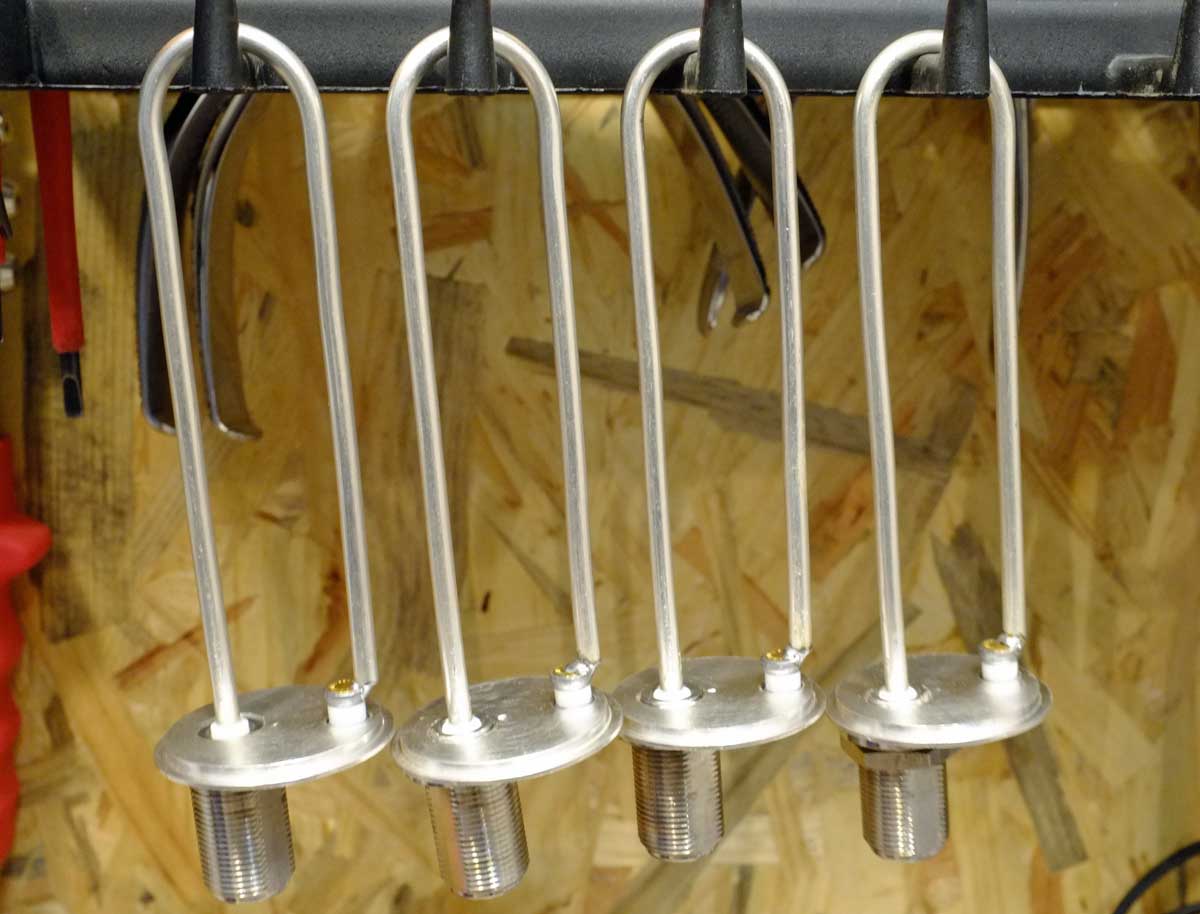

 Wykonanie pętli sprzęgających - sześć sztuk pułapek szeregowych z kondensatorem (Bp-Br) i cztery sprzęgacze do obwodów typu Bp. Wszystkie pętle wykonane jako obrotowe, na podstawach wytoczonych z pręta mosiężnego ø= 40 mm. Grubość tarczy 3mm, zagłębienie 2mm, średnica podtoczenia 35.9mm. Pętle wykonane z rurki miedzianej grubościennej ø= 4mm (hamulcowej) posrebrzonej galwanicznie. Grubość powłoki srebrnej na tarczach i pętlach 6μm. Gwinty pod gniazda N - M12x1,5. Otwór trymera 5,9 podwiercony na 7,4 do połowy grubości tarczy. Pętle lutowane lutem miękkim, w miejscu styku gniazda N rurka posiada nawiercony prostopadle otwór 1,5mm do nasycania lutem. Uziemiony koniec pętli sprzęgających Bp mocowany jest do tarczy śrubą metryczną M3 ze stali A2 (koniec pętli jest nagwintowany).

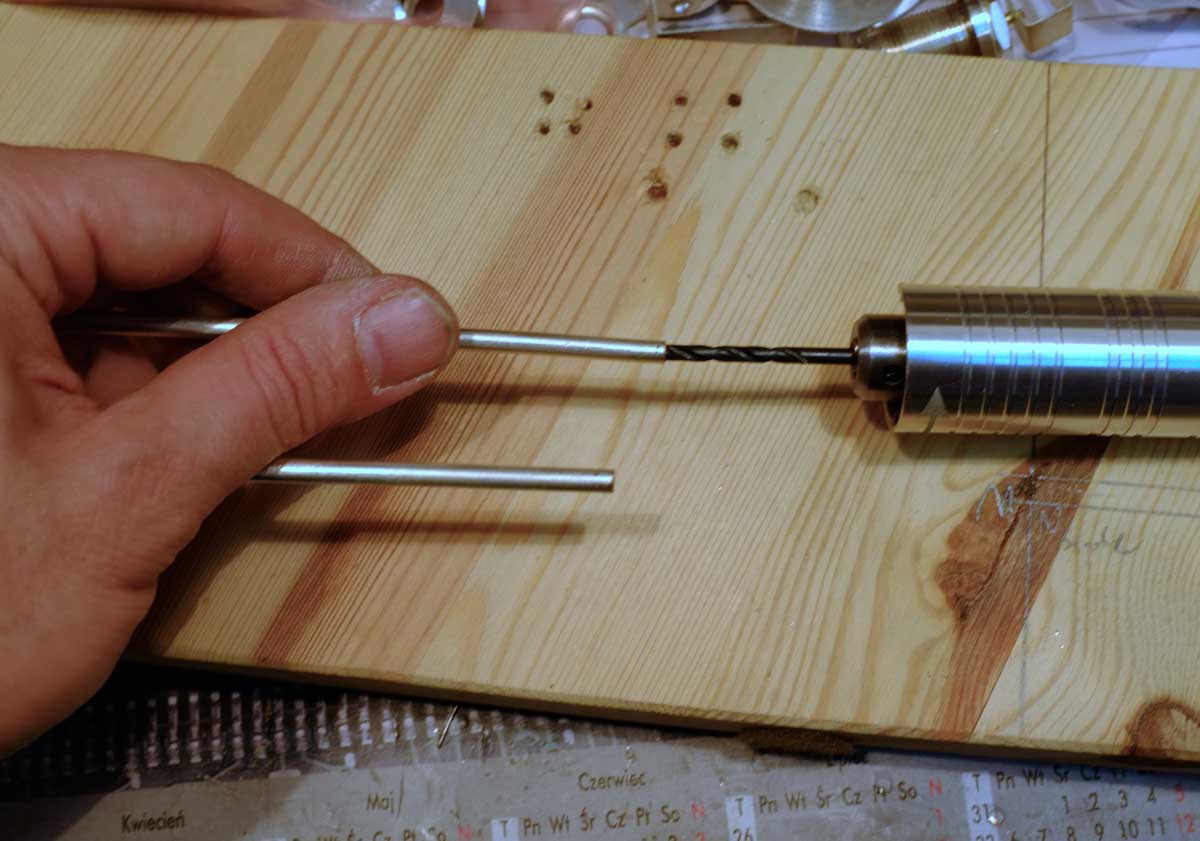

Nawiercanie otw...
Nawiercanie otworu 3mm w posrebrzanej rurce miedzianej 4mm Nawiercanie otworu 3mm w posrebrzanej rurce miedzianej 4mm
Gotowe pułapki ...
Gotowe pułapki szeregowe na pasmo 2m Gotowe pułapki szeregowe na pasmo 2m

 W celu uzyskania maksymalnie wysokiego Q postanowiłem spełnić warunek D/d = 3.6 a impedancja linii długiej rezonatora przy założeniu D=180mm i d=50mm to (60 / sqrt(1,00059)) * ln(180 / 50) = 76,8333682.

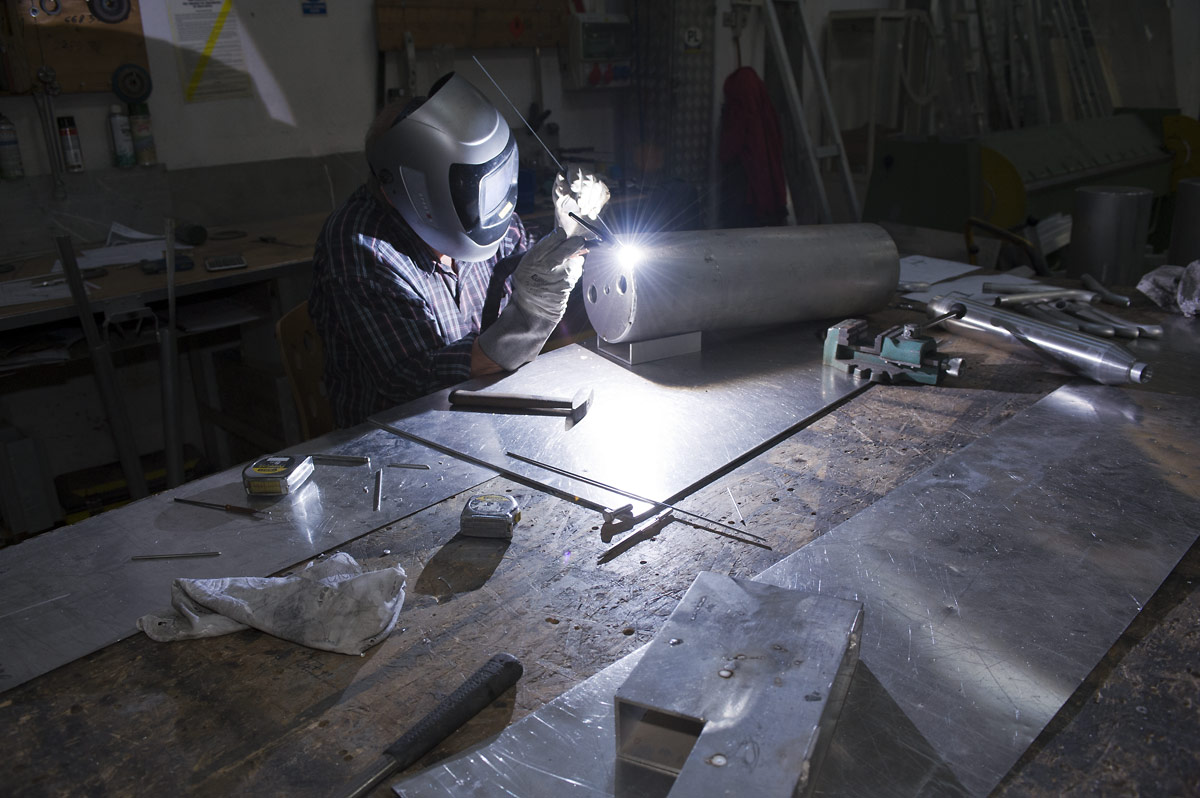

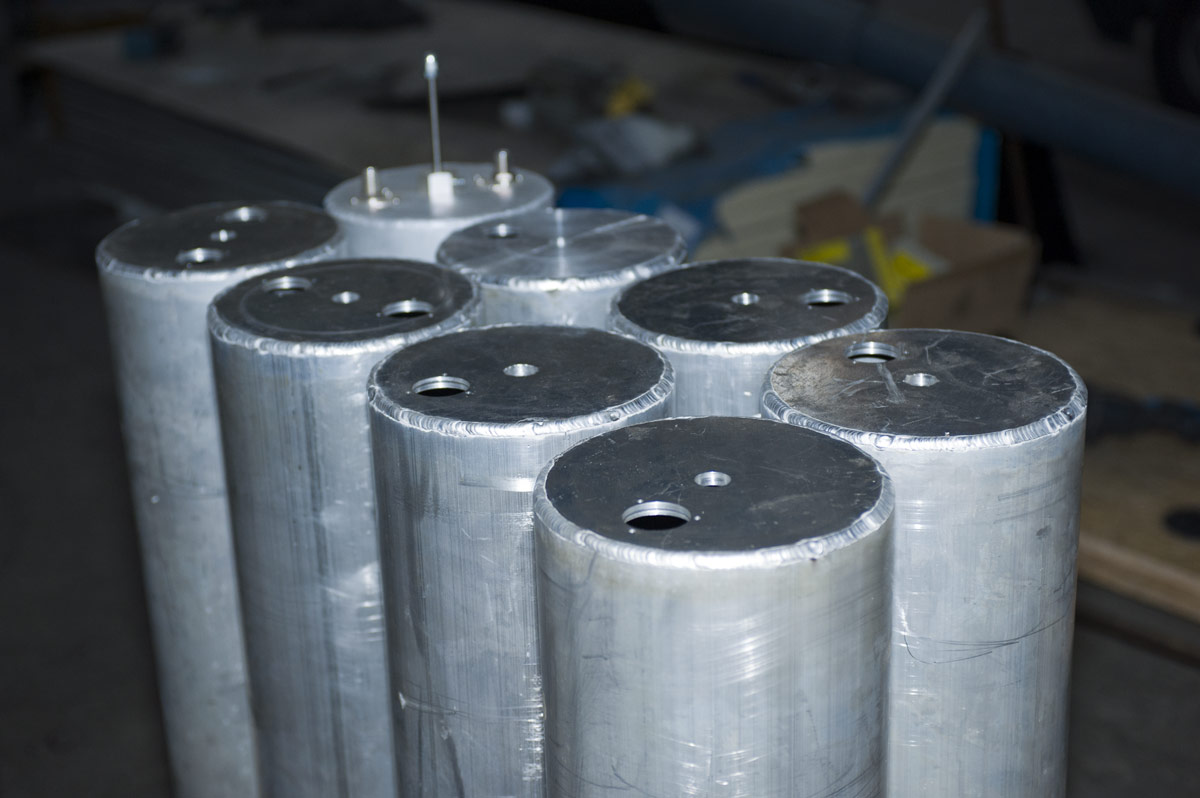

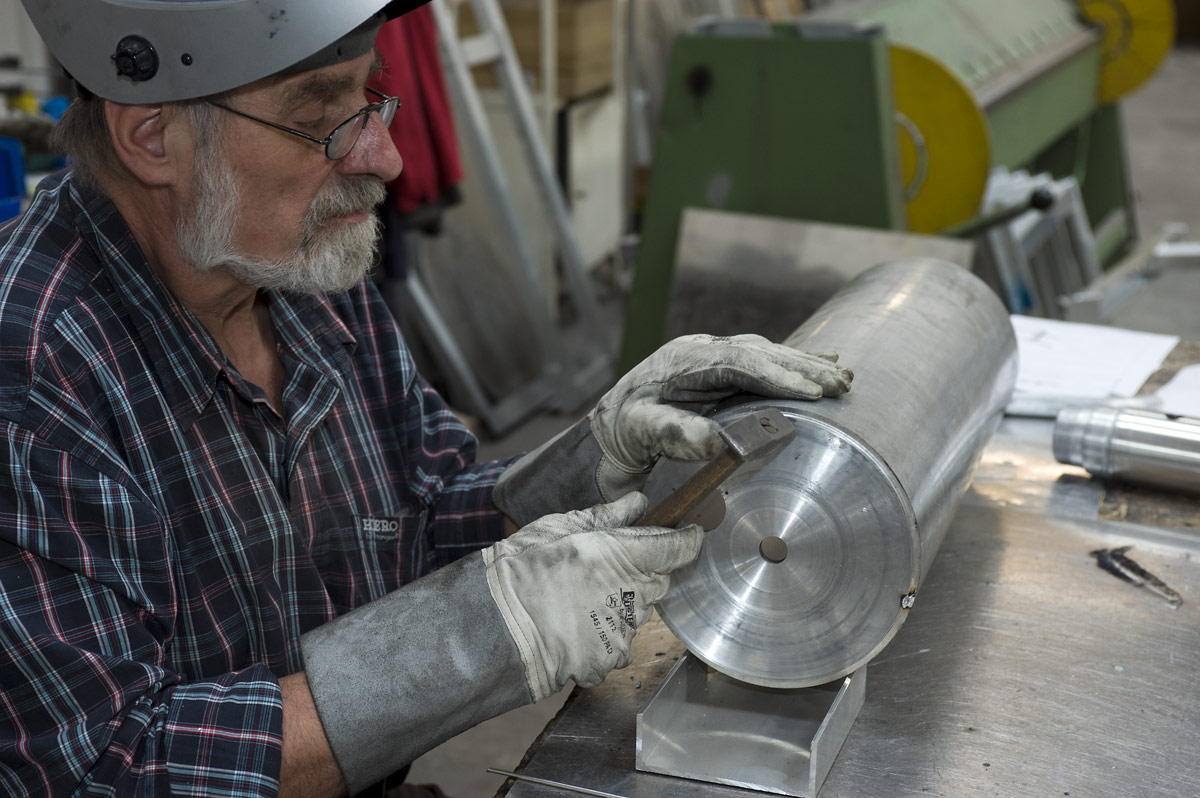

 Cylinder - Rura Al ø=200mm l=650mm z wspawanym wiekiem. Wieko z blachy 8mm wytoczonej z rantem na pół grubości. Spawanie metodą TIG. Wieko stałe posiada centralnie wywiercony otwór ø=20mm do mocowania rezonatora, dwa otwory ø=36mm do mocowania tarcz sprzegaczy i sześc otworów gwintowanych M3 do śrub ustalających pozycję sprzęgaczy. Otwory o dużych średnicach wywierciłem wiertłem stopniowym. Drugie wieko demontowalne wycięte z blachy Al 0.5, przykręcane po obwodzie na 24 blachowkręty 3x8. Wieko o grubości 0.5 jest bardzo cienkie, ale wystrczająco sprełnia swoją rolę - uszczelnia obwód elektromagnetycznie. Równie dobrze można je wykonac z grubszej blachy albo w inny sposób - ten jednak jest chyba najtańszy i najprostszy do wykonania.


 Rezonator - Rura Ms ø= 50mm l=480mm, nacięta na długości 20mm (sprężyny stykowe - 16 palców, lekko dogięte do wewnątrz). Długośc rury została wybrana tak, aby zakres przestrajania wypadał w zakresie pasma amatorskiego 2m z niewielkim marginesem. Długość 480mm pozwala przestrajać filtr w zakresie od 140 do 147.5MHz. Producenci filtrów tego typu stosują większy zakres przestrajania (krótszy element stały a dłuższy stroik), nie mniej jednak wtedy należy zapewnić znacznie lepszy styk w miejscu łączenia elementów. W moim rozwiązaniu stroik wystaje ponad nacięty wieniec ok 10mm co zapewnia dużą sztywność a jednocześnie pozwala na prawidłową pracę kompensacji termicznej. Zmiana częstotliwośći rezonansowa filtra w funkcji temperatury (dryft termiczny) jest uzależniona od rozszerzalności cieplnej pręta napędowego. Do eksperymentu użyłem pręta ze stali nierdzewnej A2. Pręt taki ma zdecydowanie niekorzystne właściwości i w rozwiązaniu ostatecznym zostanie zastosowany pręt ze stopu Inwar 36 o średnicy 8mm nagwintowany M8 na obu końcach.

 Mocowanie rezonatora do wieka cylindra śrubą specjalną z mosiądzu i wlutowaną tarczą z gwintami M20x1,5. Śruba z pręta Ms a=30mm posiada osiowy nagwintowany M8 otwór do inwarowego pręta napędzającego stroik i promieniowy otwór gwintowany M5 do śruby blokującej. Tarcza mocująca wykonana z pręta Ms ø=50mm. Średnica tarczy 48mm, grubość 15mm, radełkowana obwodowo na połowie grubości a następnie wbita w głąb rury rezonatora (za pomocą przyrządu pomocniczego - cylindra stalowego z kołnierzem). Tarcza po wbiciu zalutowana lutem miekkim przy użyciu nagrzewnicy gorącago powietrza (opalarki). Stroik w postaci jednostronnie zamkniętego cylindra ø=47,9 mm l=55 z otworem gwintowanym M8 w dnie (grubość denka 10mm). Stroik mocowany do pręta inwarowego na gwint M8 z przeciwnakrętką i dodatkowym kołkiem ø=2,5mm wbitym promieniowo. Na zdjęciach widać niektóre etapy wykonywania pojedynczego filtra w wersji eksperymentalnej, bez srebrzenia i chromianowania. Wykresy obrazują tłumienie w układzie Bp, dobroć obwodu słabo obciążonego i chrakterystykę dla układu Bp-Br.

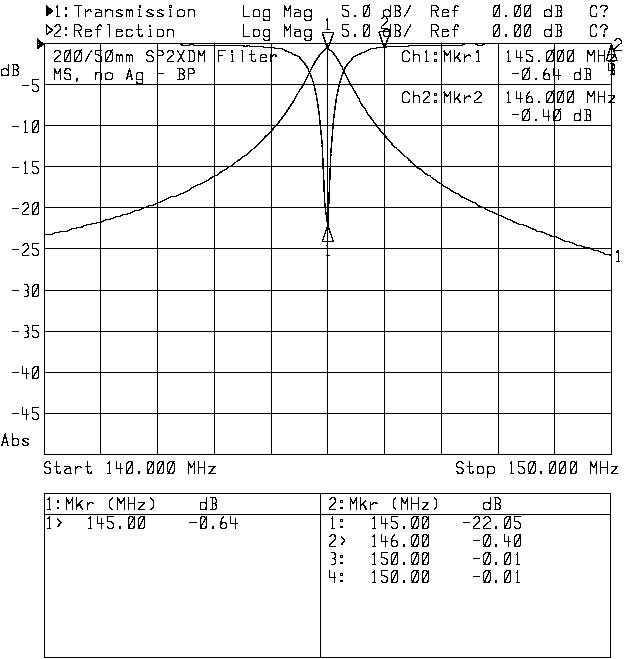

PLOT10
PLOT10 PLOT10

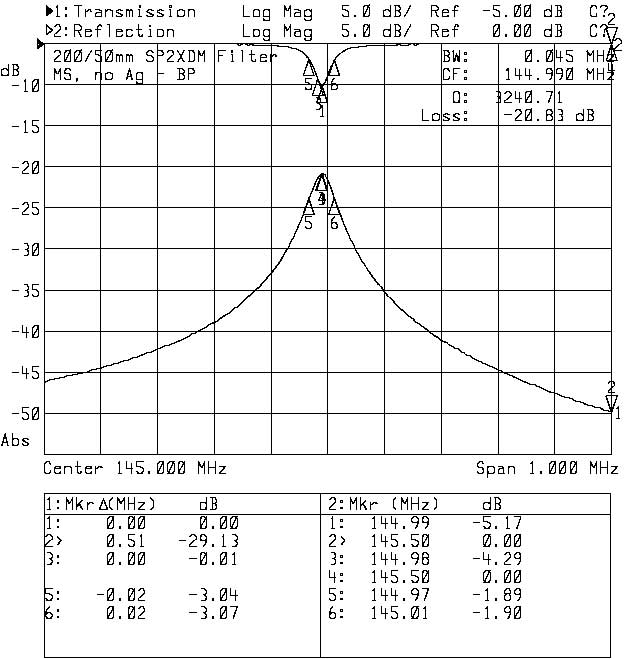

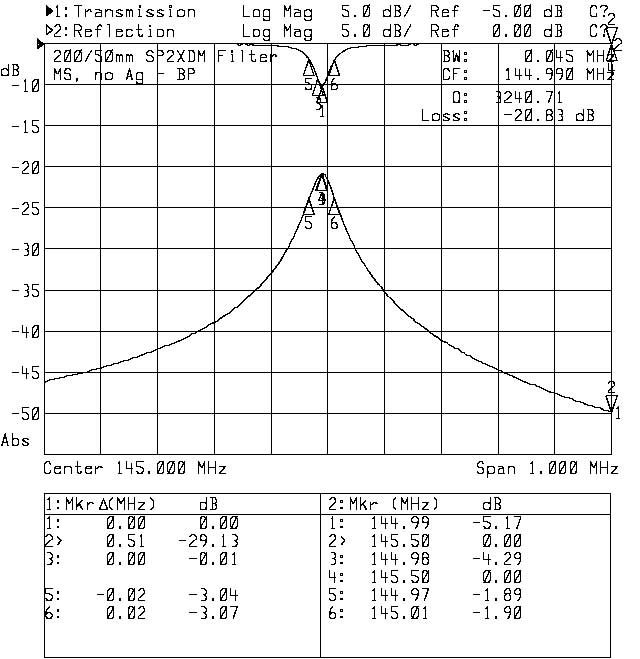

PLOT11
PLOT11 PLOT11

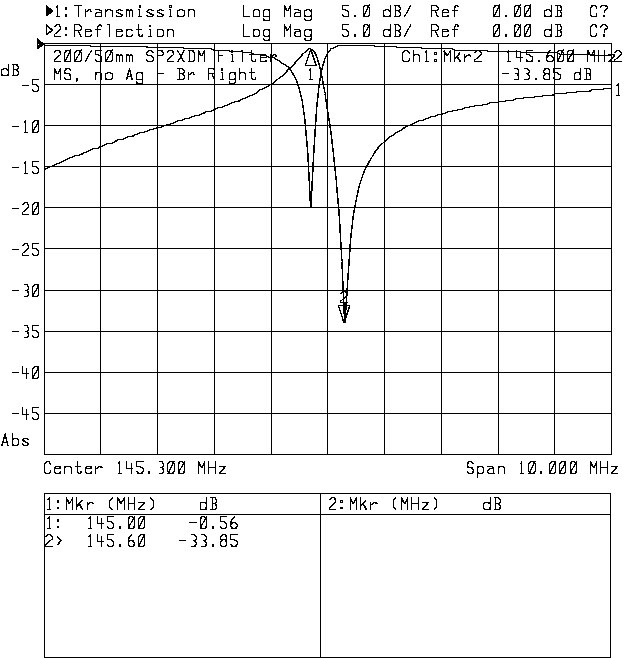

PLOT12
PLOT12 PLOT12

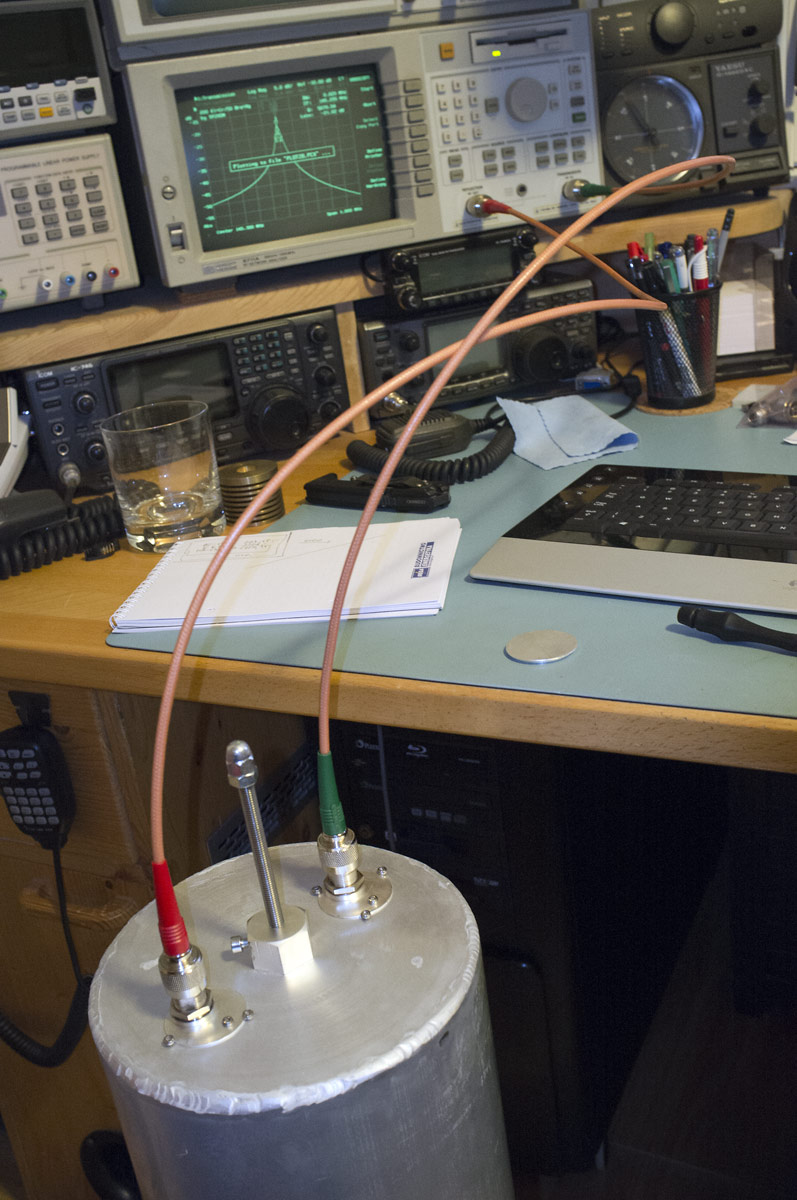

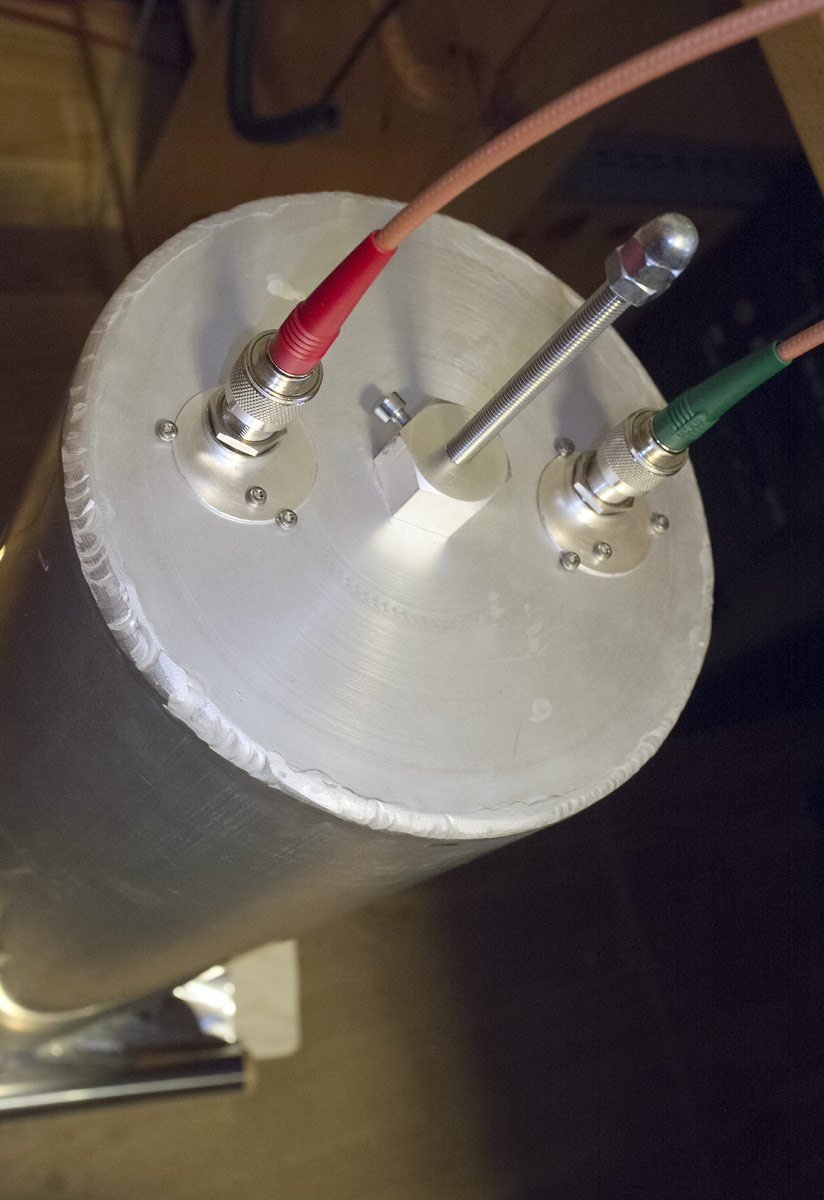

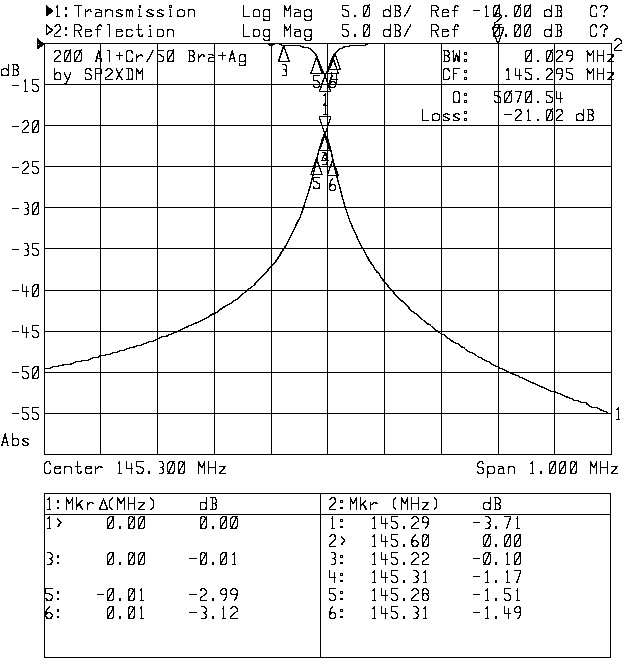

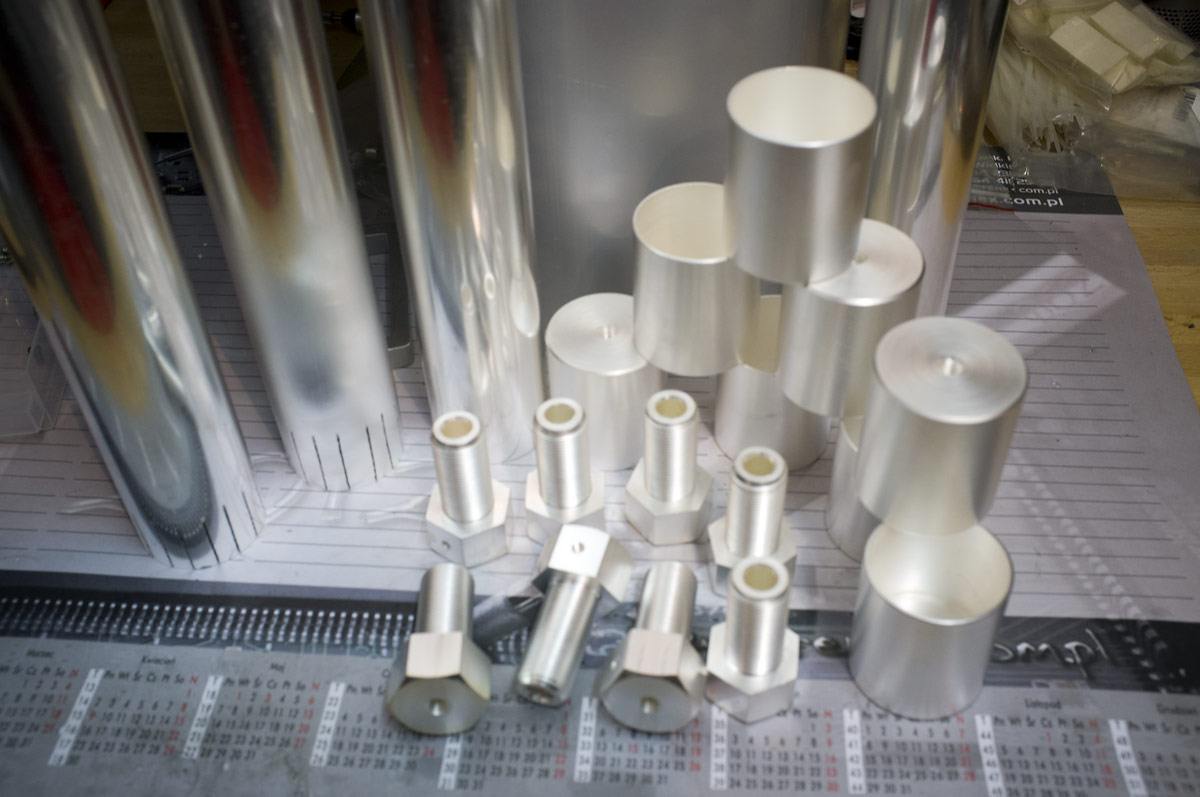

 Posrebrzenie mosiężnego rezonatora, śruby i stroika a także chromianowanie aluminiowej rury podniosło dobroć z 3240 do 5070 przy takich samych warunkach pomiaru (sprzężenie na poziomie -20dB). Pomiar dobroci rezonatora jeszcze mniej obciążonego (sprzężenie -40dB) wykazał dobroć Q=6105. W układzie pasmowo-przepustowym uzyskałem -0.3/-6dB dB tłumienia dla pary częstotliwości w odstępie 600kHz. W układzie Bp-Br uzyskałem -0.3/-35dB w analogicznym odstępie, bez względu na to, czy rezonator został zestrojony jako lewostronny czy też prawostronny notch (odpowiednio dla gałęzi nadajnika i odbiornika). Warto zwrócić przy tym uwagę, że srebrzenie zmniejszyło tłumienie przepustowe w układzie Bp-Br z -0.6 do -0.3dB, a zwiększyło zaporowe z -33,5 do -35. Uzyskane rezultaty uważam za satysfakcjonujące. Zysk ze srebrzenia, choć może do pominięcia w przypadku jednej rury, jest zdecydowany. Teoretycznie pozwala zmniejszyć tłumienie przepustowe o połowę, co przy czterech rurach w gałęzi powinno pozwolić osiągnąć zakładane 1,5dB strat wtrąconych. Pozostaje zatem opracować sposób zamykania wolnego końca rezonatora, wykonać pozostałych siedem rur (z chromianowaniem włącznie) i złożyć kompletny duplekser.



2m_filter_by_sp...

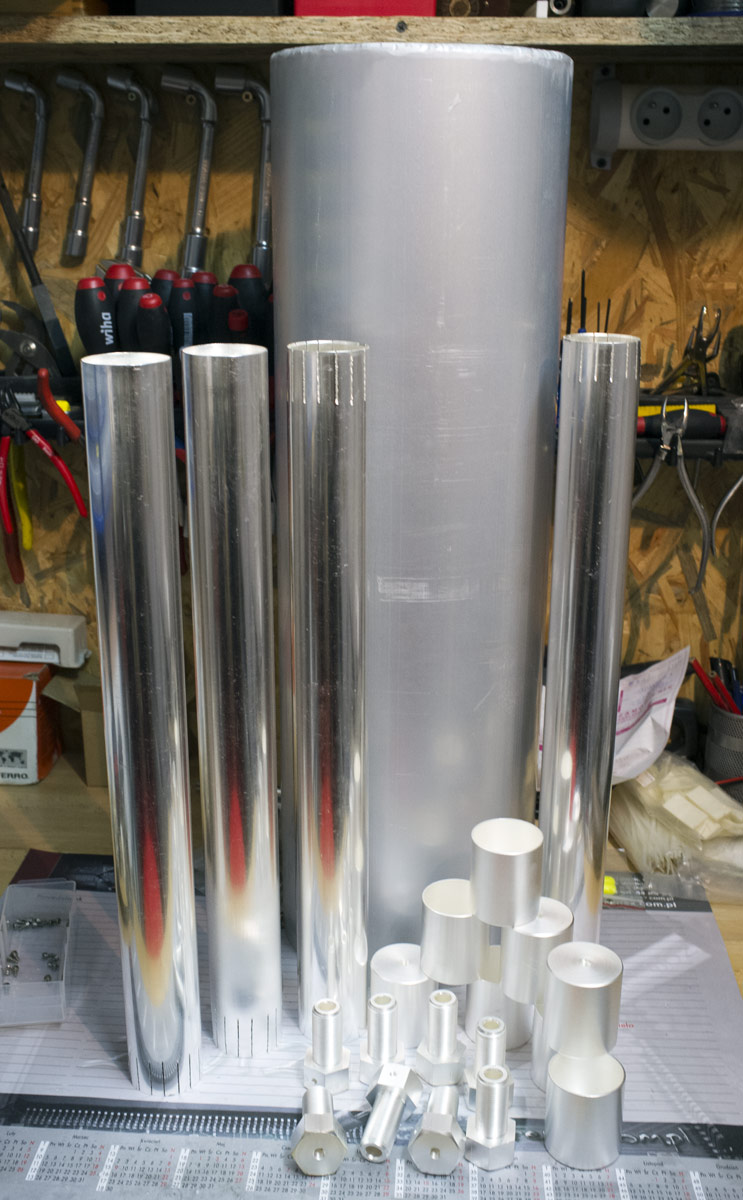

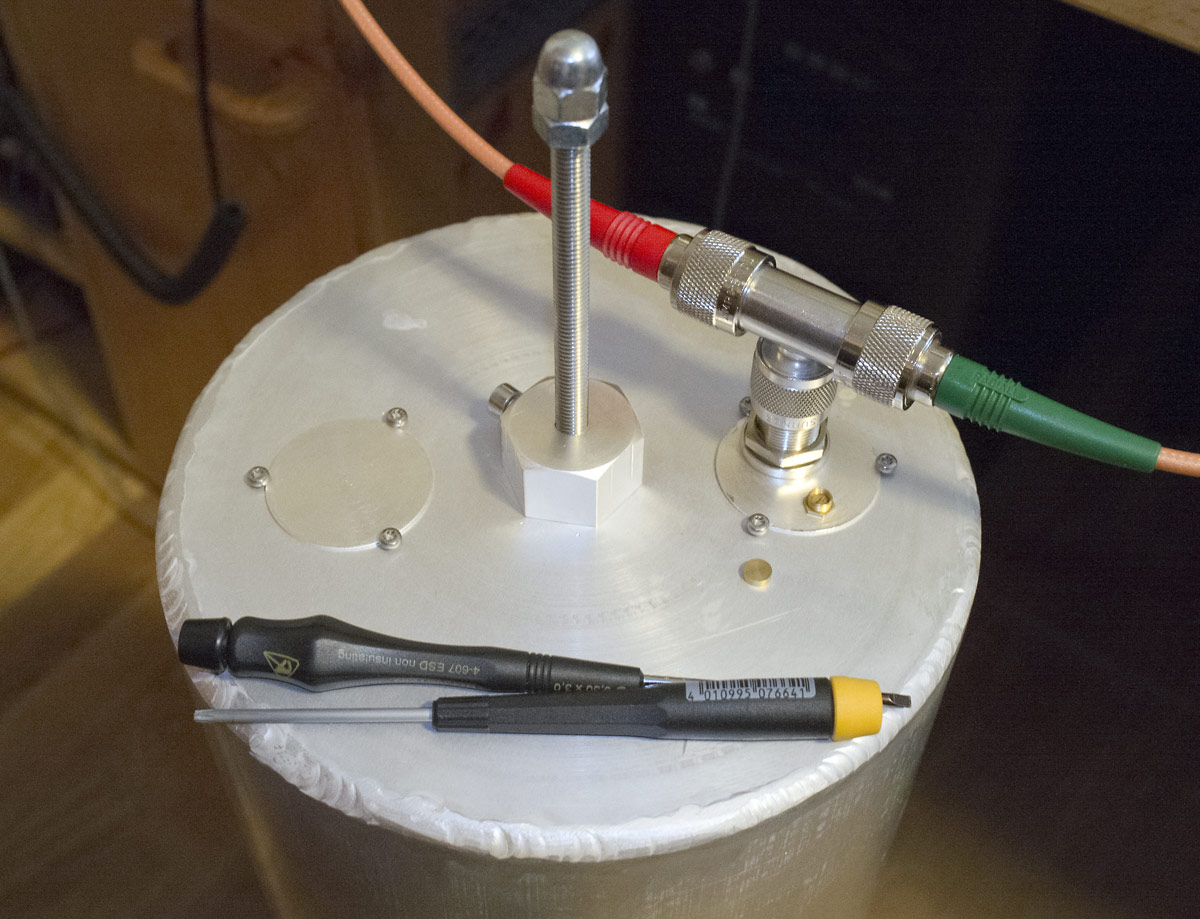

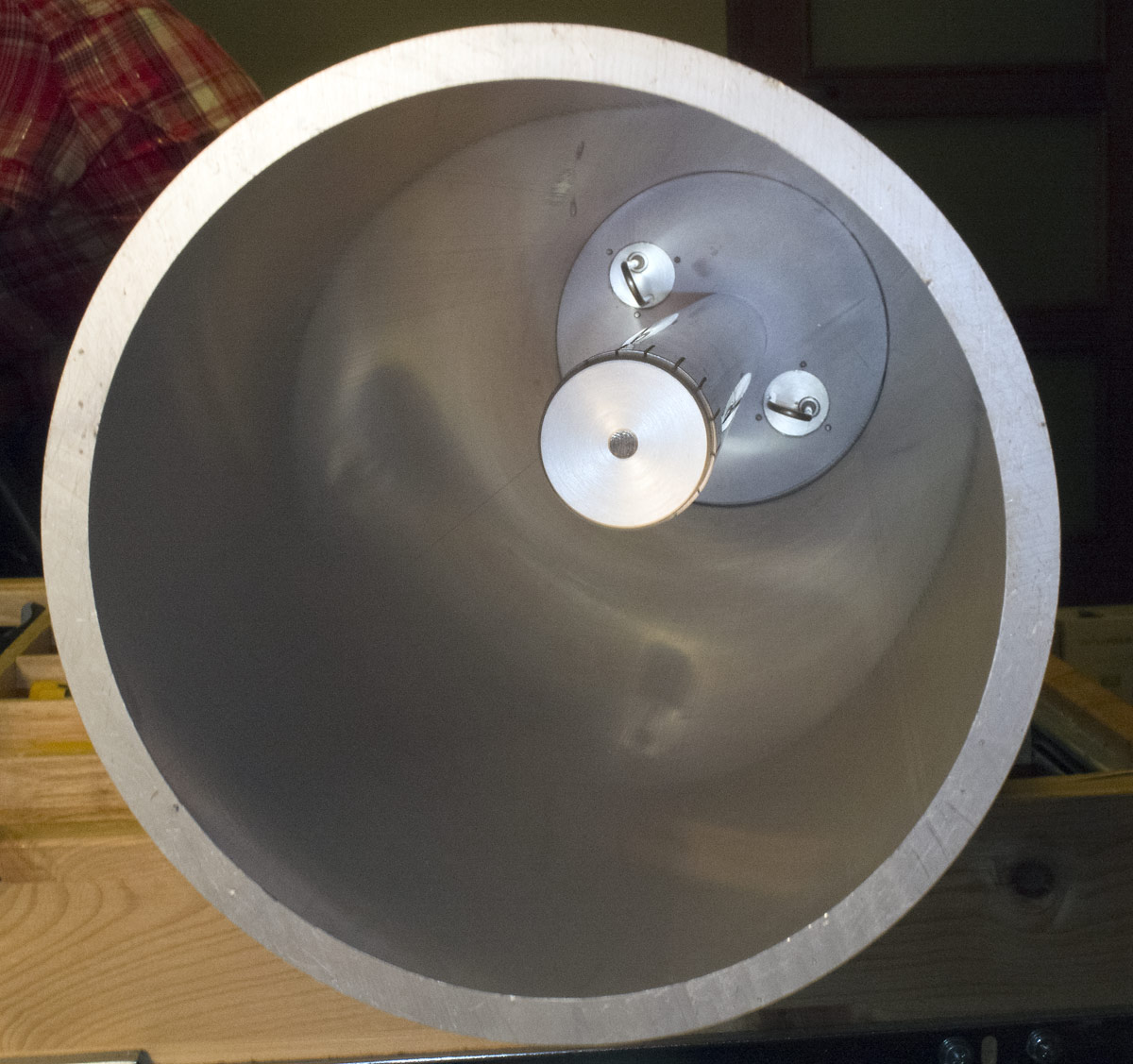

2m_filter_by_sp2xdm_silverclad_01 2m_filter_by_sp2xdm_silverclad_01
2m_filter_by_sp...
2m_filter_by_sp2xdm_silverclad_02 2m_filter_by_sp2xdm_silverclad_02

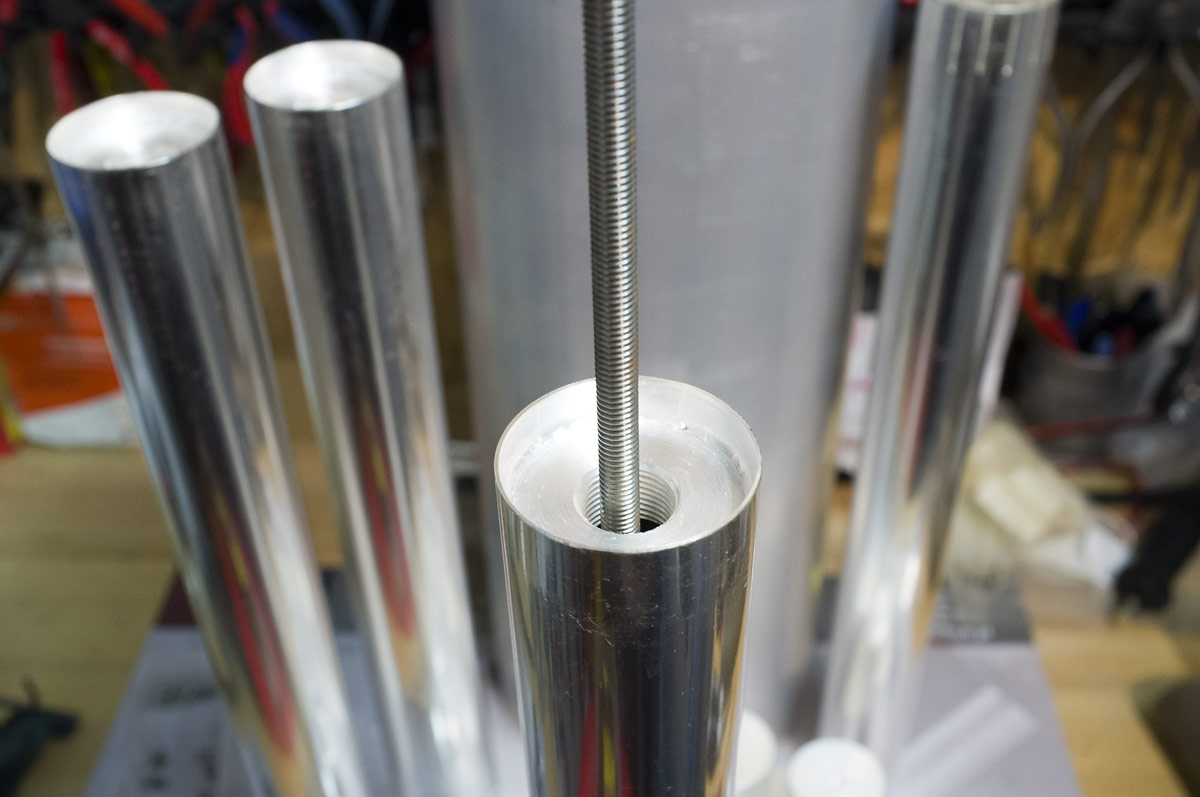

2m_filter_by_sp...
2m_filter_by_sp2xdm_silverclad_03 2m_filter_by_sp2xdm_silverclad_03

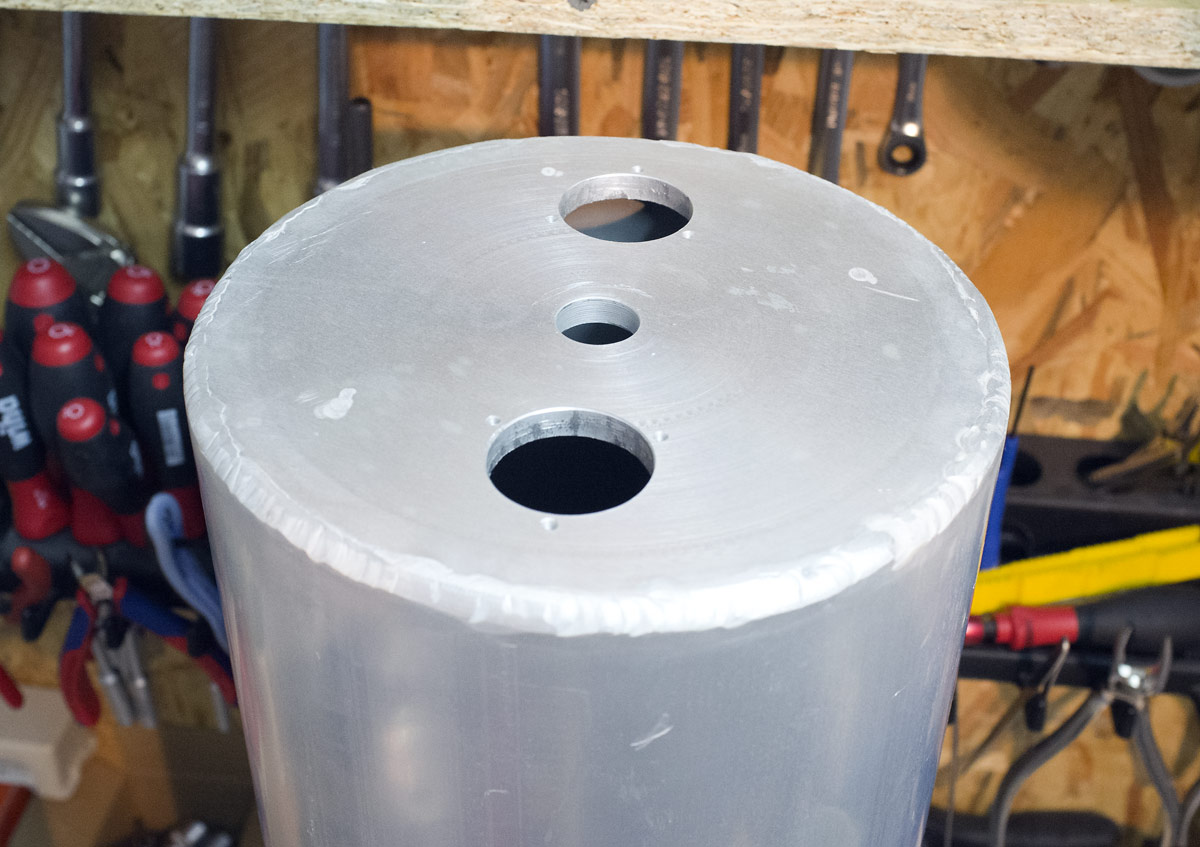

2m_filter_by_sp...
2m_filter_by_sp2xdm_silverclad_04 2m_filter_by_sp2xdm_silverclad_04

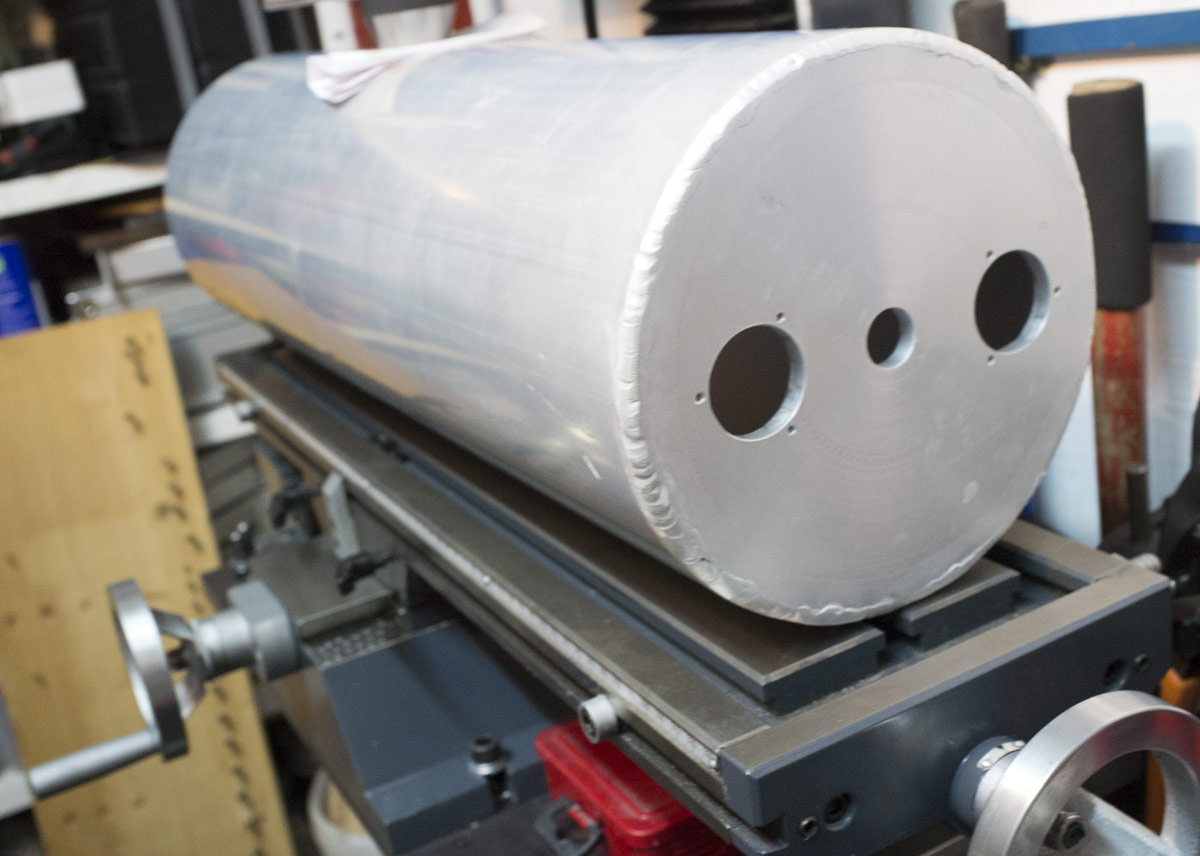

2m_filter_by_sp...
2m_filter_by_sp2xdm_silverclad_05 2m_filter_by_sp2xdm_silverclad_05

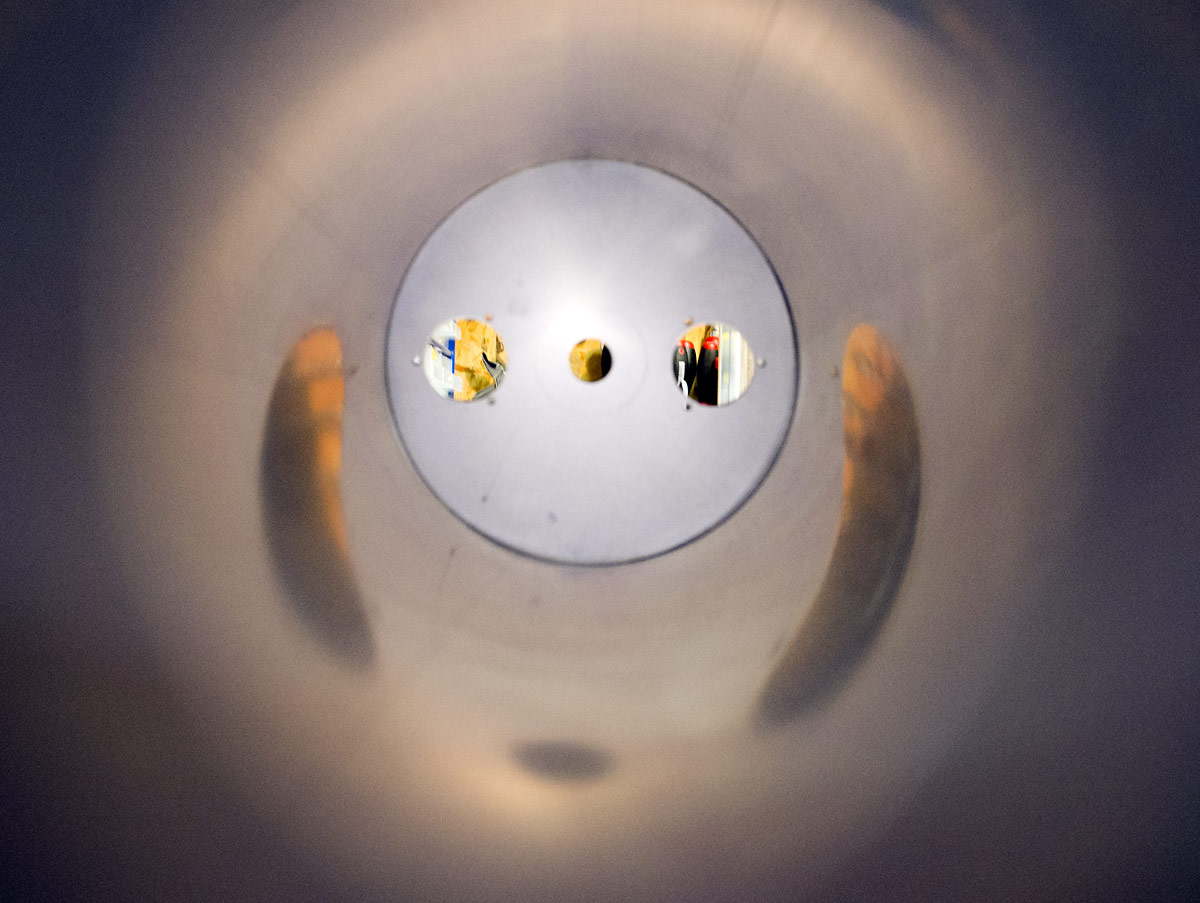

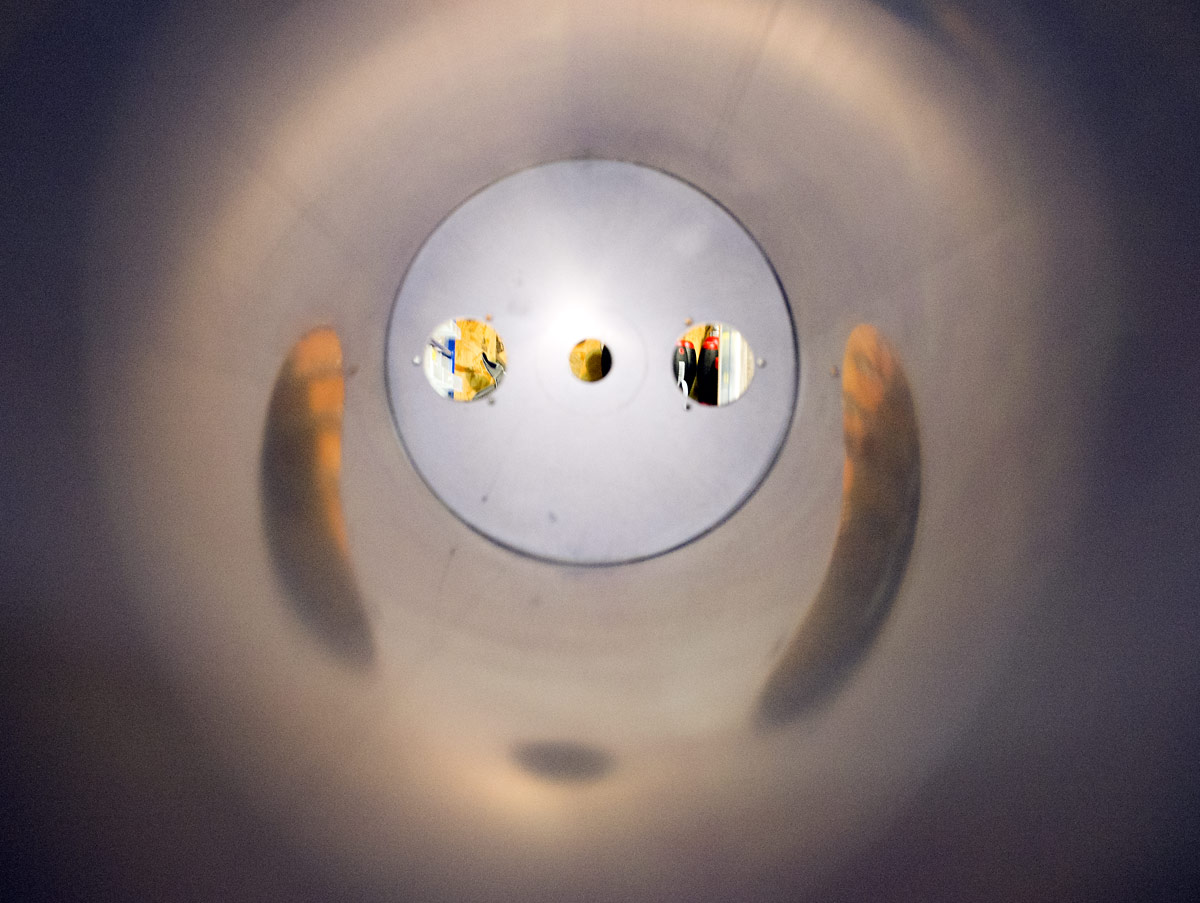

2m_filter_by_sp...
2m_filter_by_sp2xdm_silverclad_06 2m_filter_by_sp2xdm_silverclad_06

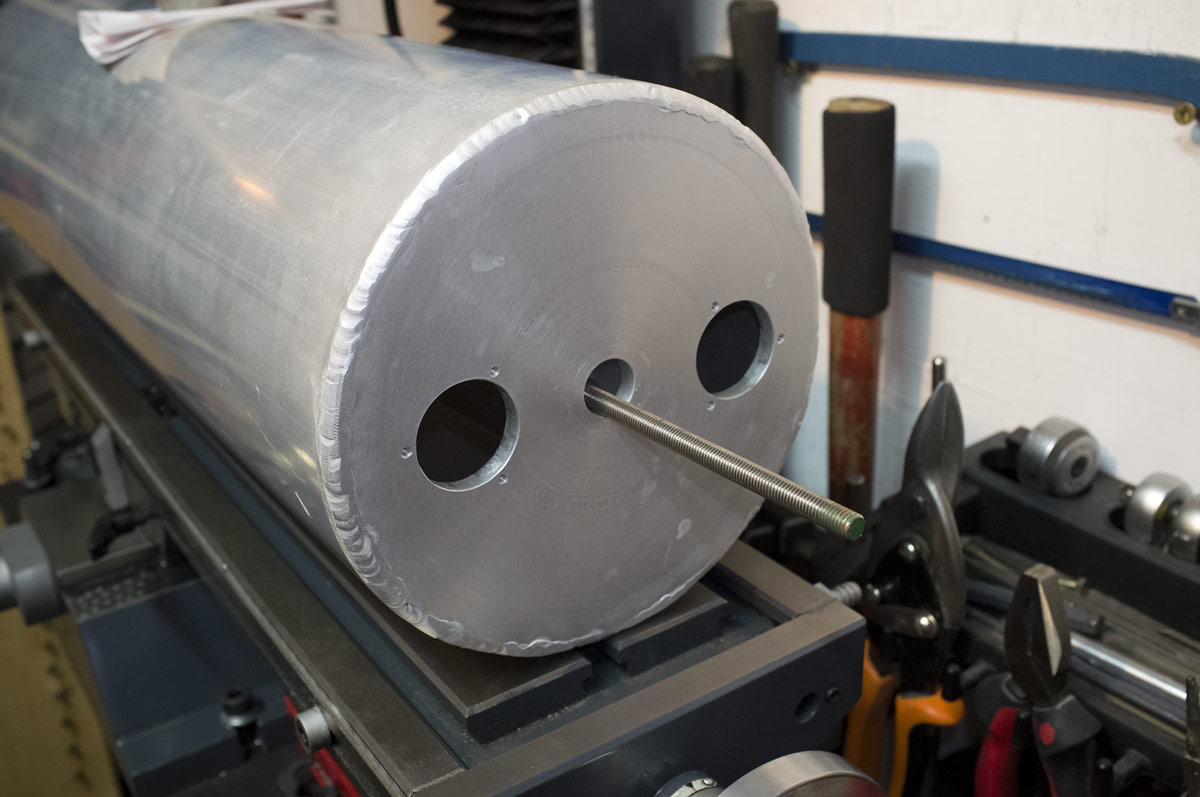

2m_filter_by_sp...

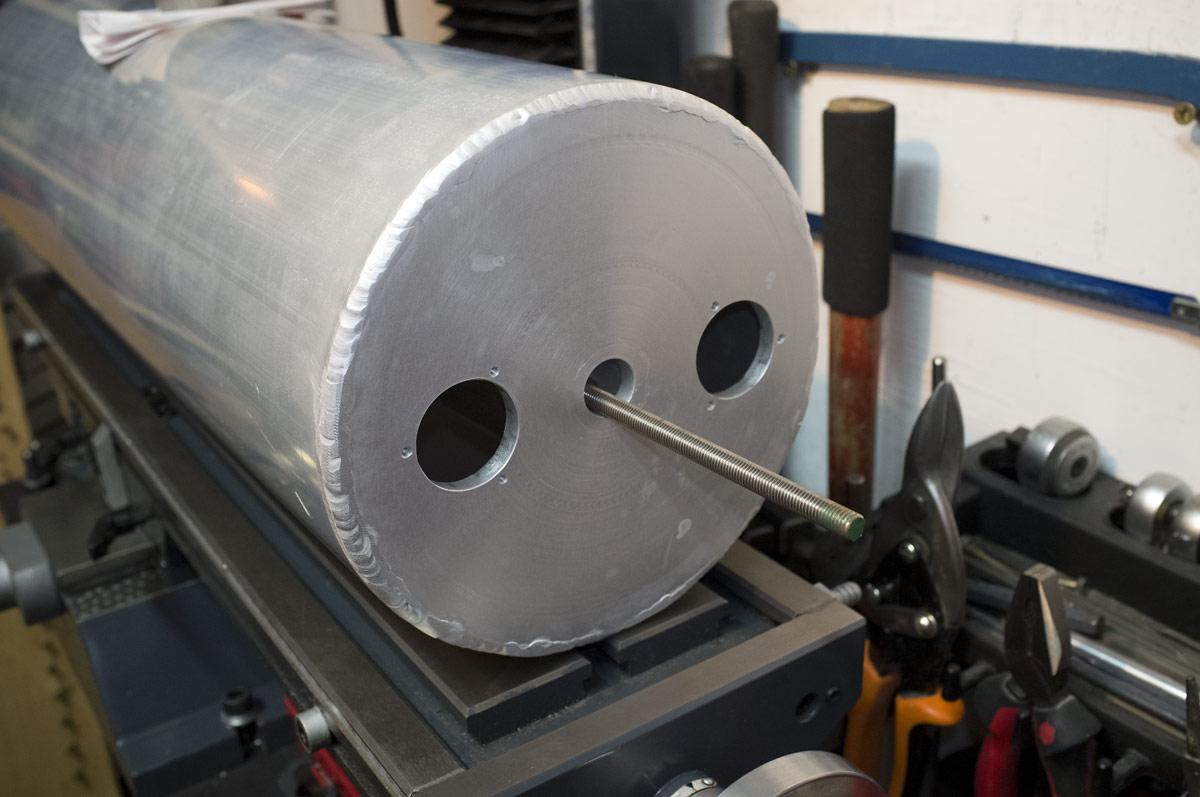

2m_filter_by_sp2xdm_silverclad_07 2m_filter_by_sp2xdm_silverclad_07

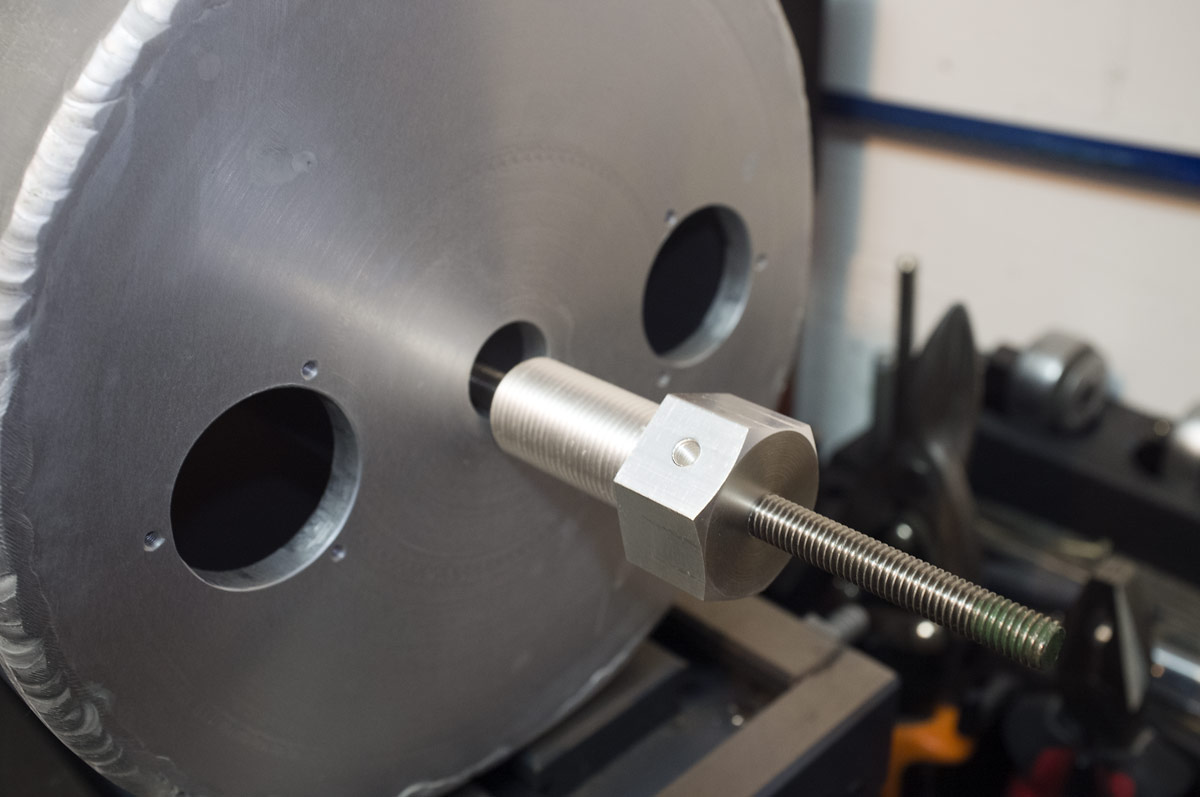

2m_filter_by_sp...
2m_filter_by_sp2xdm_silverclad_08 2m_filter_by_sp2xdm_silverclad_08
2m_filter_by_sp...

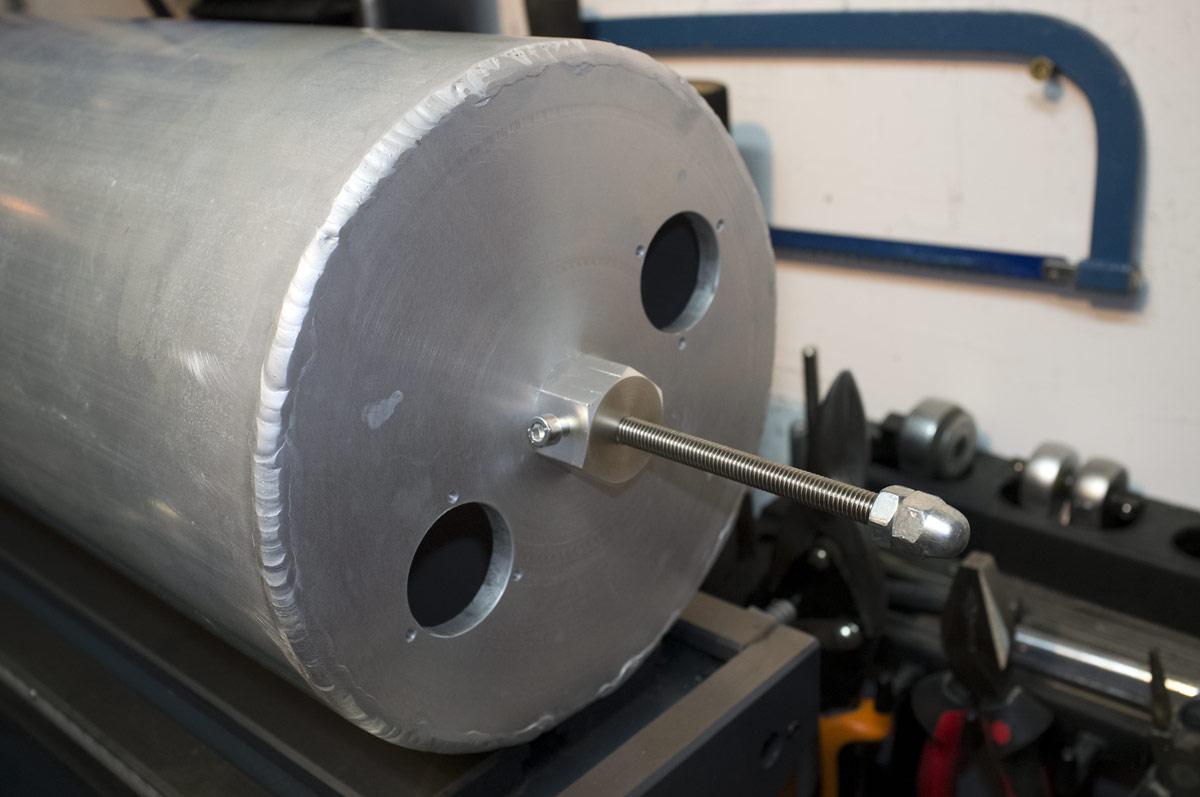

2m_filter_by_sp2xdm_silverclad_09 2m_filter_by_sp2xdm_silverclad_09
2m_filter_by_sp...

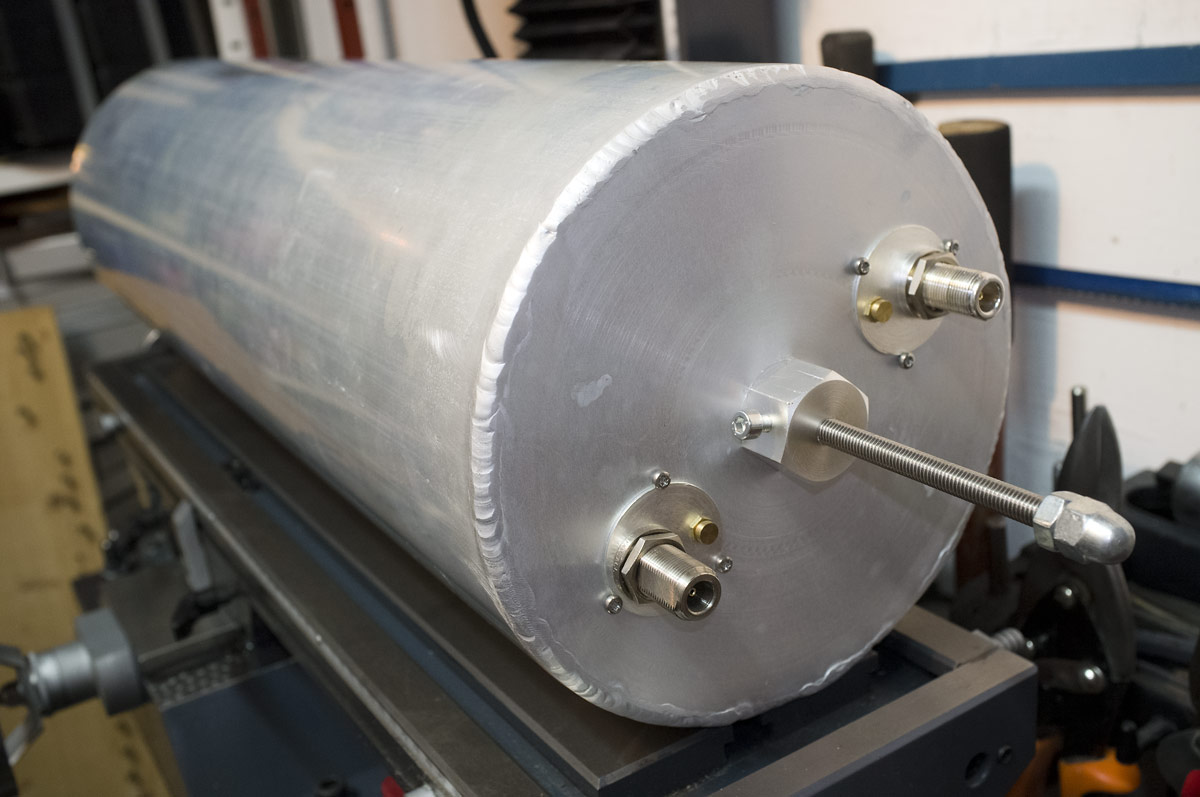

2m_filter_by_sp2xdm_silverclad_10 2m_filter_by_sp2xdm_silverclad_10
2m_filter_by_sp...
2m_filter_by_sp2xdm_silverclad_11 2m_filter_by_sp2xdm_silverclad_11
2m_filter_by_sp...
2m_filter_by_sp2xdm_silverclad_12 2m_filter_by_sp2xdm_silverclad_12
2m_filter_by_sp...
2m_filter_by_sp2xdm_silverclad_13 2m_filter_by_sp2xdm_silverclad_13
2m_filter_by_sp...

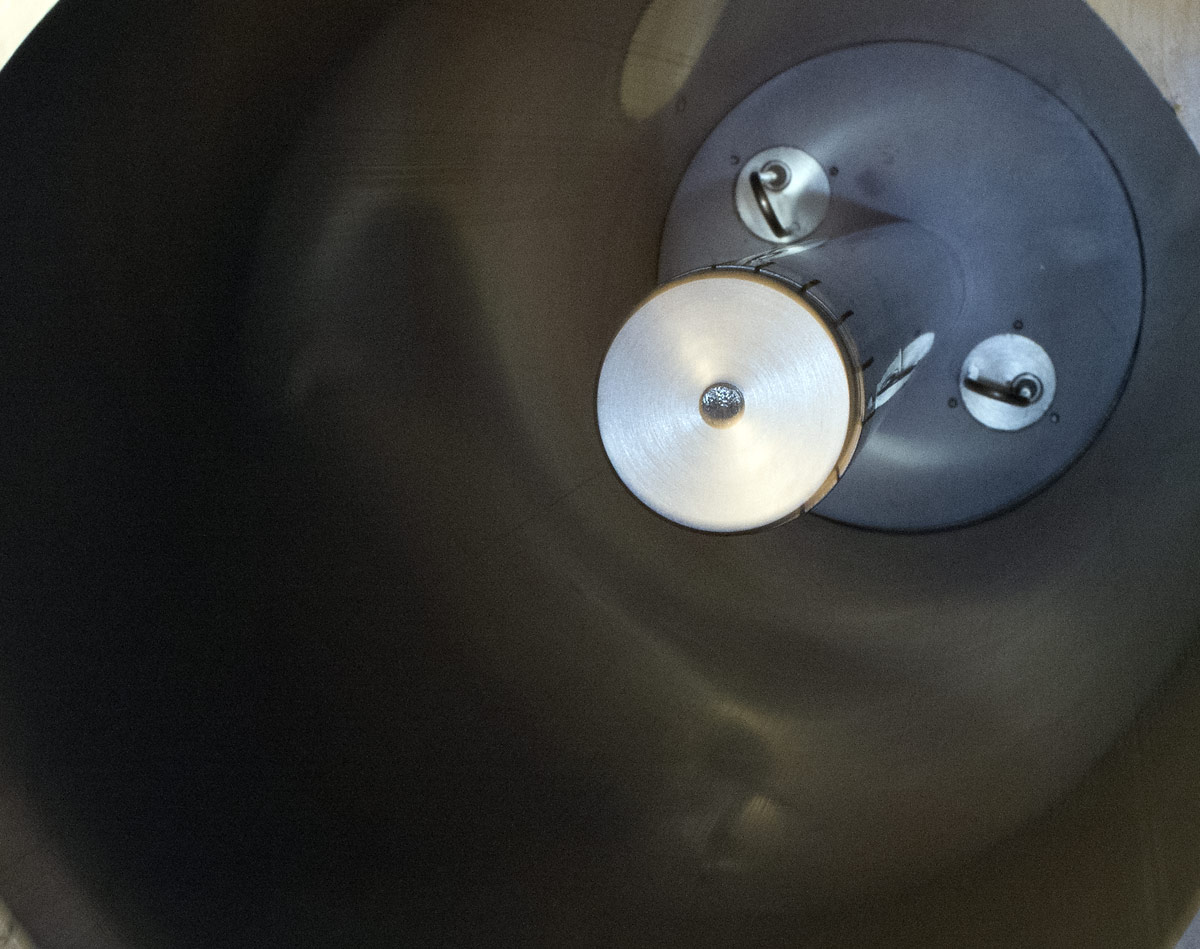

2m_filter_by_sp2xdm_silverclad_14 2m_filter_by_sp2xdm_silverclad_14
2m_filter_by_sp...
2m_filter_by_sp2xdm_silverclad_15 2m_filter_by_sp2xdm_silverclad_15

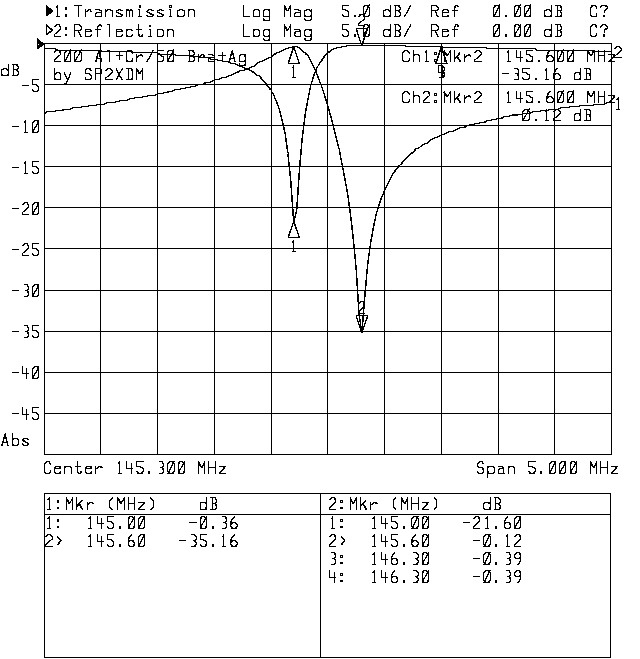

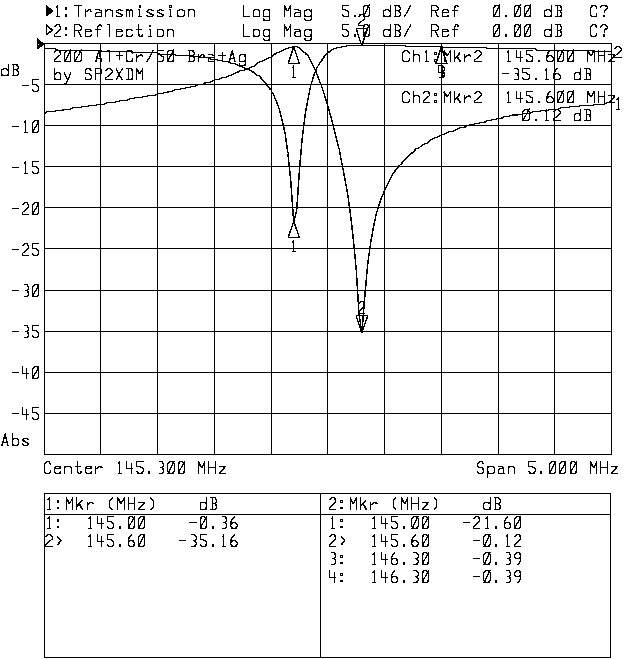

PLOT24
PLOT24 PLOT24

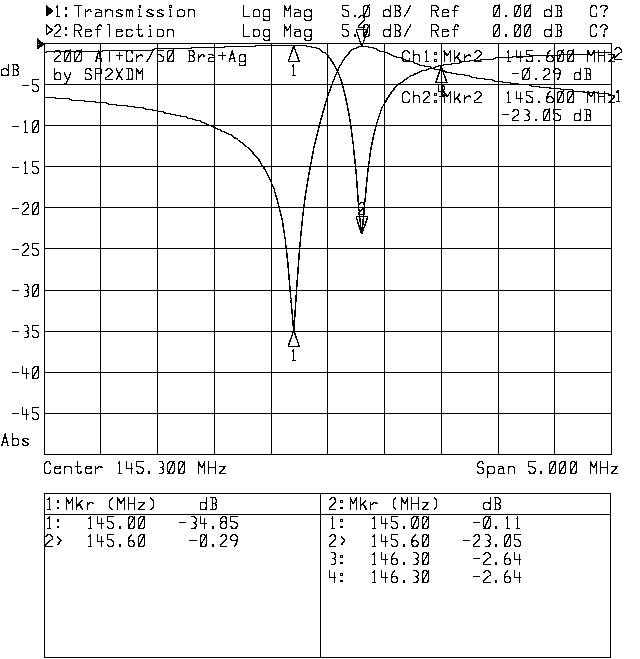

PLOT26
PLOT26 PLOT26

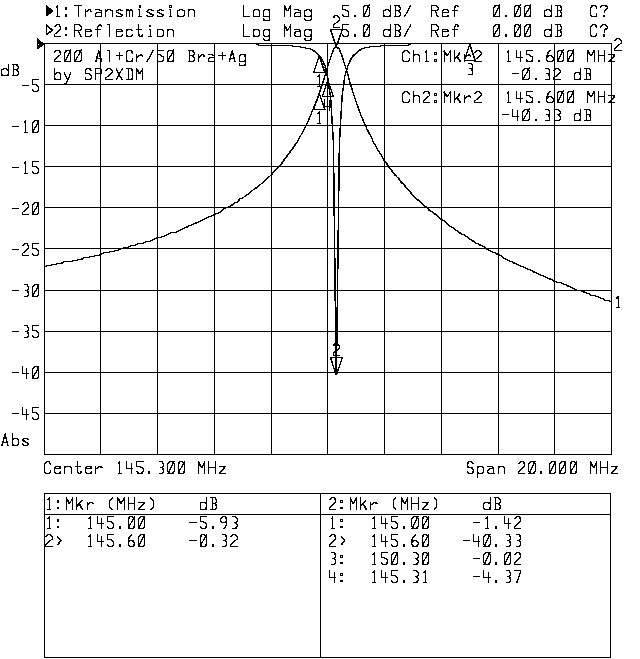

PLOT27
PLOT27 PLOT27
PLOT28
PLOT28 PLOT28

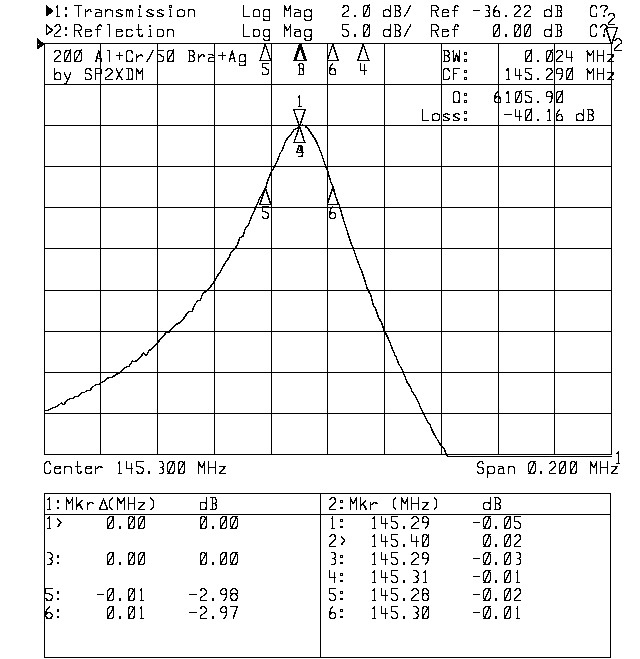

PLOT29
PLOT29 PLOT29

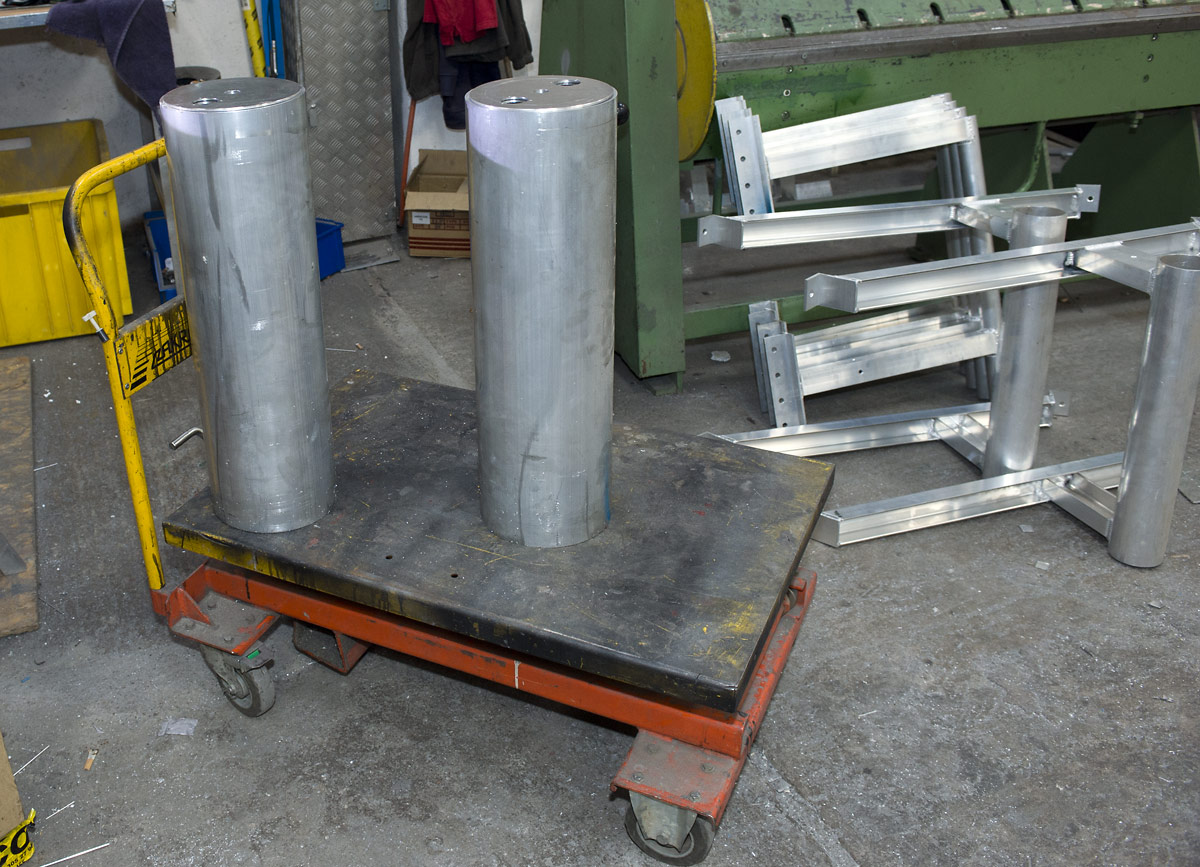

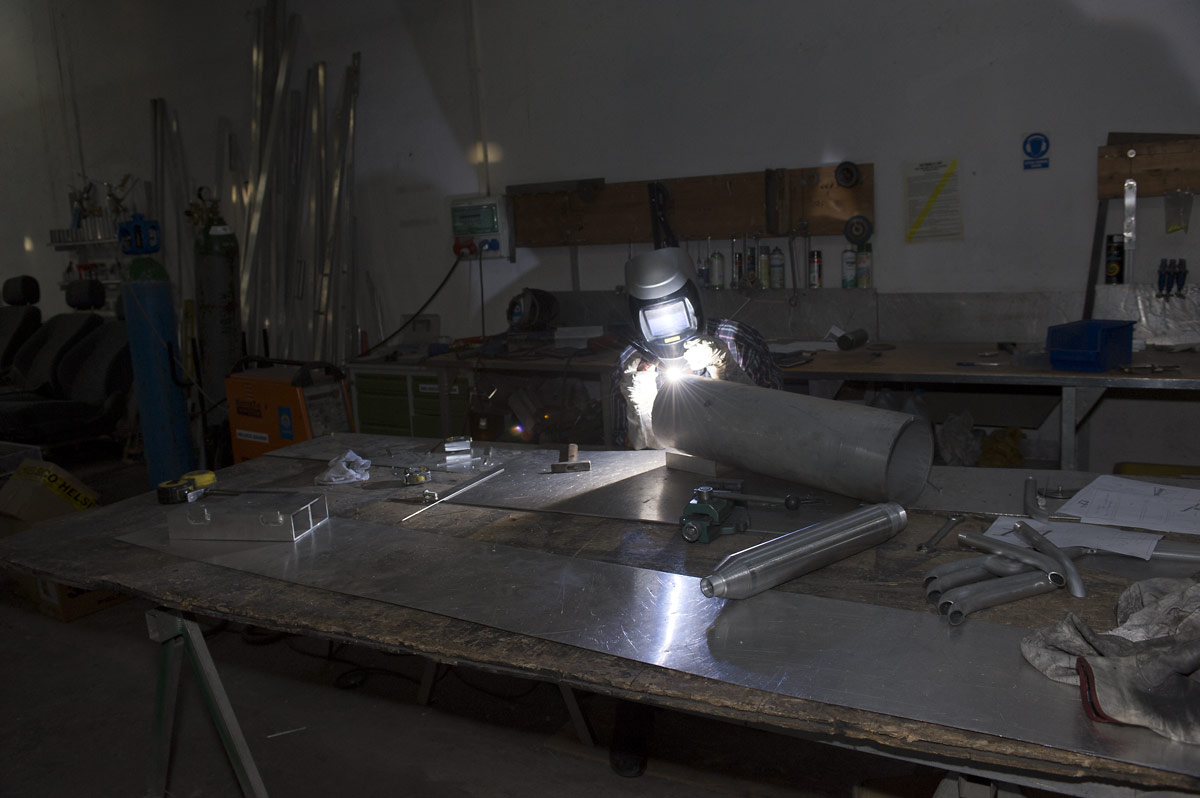

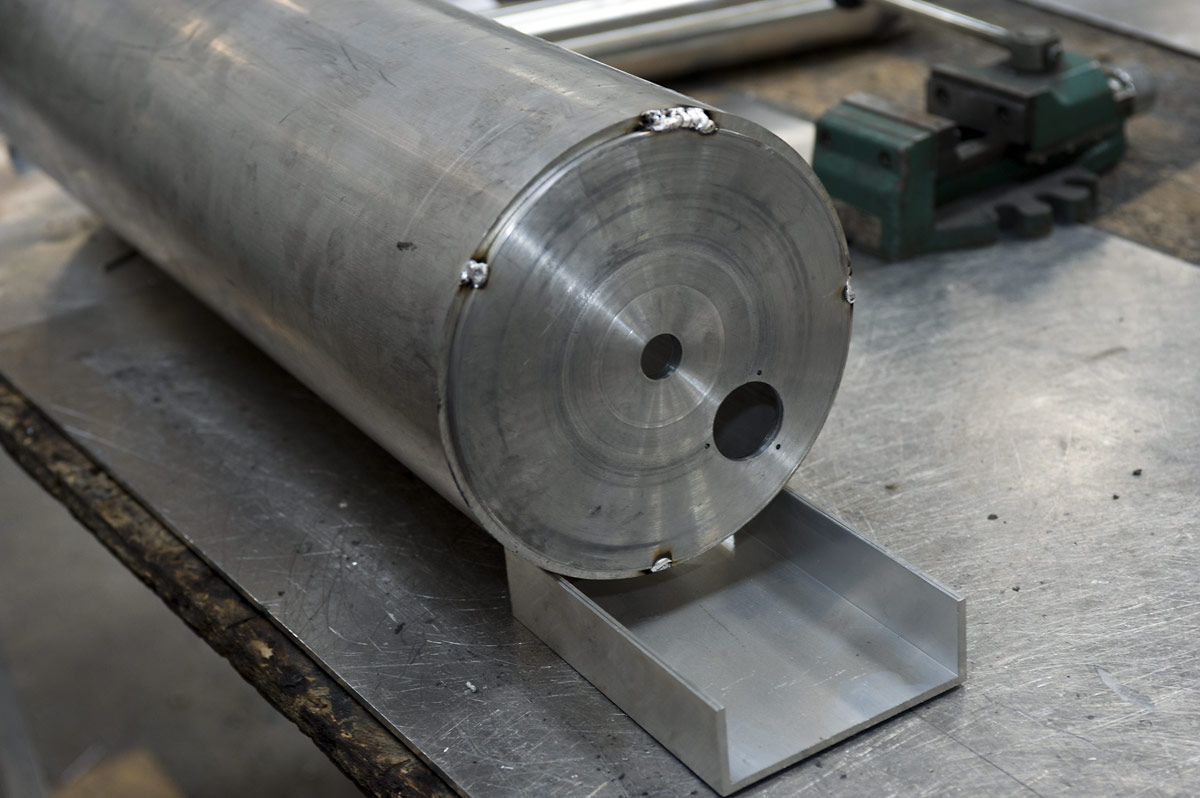

 Uzyskane rezultaty można porównać np. z jednoobwodowym filtrem o podobnej konstrukcji i wymiarach, mianowicie PRF8-1V rosyjskiej firmy Radial. Charakterystyki są niemalże identyczne, a jedyną istotną róznicą jest znacznie większa masa mojej konstrukcji. Wykonany przemysłowo filtr jest znacznie lżejszy. Wynika to z dostępności rur cienkościennych (być może fabryka sama je zwija z blachy jako rurę ze szwem). Ja wykonałem obudowę z rury wytłaczanej 200/10, co jest strasznym marnotrawstwem aluminium, a zatem i pieniędzy na materiał. Cena jednego fabrycznego obwodu wynosi 259 EUR + transport z rosji + cło i VAT czyli około 1700 zł po aktualnym kursie EUR/PLN z początku września 2012. Według mojej kalkulacji koszt materiału (nieoptymalny, przy produkcji jednostkowej i zdecydowanie przepłaconym aluminiowym cylindrze) to ok 420zł na obwód... czyli 4 razy taniej jest zrobić samemu, niż kupić gotowy po cenie rynkowej.

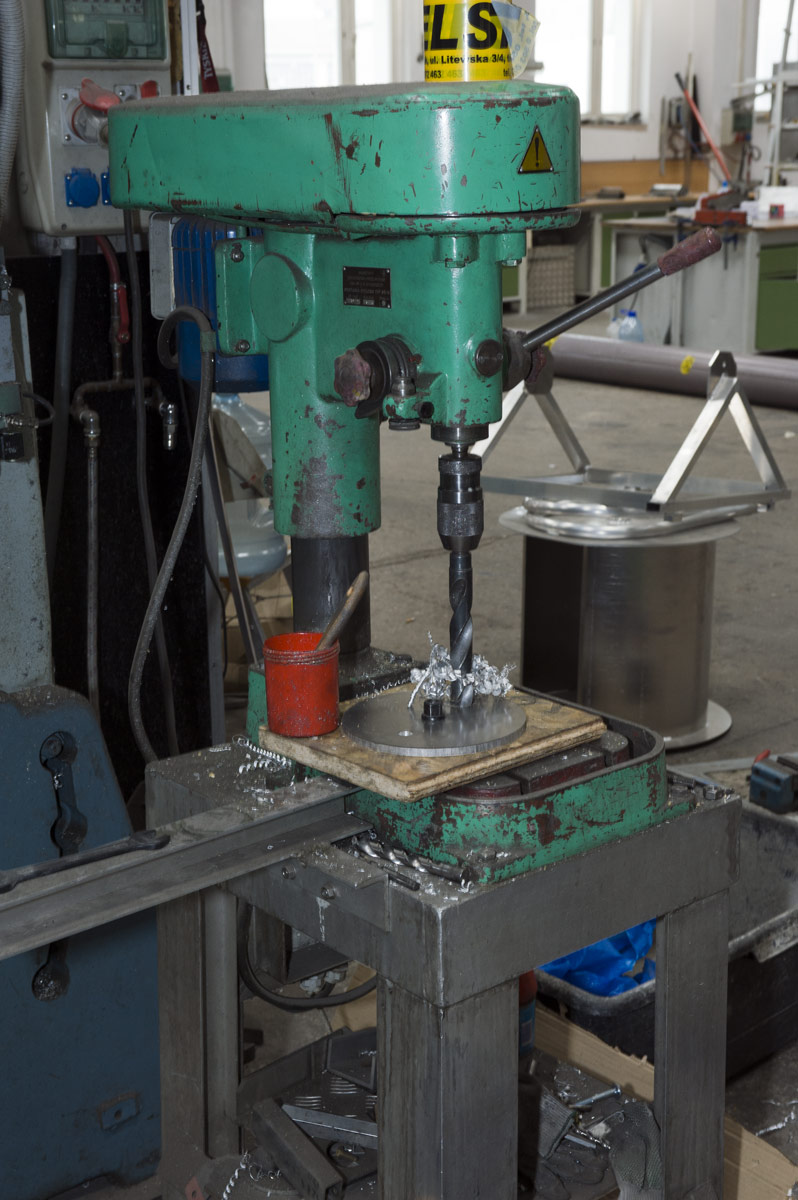

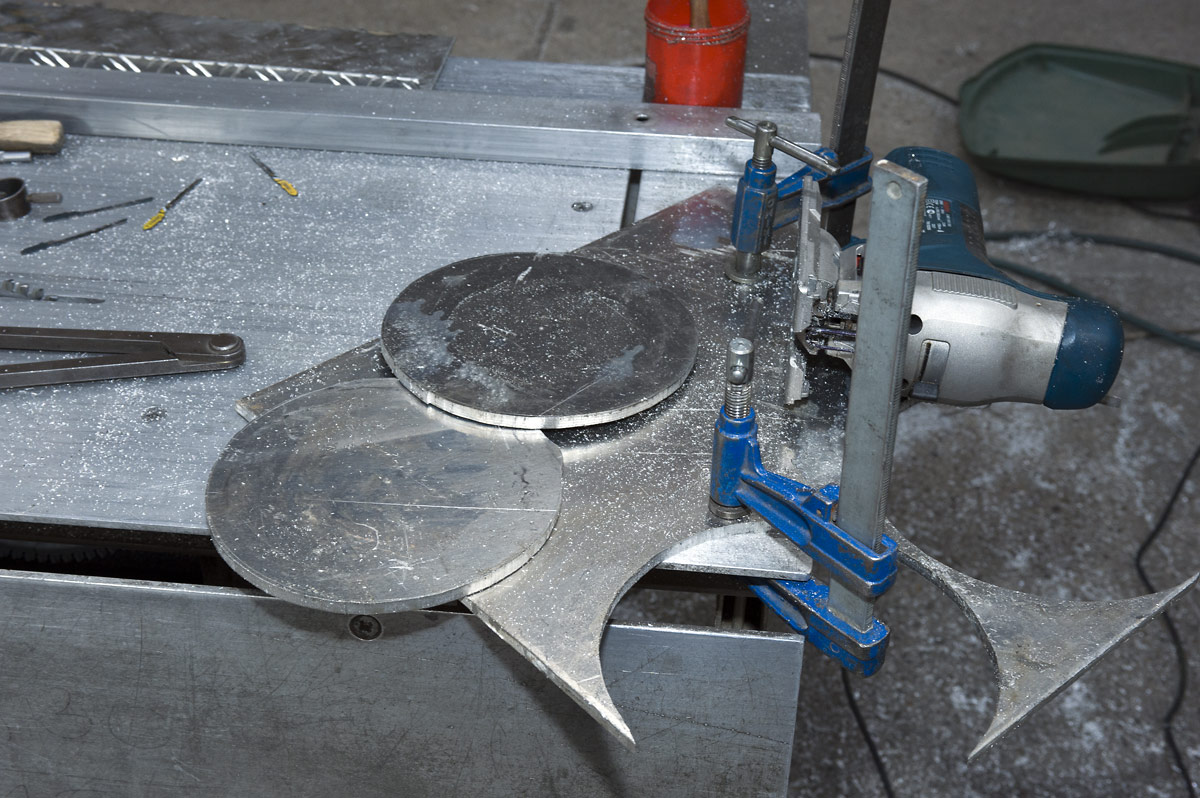

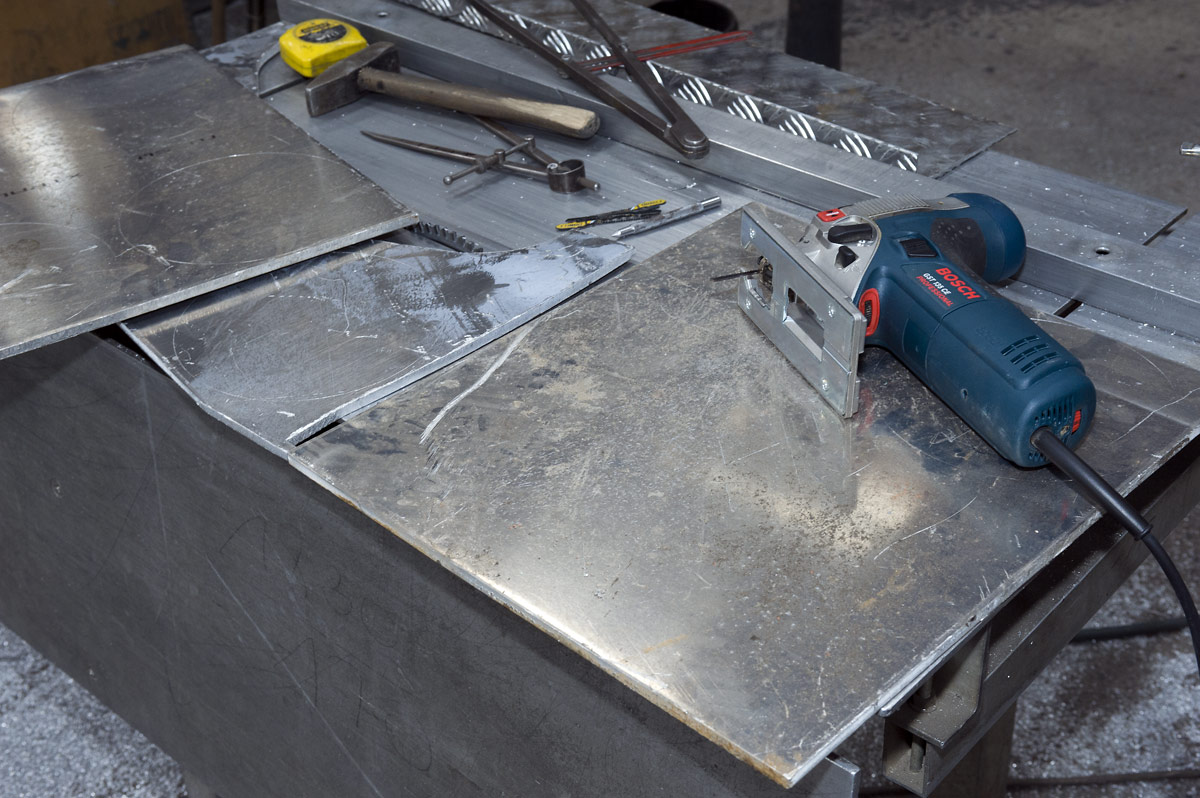

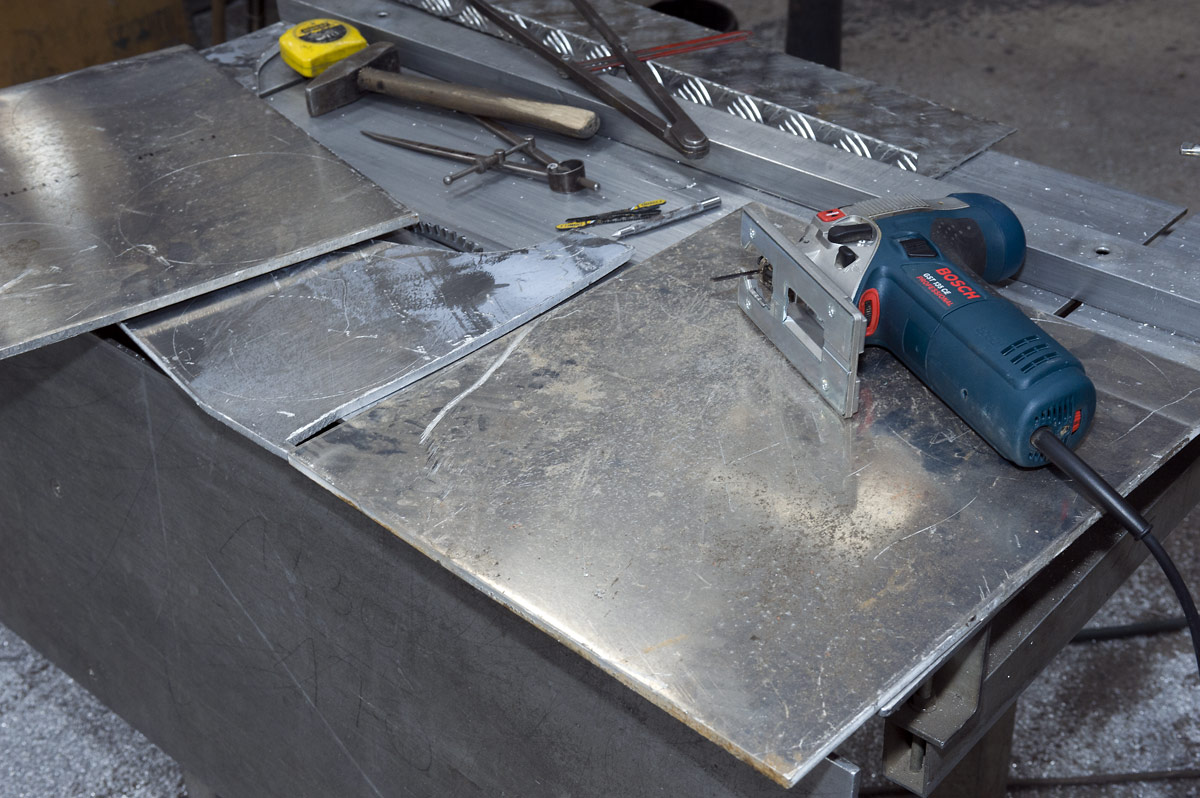

2m_resonators_m...

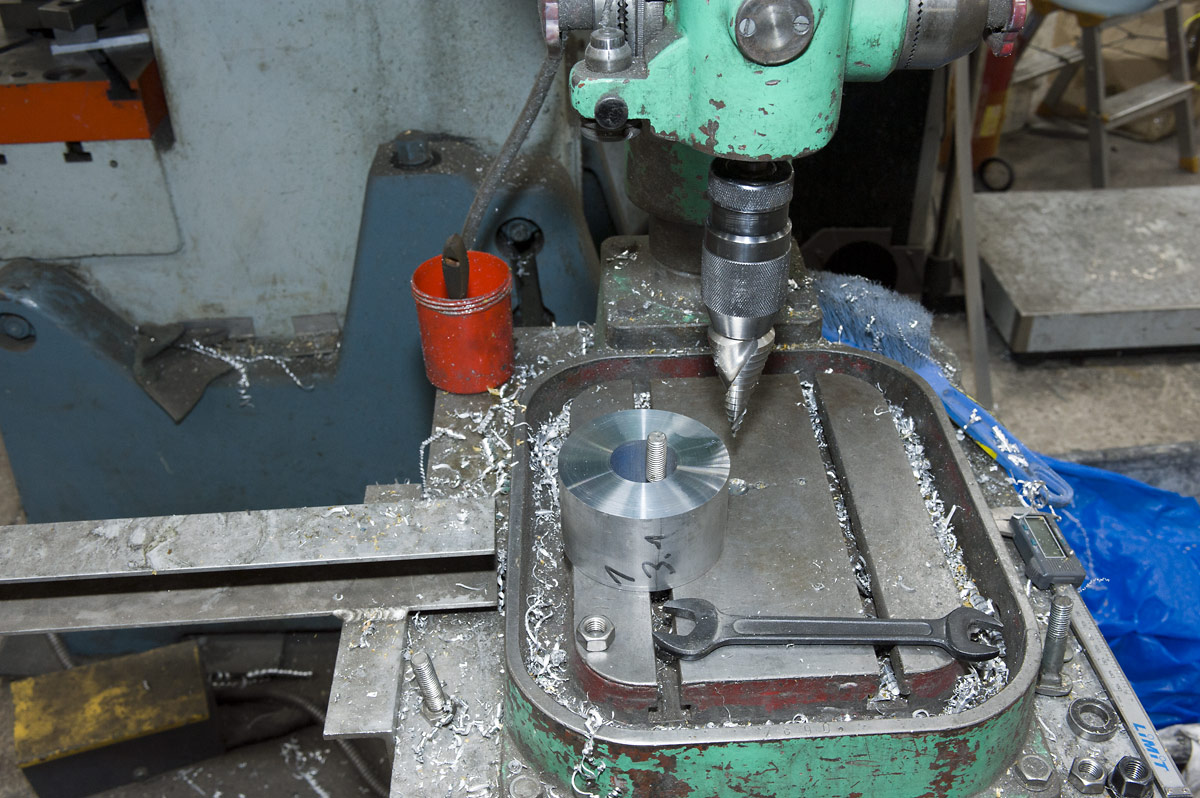

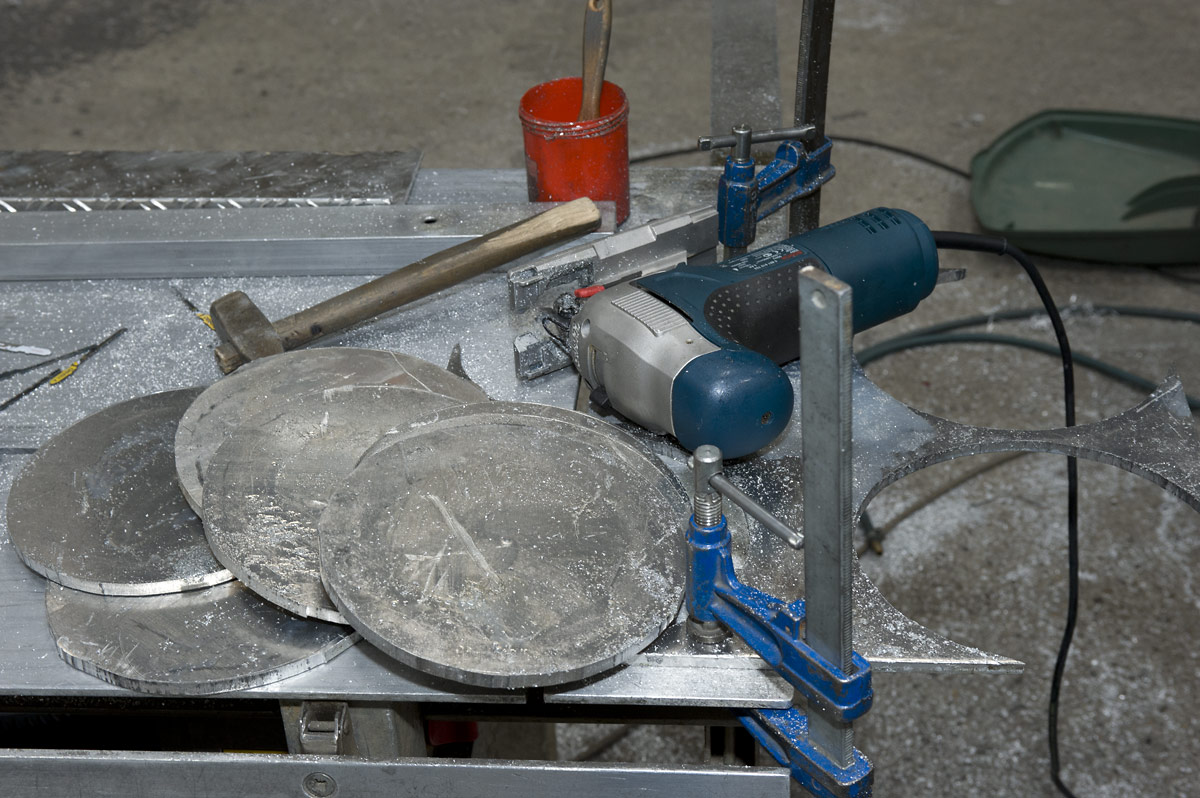

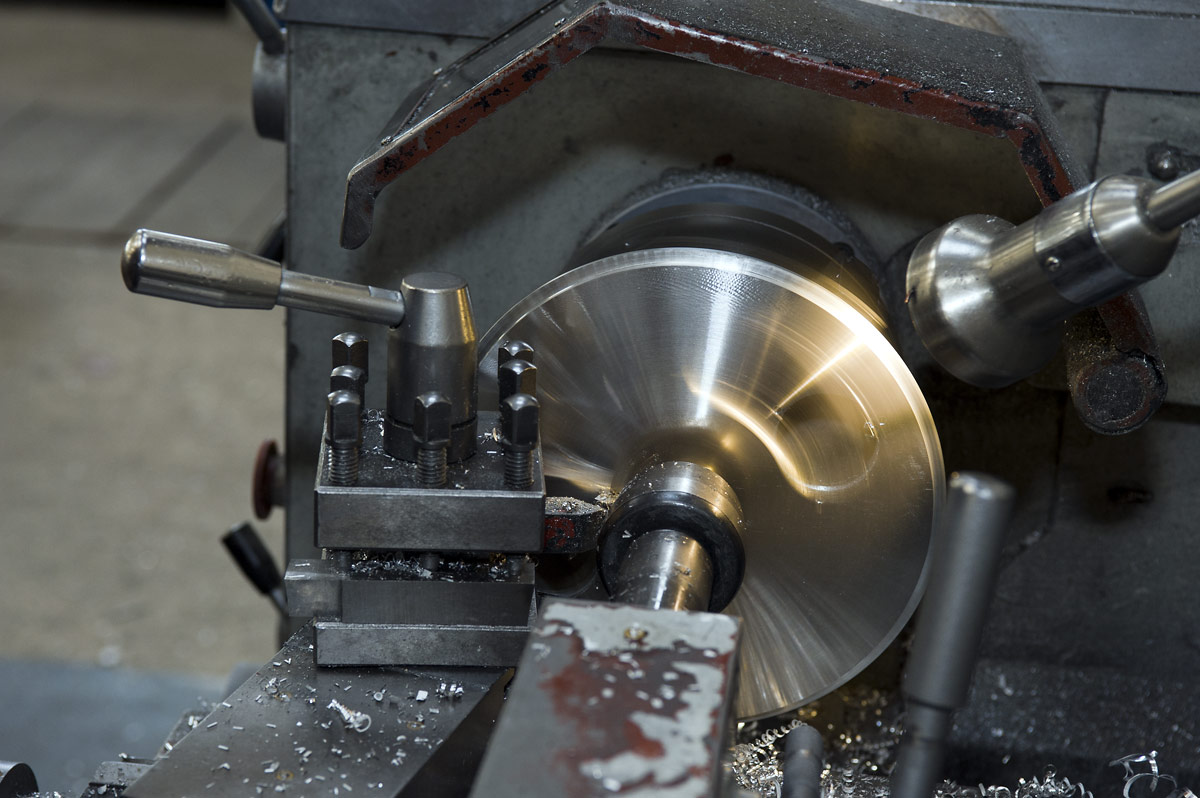

2m_resonators_manufacturing_01 2m_resonators_manufacturing_01
2m_resonators_m...
2m_resonators_manufacturing_02 2m_resonators_manufacturing_02

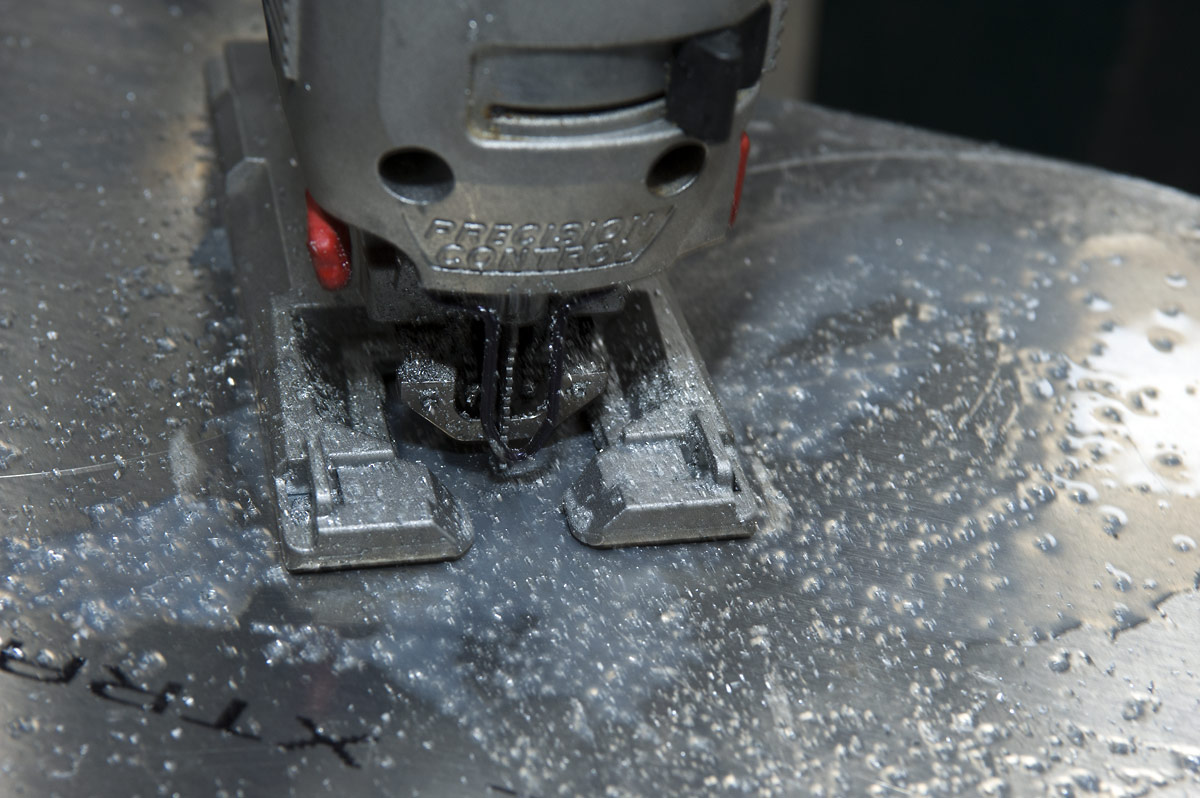

2m_resonators_m...
2m_resonators_manufacturing_03 2m_resonators_manufacturing_03
2m_resonators_m...
2m_resonators_manufacturing_04 2m_resonators_manufacturing_04
2m_resonators_m...

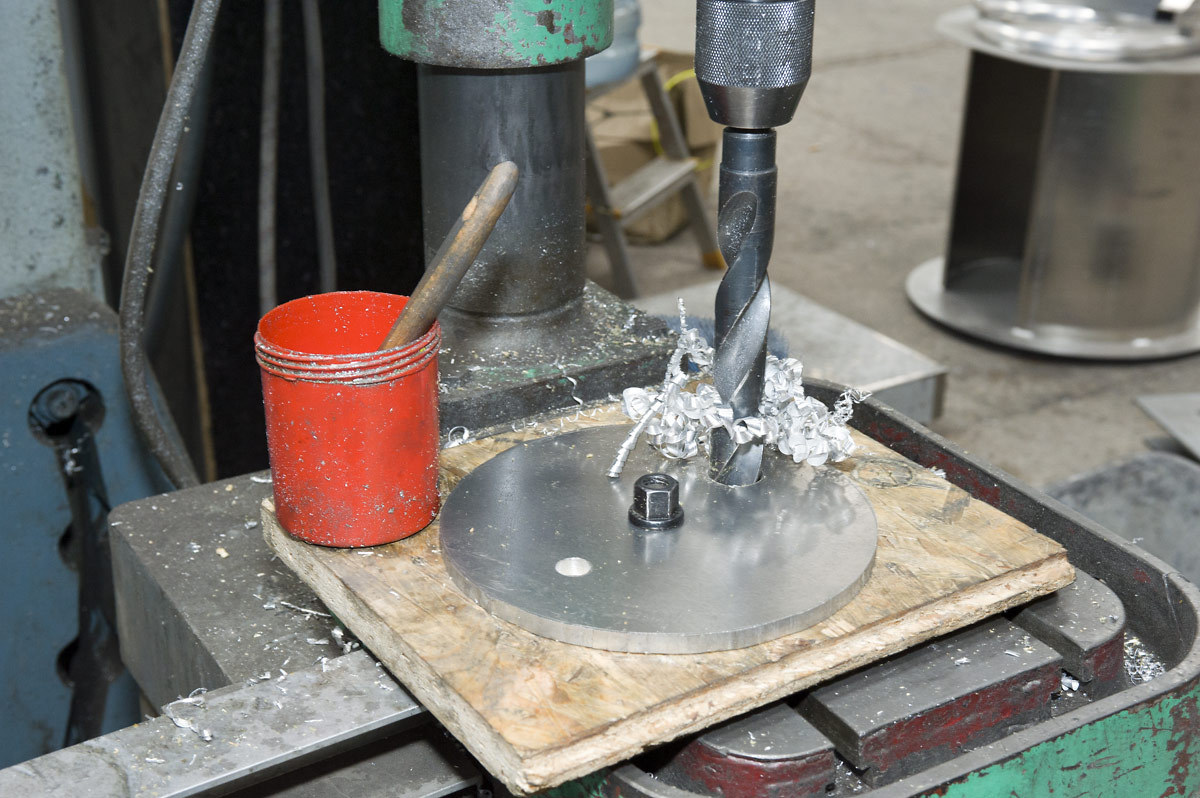

2m_resonators_manufacturing_05 2m_resonators_manufacturing_05
2m_resonators_m...
2m_resonators_manufacturing_06 2m_resonators_manufacturing_06

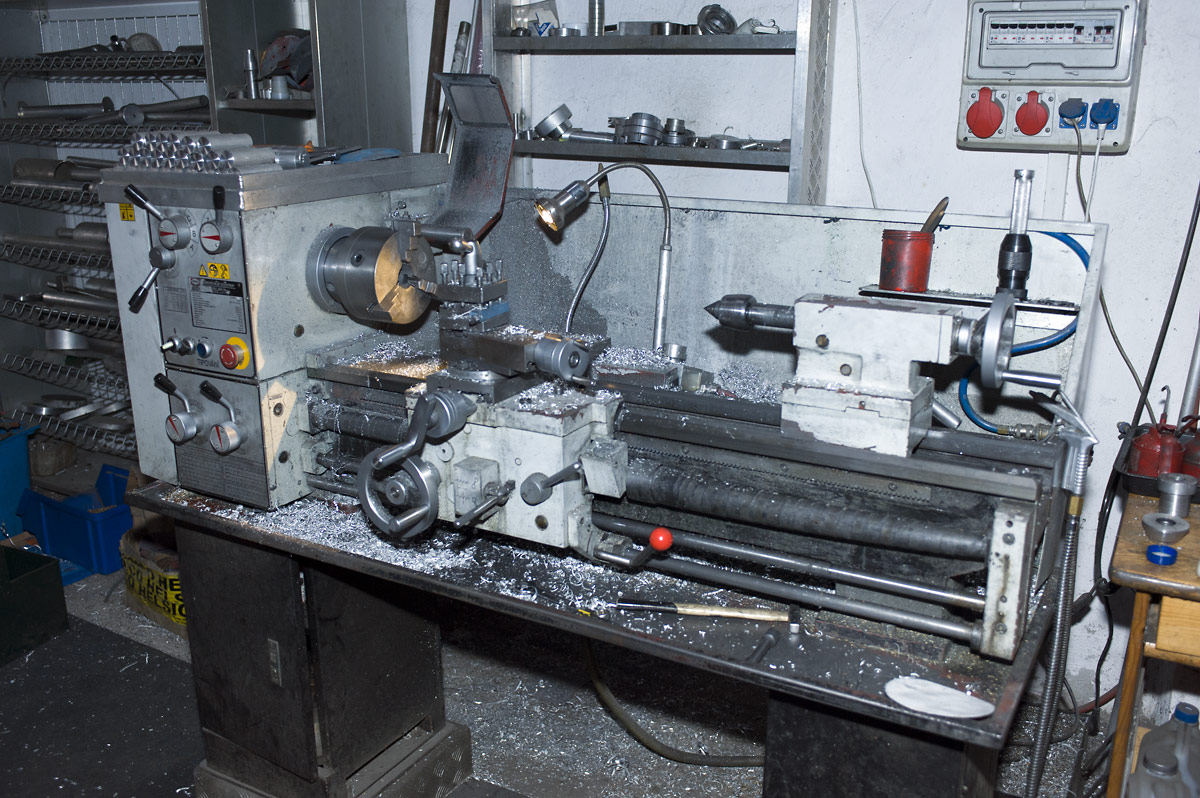

2m_resonators_m...
2m_resonators_manufacturing_45 2m_resonators_manufacturing_45
2m_resonators_m...

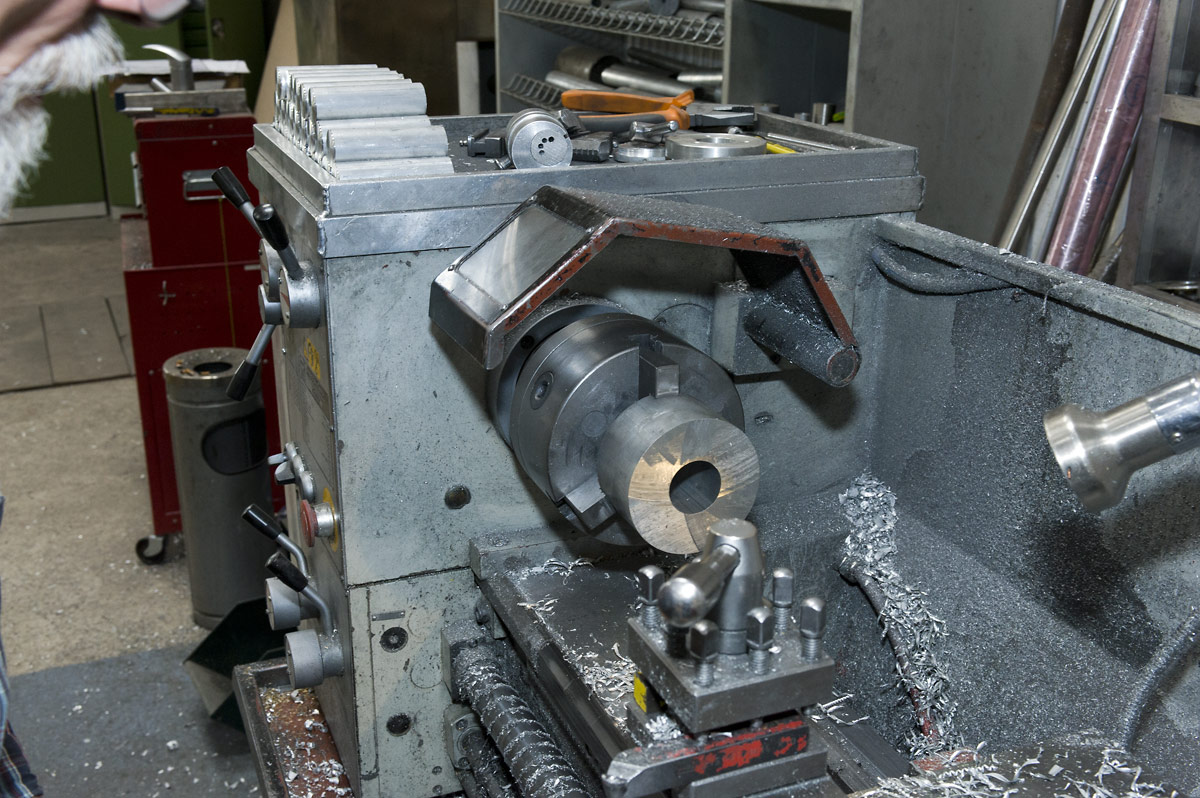

2m_resonators_manufacturing_07 2m_resonators_manufacturing_07
2m_resonators_m...

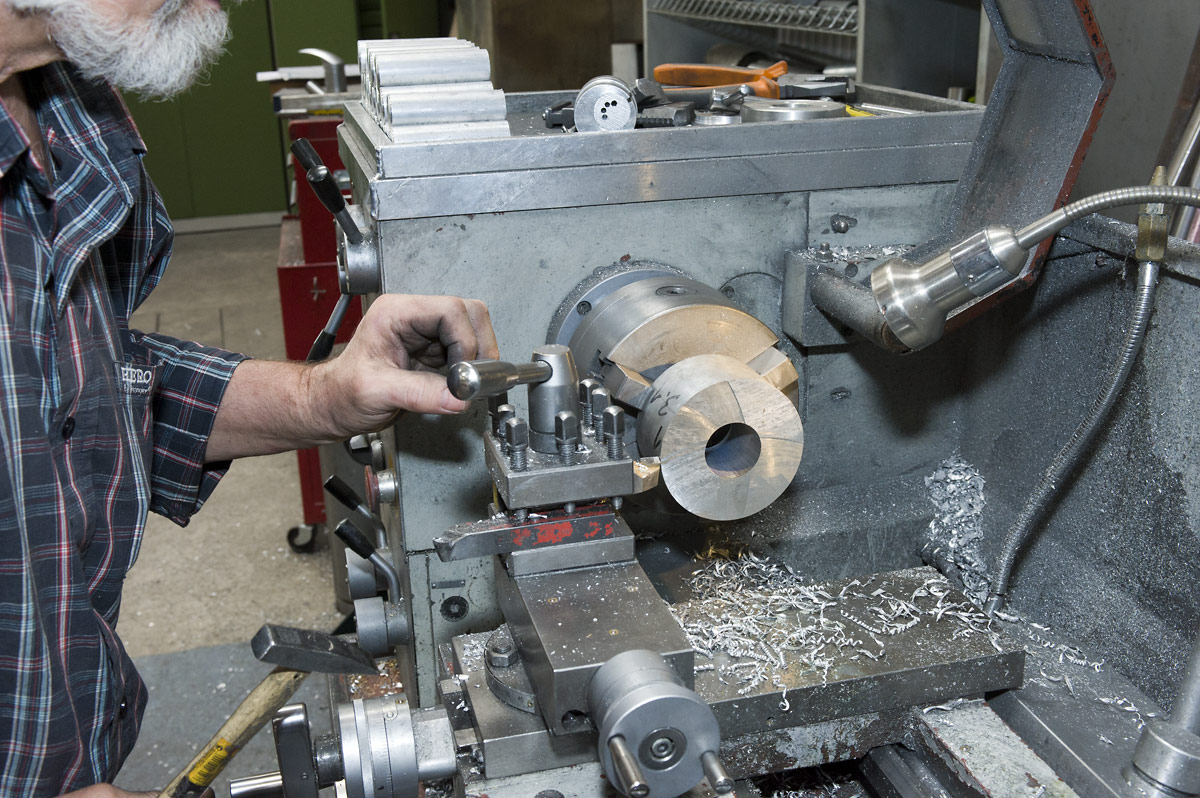

2m_resonators_manufacturing_08 2m_resonators_manufacturing_08
2m_resonators_m...

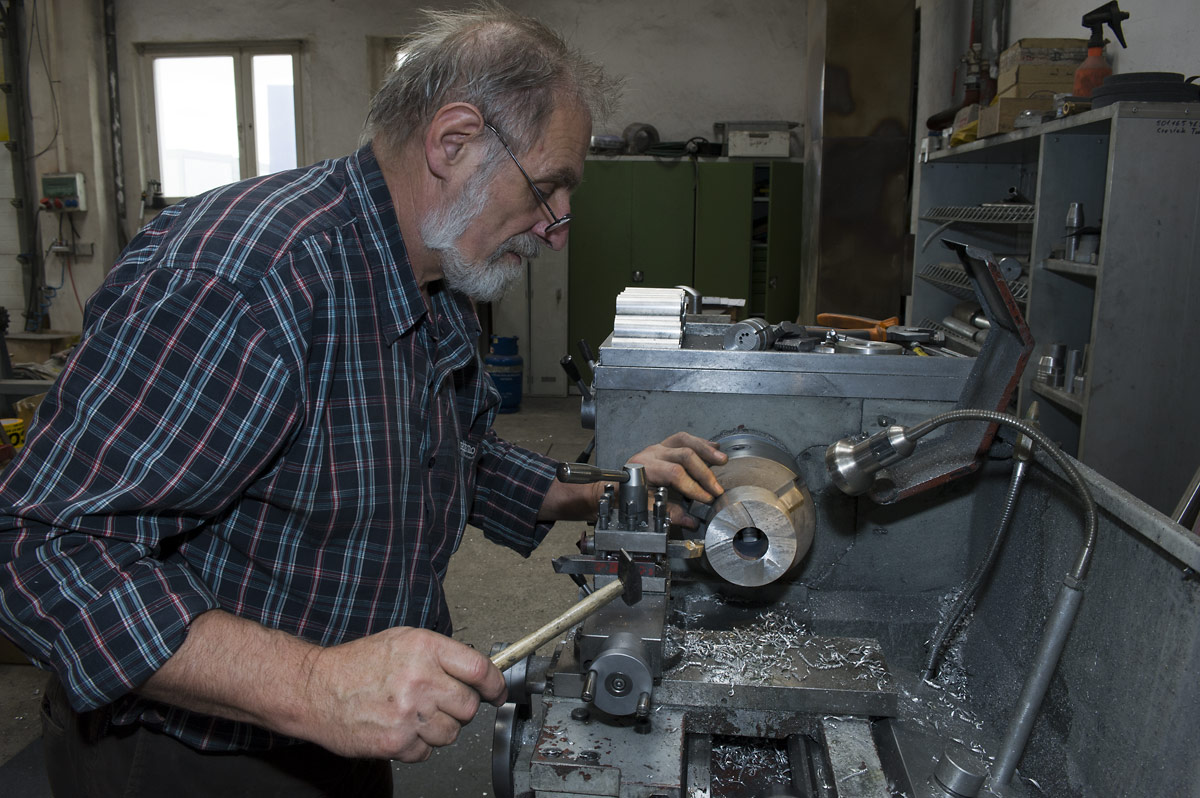

2m_resonators_manufacturing_09 2m_resonators_manufacturing_09

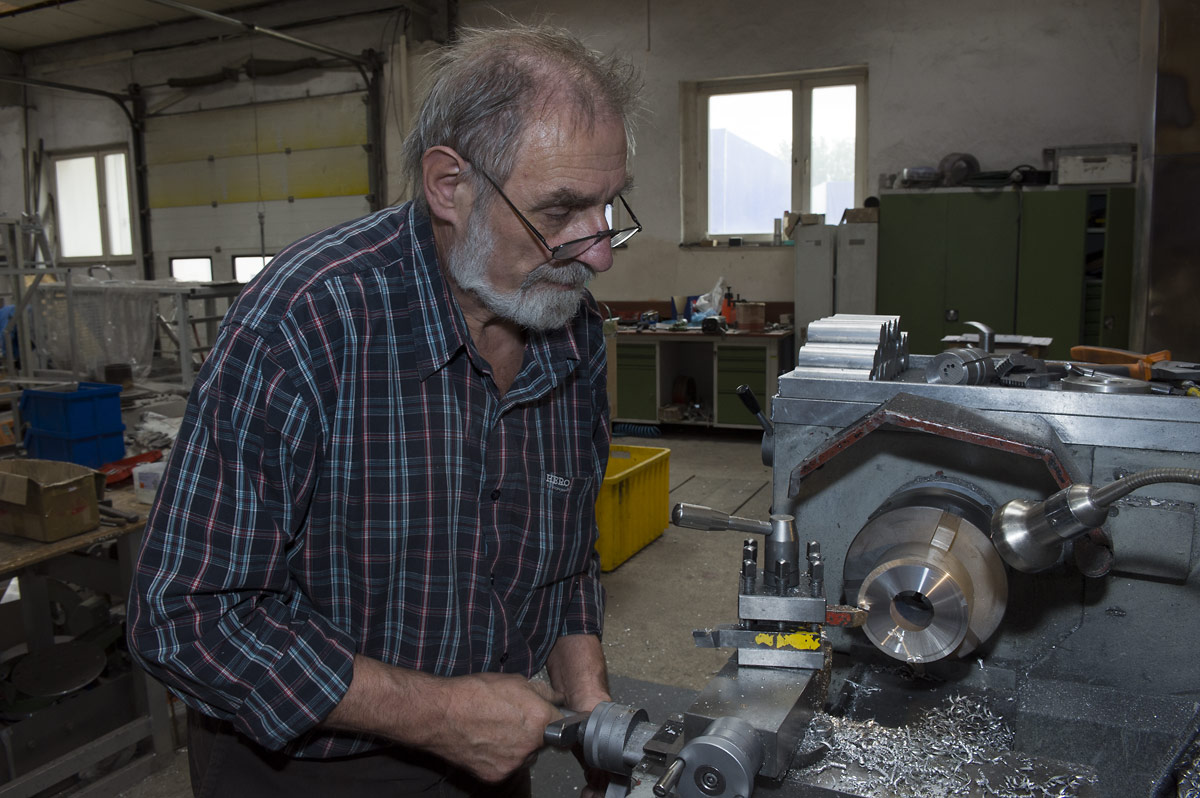

2m_resonators_m...
2m_resonators_manufacturing_10 2m_resonators_manufacturing_10
2m_resonators_m...
2m_resonators_manufacturing_11 2m_resonators_manufacturing_11
2m_resonators_m...

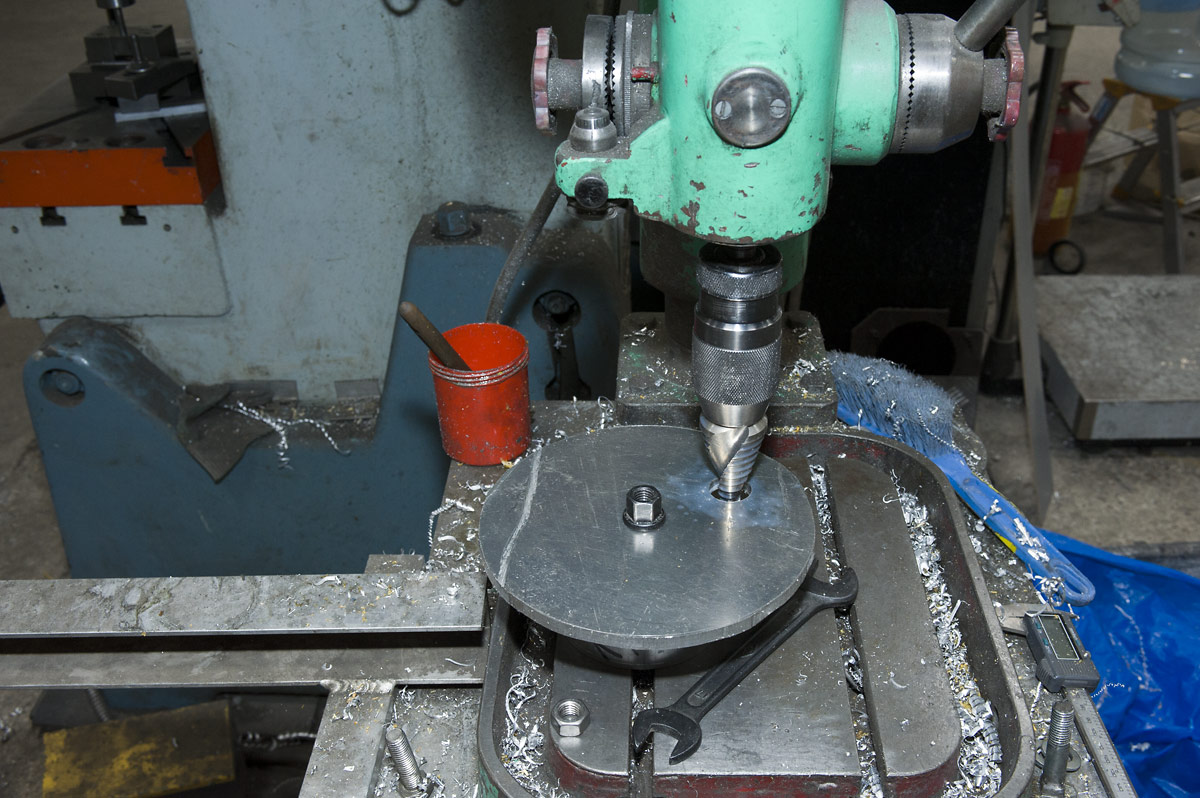

2m_resonators_manufacturing_12 2m_resonators_manufacturing_12

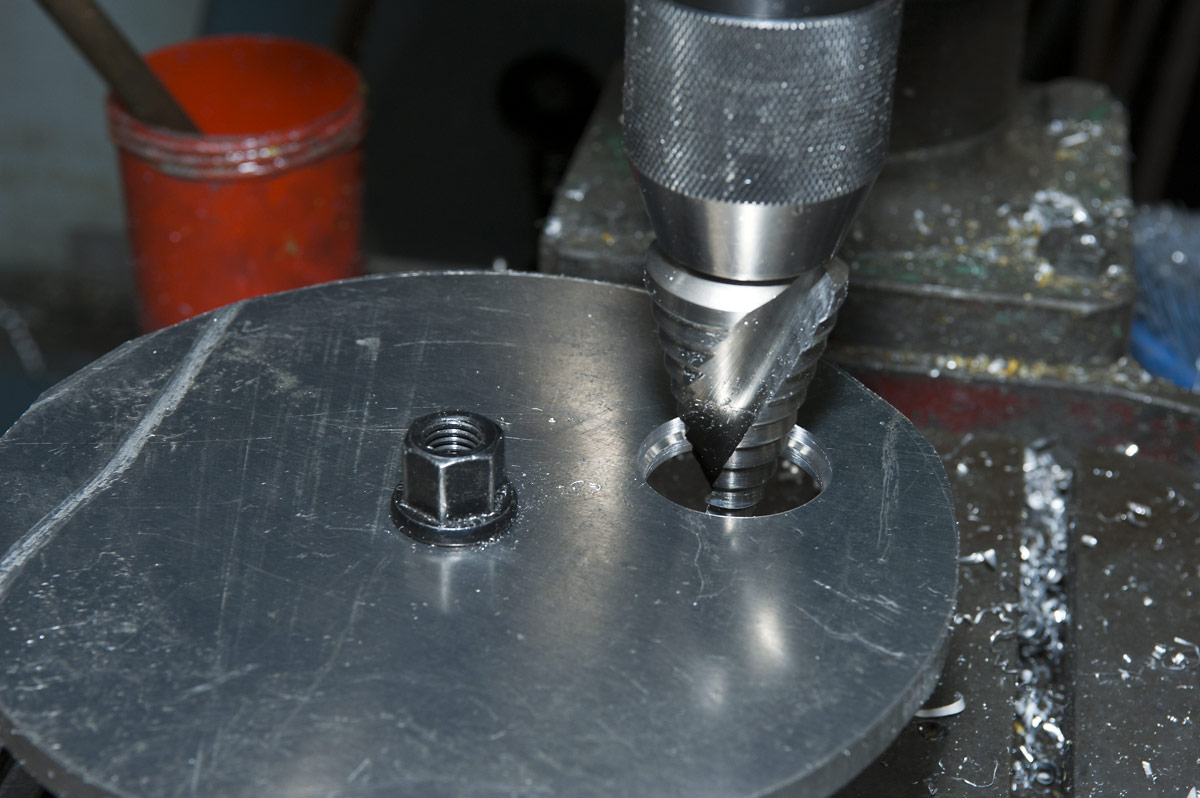

2m_resonators_m...
2m_resonators_manufacturing_13 2m_resonators_manufacturing_13

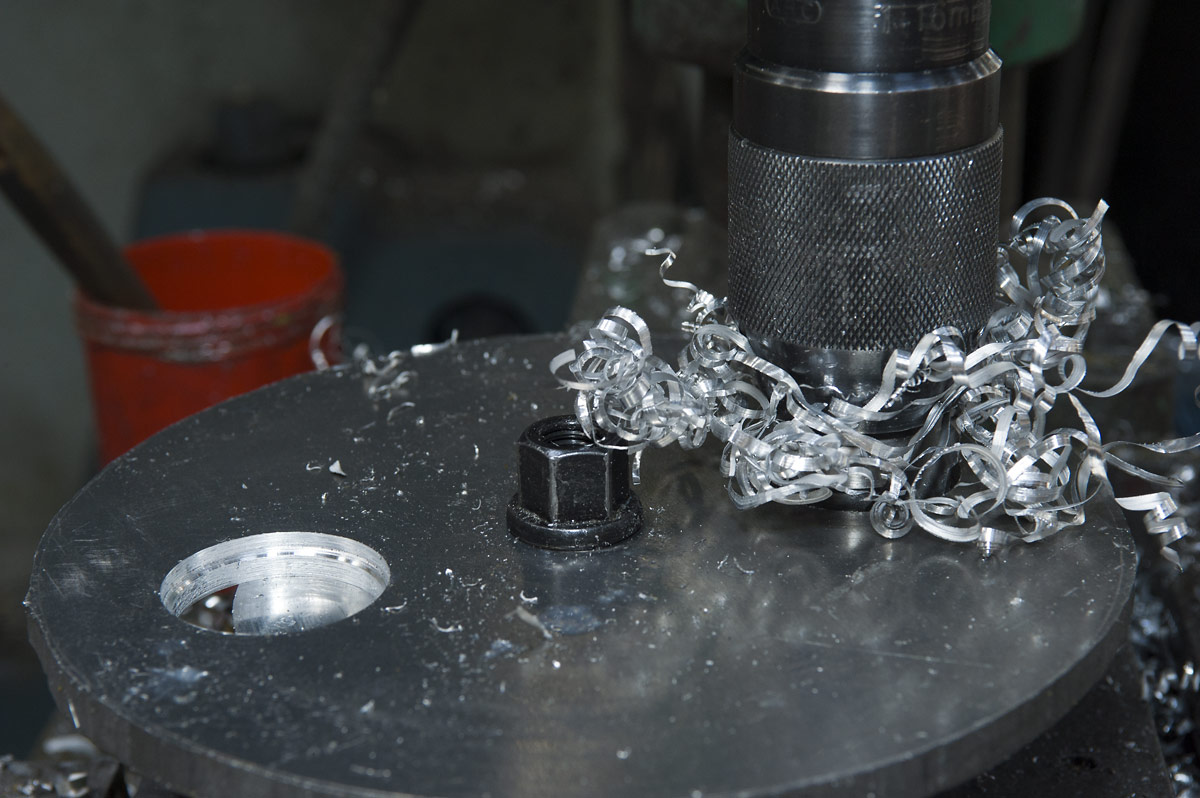

2m_resonators_m...
2m_resonators_manufacturing_14 2m_resonators_manufacturing_14
2m_resonators_m...

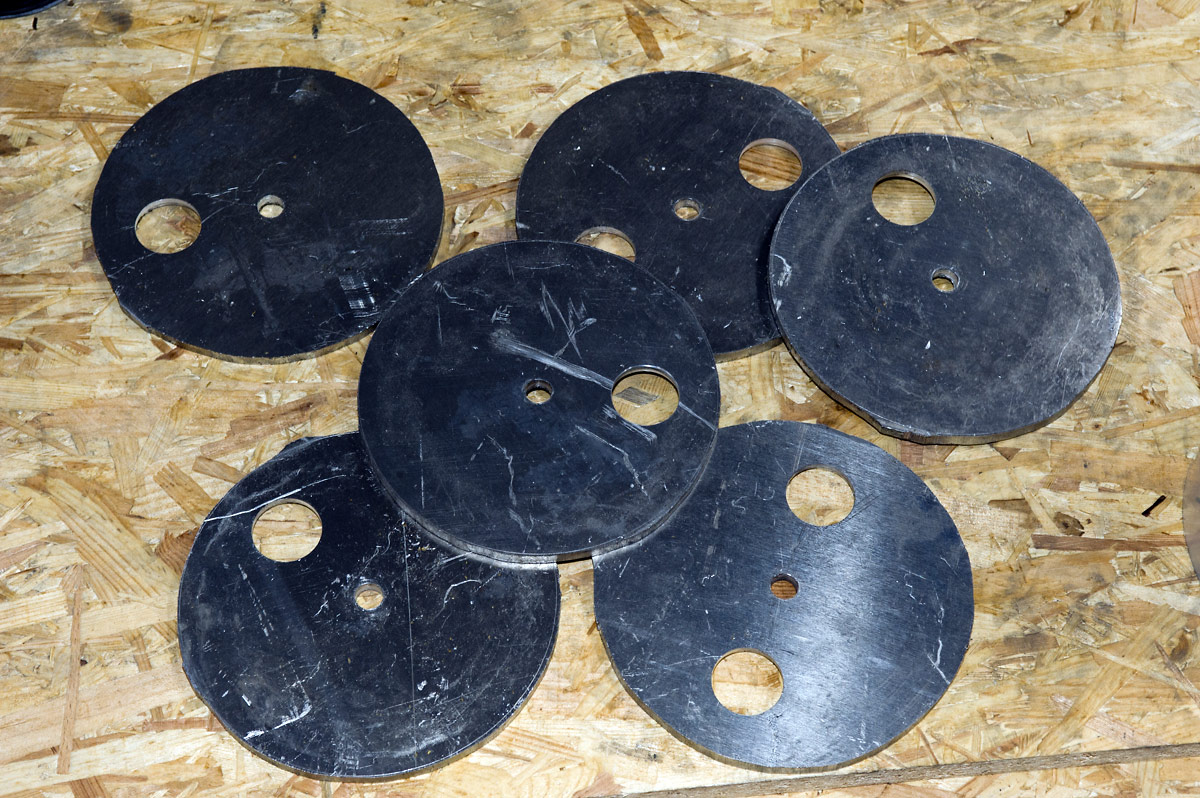

2m_resonators_manufacturing_15 2m_resonators_manufacturing_15
2m_resonators_m...

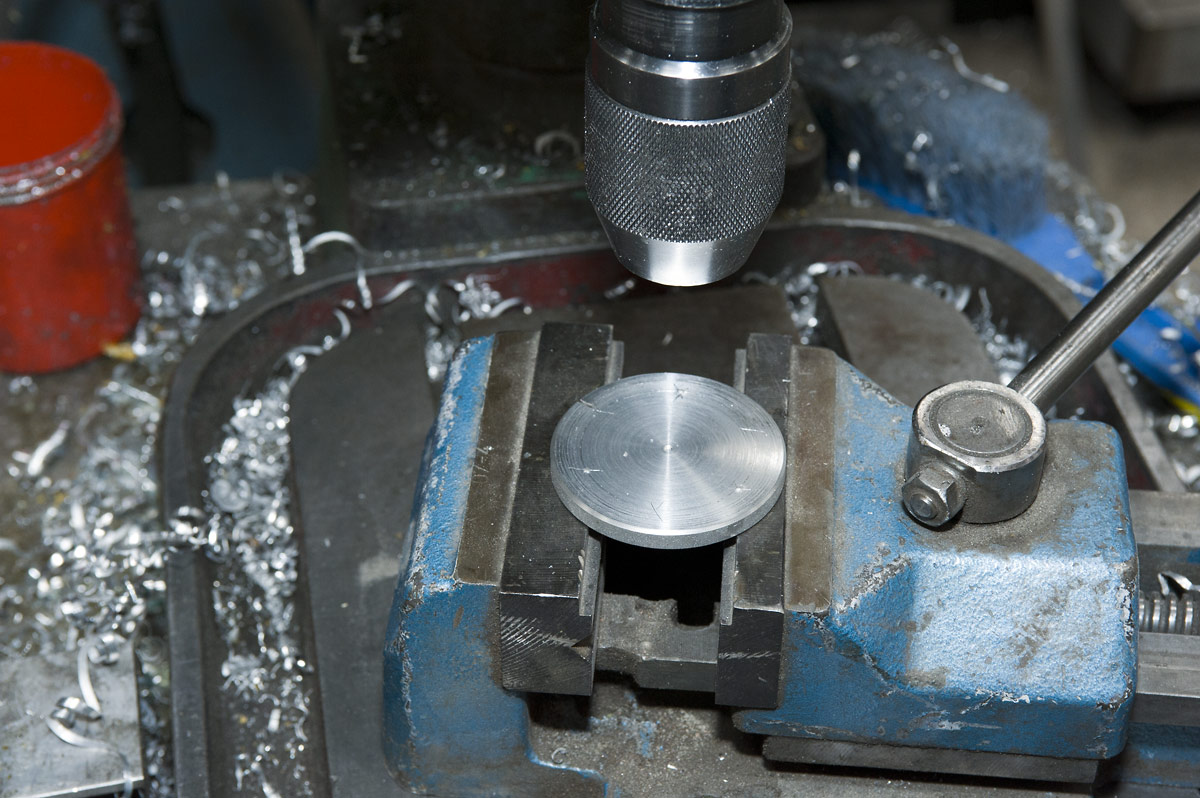

2m_resonators_manufacturing_16 2m_resonators_manufacturing_16
2m_resonators_m...

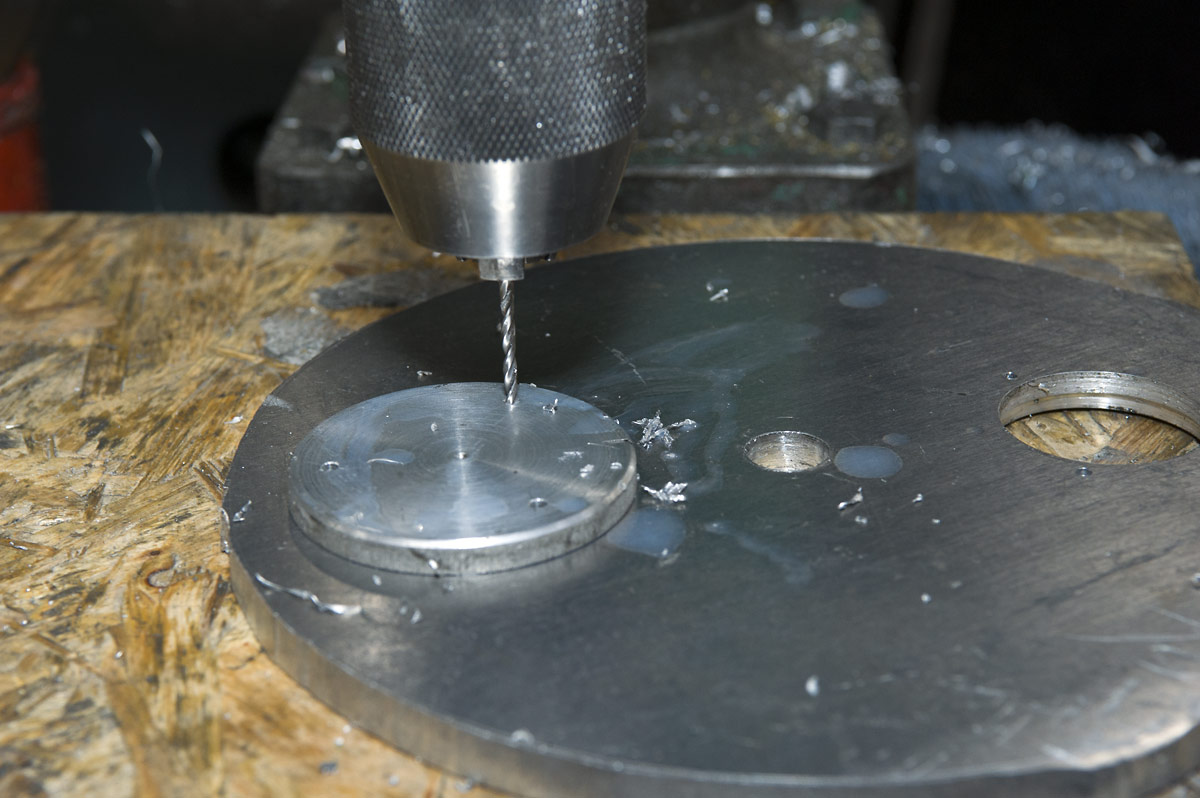

2m_resonators_manufacturing_17 2m_resonators_manufacturing_17

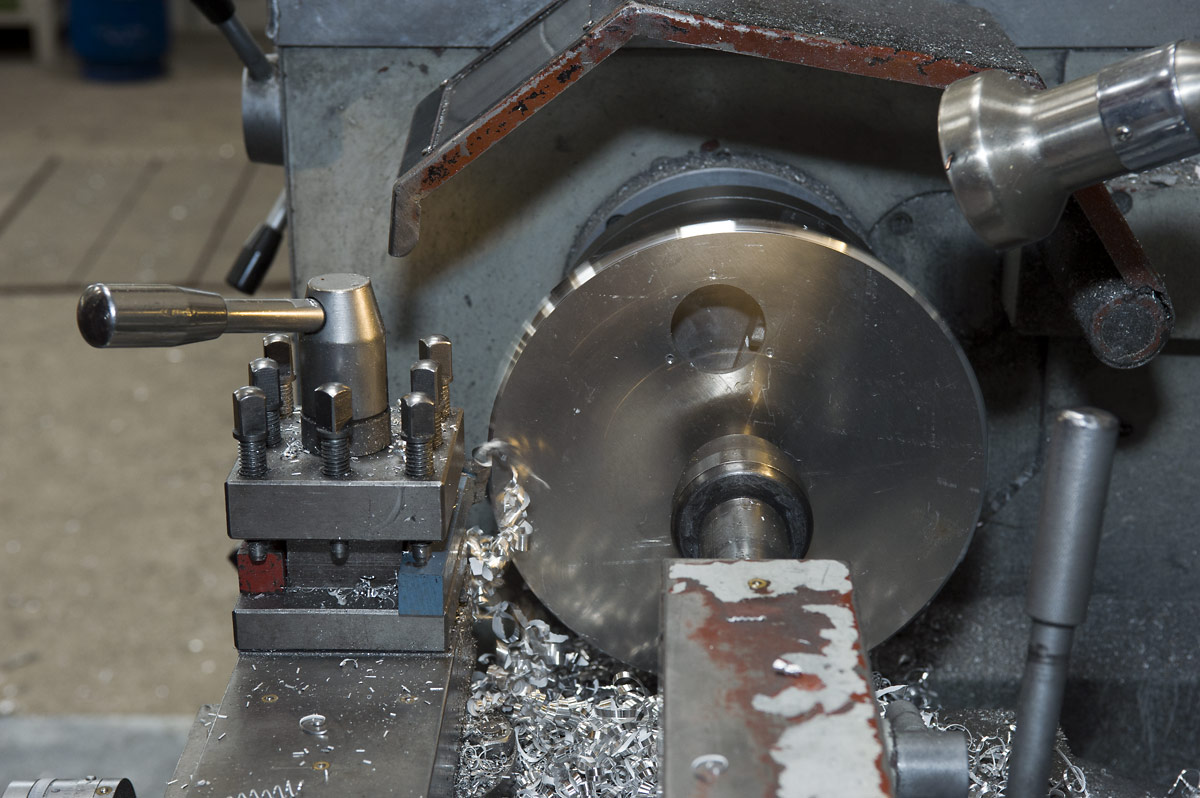

2m_resonators_m...
2m_resonators_manufacturing_18 2m_resonators_manufacturing_18
2m_resonators_m...
2m_resonators_manufacturing_19 2m_resonators_manufacturing_19
2m_resonators_m...

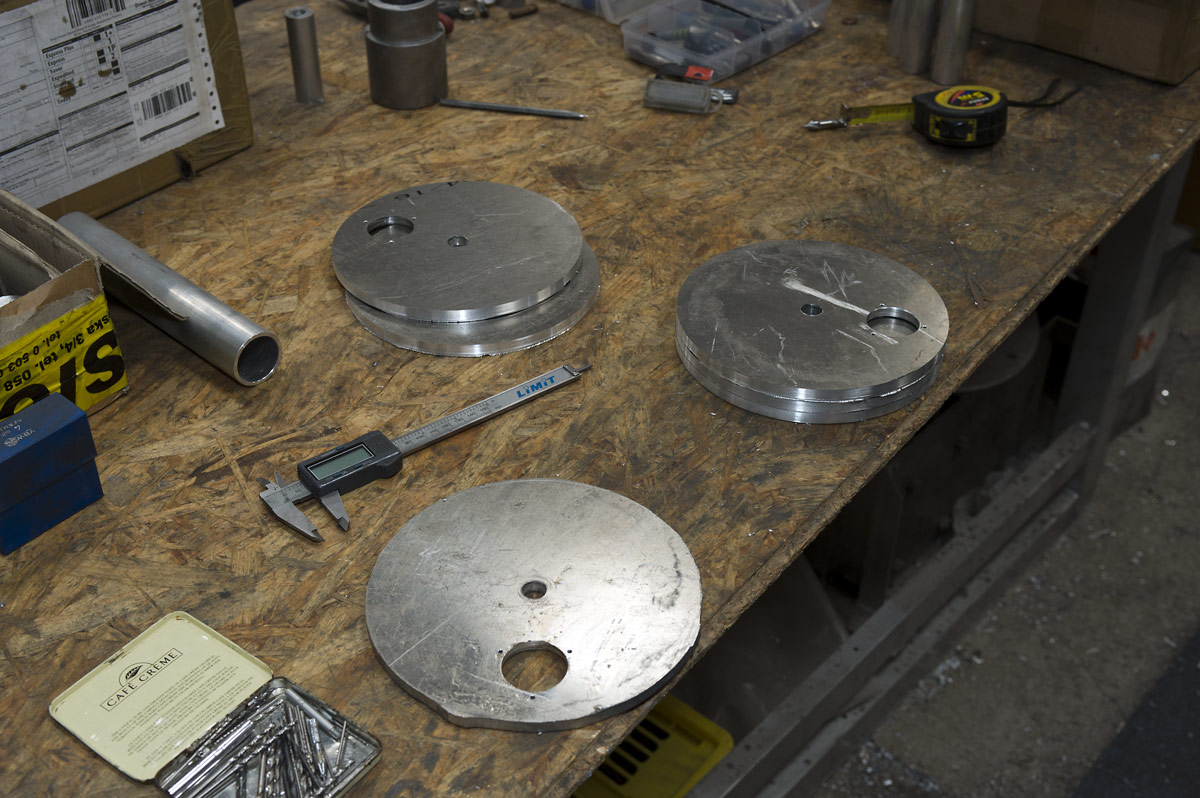

2m_resonators_manufacturing_20 2m_resonators_manufacturing_20

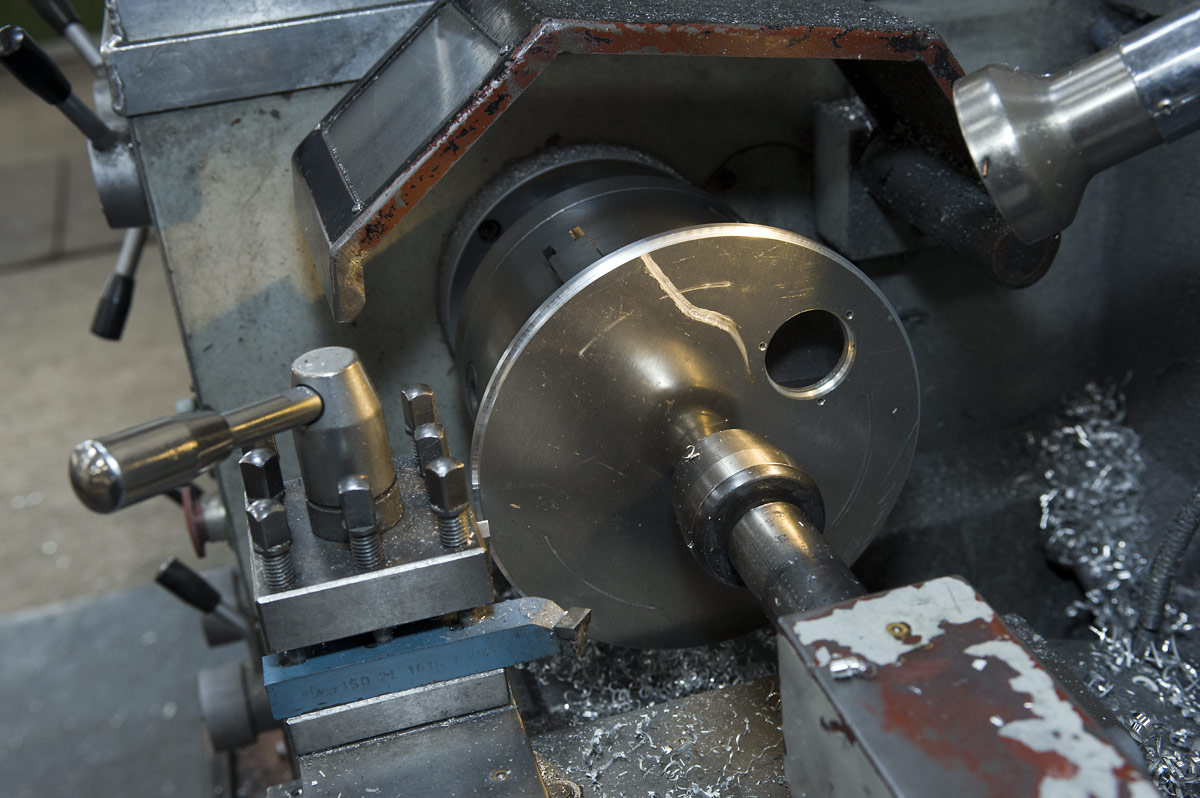

2m_resonators_m...
2m_resonators_manufacturing_21 2m_resonators_manufacturing_21

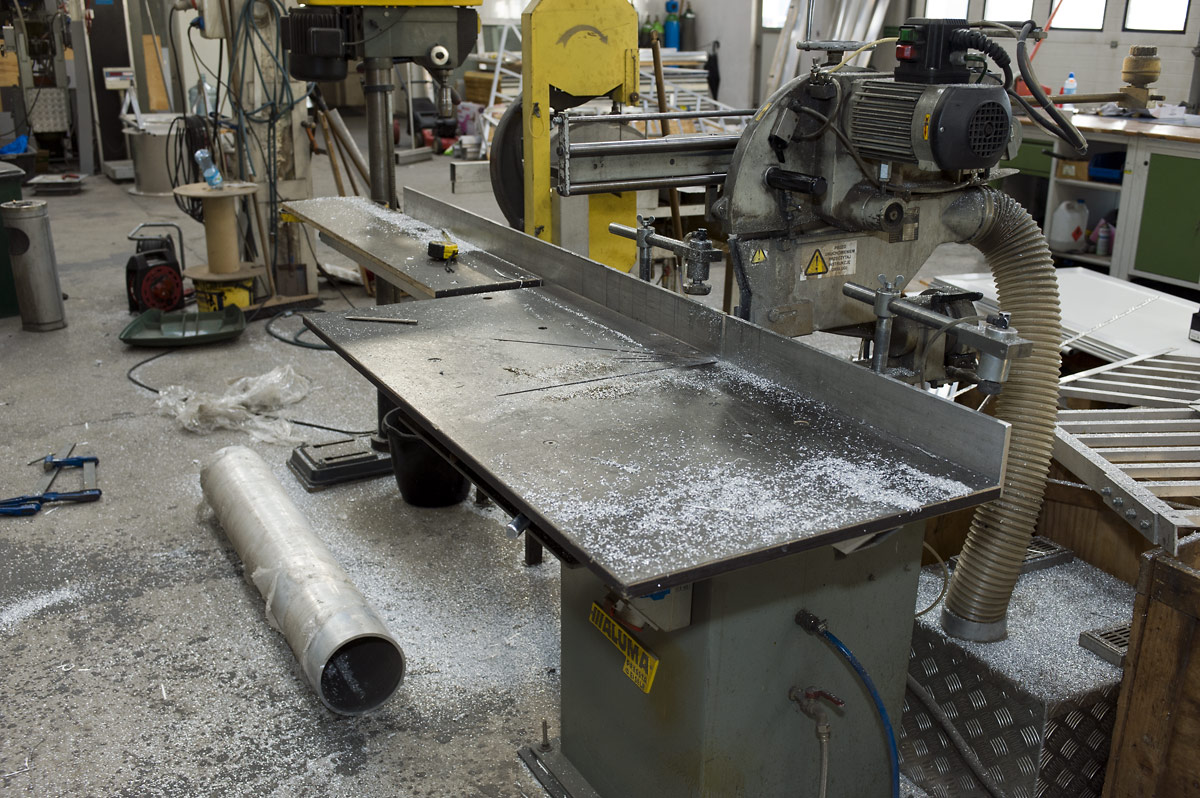

2m_resonators_m...
2m_resonators_manufacturing_36 2m_resonators_manufacturing_36
2m_resonators_m...

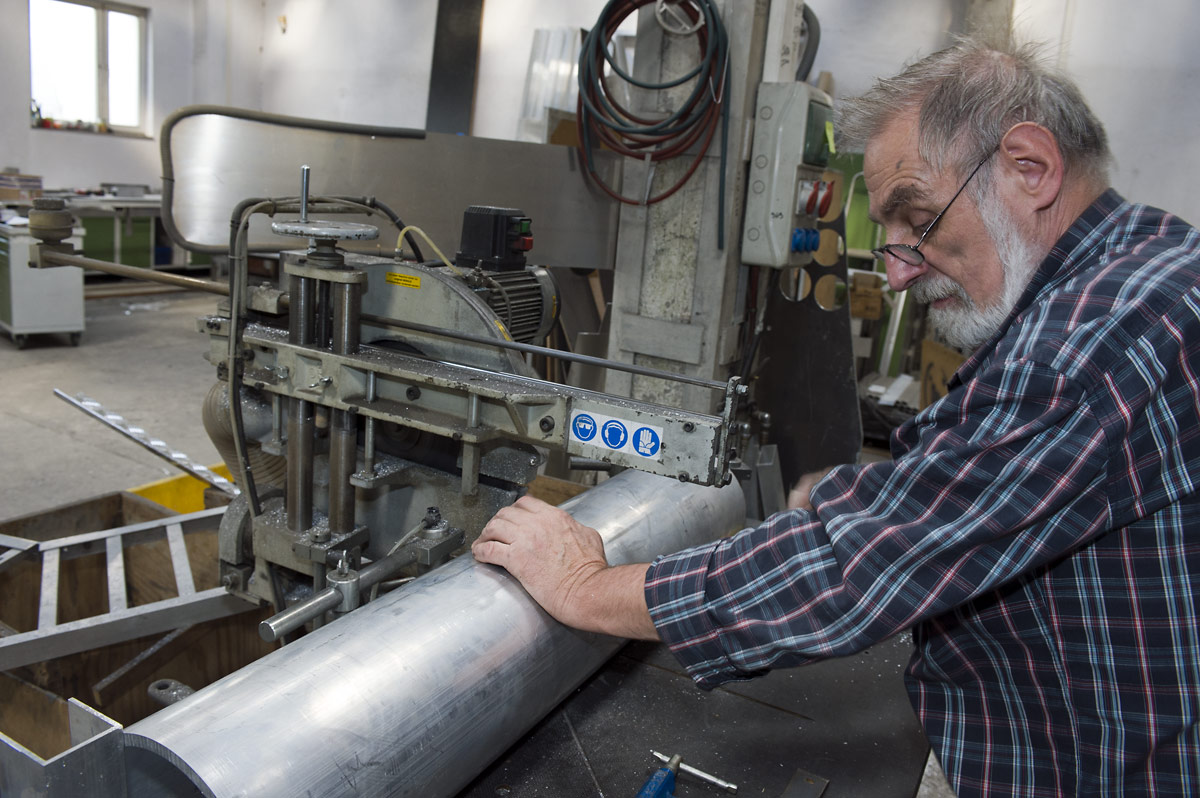

2m_resonators_manufacturing_22 2m_resonators_manufacturing_22
2m_resonators_m...

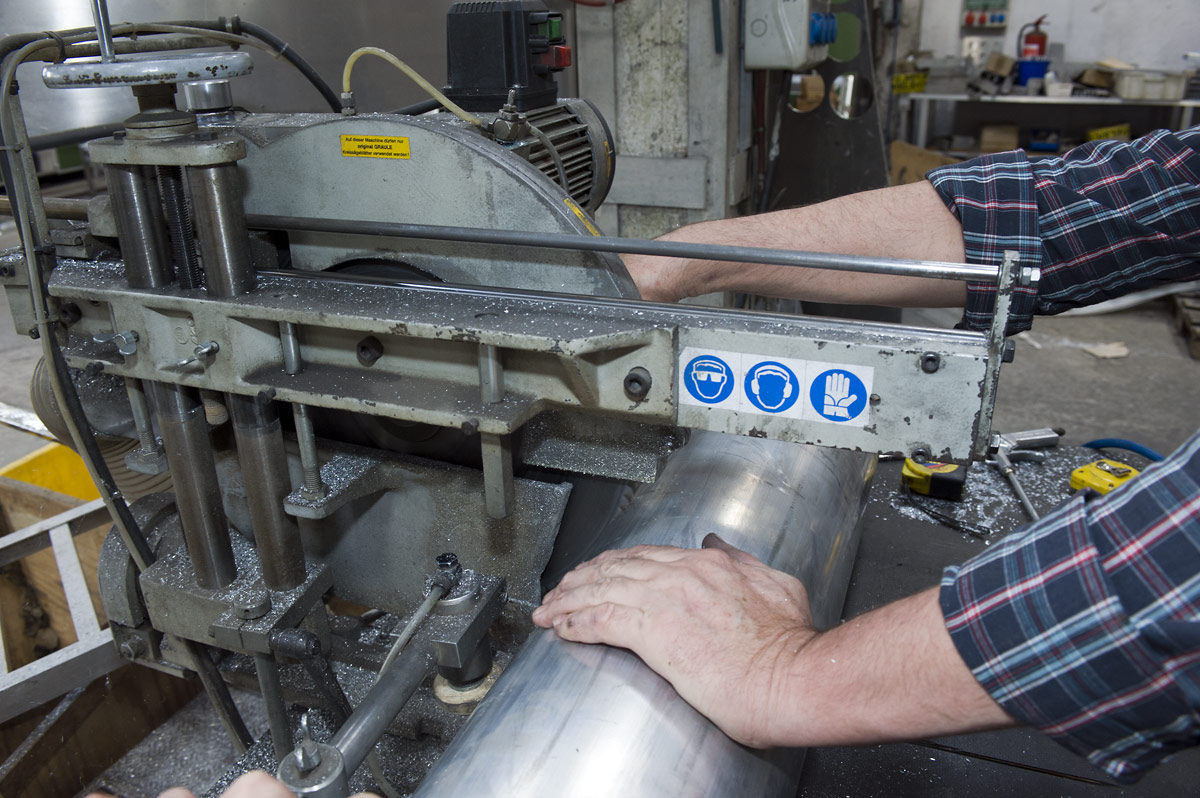

2m_resonators_manufacturing_23 2m_resonators_manufacturing_23

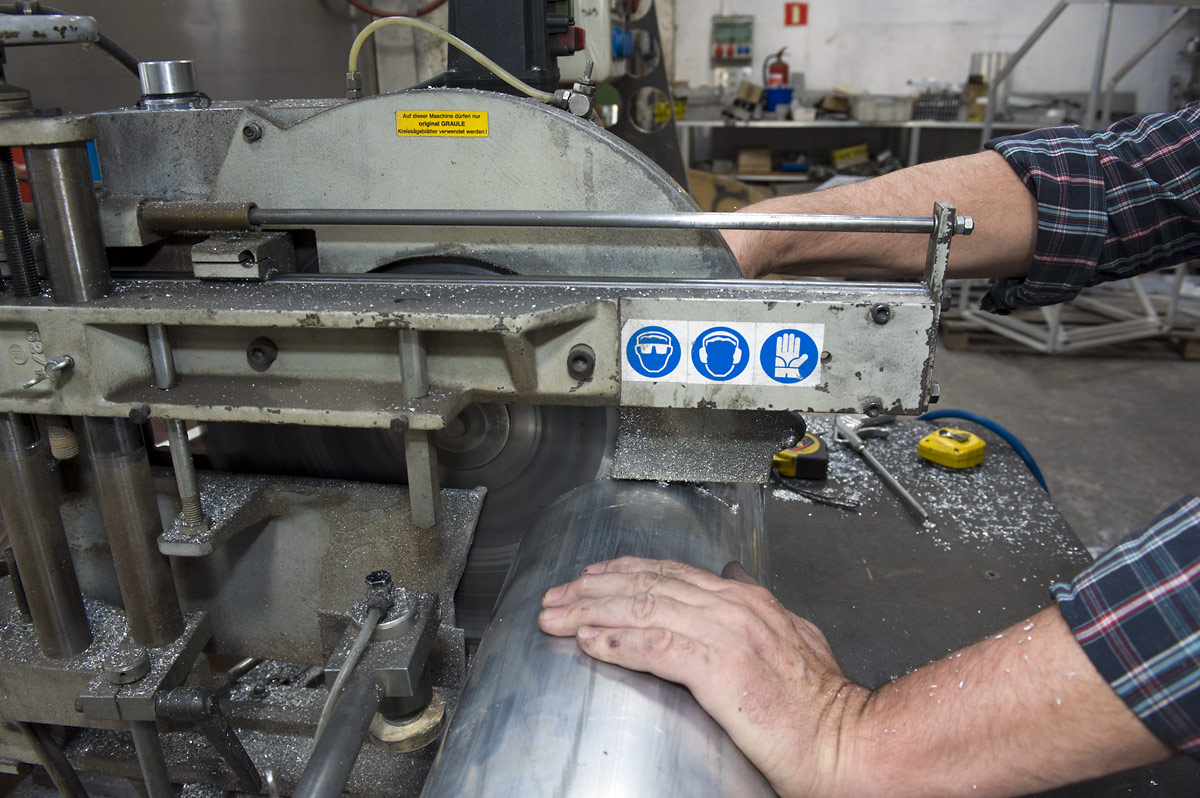

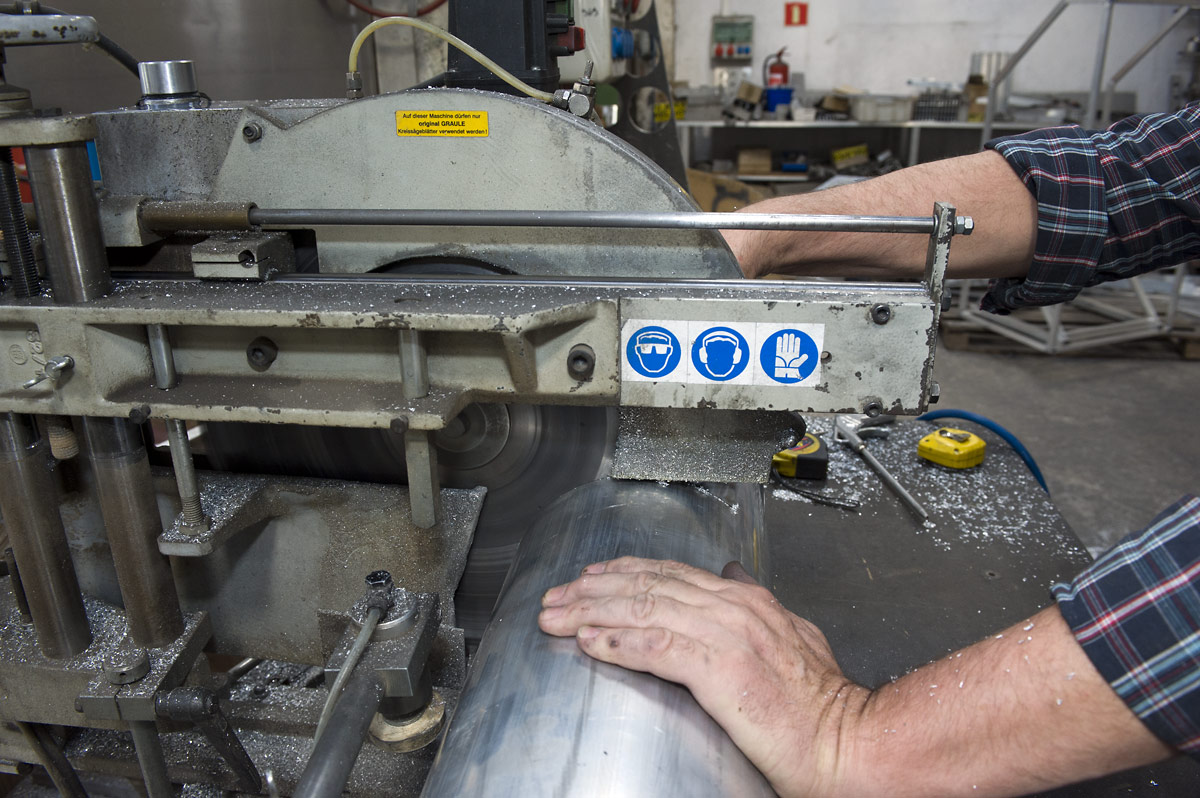

2m_resonators_m...

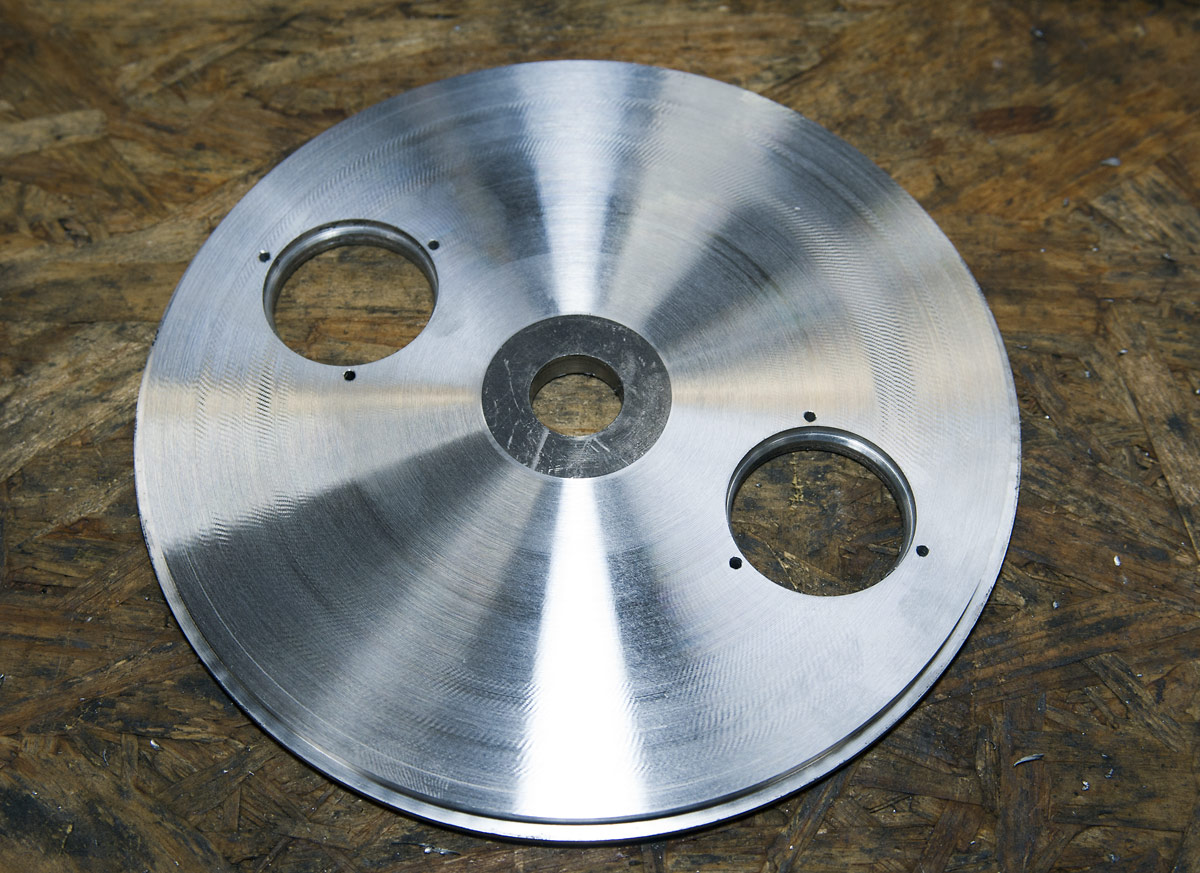

2m_resonators_manufacturing_24 2m_resonators_manufacturing_24
2m_resonators_m...

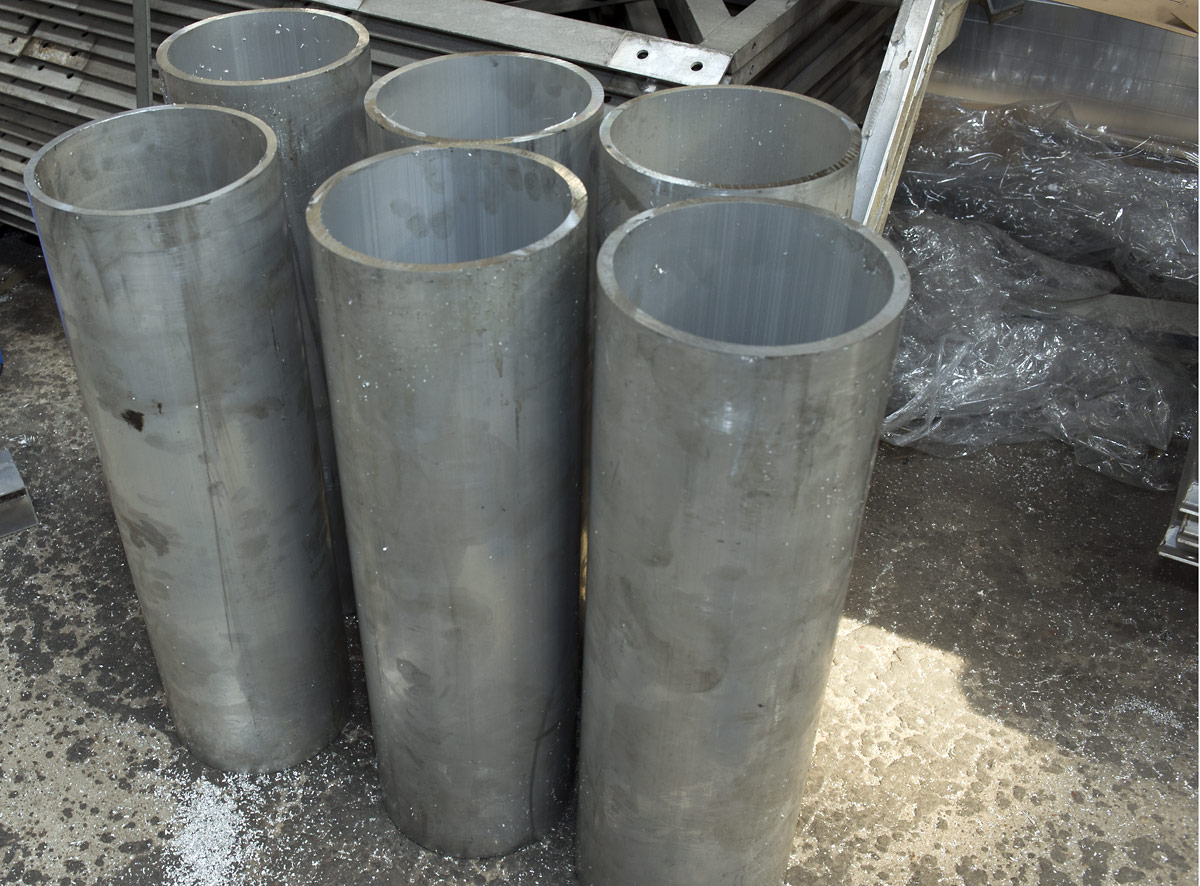

2m_resonators_manufacturing_25 2m_resonators_manufacturing_25

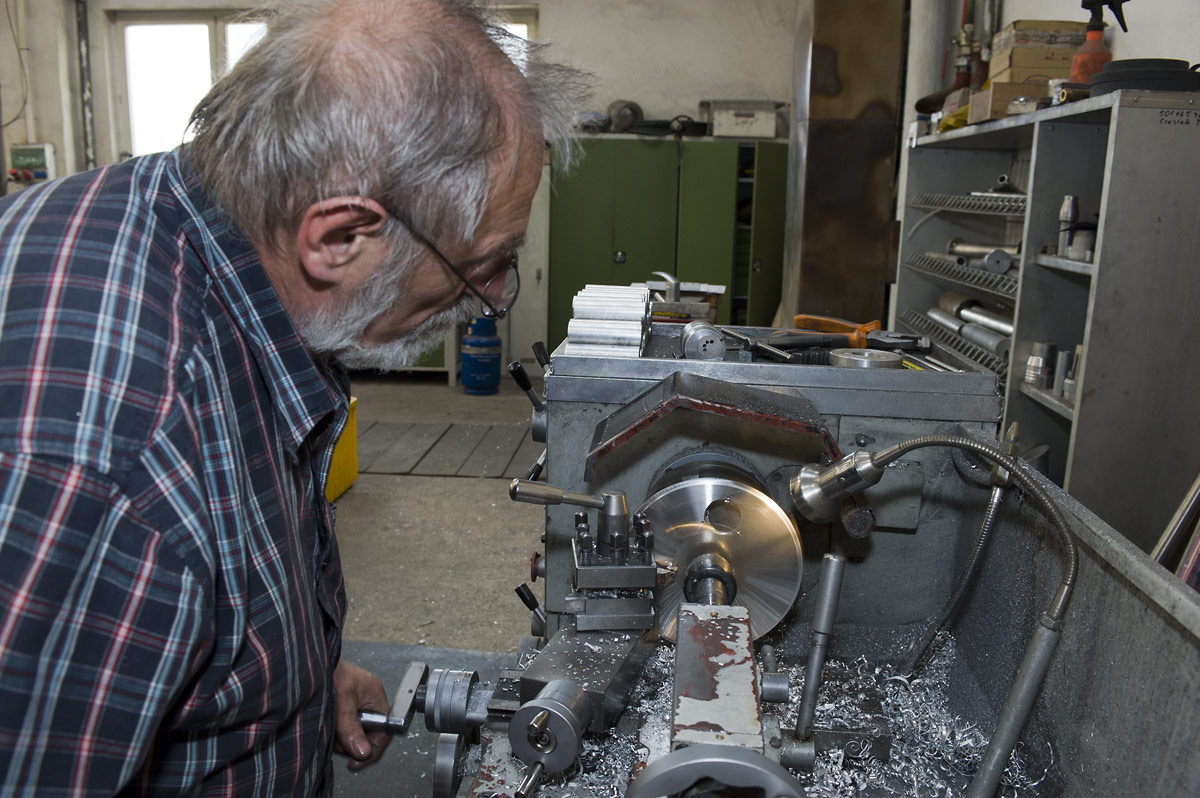

2m_resonators_m...
2m_resonators_manufacturing_26 2m_resonators_manufacturing_26
2m_resonators_m...
2m_resonators_manufacturing_27 2m_resonators_manufacturing_27
2m_resonators_m...

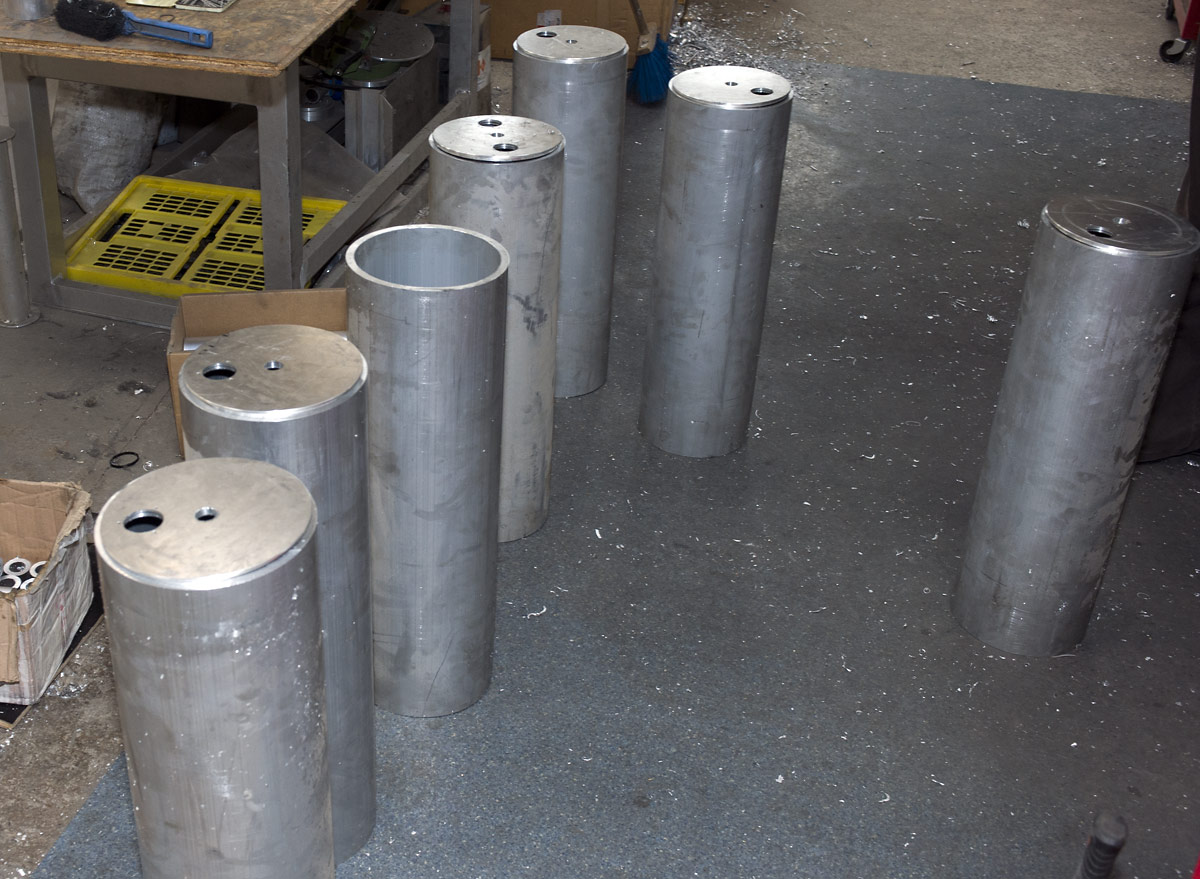

2m_resonators_manufacturing_28 2m_resonators_manufacturing_28
2m_resonators_m...
2m_resonators_manufacturing_29 2m_resonators_manufacturing_29

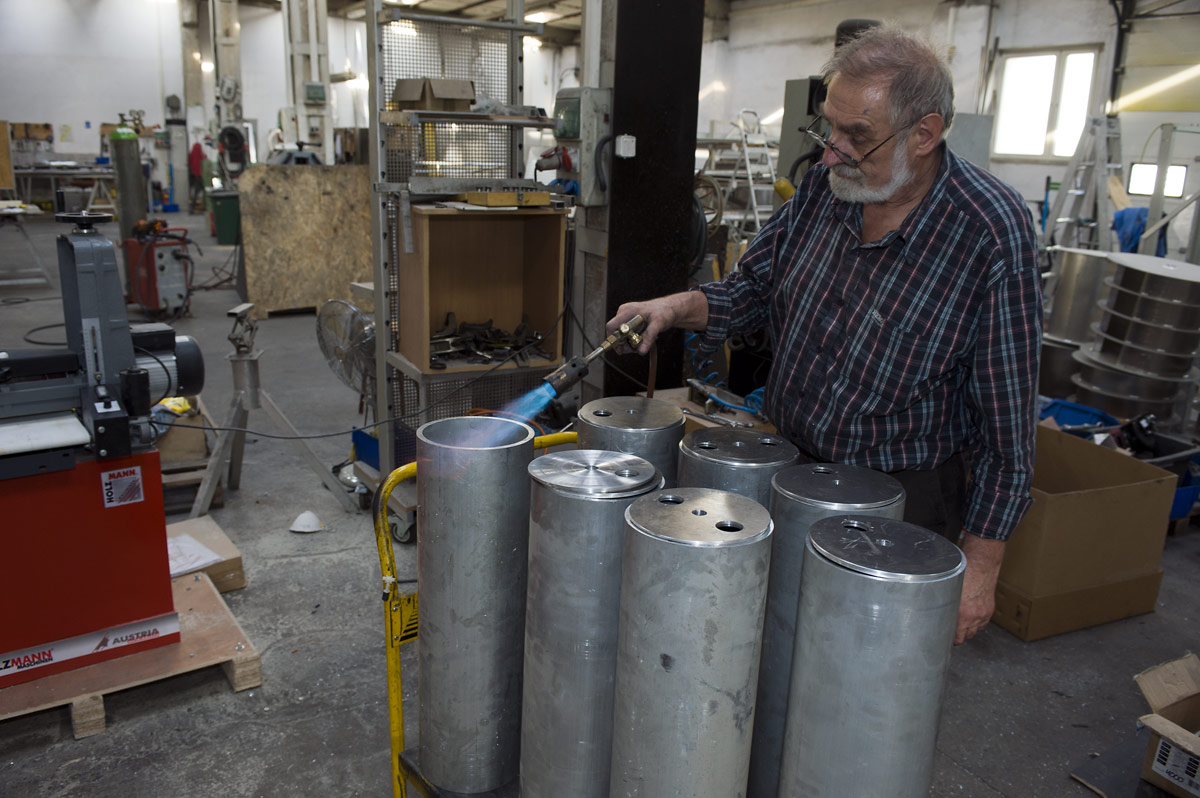

2m_resonators_m...

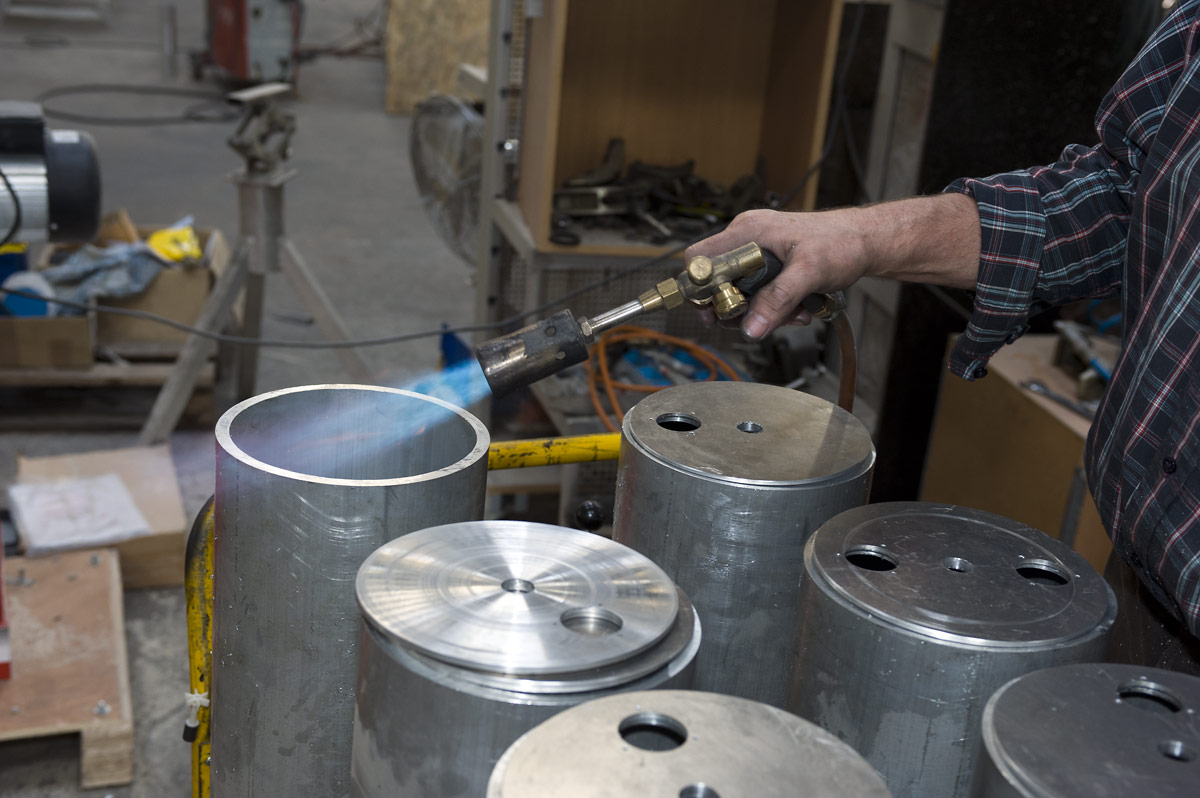

2m_resonators_manufacturing_30 2m_resonators_manufacturing_30

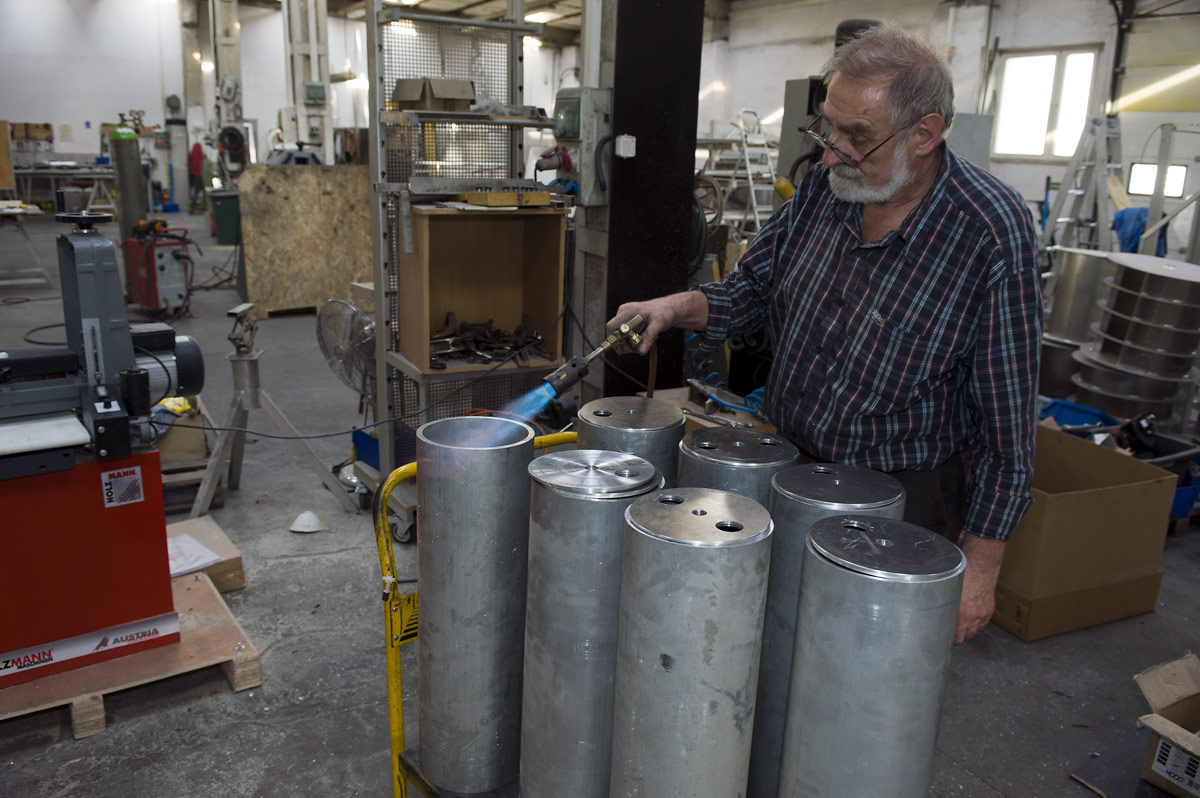

2m_resonators_m...
2m_resonators_manufacturing_31 2m_resonators_manufacturing_31
2m_resonators_m...
2m_resonators_manufacturing_32 2m_resonators_manufacturing_32
2m_resonators_m...
2m_resonators_manufacturing_33 2m_resonators_manufacturing_33
2m_resonators_m...
2m_resonators_manufacturing_34 2m_resonators_manufacturing_34
2m_resonators_m...

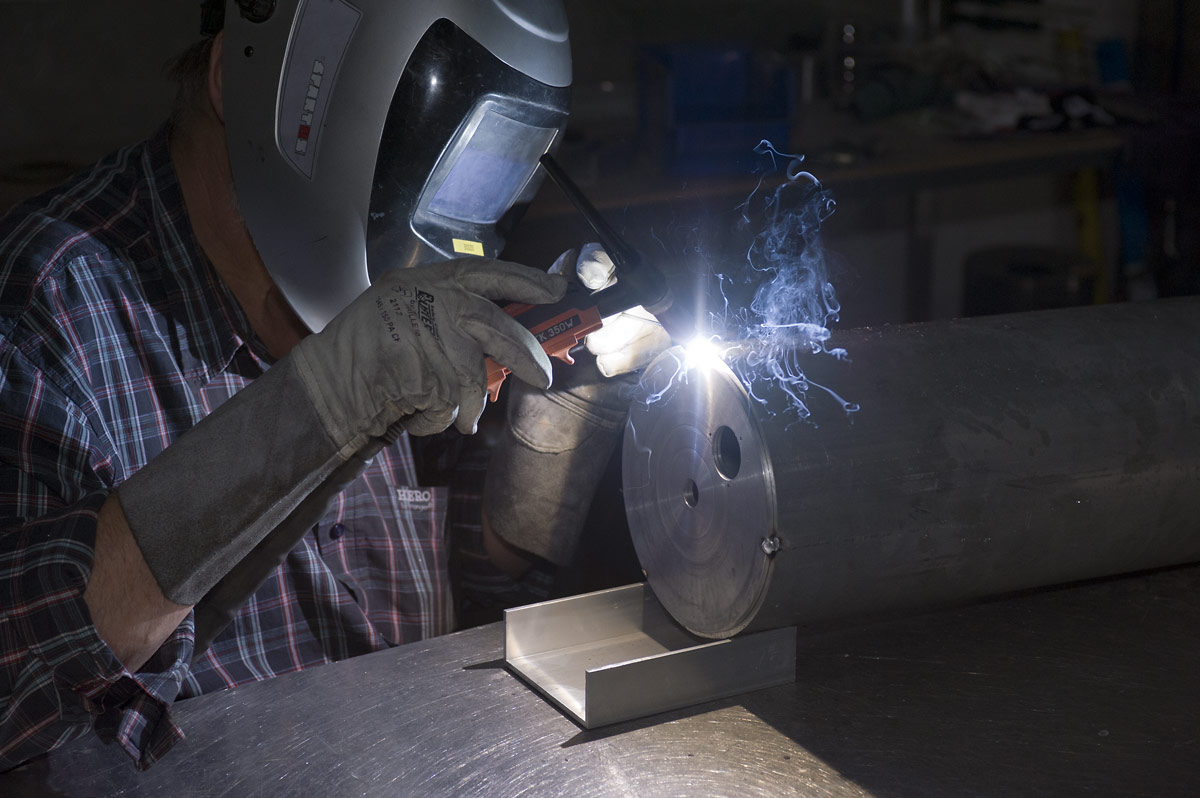

2m_resonators_manufacturing_35 2m_resonators_manufacturing_35
2m_resonators_m...
2m_resonators_manufacturing_37 2m_resonators_manufacturing_37
2m_resonators_m...

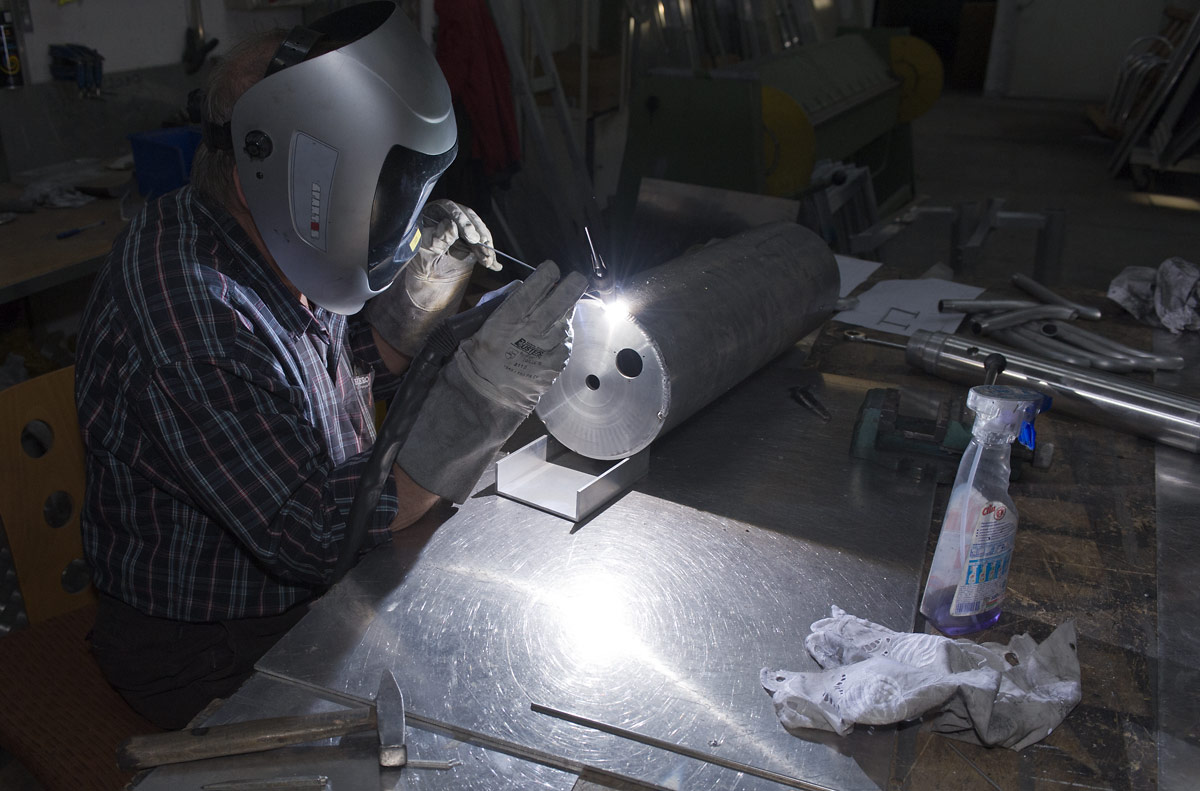

2m_resonators_manufacturing_38 2m_resonators_manufacturing_38
2m_resonators_m...

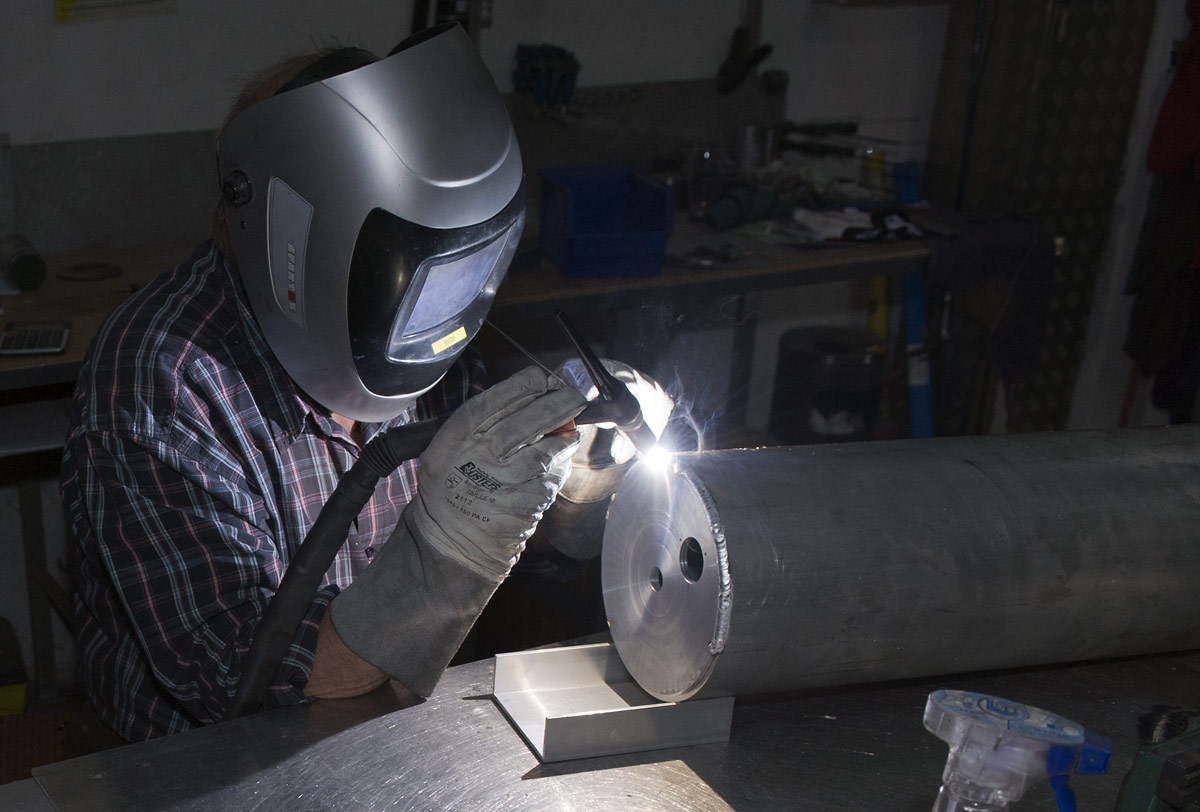

2m_resonators_manufacturing_39 2m_resonators_manufacturing_39
2m_resonators_m...
2m_resonators_manufacturing_40 2m_resonators_manufacturing_40

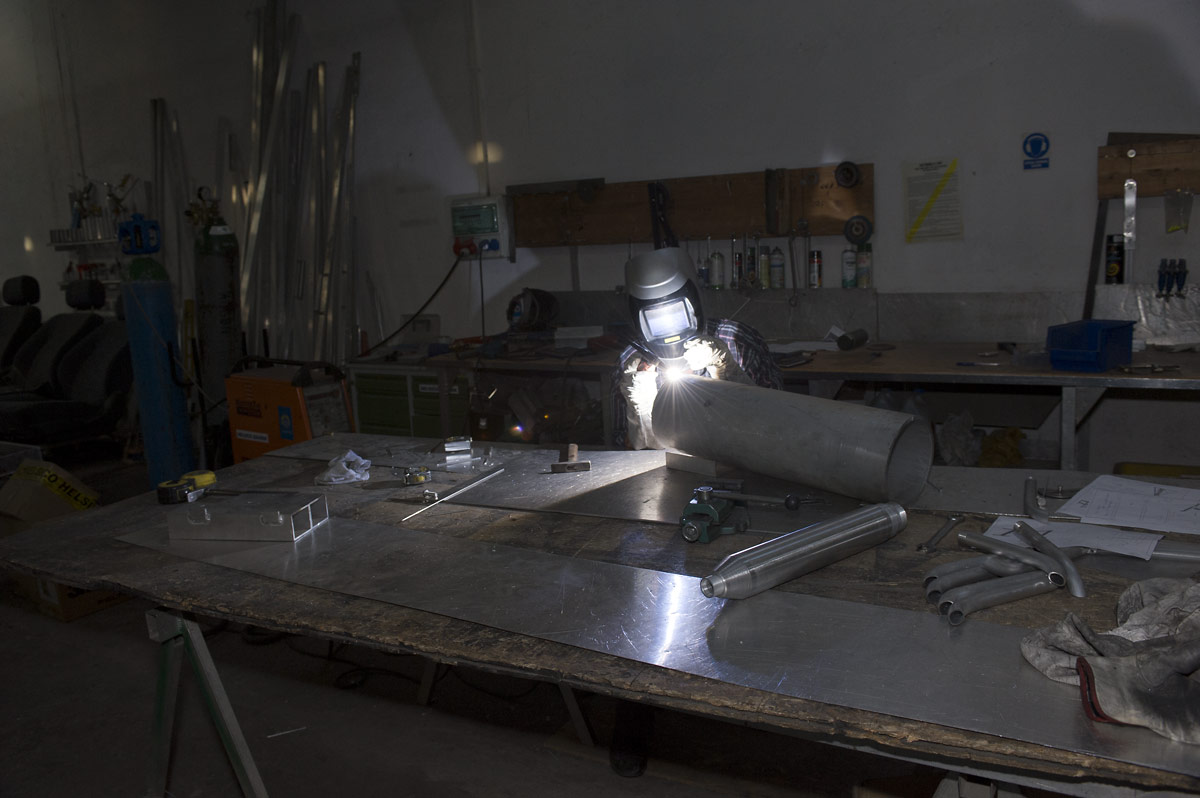

2m_resonators_m...
2m_resonators_manufacturing_42 2m_resonators_manufacturing_42
2m_resonators_m...
2m_resonators_manufacturing_41 2m_resonators_manufacturing_41
2m_resonators_m...
2m_resonators_manufacturing_43 2m_resonators_manufacturing_43
2m_resonators_m...

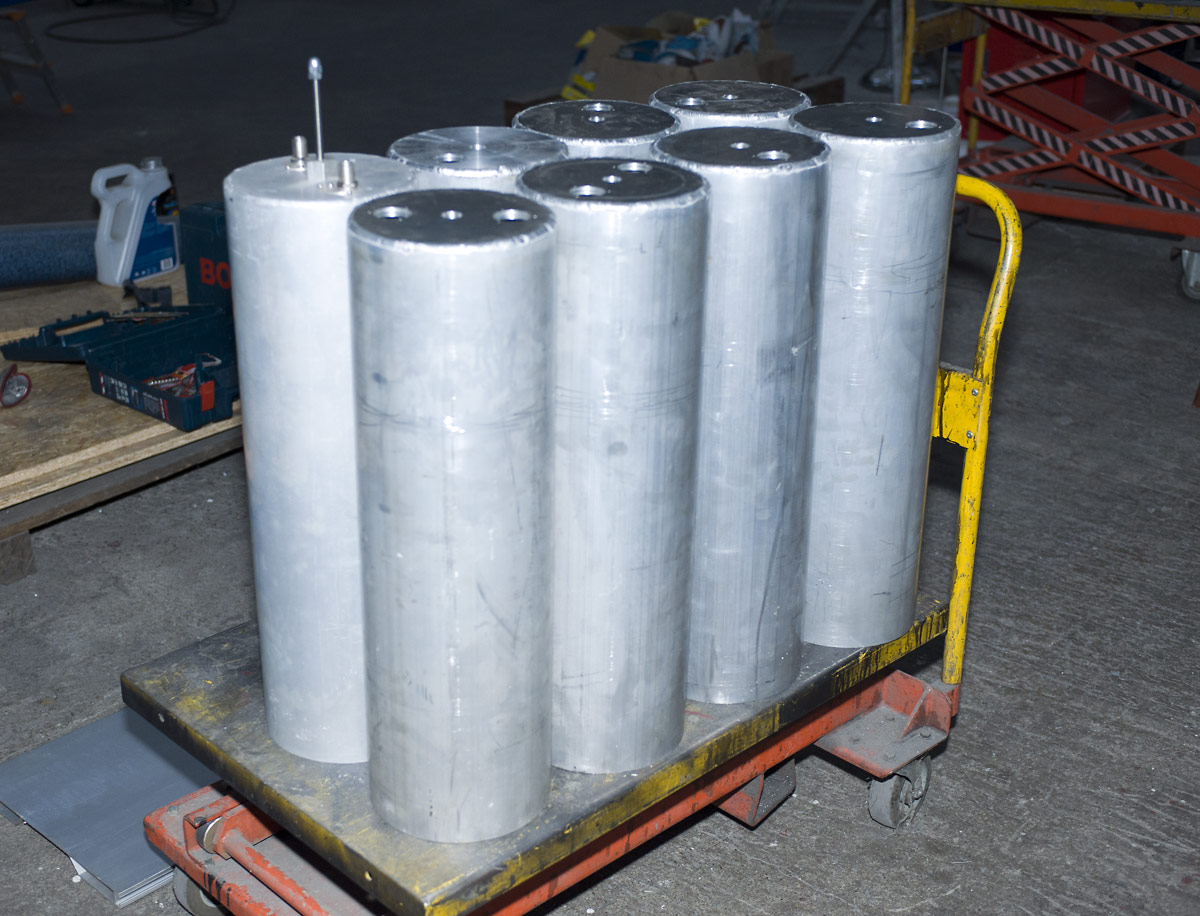

2m_resonators_manufacturing_44 2m_resonators_manufacturing_44



 Pierwsze próby strojenia rezonatora za pomocą pręta ze stali nierdzewnej doprowadziły do niewielkiej zmiany konstrukcyjnej. Okazało się, że tarcie stroika w rezonatorze podczas jego obracania jest tak duże, zwłaszcza w momencie "ruszania z miejsca", że możliwe jest odkręcenie stroika z pręta napędowego pomimo zastosowanej przeciwnakrętki i zębatej podkładki. Postanowiłem zatem zastosować bardziej skuteczną blokadę przed odkręceniem stroika. Mianowicie, w stroiku wykonałem promieniowy otwór z gwintem M4 i pogłębieniem dla łba śruby imbusowej M4x16. Postanowiłem użyć śruby z łbem a nie kołka ustalającego, ponieważ śruba z łbem ma większe gniazdo sześciokątne i można dokręcić ją z większą siłą bez ryzyka zniszczenia gniazda. W pręcie napędowym wyfrezowałem promieniowo gniazdo na śrubę. Zamknięcie wolnego końca rezonatora wykonałem w najprostszy do zrealizowania sposób. Wyciąłem pokrywy z blachy Al 0,5 mm po dwie sztuki (dla usztywnienia) przykręciłem na 24 blachowkręty, uprzednio nawiercając otwory w ściankach rur. Z pewnością można to wykonać lepiej, np wytłoczyć pokrywy na prasie i wkładać je do środka, jak robi np. Sinclair - ale wymaga to zrobienia matrycy do prasy, co przy 8 sztukach jest nieopłacalne.

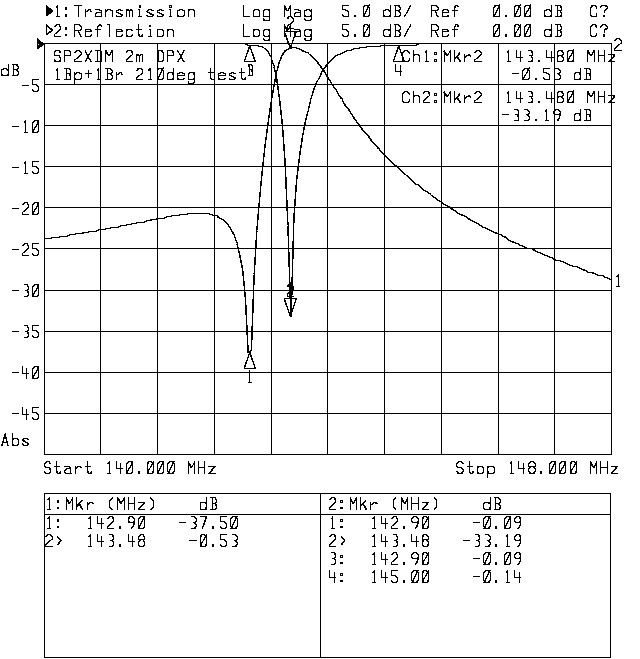

 Próbę łączenia rezonatorów i dobór długości kabli sprzęgających mogę uznać za zakończone. Kable są dopasowane do pełnienia funkcji łączników pomiędzy obwodami Br (90), Br a Bp (210) i Bp (180). Niestety, zamówione wtyki N typu Telegaertner J01020A0110 nie dojechały. Brak prętów Invarowych również uniemożliwia dalsze próby. Pozostaje uzbroić się w cierpliwość :-).



PLOT8
PLOT8 PLOT8



 4 października otrzymałem zamówione pręty ze stopu Invar36. Dzięki temu już dzień później nagwintowane pręty zostały zamontowane we wszystkich ośmiu rezonatorach. Obróbka Invaru nie jest zadaniem prostym. Podczas gwintowania pręty bardzo się grzeją, wymagają chłodzenia i smarowania. Zwykła narzynka HSS też się szybko niszczy dając nierówny gwint. Gwintowanie wymaga bardzo niskich obrotów tokarki, a gwintowanie z ręki w imadle jest nieporozumieniem - nie sposób naprowadzić narzynki na tyle prostopadle, by gwint nie zszedł na bok na tak dużej długości. Egzamin zdała narzynka ze stali kobaltowej HSSE (wersja INOX produkcji zakładów FANAR) i specjalny preparat do gwintowania stali wysokostopowych. Obecnie mam możliwość pomierzenia trzech obwodów naraz, ponieważ w dalszym ciągu brakuje mi wtyków N (dostawa z Telegaertnera opóźnia się). Wyniki pomiarów pojedynczych rezonatorów, zestrojonych zgodnie z przeznaczeniem, a także jednej pary Br+Br oraz trójki Bp+Br+Br zamieszczam poniżej. Obwody zestroiłem tak, aby uzyskać minimalne tłumienie przepustowe, przy założeniu, że tłumienie zaporowe na poziomie -30dB na obwód Br - 5dB na obwód Bp pozwoli uzyskać conajmniej 100dB separację TX-RX.




Oznaczenie rezonatora Typ obwodu Tłumienie fRX (145.000) [dB] Tłumienie fTX (145.600) [dB]
RX1 Bp -0.42 -8.80
RX2 Bp -0.36 -7.50
RX3 Br -0.19 -32.40
RX4 Br -0.17 -32.03
TX1 Bp -5.10 -0.27
TX2 Br -31.22 -0.16
TX3 Br -31.16 -0.13
TX4 Br -31.62 -016

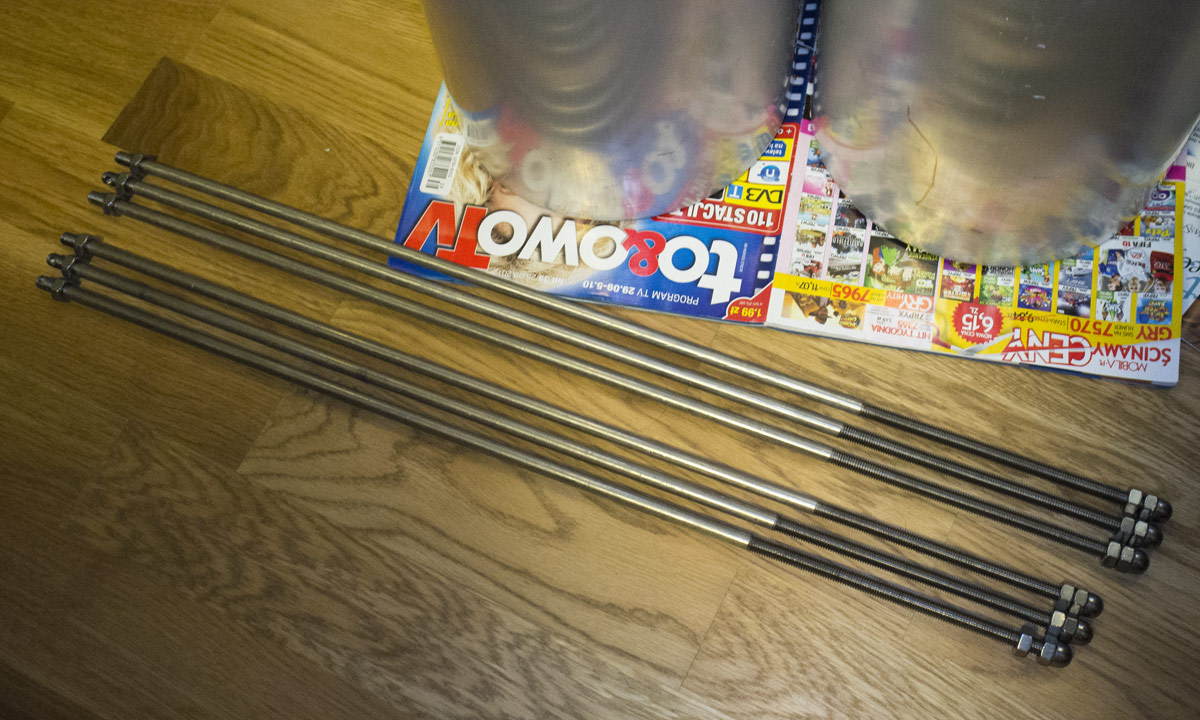

Gotowe pręty na...
Gotowe pręty napędowe strokiów ze stopu Invar 36 Gotowe pręty napędowe strokiów ze stopu Invar 36

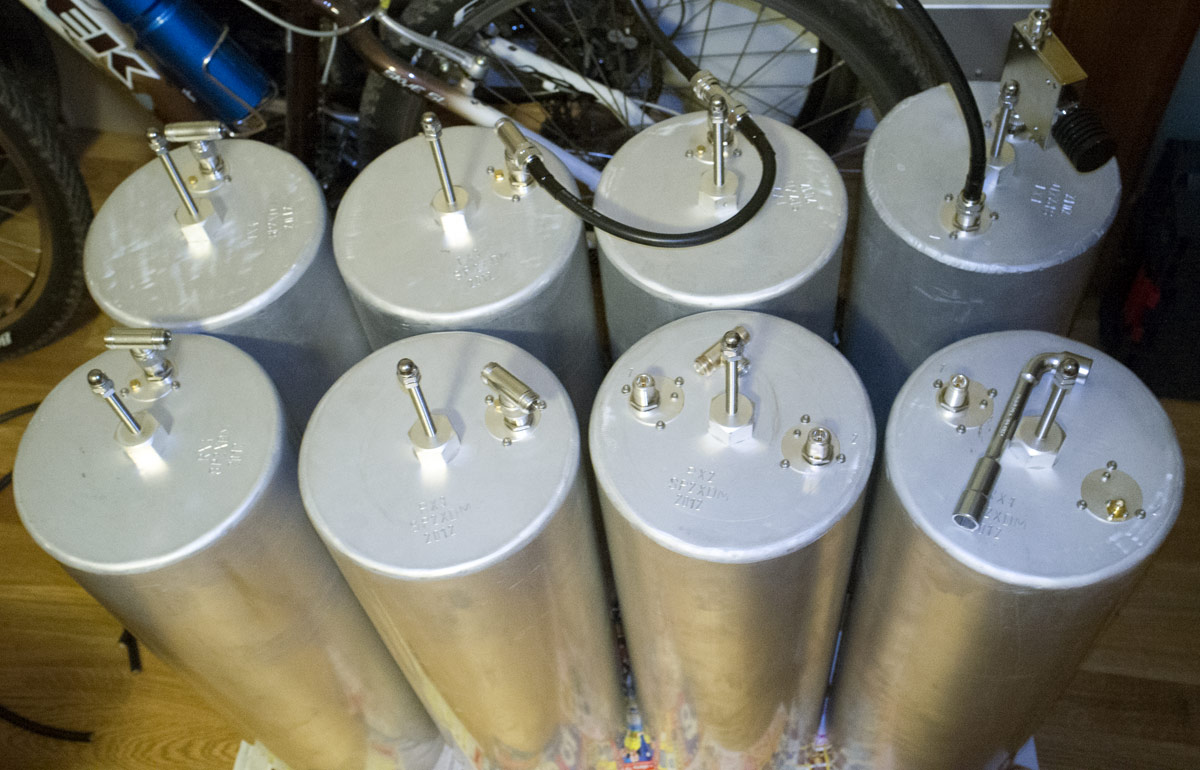

Osiem kompletny...
Osiem kompletnych rezonatorów Osiem kompletnych rezonatorów

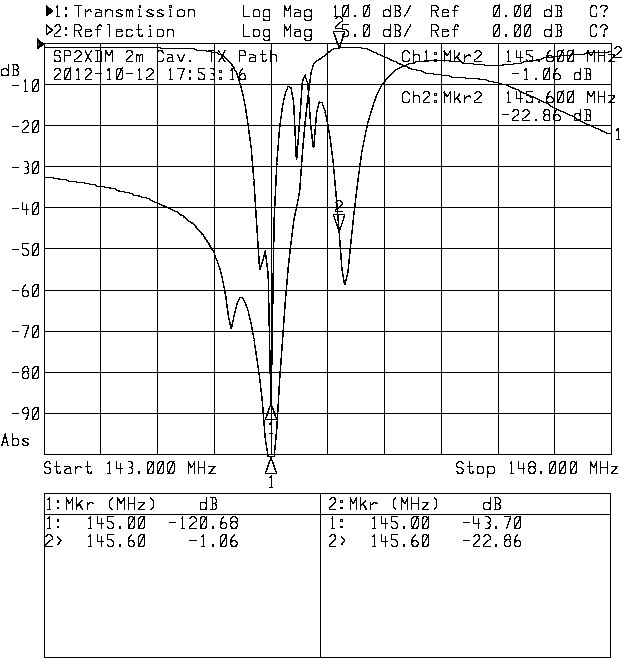

 12 października 2012 - pierwsza próba całego dupleksera. Duplekser zestawiłem w układzie niesymetrycznym - w gałęzi odbiorczej dwa obwody pracują jako pasmowo-przepustowe, zaś w gałęzi nadawczej jeden. Pozostałe pracują w układzie zaporowym. Rozwiązanie to ma zapewnić spełnienie dwóch nieco innych założeń. Pierwsze to minimalne tłumienie w torze nadajnika, na poziomie 1dB (ponieważ dodatkowe tłumienie w  tej gałęzi doda cyrkulator, ponadto bardziej istotne jest wycięcie emisji niepożądanych na fRX niż w szerokim paśmie), zaś drugie to silne, co najmniej 60 dB tłumienie zakłóceń pozapasmowych przy jednoczesnym tłumieniu fTX na poziomie lepszym niż 90dB i tłumieniu przepustowym nie większym niż 1.5dB. Wyniki pomiarów pasma przepustowego są dokładne, wyniki pomiarów pasma zaporowego obarczone są błędem, wynikającym z dynamiki mojego analizatora wektorowego, który przy użyciu filtra o szerokości 15Hz i uśrednianiu osiąga zaledwie 110dB dynamiki. Wykonałem dodatkowe pomiary, z pominięciem jednego obwodu Br w każdej z gałęzi, co pozwala przybliżyć się do wyników tłumienia zaporowego z przybliżeniem +/- 1 dB.



Parametr Gałąź RX Gałąź TX
Kolejnośc i typ obwodów (kąt fazowy sprzęgacza) Br (90) Br (210) Bp (180) Bp Br (90) Br (90) Br (210) Bp
Tłumienie przepustowe [dB] -1.45 -1.06
Tłumienie zaporowe [dB] ~ -105.0 ~ -115.0
Tłumienie pozapasmowe [dB] < -70.0  < -35.0
Dopasowanie < -25.0 < -33.0
Szerokość pasma przepustowego -0.5dB [kHz] 100 150





PLOT15
PLOT15 PLOT15

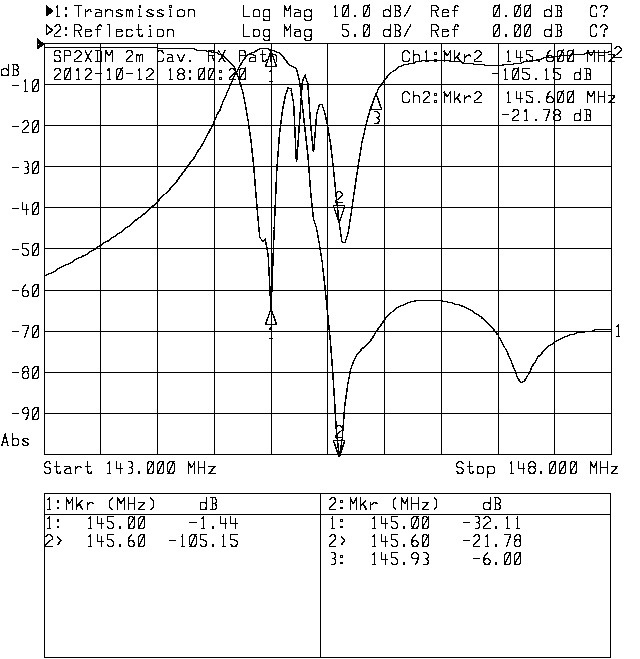

PLOT17
PLOT17 PLOT17

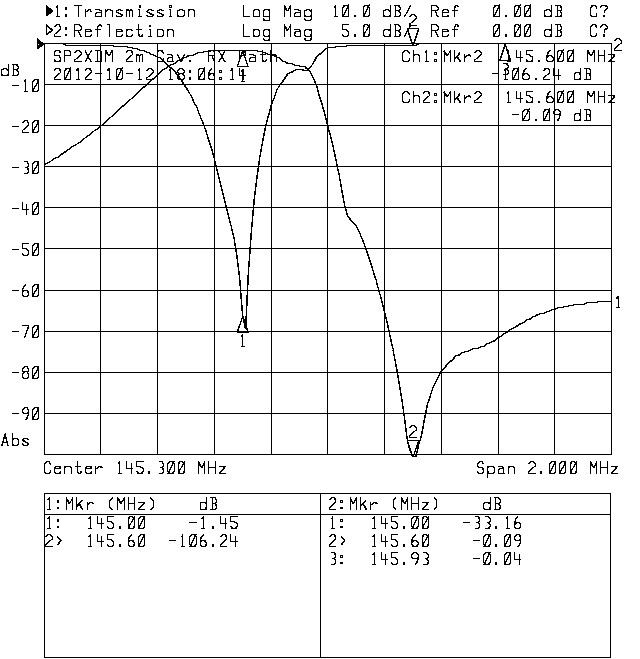

PLOT18
PLOT18 PLOT18

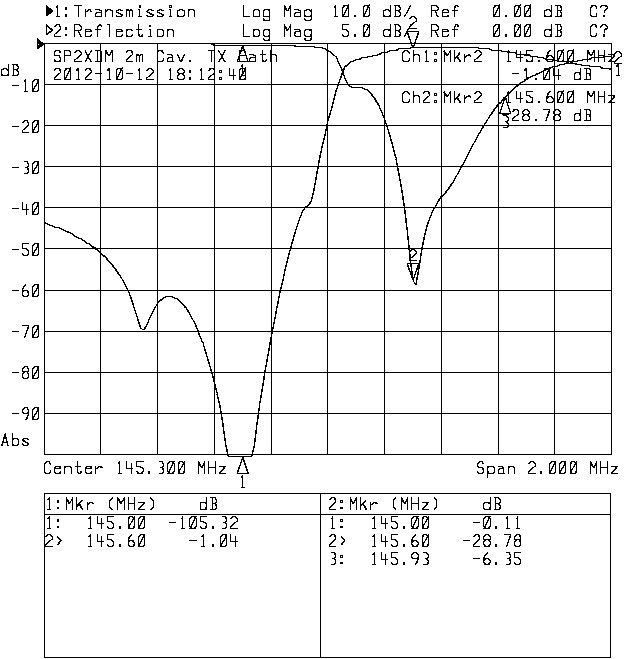

PLOT19
PLOT19 PLOT19

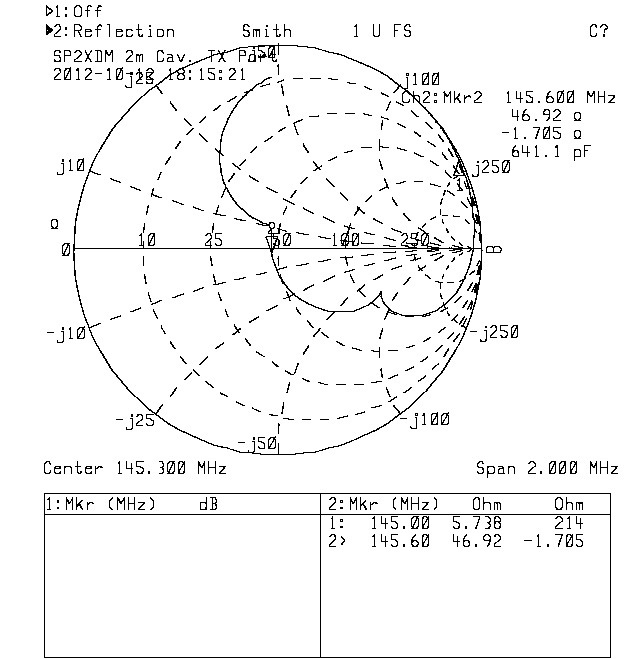

PLOT20
PLOT20 PLOT20

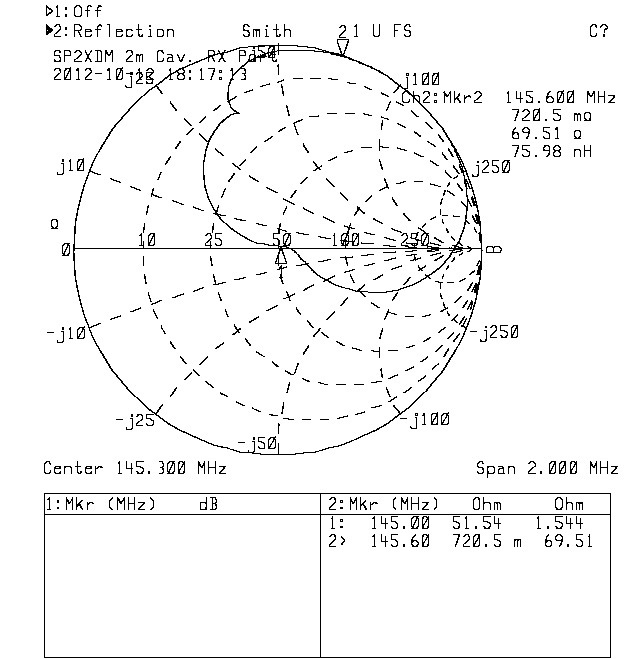

PLOT21
PLOT21 PLOT21

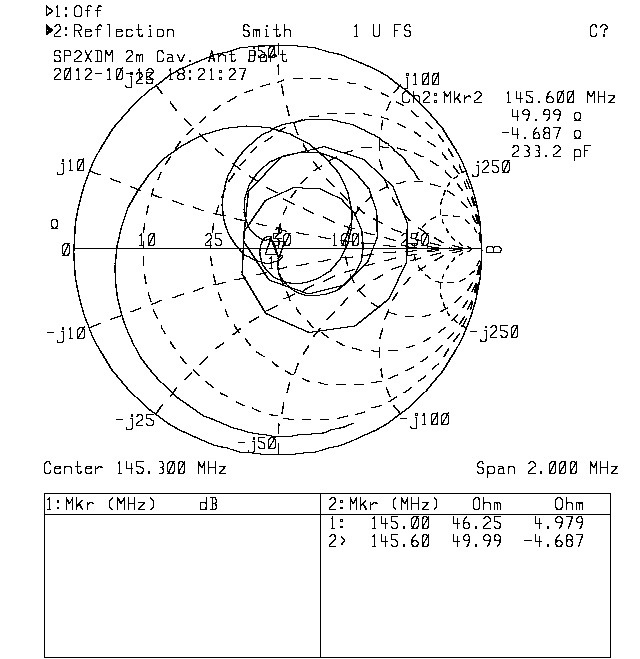

PLOT22
PLOT22 PLOT22

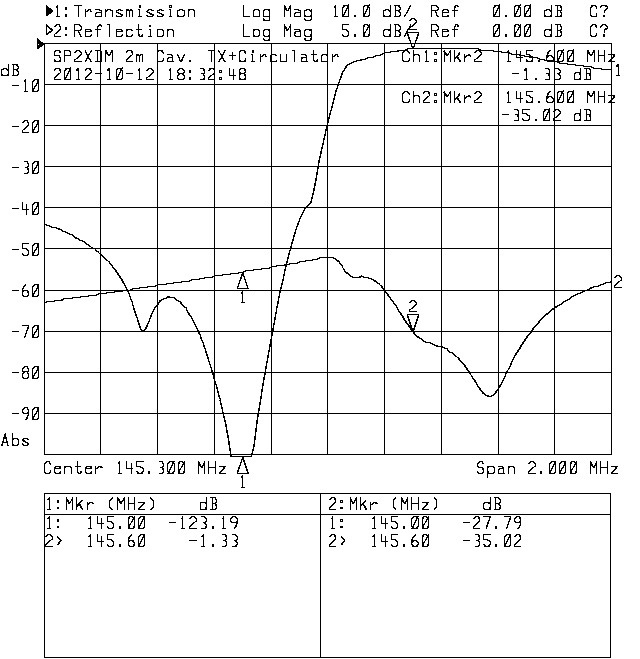

PLOT23
PLOT23 PLOT23

Ostatni wykres przedstawia tłumienie i dopasowanie gałęzi nadajnika wraz cyrkulatorem JQL JCC0144T0148N15, wykonanym na moje zamówienie specjalnie do tego projektu.

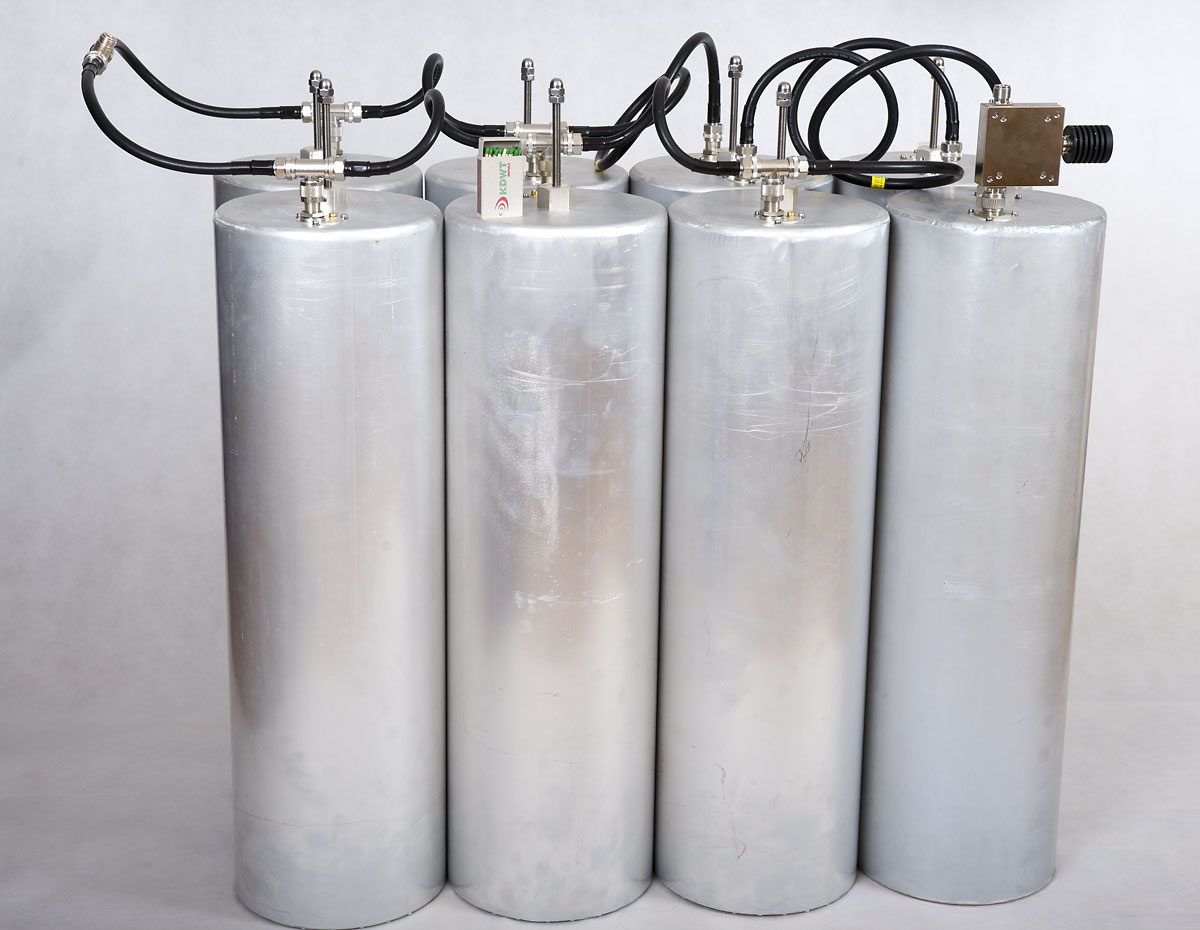

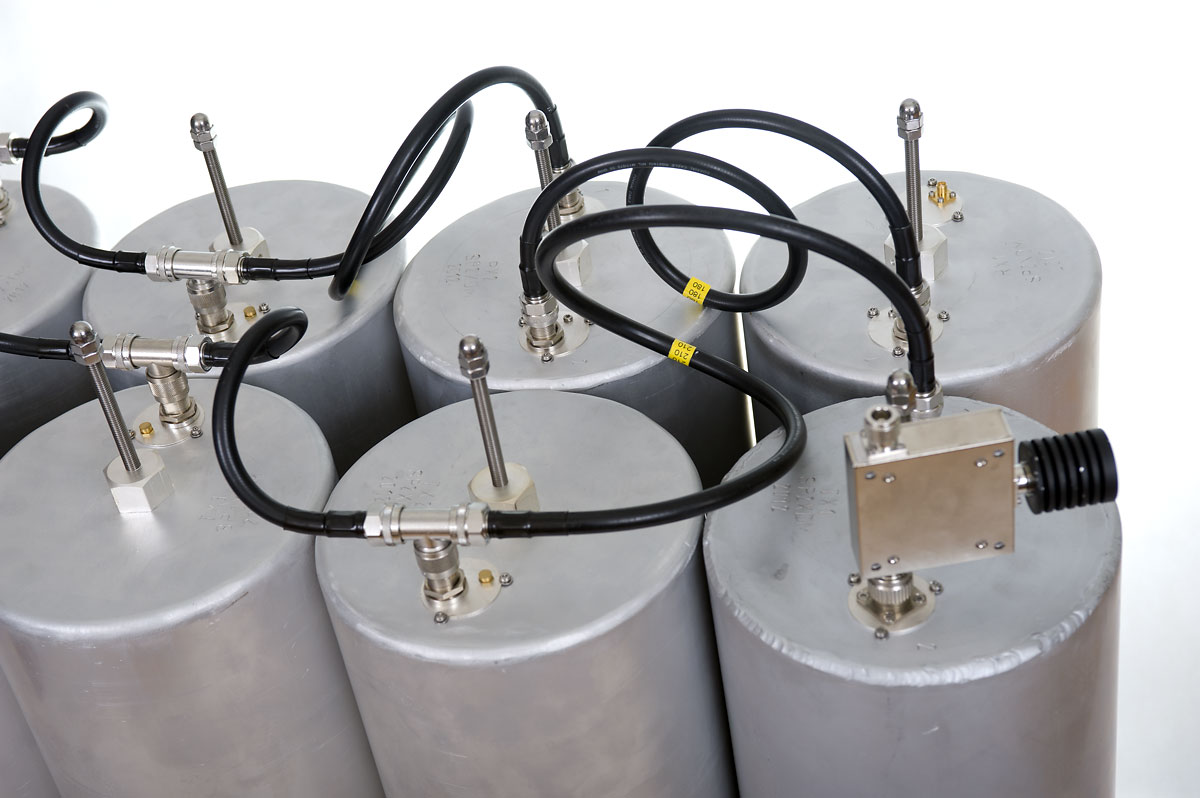

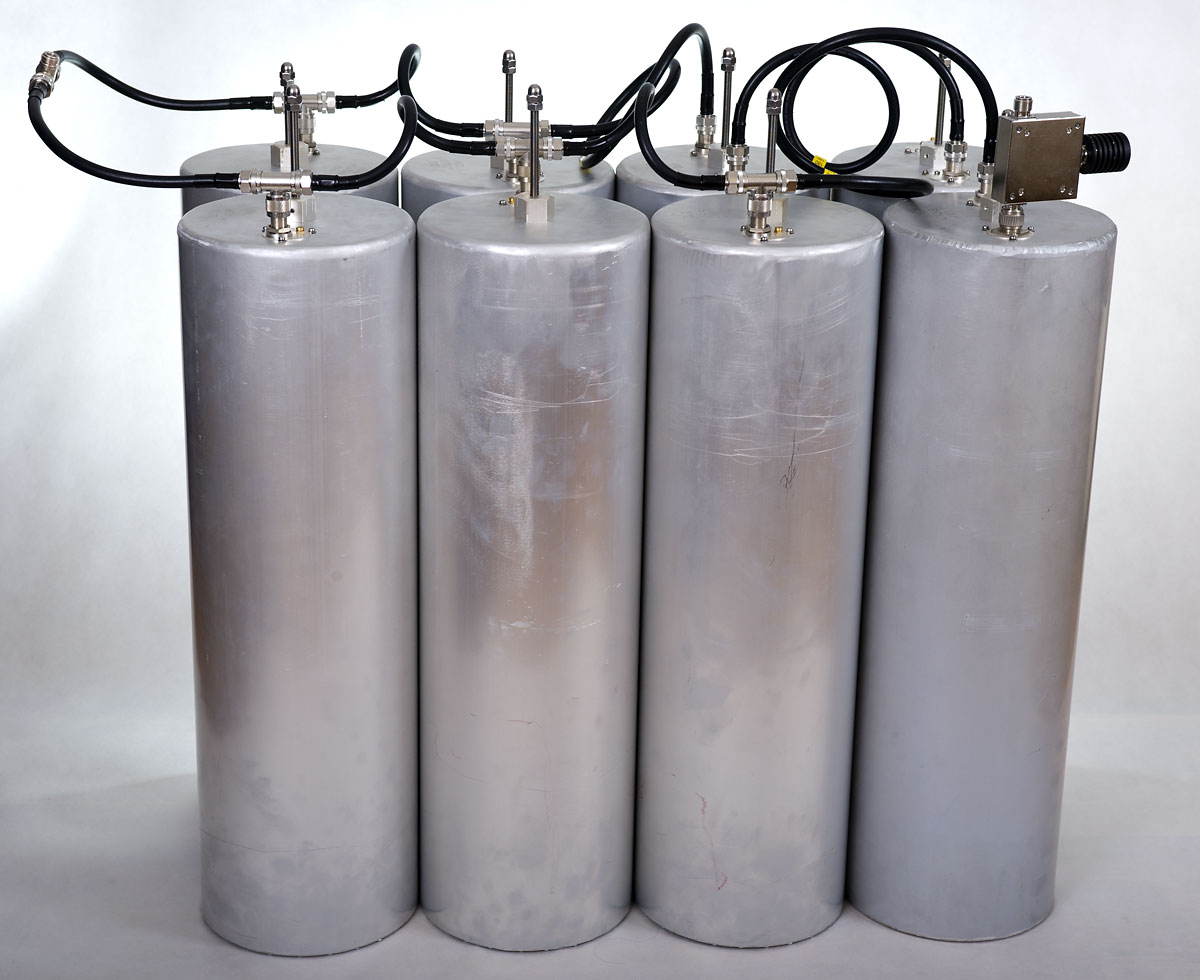

 Podsumowując, mogę stwierdzić, że po dwóch miesiącach prac osiągnąłem zamierzony cel. Duplekser spełnia założenia, a nawet je przewyższa. Koszt materiałów i usług galwanizerni zamknął się w 4 tys. złotych. Szczegółowy kosztorys i wykaz materiałów oraz niezbędnych narzędzi zamieszczam poniżej. Może się wydawać, że jest to spora kwota, ale z pewnością za tą cenę można kupić co najwyżej czteroobwodowy duplekser typu Br o zdecydowanie gorszych parametrach i bez jakiegokolwiek tłumienia pozapasmowego. Zakup gotowego urządzenia o podobnych parametrach to koszt co najmniej trzykrotnie wyższy. W tej kalkulacji nie liczę godzin, które poświęciłem na wykonanie dupleksera - anii tego, że z pewnością nie każdy ma dostęp do warsztatu ślusarskiego, toczenia, frezowania itp. W przypadku koniecznści zlecenia wszystkich prac taka jednostkowa budowa byłaby zapewne nieopłacalna. Czy ktoś zatem spróbuje powtórzyć lub ulepszyć taką konstrukcję? Jeśli tak - uprzejmie proszę o informację, chętnie wymienię się doświadczeniami.

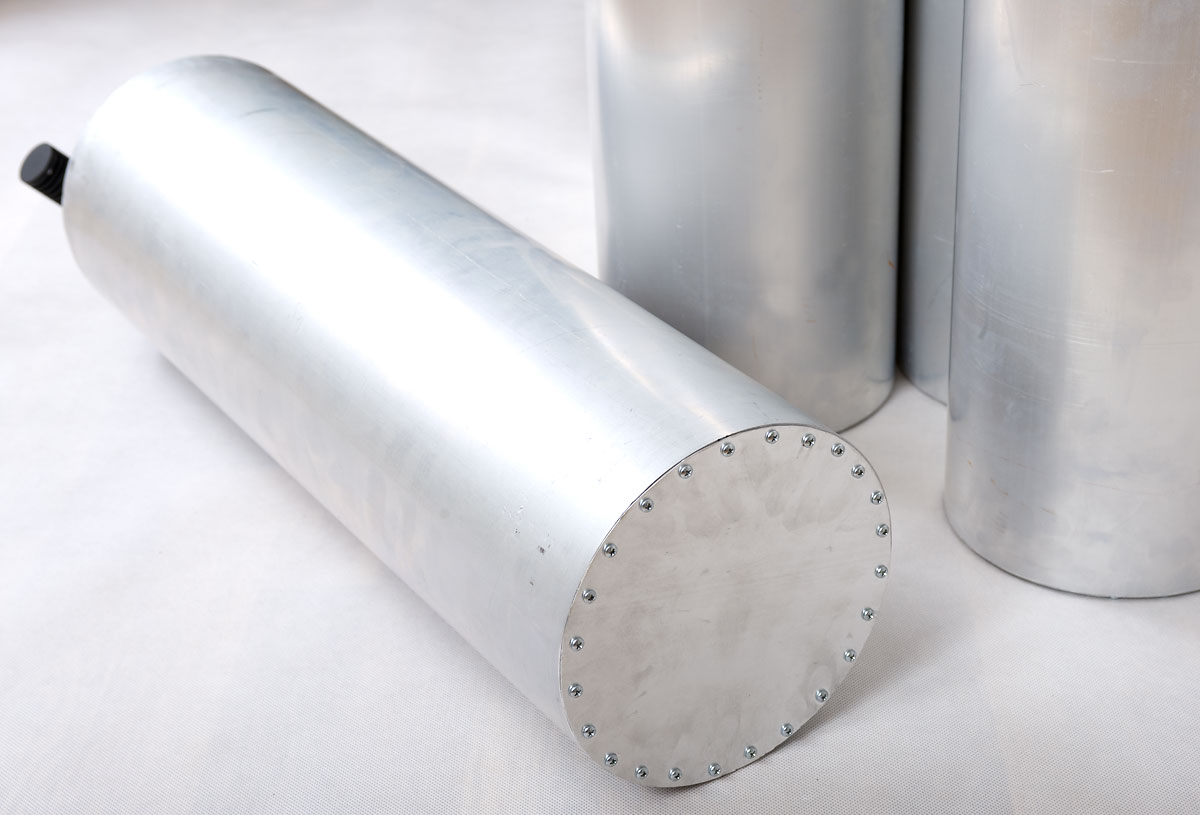

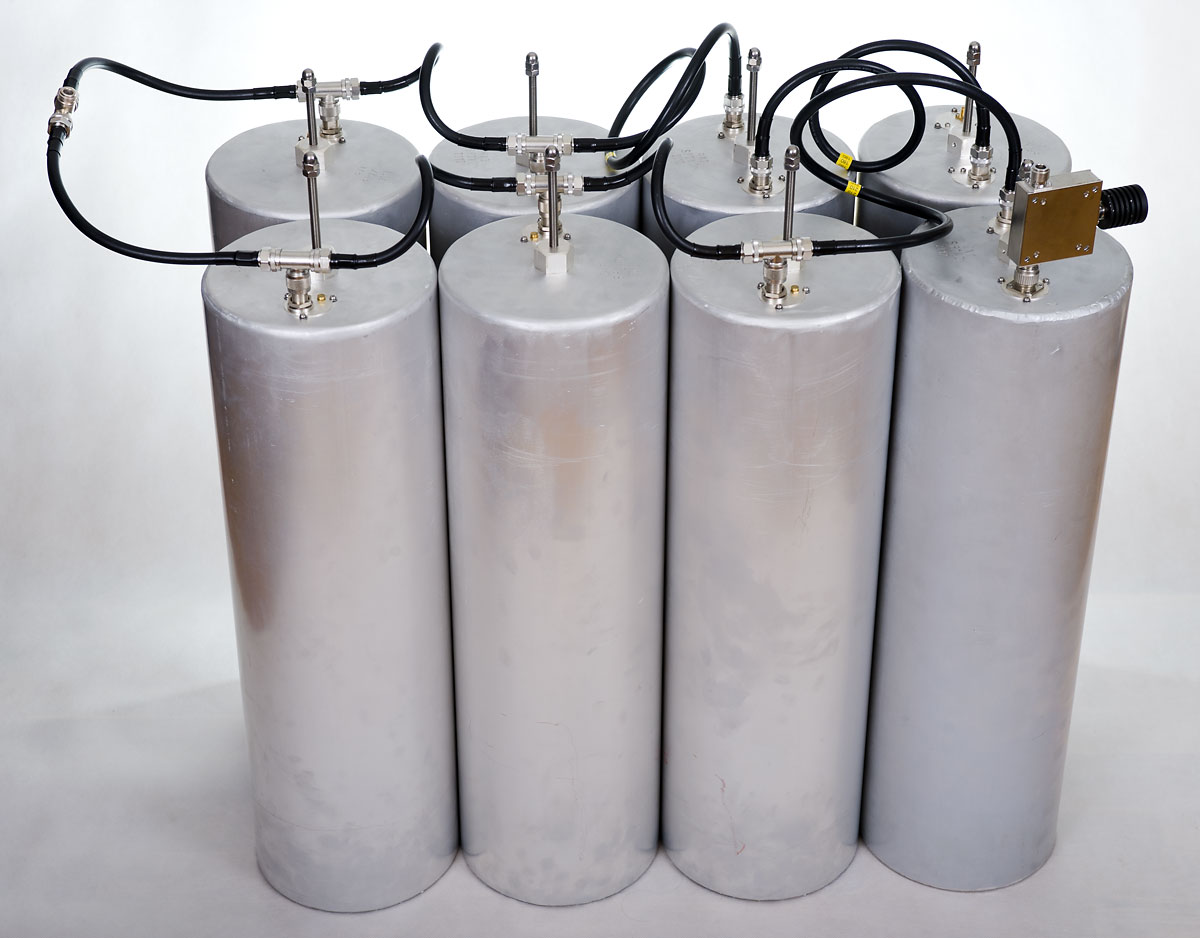

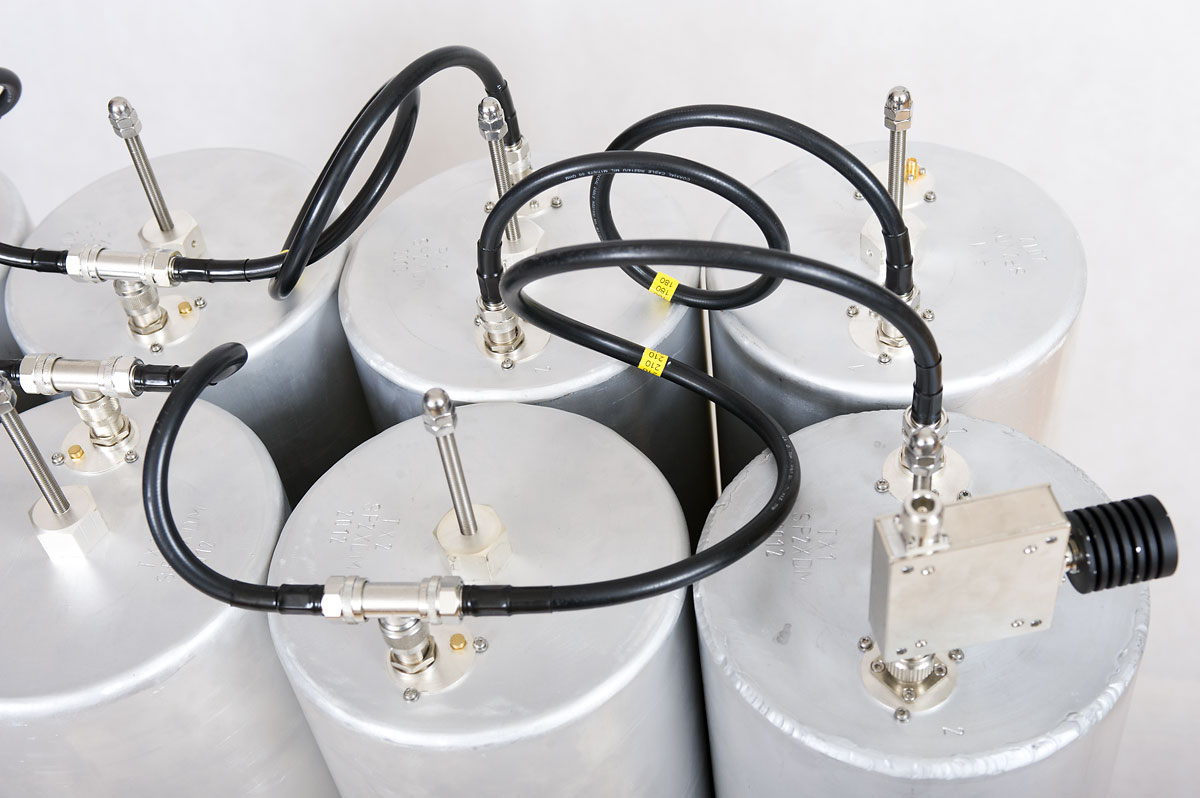

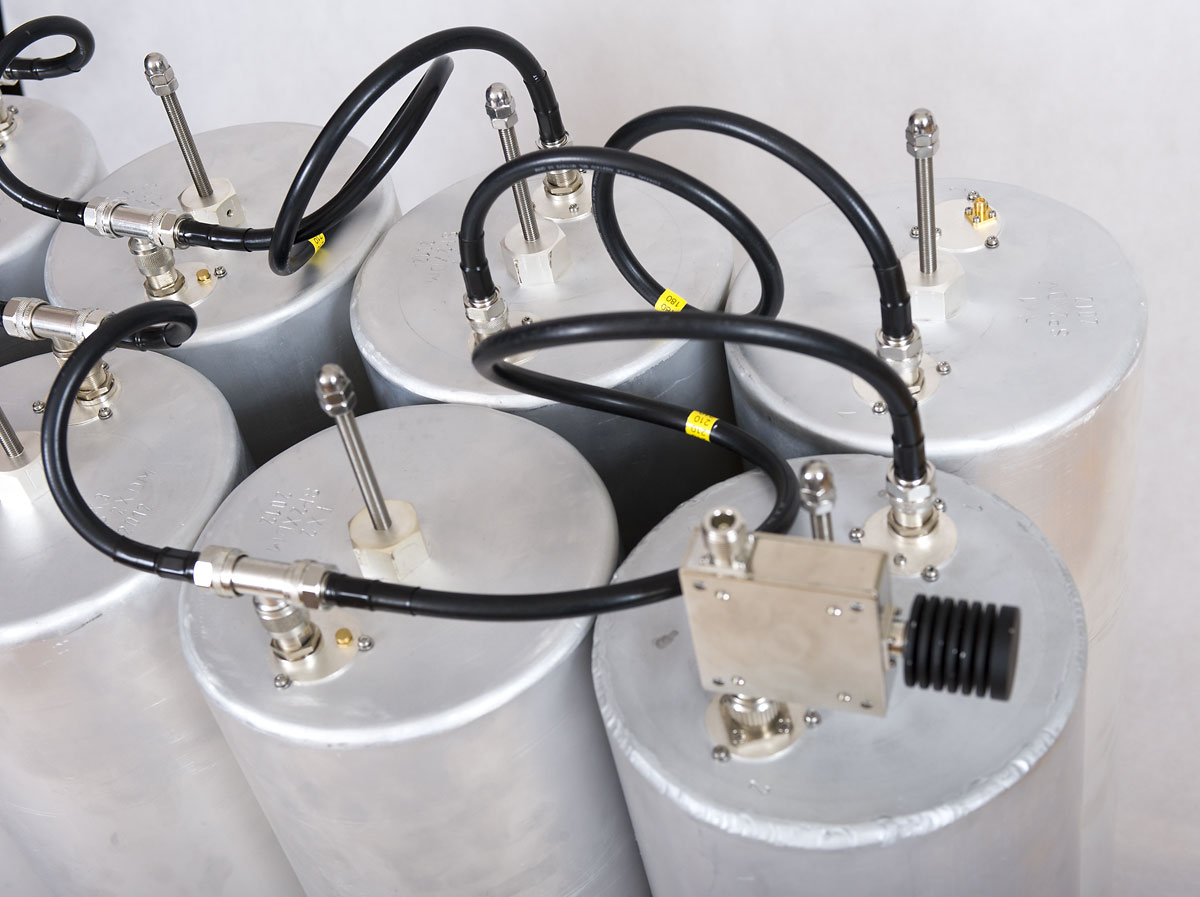

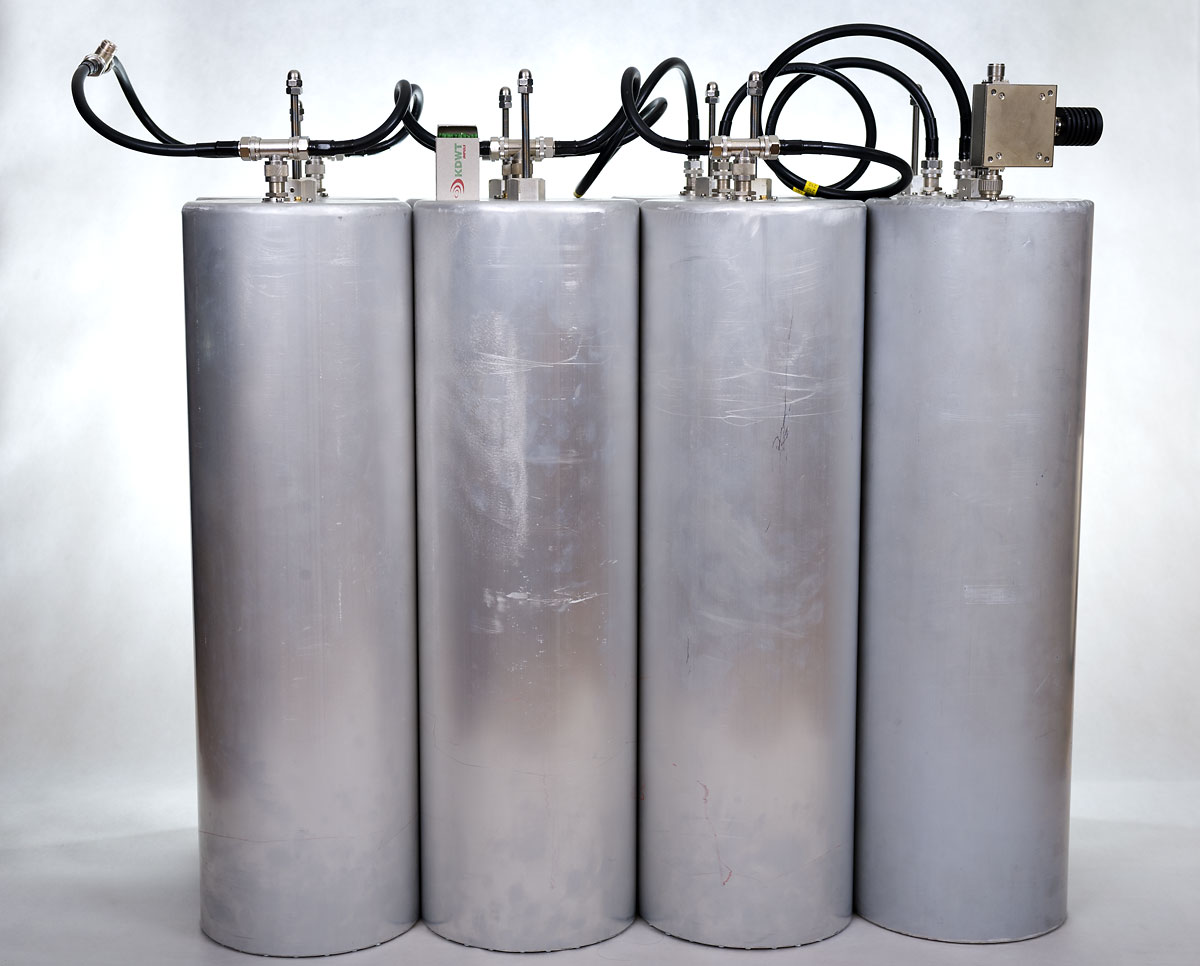

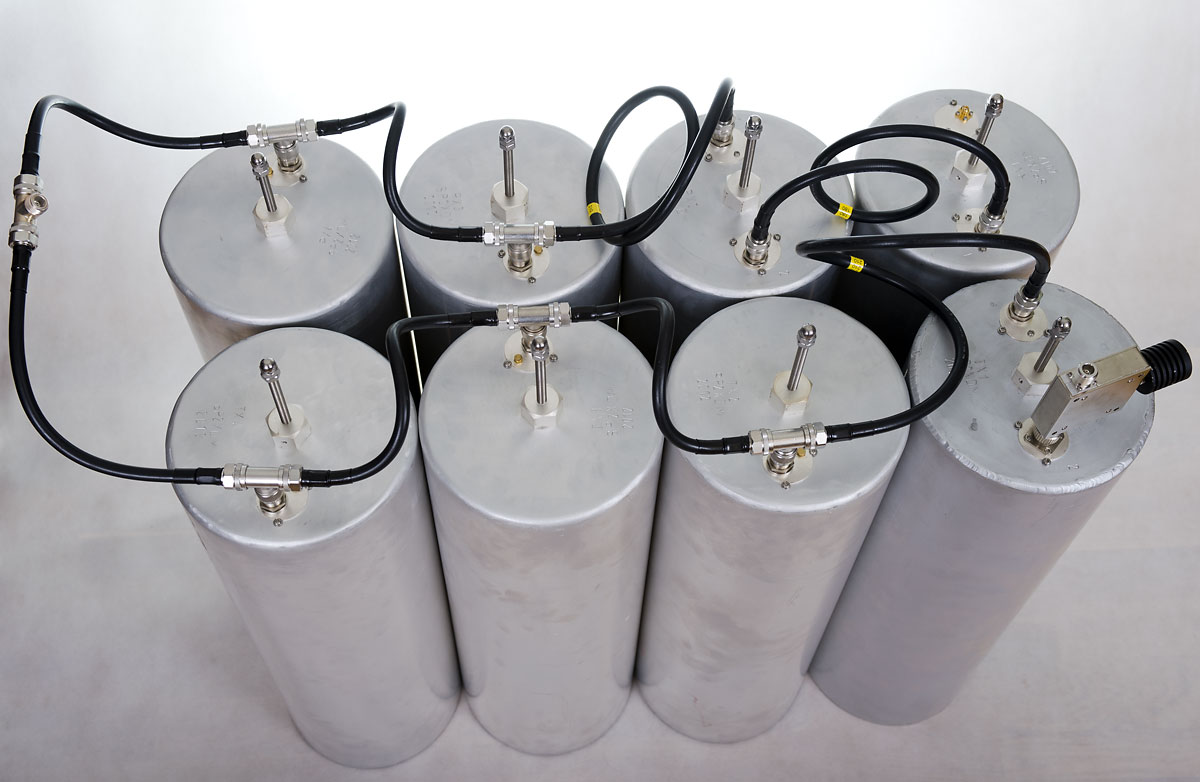

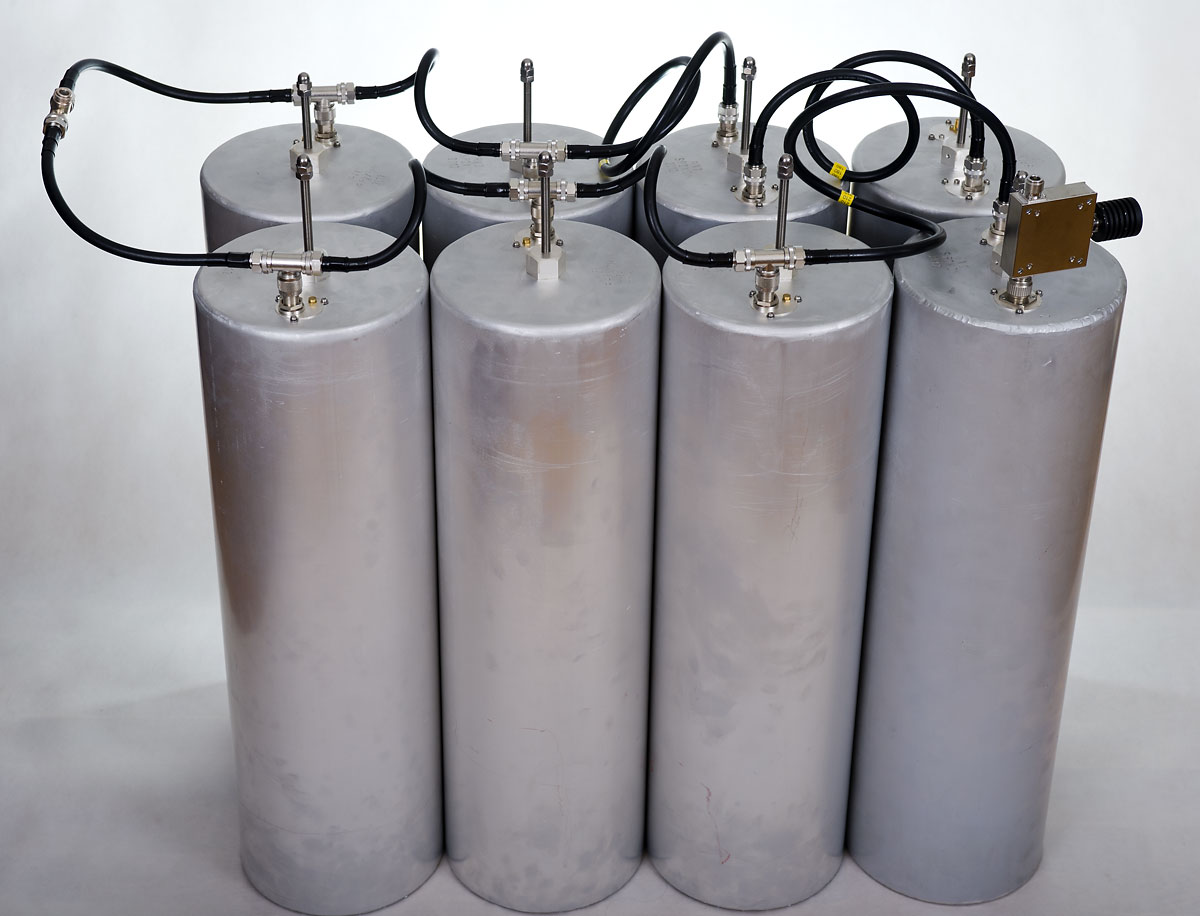

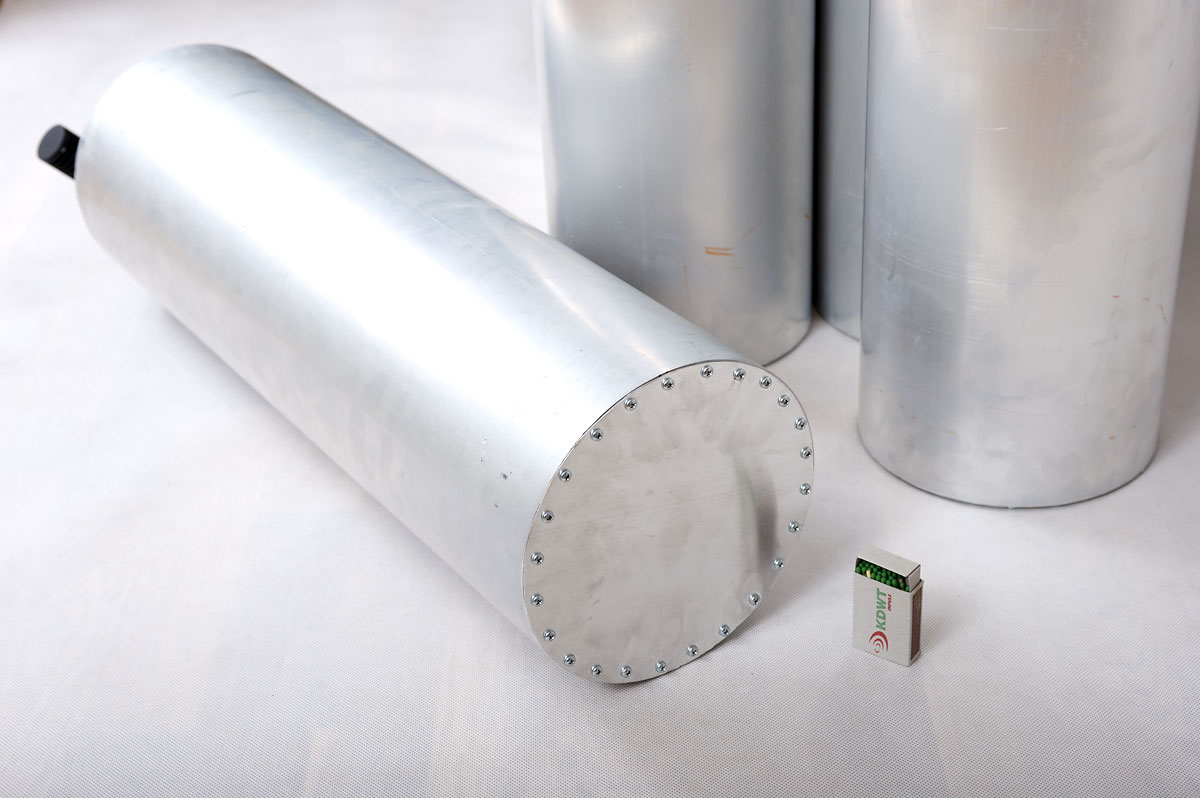

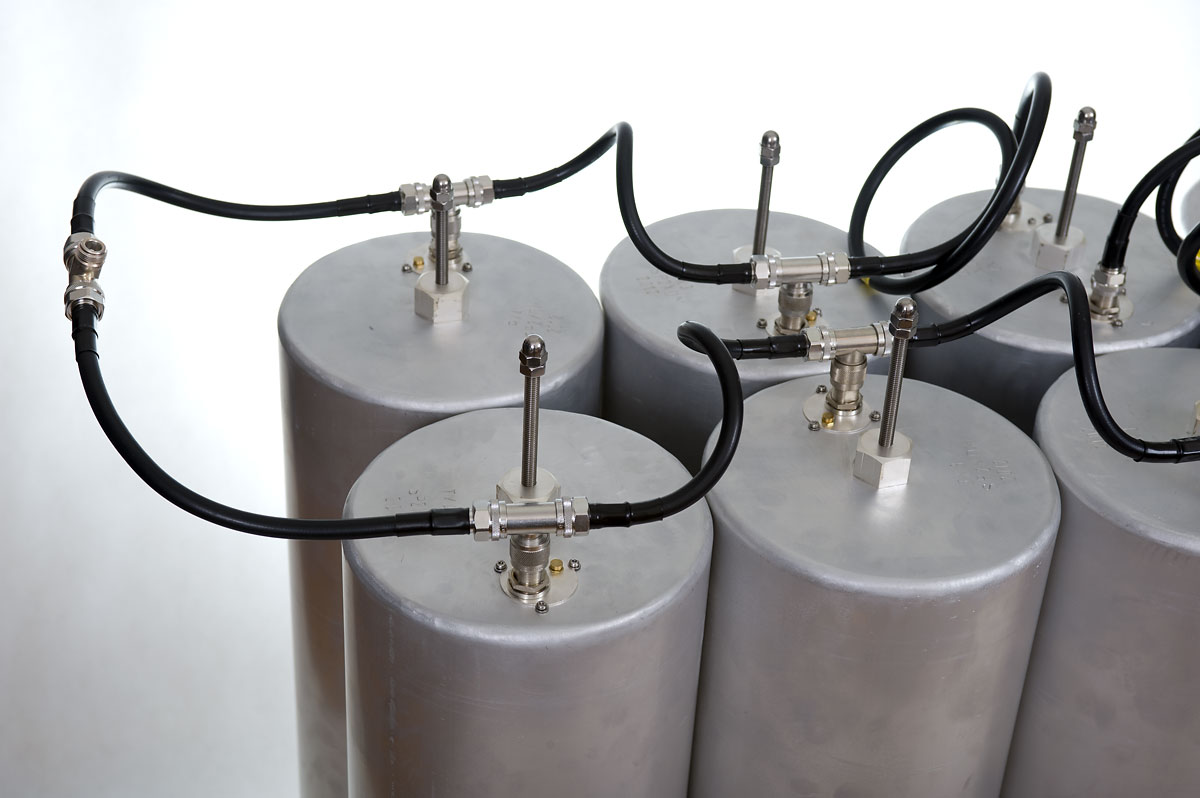

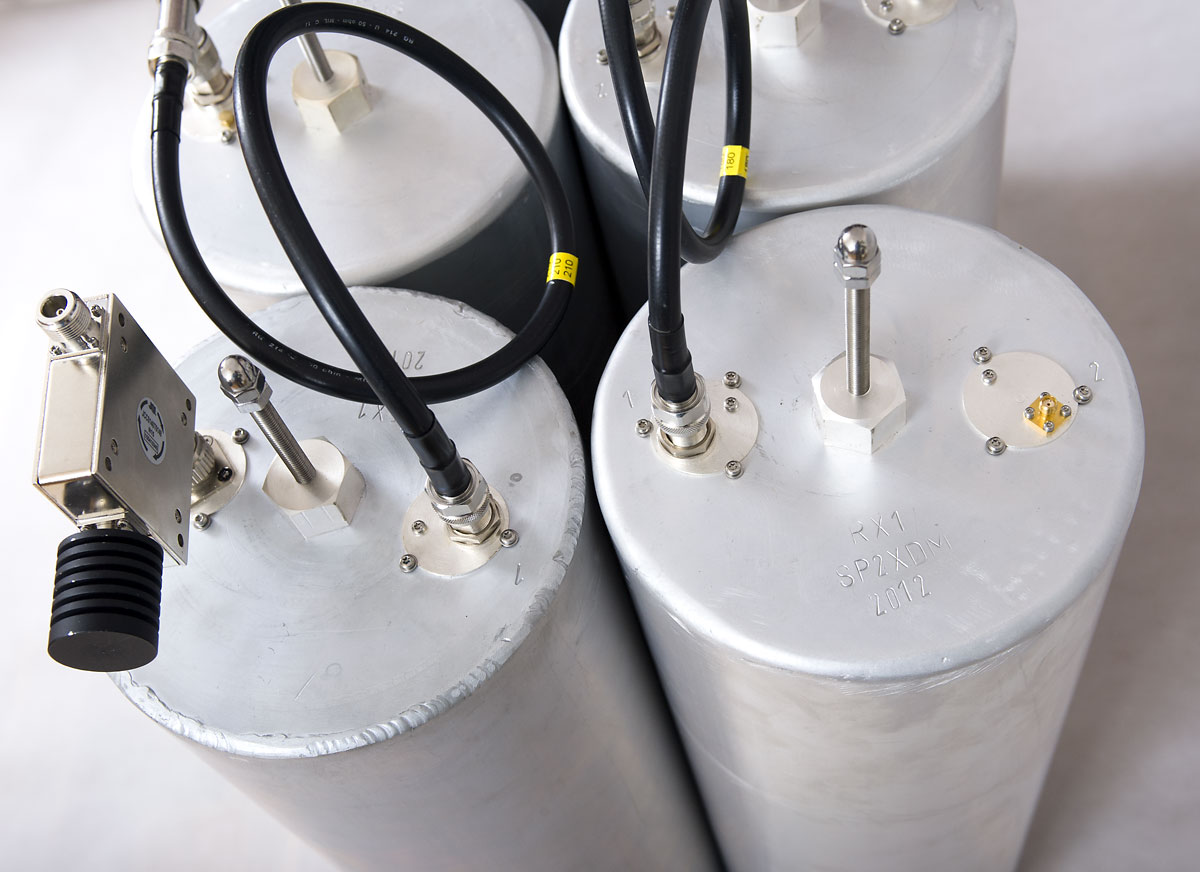

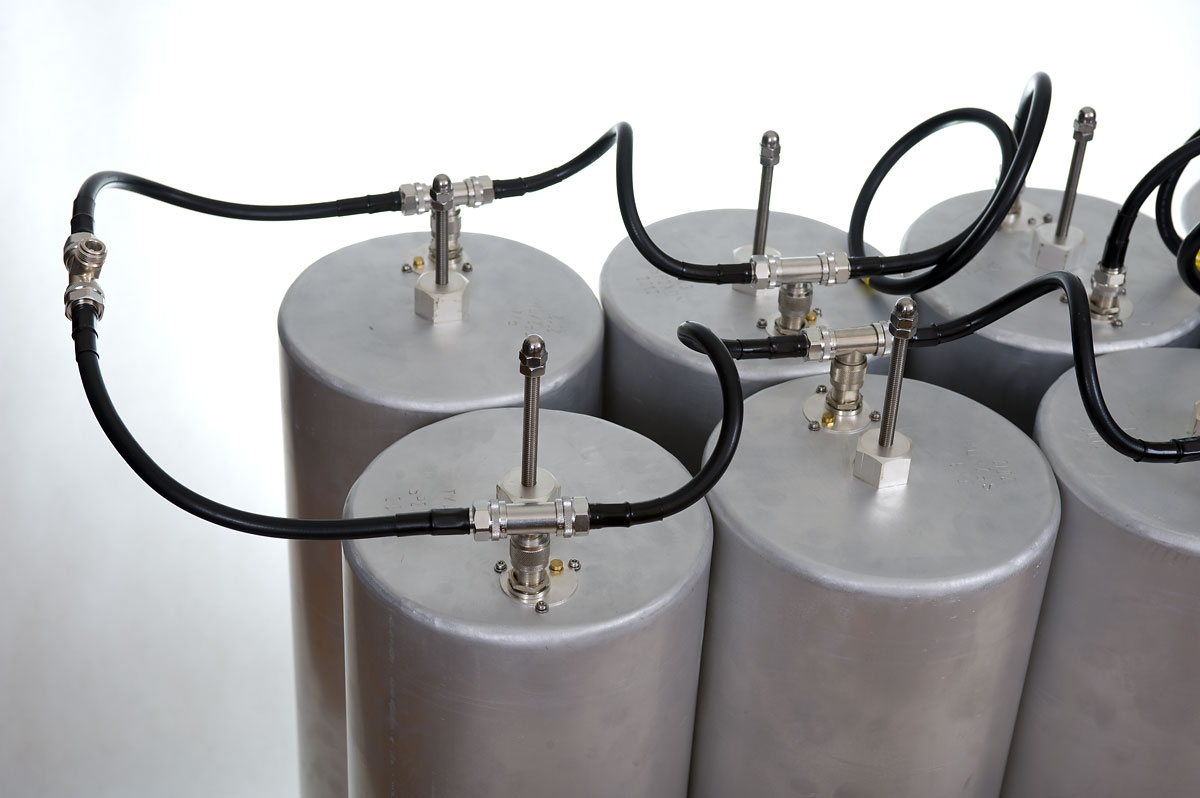

Ośmioobwodowy d...

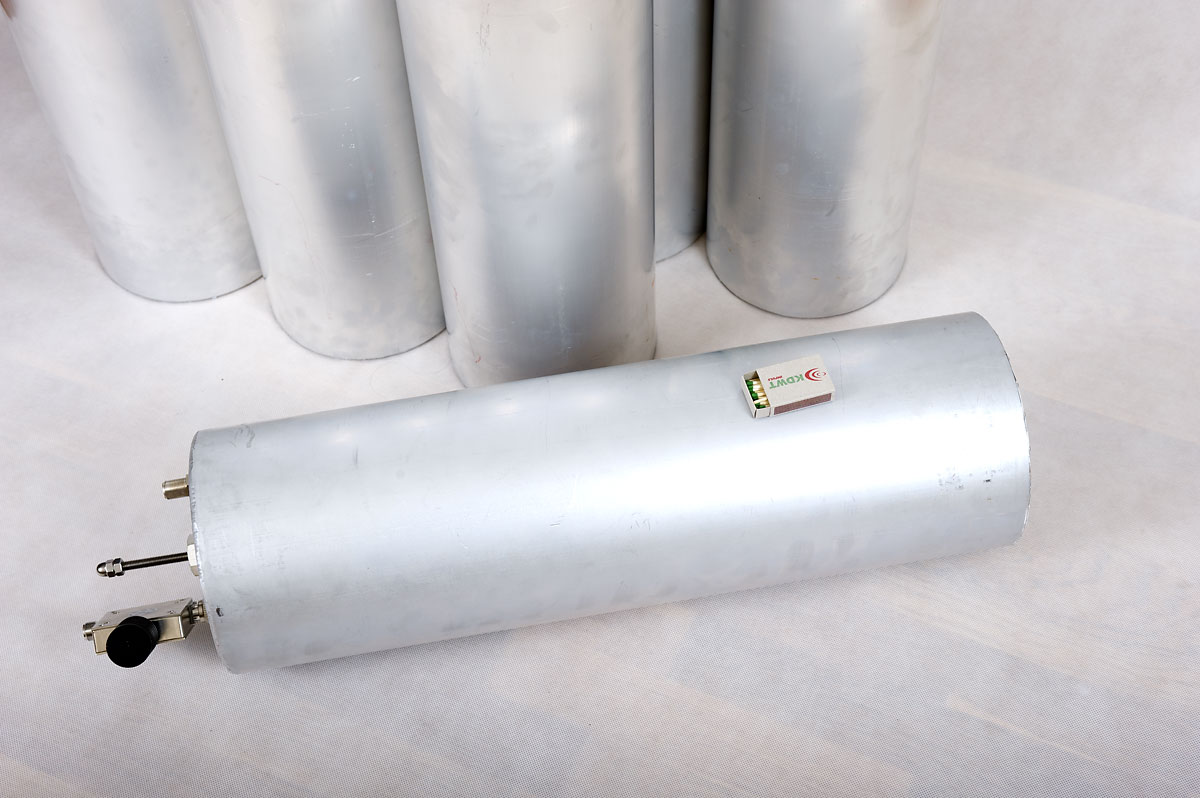

Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m
Ośmioobwodowy d...
Ośmioobwodowy duplekser 2m Ośmioobwodowy duplekser 2m


Do zbudowania kompletnego dupleksera potrzeba zaopatrzyć się w następujące materiały:

  • 0,5 m2 blachy Al 8mm,
  • 0,5 m2 blachy Al 0.5mm,
  • 6 mb. rury Al ø=200 / 10 (lepiej o cieńszej ściance, ale niedostępne przy tak małej ilości),
  • 4 mb. rury Ms ø=50 / 1,
  • 0,6 mb. pręta sześciokątnego Ms a=30 mm,
  • 0,5 mb. pręta Ms okrągłego ø= 50 mm,
  • 0,2 mb. pręta Ms okrągłego ø= 40 mm,
  • 5 mb. pręta Inwar 36 ø= 8mm (ok 3kg),
  • 1,5 mb. rurki miedzianej (hamulcowej, grubościennej) ø= 4mm,
  • 6 szt. trymerów powietrznych Johansonn-Airtronic 0,6-10pF,
  • 6 szt. trójników N F-M-F,
  • 1 szt. trójnik N F-F-F,
  • 10 szt. gniazd panelowych N Radial typ: R161.606.000 (z gwintem M12x1 od tyłu kołnierza),
  • 16 szt. wtyków N RG214,
  • 3 mb. kabla RG214,
  • 8 szt. śrub A2 M5 x 30 z łbem sześciokątnym,
  • 34 szt. śrub A2 M3x12,
  • 64 szt. śrub A2 M4x25,
  • 16 szt. nakrętek A2 M8,
  • 8 szt. nakrętek kołpakowych A2 M8,
  • 192 szt. blachowkrętów 3x8.

Maszyny i narzędzia:

  • tokarka, wznios kła minimum 120mm, długość łoża min 750mm,
  • wiertarka stacjonarna lub lepiej wiertarko-frezarka,
  • spawarka TIG,
  • wiertło stopniowe lub wiertła (potrzebne średnice 20, 36mm) lub wytaczadło do wiertarko-frezarki)
  • wiertła 2.5, 3.0, 3.2, 3.3, 4.0, 6.9, 7.0, 7.1, 11.0 mm,
  • Frezy czołowe 5mm, 8mm,
  • gwintowniki i narzynka drobnozwojne M20x1,5,
  • gwintowniki drobnozwojne M12x1,
  • gwintowniki i narzynka drobnozwojne M8x1 (lub typowe M8 - wtedy mniej prcyzyjne strojenie),
  • gwintownik maszynowy przelotowy M3,
  • nagrzewnica (opalarka) lub palnik do lutowania, lutownica,
  • dostęp do usług galwanizerni - srebrzenie mosiądzu i chromianowanie aluminium,
  • dostęp do wektorowego analizatora sieci o dynamice co najmniej 100dB.

Koszty materiałów i usług:

  • elementy mosiężne (rura, pręty okrągłe i sześciokątne) 600 PLN (Profmetkol),
  • elementy aluminiowe ok. 1200 PLN (Profmetkol),
  • gniazda N, wtyki N, trójniki N, trymery powietrzne, kable, śruby - ok. 600zł,
  • pręty inwarowe 908 PLN (Bibus Metals),
  • srebrzenie mosiądzu 450 PLN (ZGiL Radmor),
  • chromianowanie aluminium 170 PLN (ZGiL Radmor),
  • ewentualne koszty toczenia, spawania i innych prac, których nie można zrobić samemu - według możliwości.

 Wymiary gotowej konstrukcji S/G/W: 800/400/850 mm,  ciężar: 97kg (wraz trójnikami, kablami i cyrkulatorem).



Serdeczne podziękowania dla Pana Janusza Sidora i firmy Helsico, za nieocenioną pomoc, wkład pracy i zaangażowanie, bez którego nie dałbym rady zrealizować tego projektu.



helsico




Pomiary wykonałem za pomocą analizatora sieci HP8711A. Kalibrację zapewnia zestaw CKB050 EAGLE.


Logo PZK h15 200dpi

Ruch Obywatelski Miłośników Broni
