SR2C X510 - SR2GA - Charakterystyki dupleksera K&L

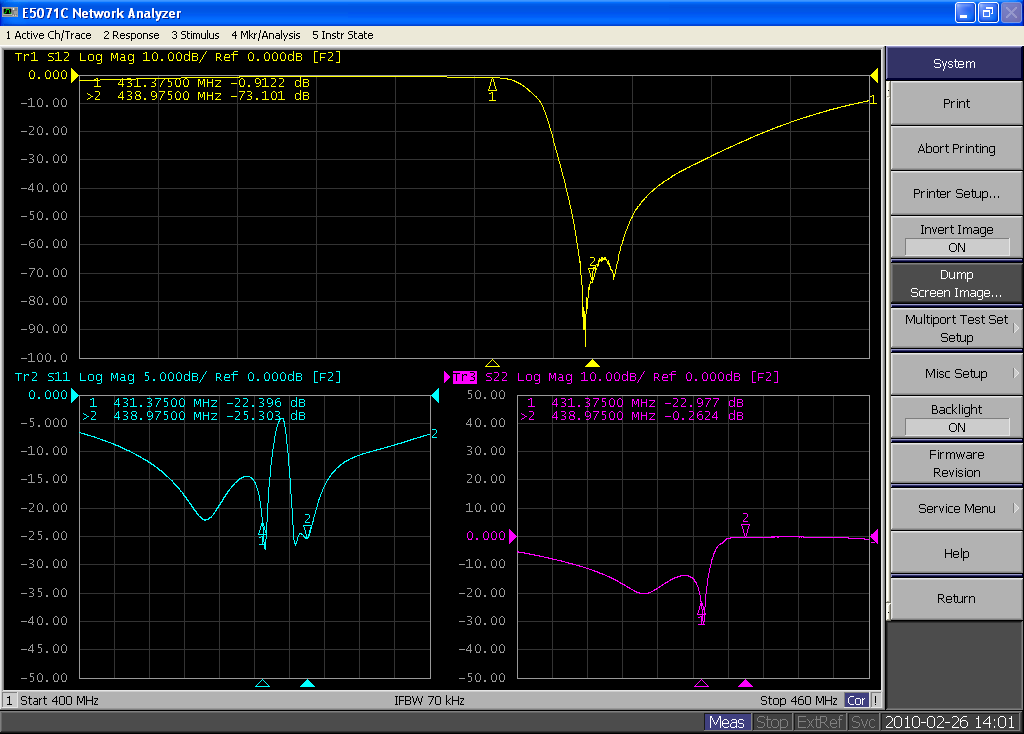

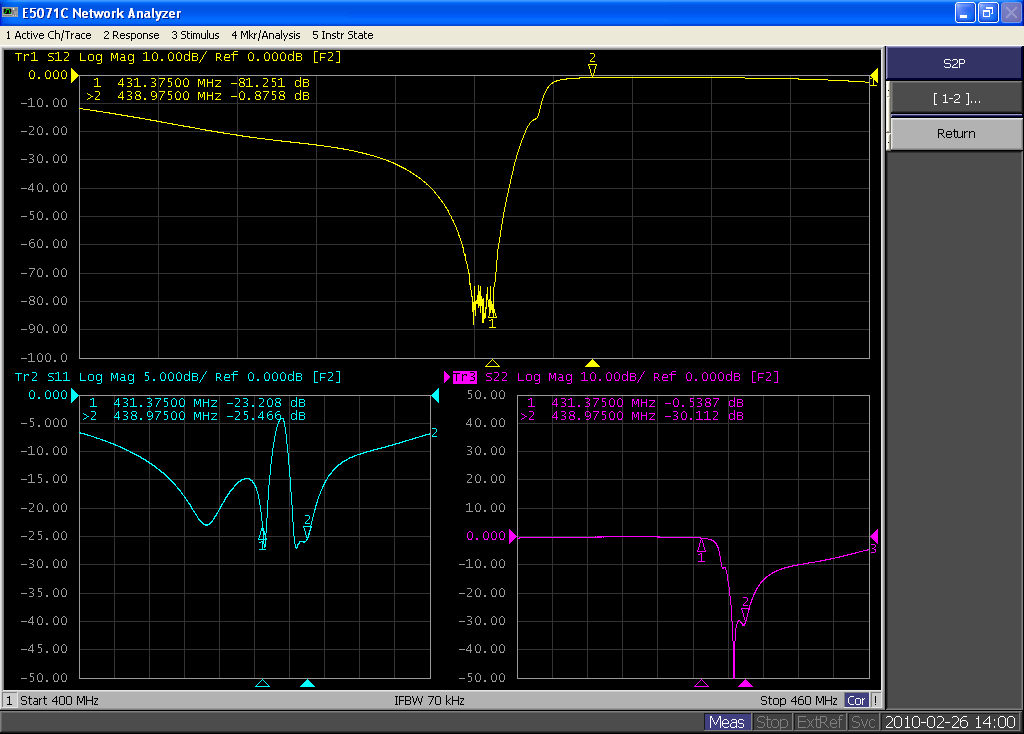

Legenda:

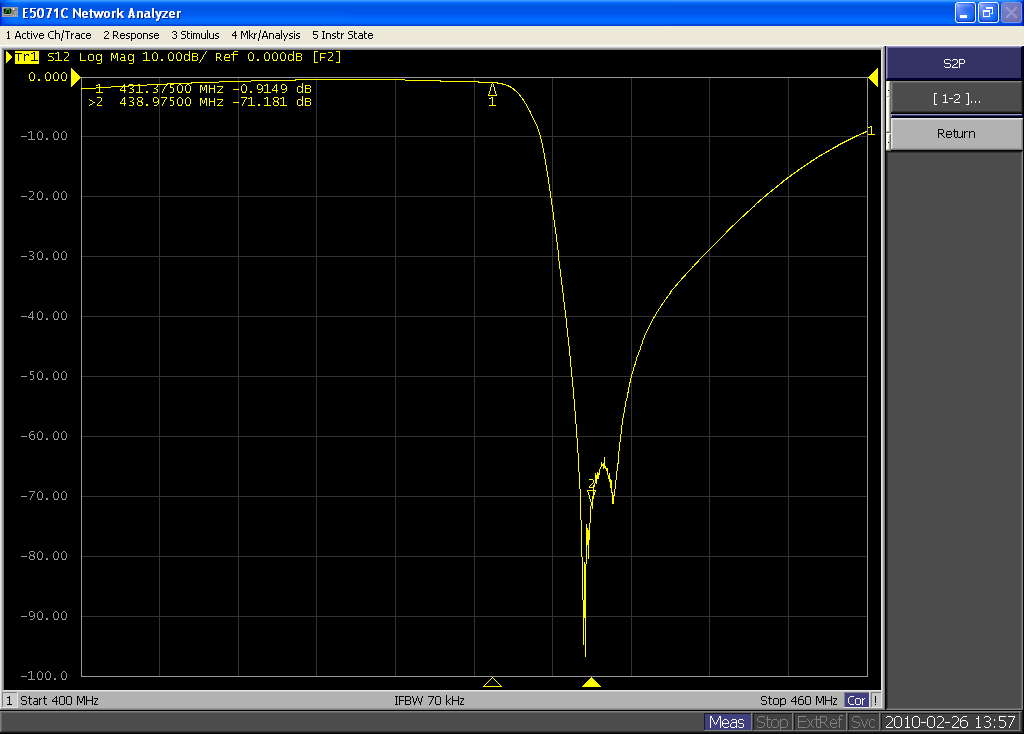

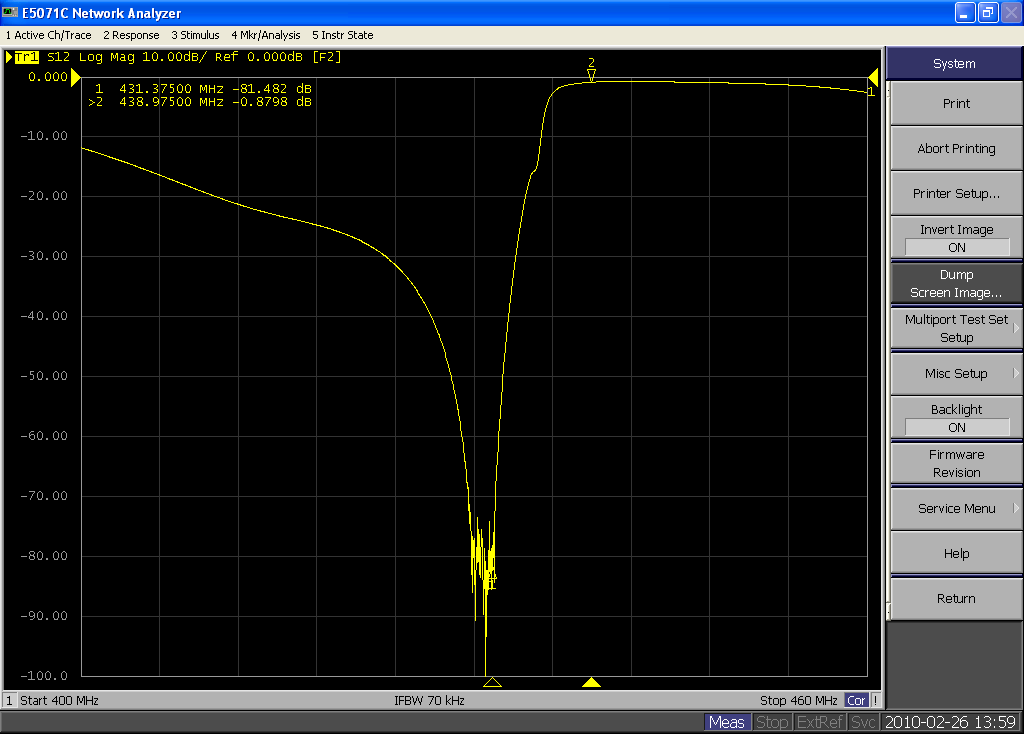

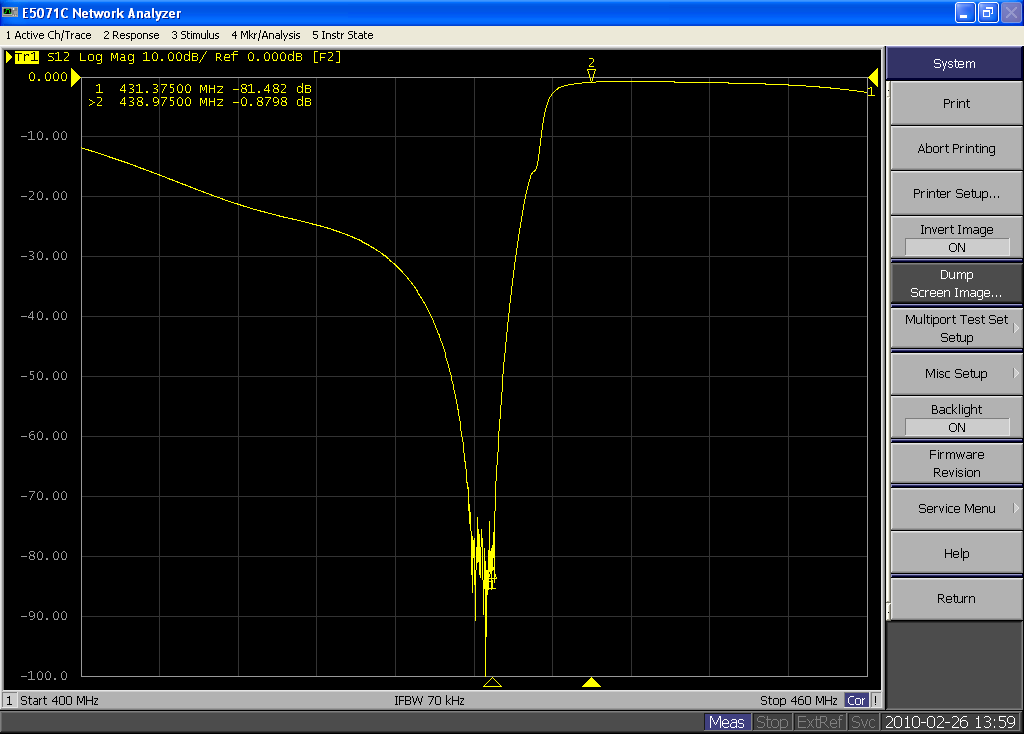

• S12 (kolor żółty) - charakterystyka tłumienia w funkcji częstotliwości,

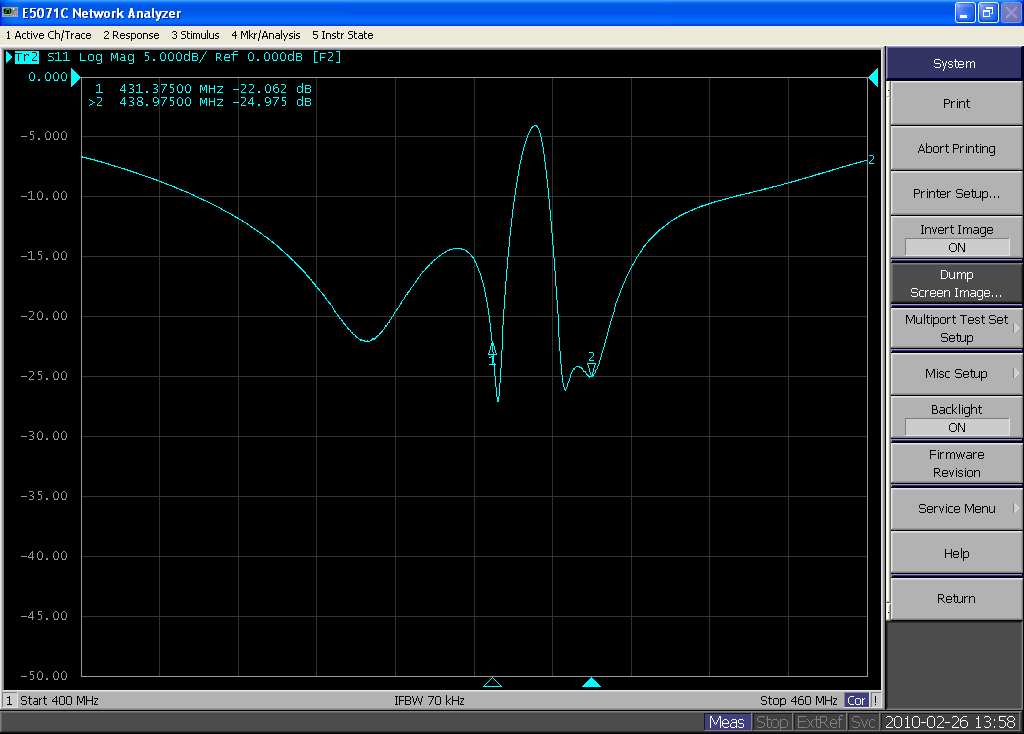

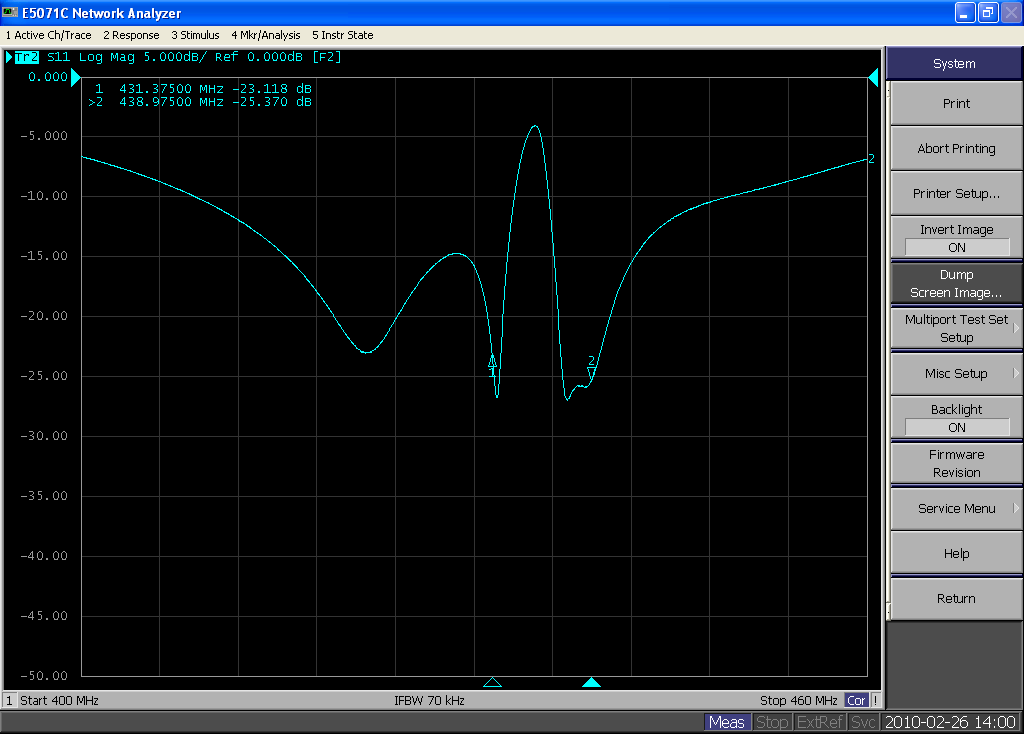

• S11 (kolor niebieski) - charakterystyka odbicia na złączu antenowym,

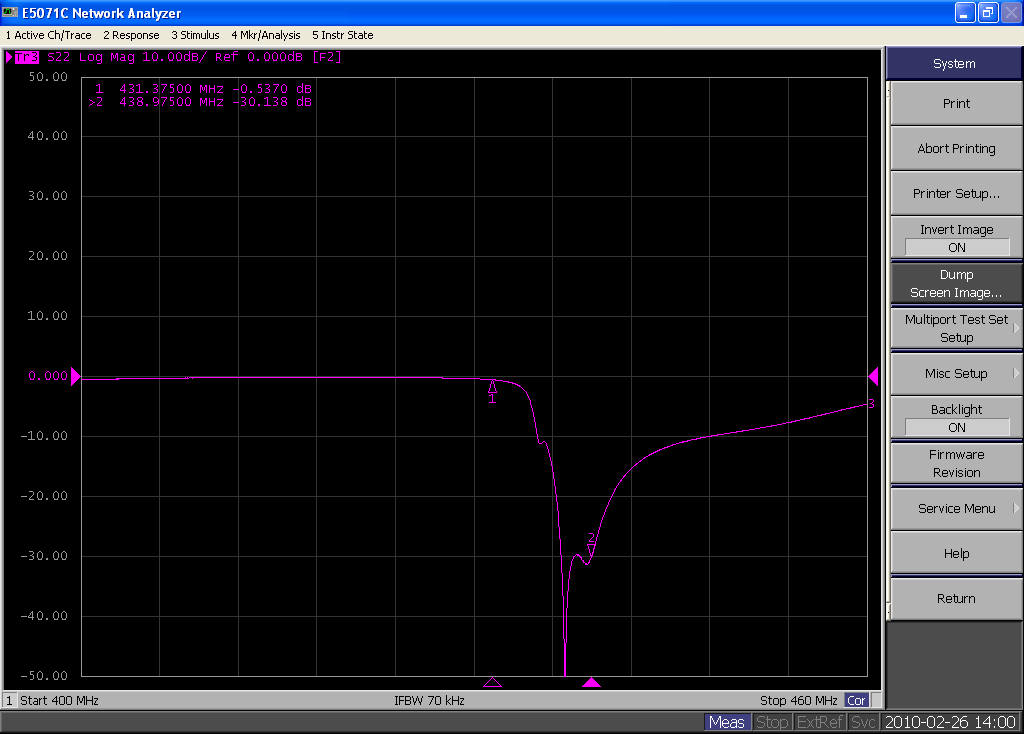

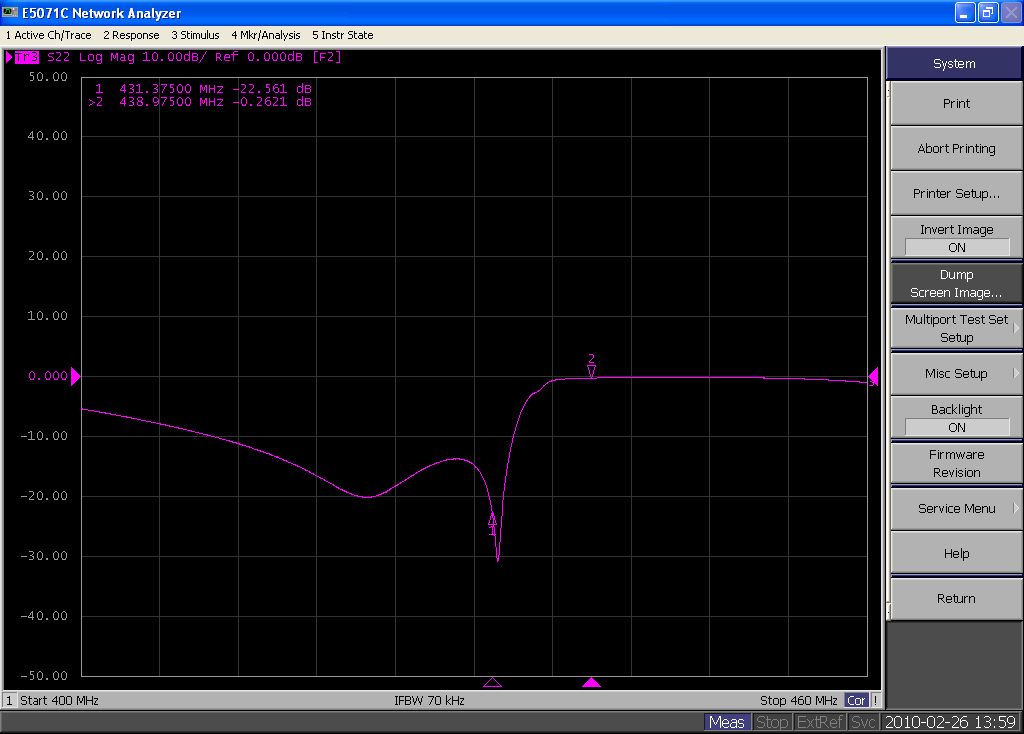

• S22 (kolor fioletowy) - charakterystyka odbicia na złączu nadajnika / odbiornika,
• marker 1 - 431,375MHz,
• marker 2 - 438, 975MHz.
