Symetryzator szerokopasmowy Guanella (Bal-Un) 1:1 na pasma 160, 80 i 40m nawinięty na rdzeniu ferrytowym Amidon FT-240-26.

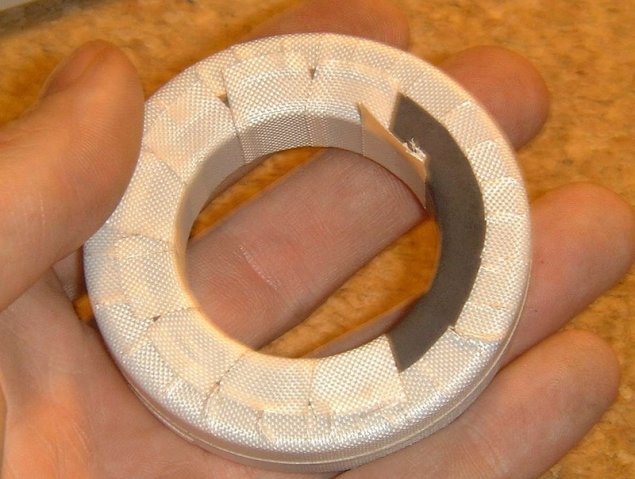

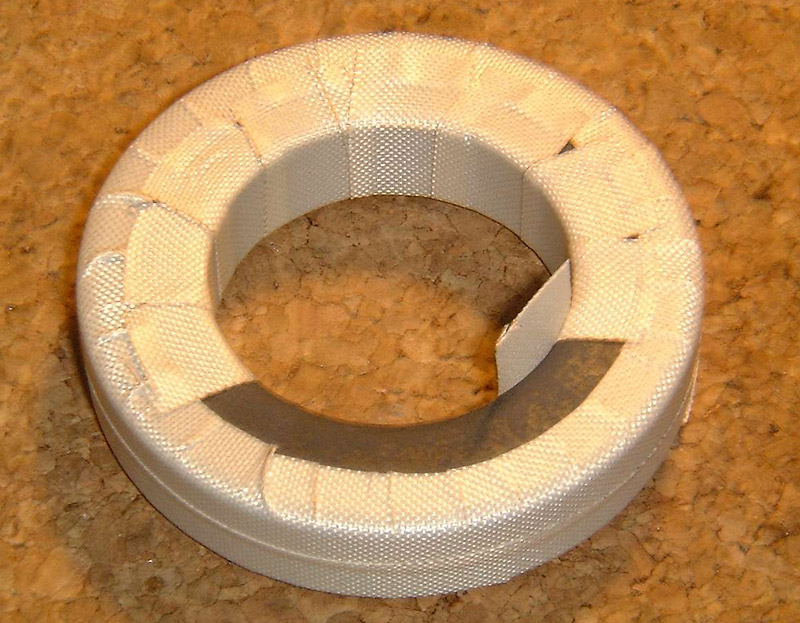

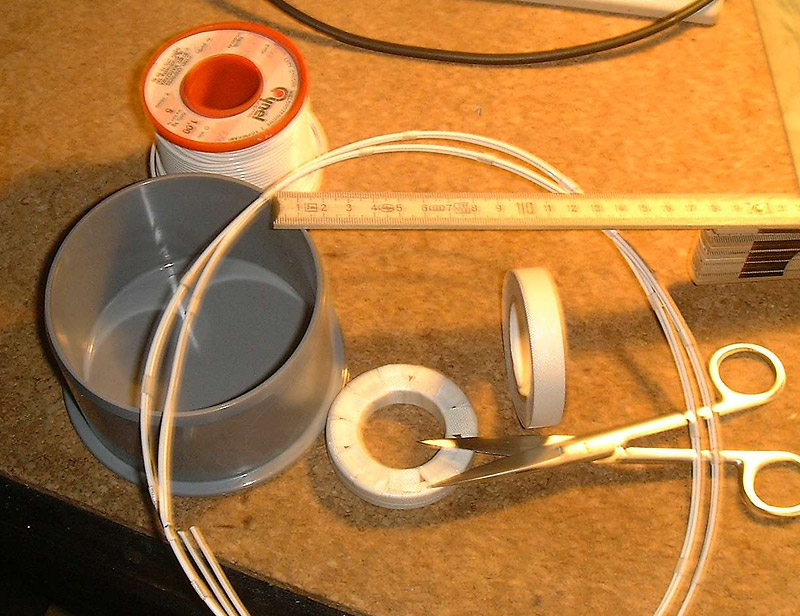

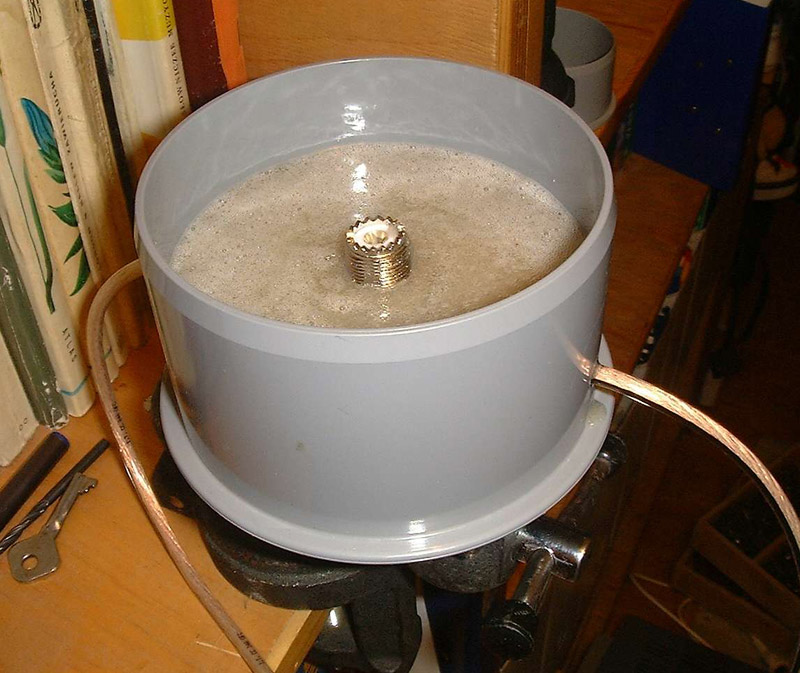

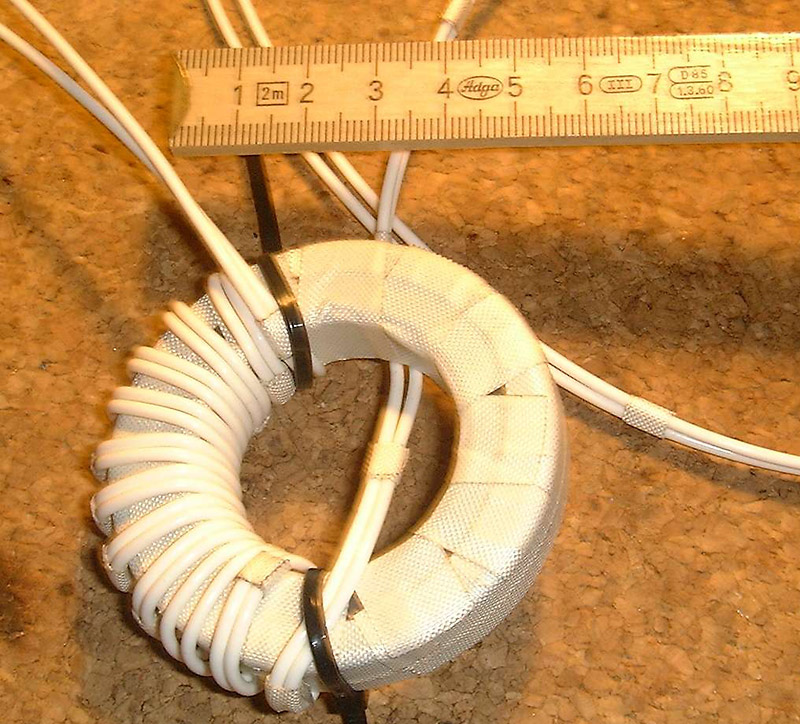

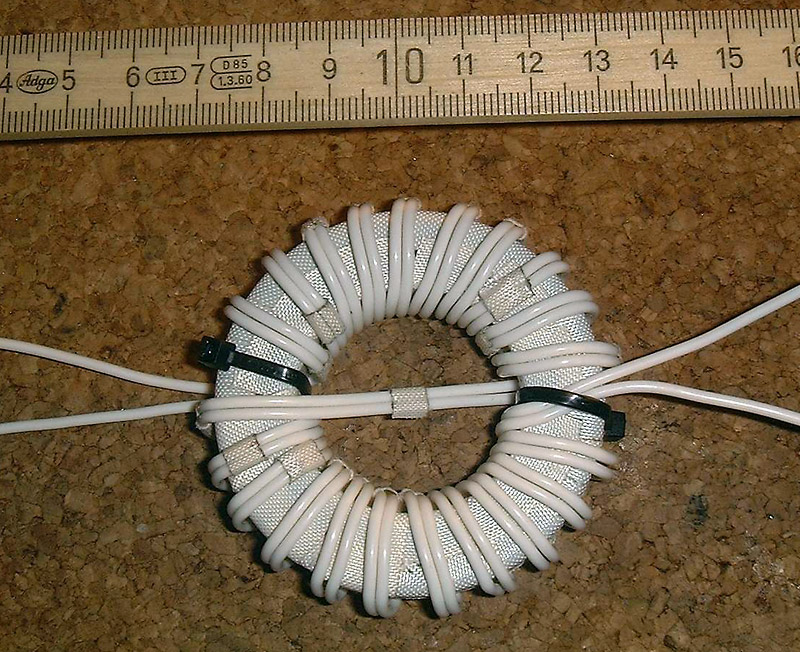

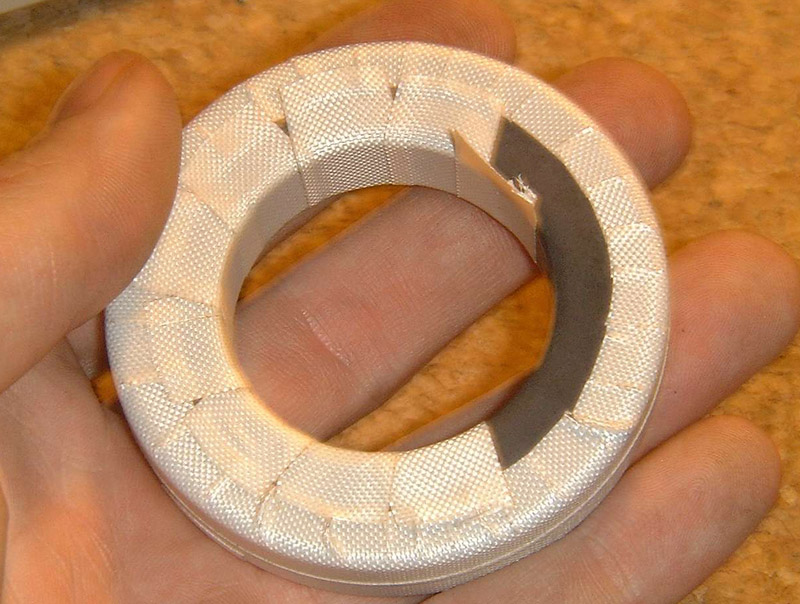

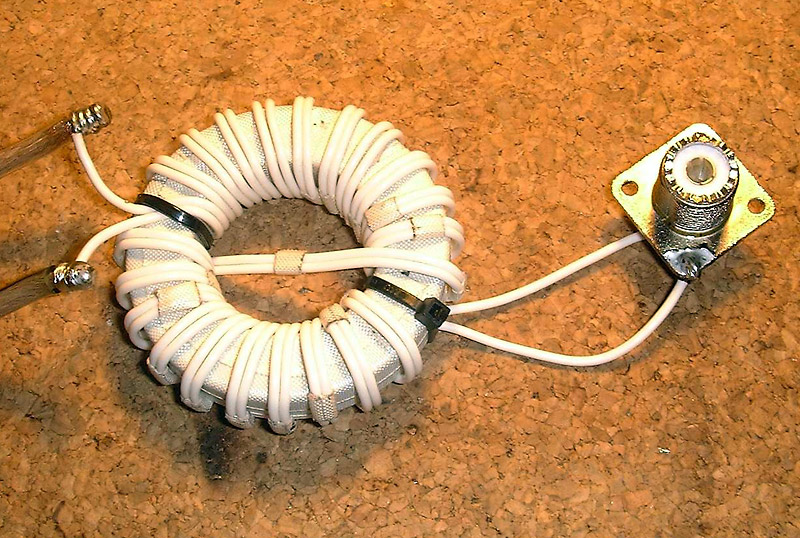

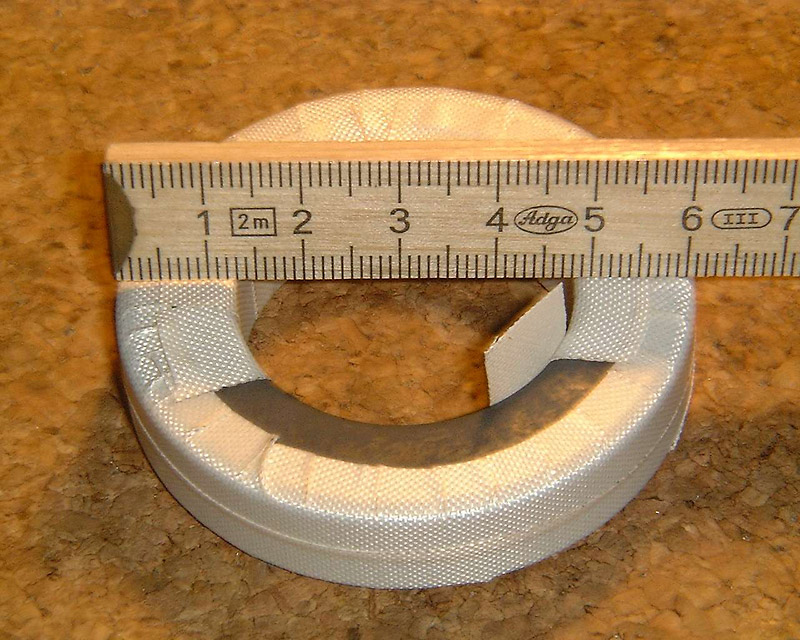

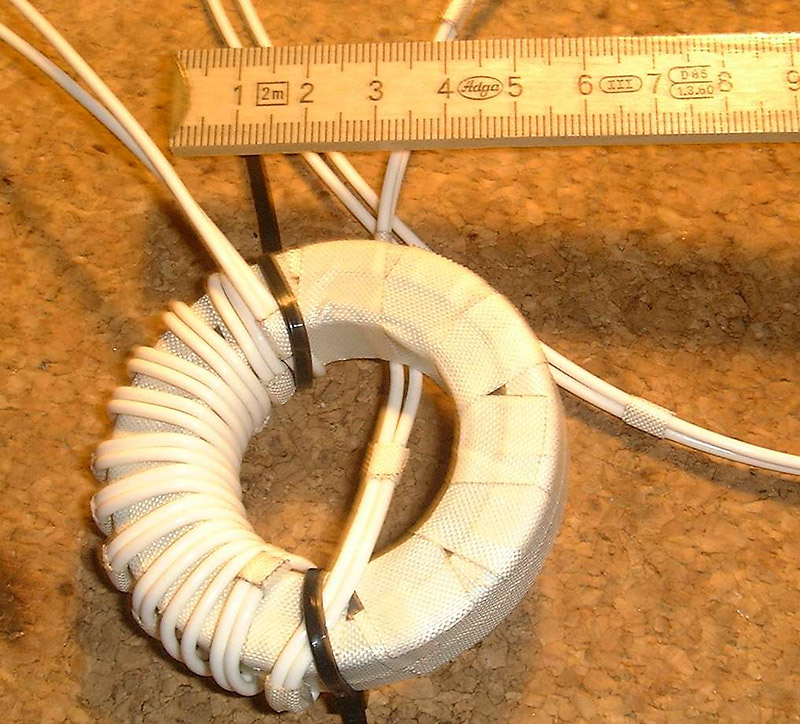

Uzwojenie nawinięte linką w izolacji teflonowej zożonej w linię symetryczną (ustabilizowaną paskami taśmy z włókna szklanego). Uzwojenie 2 x 11 zwoi jest nawinięte w dwóch połówkach aby zmniejszyć pojemność pomiędzy wejściem a wyjściem. Uzwojenie jest nawinięte na rdzeniu owiniętym samoprzylepną taśmą z włókna szklanego i zalane w korku od rury kanalizacyjnej 80mm mieszniną żywicy epoksydowej Epidian 5 i drobnego czytego piasku.

Wykonanie - SP2XDM według projektu Jerry'ego Sevicka W2FMI opisanego w książce " Building and using Baluns and Ununs - Practical Designs or the Experimenters" ISBN 0-943016-09-06
