29 lipca 2011 w trakcie pokazów sprzętu do montażu/demontażu układów BGA spróbowaliśmy wykonać pełny reballing układu nVidia 8600M GS nie posiadając pasującego sita a jedynie kulki SnAg 0,6mm i spory zapas cierpliwości.

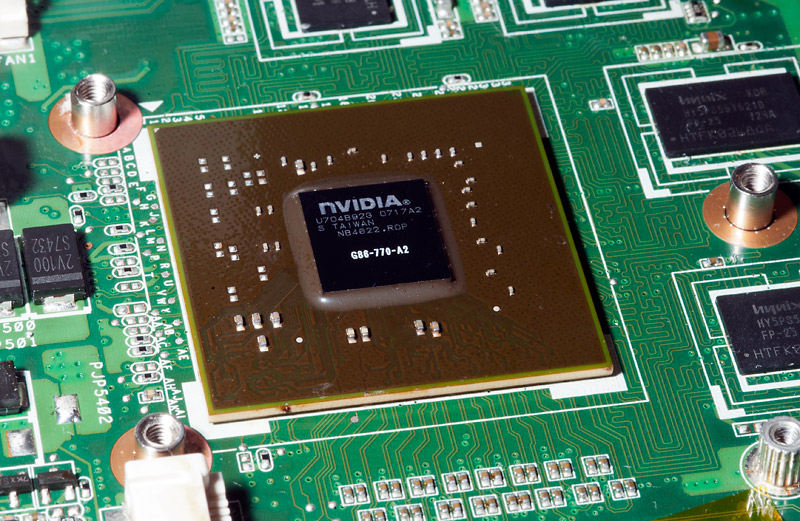

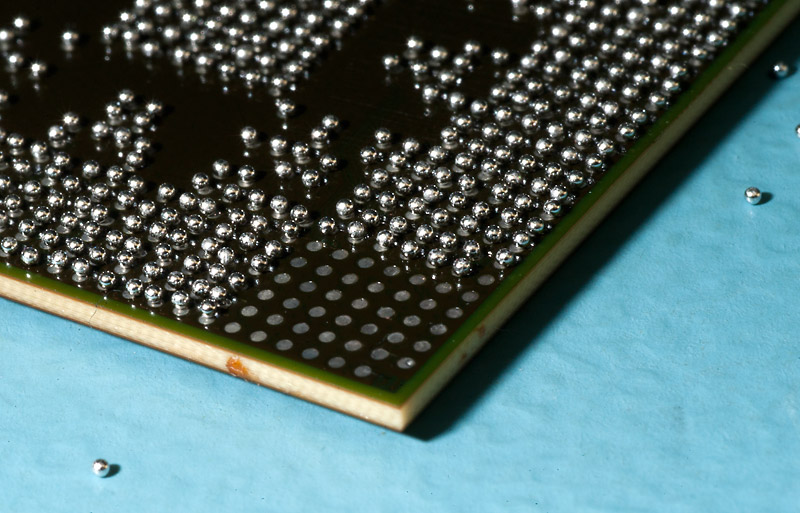

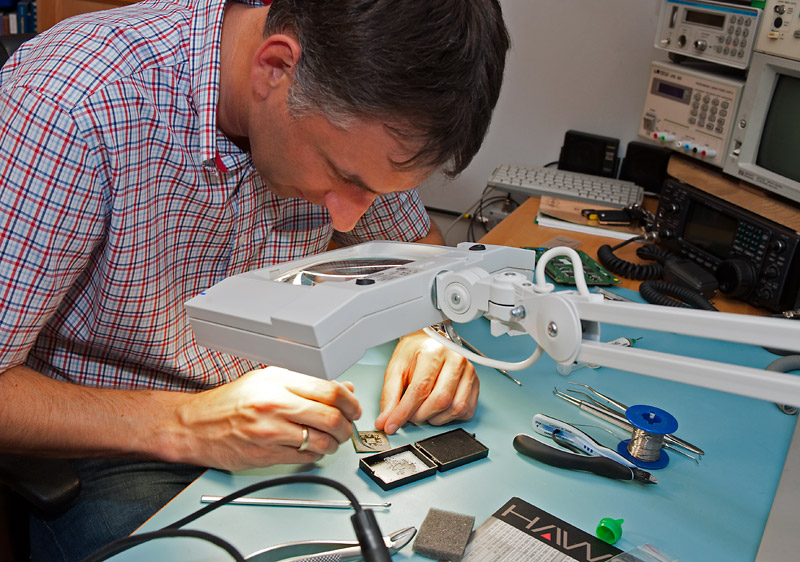

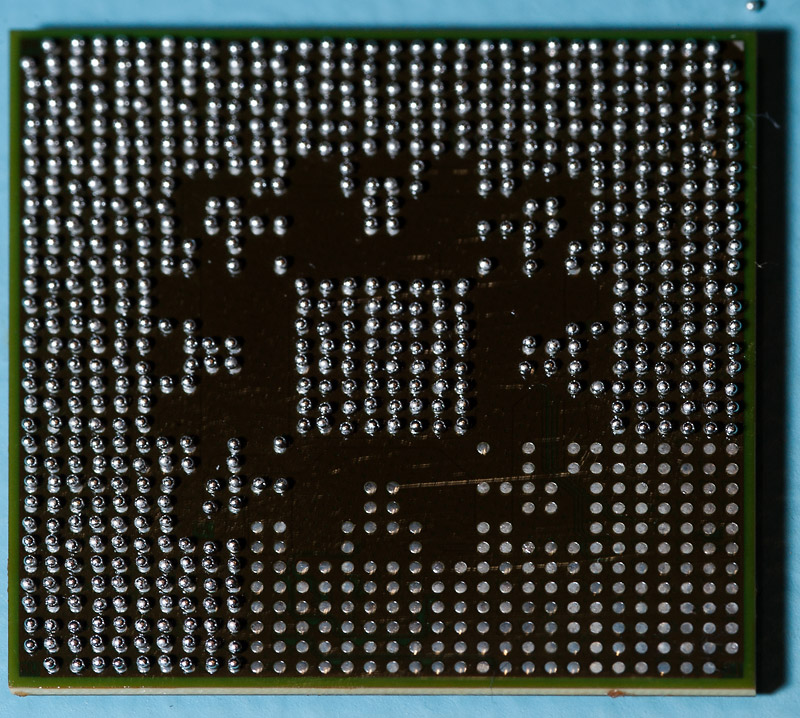

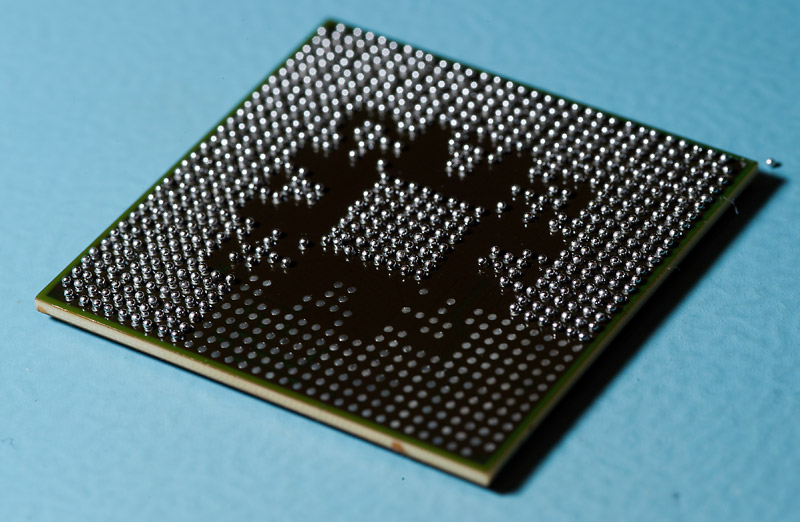

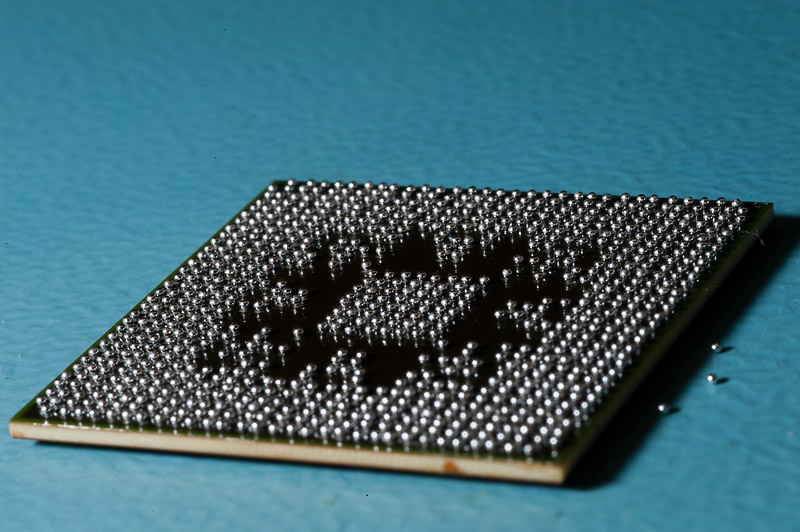

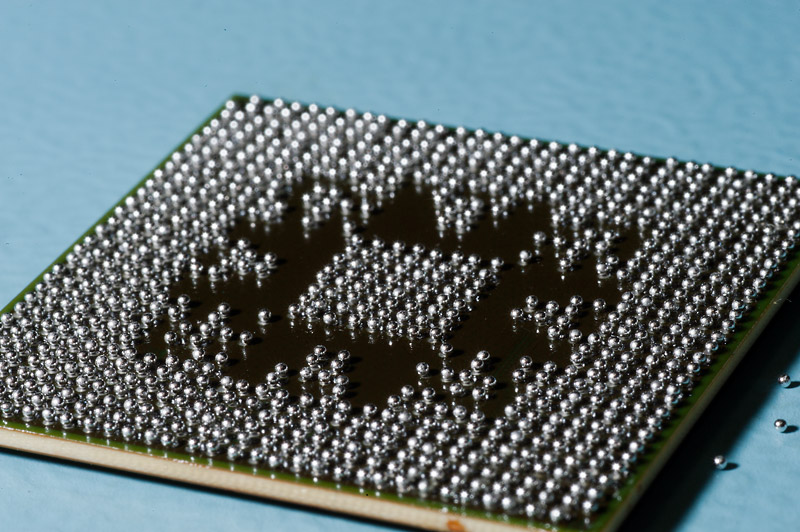

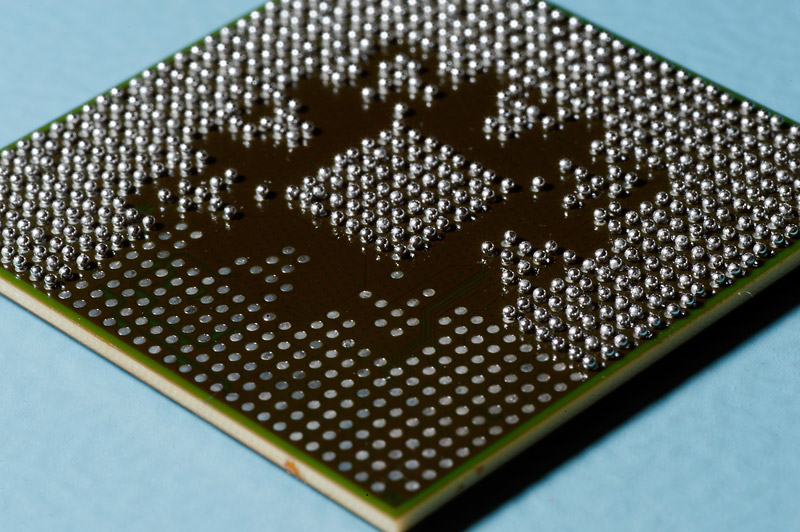

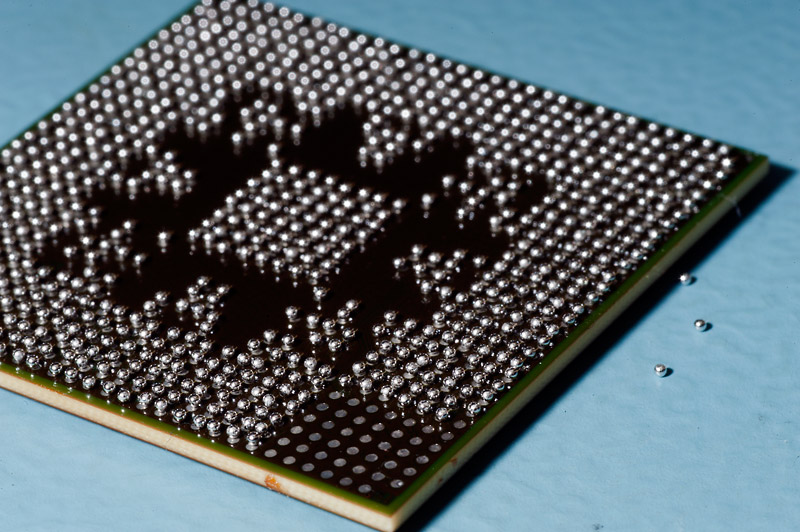

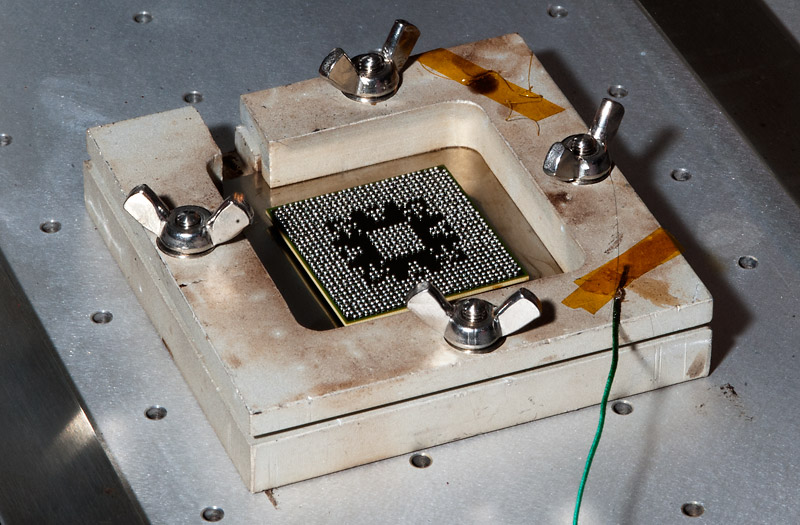

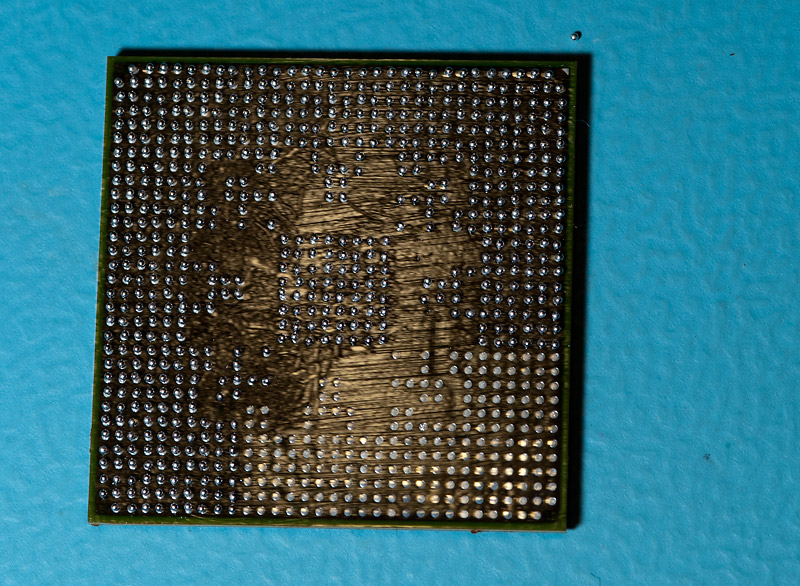

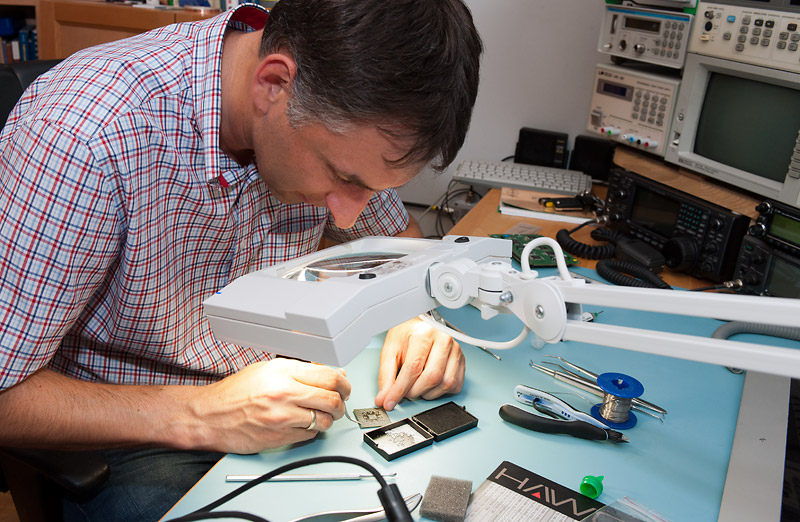

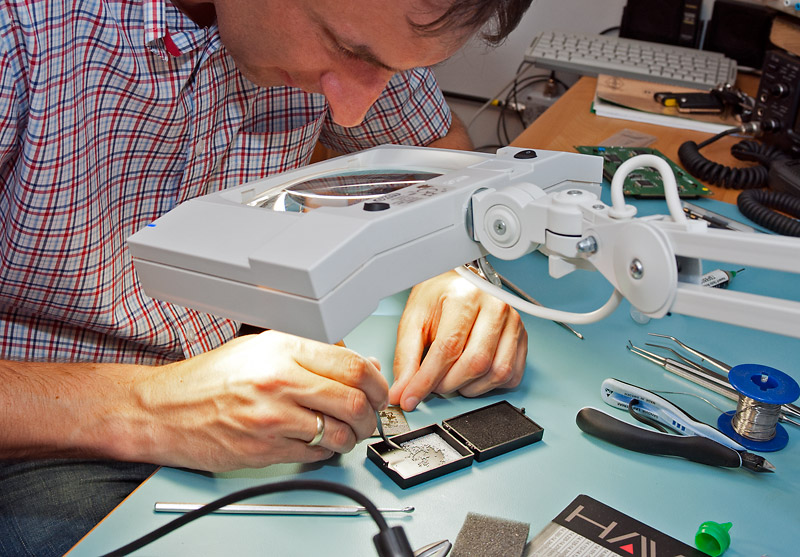

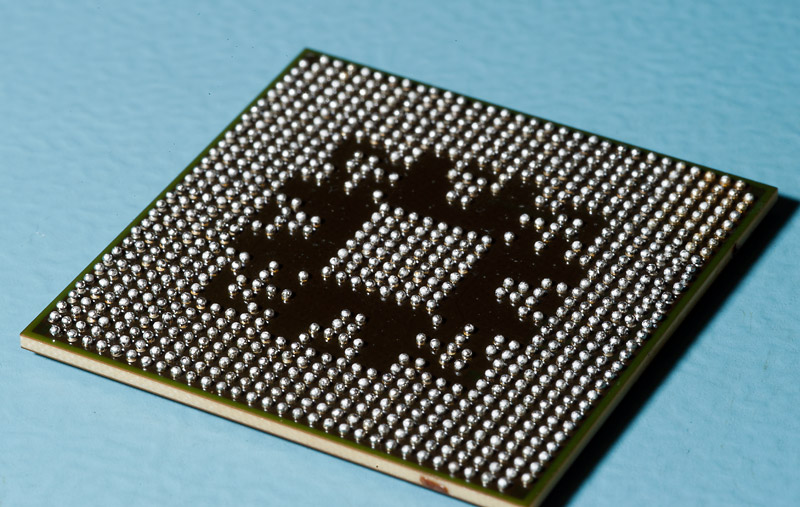

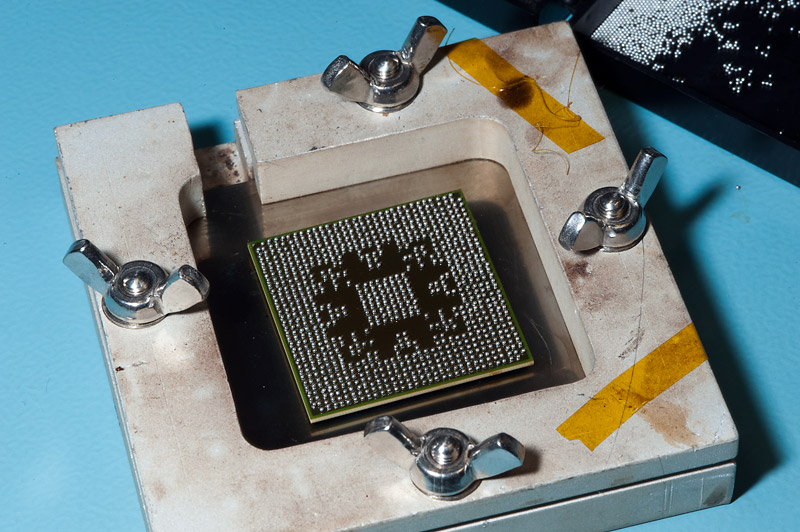

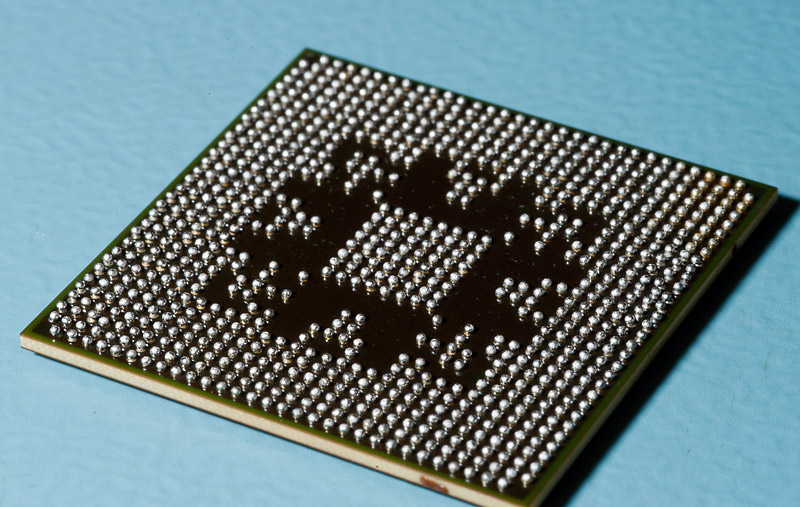

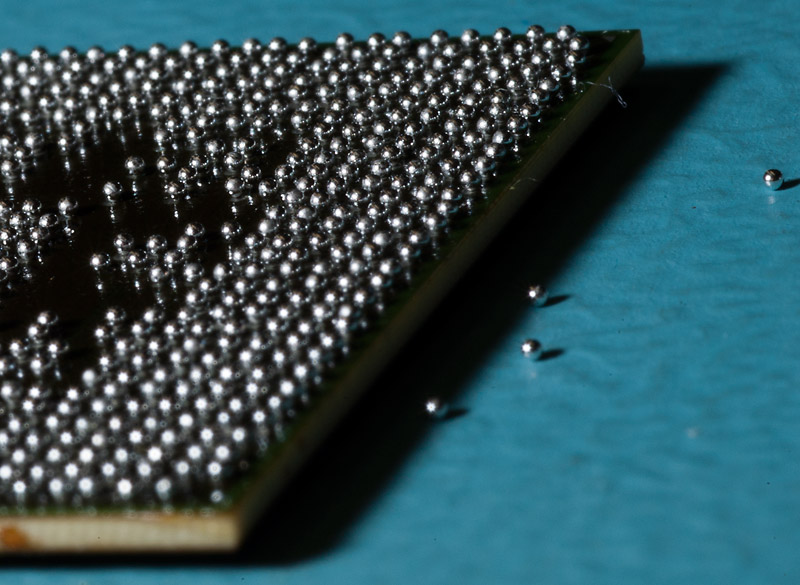

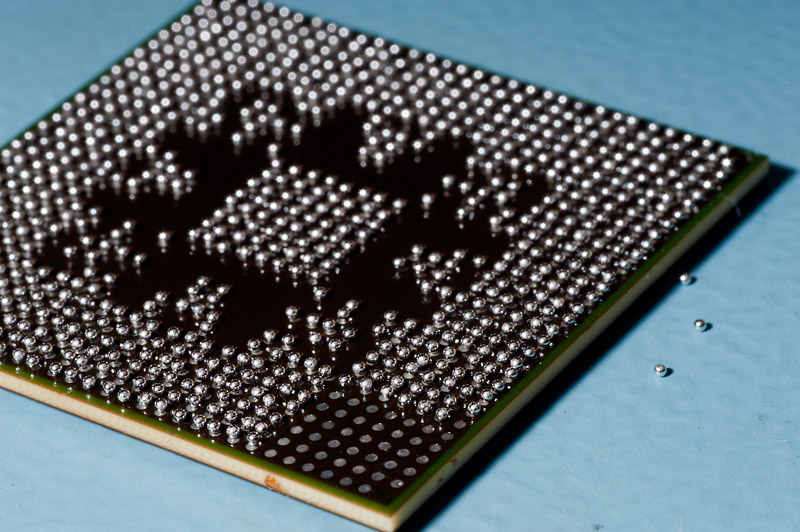

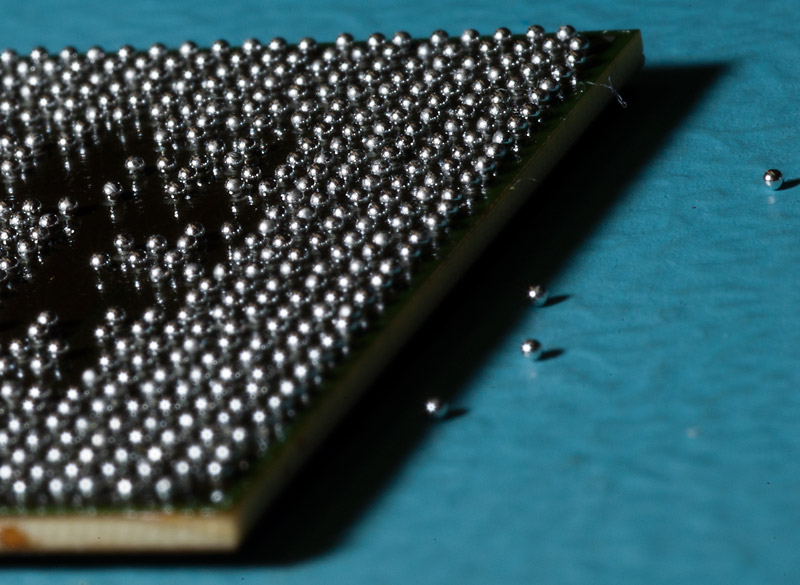

Zdemontowany przy użyciu stacji RECCO RE-RA250 układ został oczyszczony grotem nożowym PACE PC11240037 umieszczonym w rączce TD-100 a następnie paskiem typu Solder-Wick. 800 (osiemset !) kulek ułożyliśmy ręcznie na bardzo cienkiej warstwie topnika w paście typu Kester Tacky Flux TSF6502. Ułożenie kulek zajęło ponad dwie godziny i prawdopodobnie by się nie powiodło gdyby nie zastosowanie lupy z podświetlaniem Luxo Wave Plus. Kulki układaliśmy we dwóch, robiąc zmianę co około 200 kulek. Kulki przetopiliśmy na podgrzewaczu za pośrednictwem szablonu, ramki i sita z innym rastrem - jako ochrony przed bezpośrednim grzaniem.

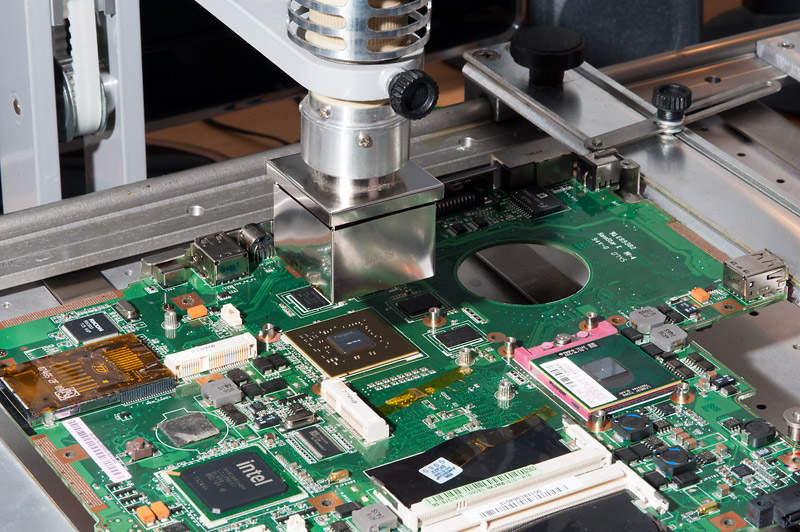

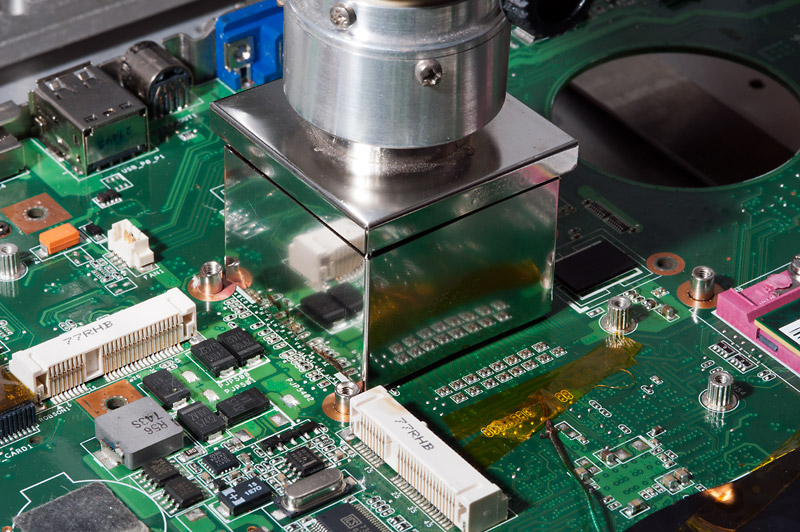

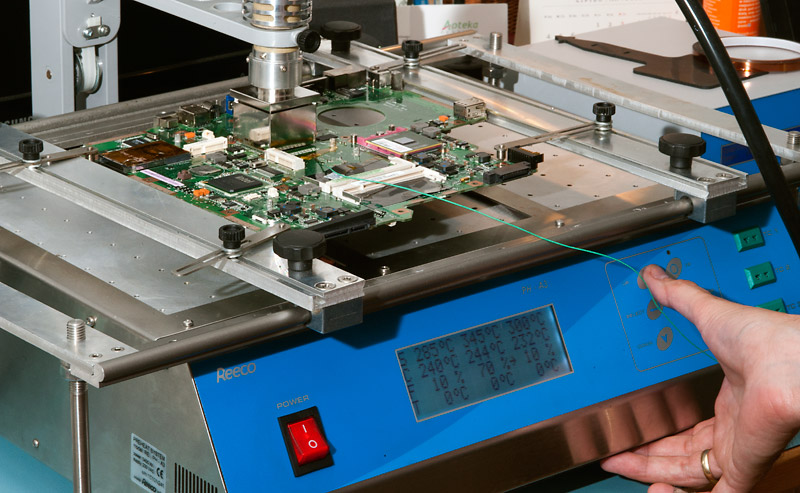

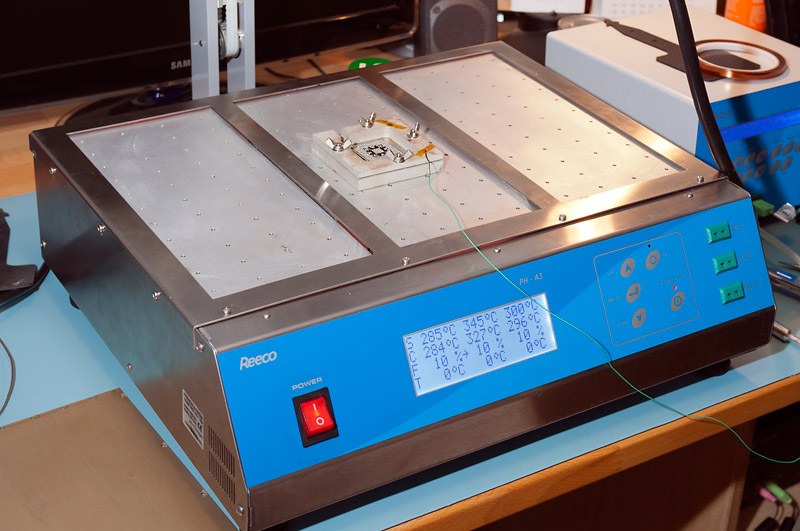

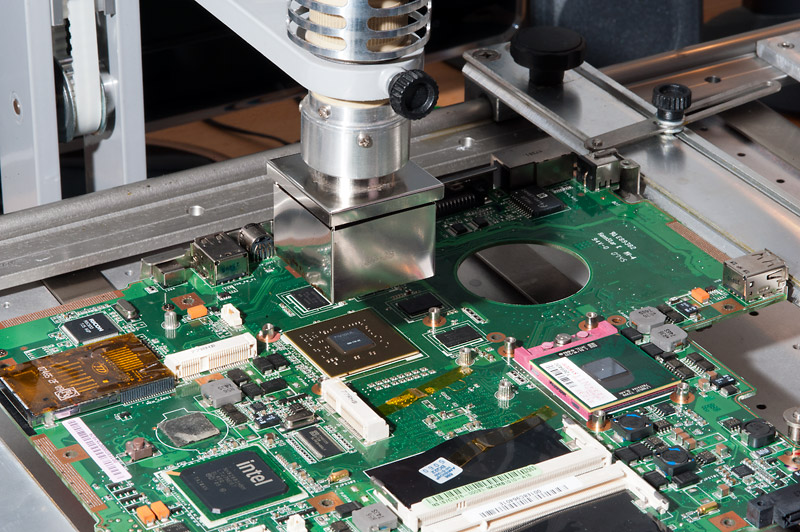

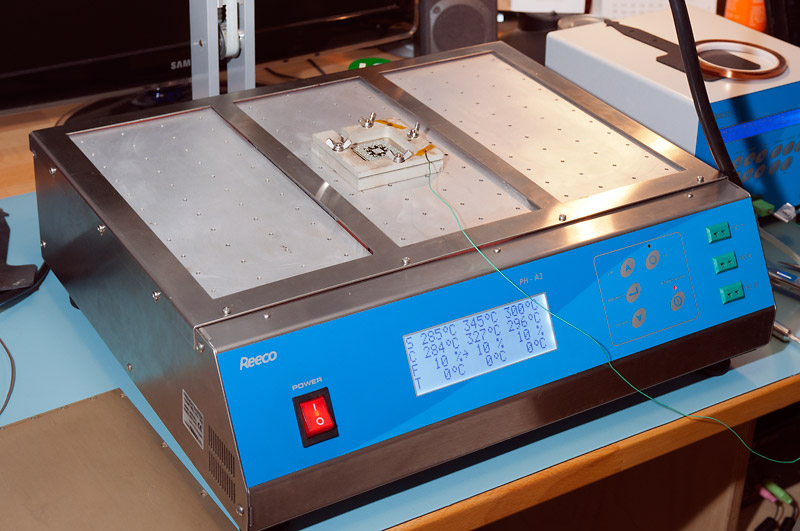

Płyta została umieszczona na podgrzewaczu RECCO RE-PH-A3 za pomocą statywu RE-XY. Kontrola procesu została zapewniona przy użyciu notebooka wyposażonego w oprogramowanie sterujące dołączone do stacji RE-RA250. Układ został przylutowany z powrotem na oczyszczonej płycie przy użyciu profilu zarejestrowanego podczas jego demontażu.

Udowodniliśmy w ten sposób, iż w sytuacji awaryjnej da się zrobić reballing lub wymianę układu bez odpowiedniego sita, niemniej wymaga to około 3 godzin i sporego samozaparcia. Może to być rozwiązanie w przypadku naglącego terminu, nietypowego układu lub innych niesprzyjających okoliczności.
