22 października 2010 roku została zakupiona w sklepie internetowym Inradio nowa antena Diamond F-718 o następujących parametrach:
- konstrukcja - 18 * 1/2 λ,
- zysk 11,5 dBi,
- moc dopuszczalna - 250W,
- dopasowanie (SWR) - <=1,5,
- długość - 4,6m.,
- złącze - N.
Zakup tej anteny z przeznaczeniem dla przemiennika SR2GA był możliwy dzięki koledze Rafałowi SQ2IHP, który wyłożył całą niezbędną kwotę. Zapraszam chętnych do współfinansowania zakupu (zwłaszcza użytkowaników przemiennika), do kontaktu, celem ustalenia szczegółów.
Zakup anteny sfinansowały następujące osoby i instytucje:
- 70% - Rafał SQ2IHP,
- 10% - Michał SP2TQI,
- 20% - Abel & Profit.
Pragnę wyrazić podziękowania dla firmy Abel & Profit z siedzibą w Łodzi za sprzedaż anteny na promocyjnych warunkach oraz szybką i profesjonalną obsługę.
Nowa antena zostanie zainstalowana w miejscu dostychczasowej - wysłużonej X-510N a następnie podniesiana o ok. 20m.
Vy 73! de SP2XDM
Z przykrością informuję, że wymiana anten przemiennika SR2GA, zaplanowana przez kolegów z klubu SP2YWL na lato 2010 nie powiodła się. Anteny nie przeszły pomyślnie prób - zwłaszcza próby czasu. Surowe, nadmorskie warunki okazały się być niszczące dla połączeń - zwłaszcza zastosowanych złącz koncentrycznych i układów dopasowania. Anteny przez pół roku straciły swoje parametry elektryczne i nie nadają się obecnie do zamontowania na maszcie kratownicowym. W związku z spodziewanym nakładem pracy i finansów potrzebnych do ich wyremontowania - temat ten został odłożony na bliżej nieokreślony termin. Być może jeszcze nastąpi powrót do tego planu, niemniej jednak rozważam możliwość zastosowania innej anteny dookólnej - np. typu 18x1/2 o konstrukcji gwarantującej trwałość w nadmorskiej atmosferze.
Niestety, tym razem duży nakład pracy i środków nie przyniósł w zamierzonym czasie spodziewanego efektu.
Vy 73! de SP2XDM
W celu zabezpieczenia końcówki mocy w nadajniku przemiennika SR2GA przed uszkodzeniem możliwym w przypadku awarii układu antenowego, zdecydowałem się zastosować podwójny izolator AIH 32100 firmy Airtech Ltd. pochodzący z demontażu (z urządzenia na pasmo 451MHz).
Izolator ten jest zbudowany z dwóch cyrkulatorów ferrytowych TDK Hexalator CU-331A, dwóch bezindukcyjnych rezystorów 50Ω i dwunastu trymerów dopasowujących impedancję. Izolator ten, pierwotnie zestrojony na 451.500 MHz dał się dobrze przestroić na częstotliwość 438.975 MHz z następującymi wynikami:
- tłumienie przepustowe = -0,85dB,
- tłumienie wsteczne = -53dB,
- dopasowanie wejścia < -33dB,
- dopasowanie wyjścia < -39dB.

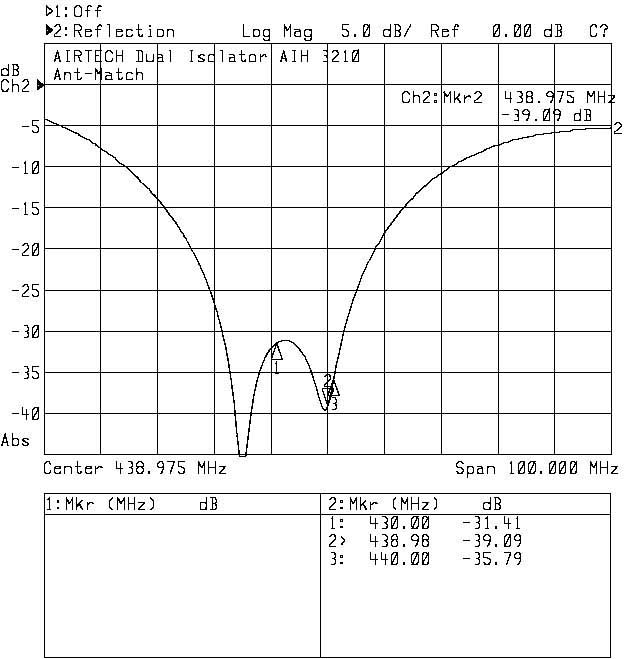

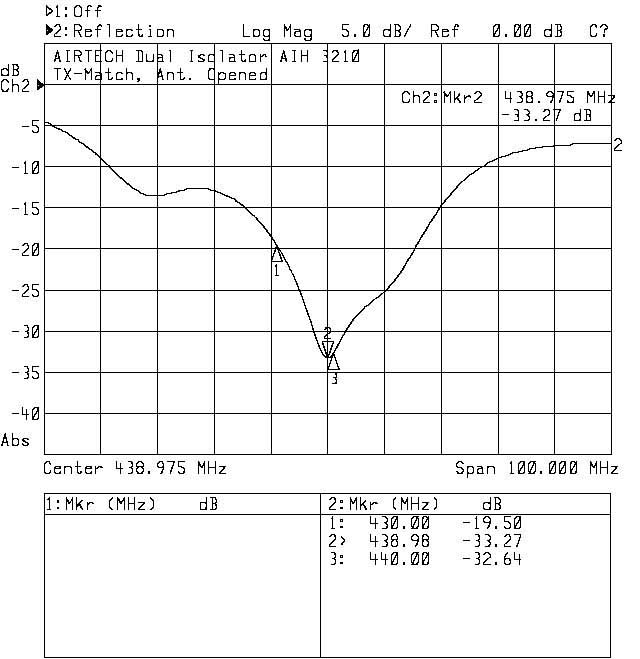

Izolator z zewnątrz i wewnątrz a także charakterystyki transmisji i dopasowania można zobaczyć poniżej:
73! de SP2XDM
Dzisiaj, zgodnie z planem udało się zamontować nowy przedwzmacniacz niskoszumny i filtry pasmowe. Dzięki tej zmianie czułość przemiennika wzrosła, przy jednoczesnym zmniejszeniu poziomu szumów.
Przy okazji zamontowałem termostaty służące do:
- załączenia wentylatorów przy przekroczeniu temperatury +25°C,
- załączenia grzałki antykondensacyjnej przy spadku temperatury poniżej +10°C.
Zamontowanie termostatów było podyktowane następującymi względami:
- Hałas wentylatorów przeszkadzał w pracy na radiostacji UKF w klubie,
- Wentylatory pracując ciągle pobierają ok 15W mocy, co w wielu przypadkach jest po prostu stratą energii.
- Ostatnia zima dała się we znaki układom przemiennika. Wewnątrz klubowych pomieszczeń panowała temperatura taka jak na dworze, czyli nawet -20ºC. Spowodowało to usterki, których wolałbym uniknąć w przyszłości.
Termostaty oraz grzałka są elementami typowymi dla systemów automatyki przemysłowej. Grzałka o mocy 15W w zupełności wystarczy do podgrzania wnętrza obudowy przemiennika do temperatury powyżej 0°C.
73! de SP2XDM
