Strojenie duplekserów

Przestrajanie dupleksera Motorola GFE 6126 A



 Niedawno udało mi się zdobyć duplekser GFE 6126 A pochodzący z demontażu. Duplekser ten fabrycznie zestrojony na częstotliwości z zakresu 450-465MHz daje się bez problemu przestroić na pasmo amatorskie 70cm. Pomimo tego, że producent deklaruje minimalny odstęp dupleksowy 9,5MHz można go używać z odstępem mniejszym - 7,6MHz.

 Strojenie przebiega bardzo płynnie, dzięki sześciu kondensatorom wykonanym w postaci śrub drobnozwojowych z łbem imbusowym nr 5 zanurzanych w tulejach wykonanych w szczytach walcowych rezonatorów ćwierćfalowych. Filtr jest wykonany bardzo solidnie. Komory aluminiowe wykonane z profilu zamkniętego o przekroju prostokątnym są ze sobą skręcone szpilkami gwintowanymi za pośrednictwem przekładek z arkuszy cienkiej blachy. Wewnątrz komór znajdują się srebrzone linie ćwierćfalowe zasilane poprzez kondensatory w jednej gałęzi i przez odczep w przeciwnej gałęzi. W procesie strojenia w zakresie 10 MHz nie ma potzreby korygowania sprzężeń pomiędzy liniami poprzez zaślepione otwory rewizyjne. Po zestrojeniu wszystkie śruby regulacyjne blokuje się nakrętkami.

Parametry uzyskane w paśmie amatorskim:
  • dopasowanie anteny < -25dB,
  • dopasowanie nadajnika < -25dB,
  • dopasowanie odbiornika < -25dB,
  • tłumienie przepustowe <= 0,85dB,
  • tłumienie zaporowe <= 85dB.
  • moc przenoszona >= 200W



Duplekser Motor...

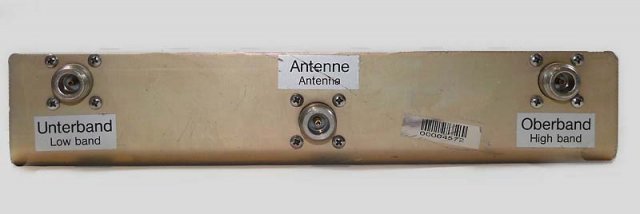

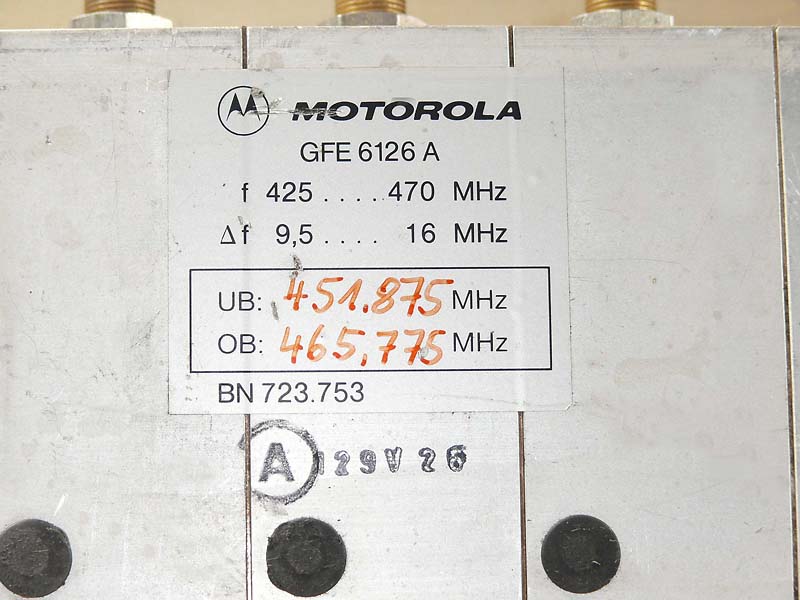

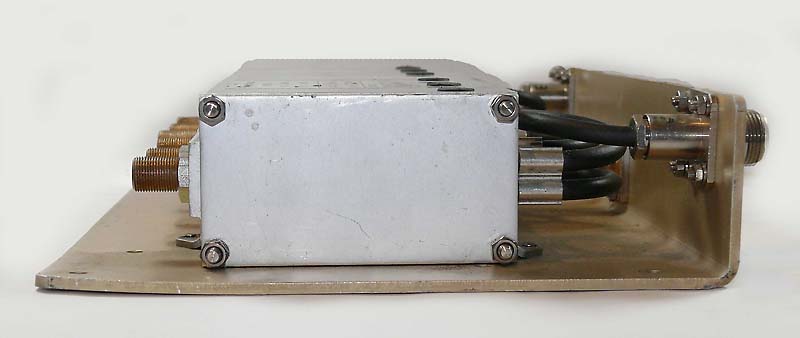

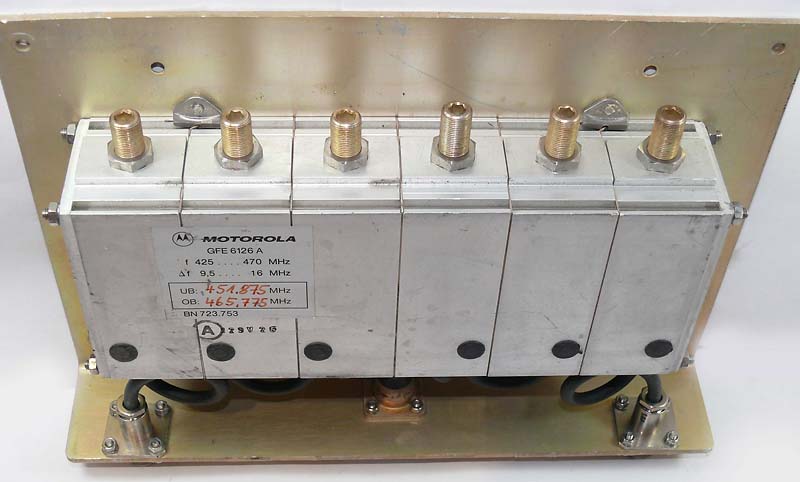

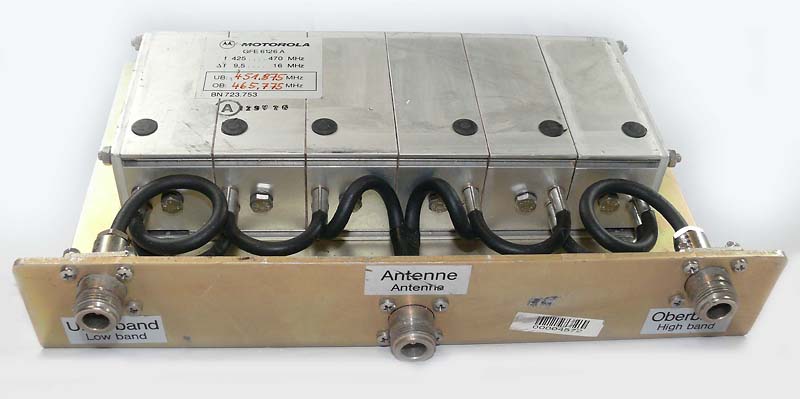

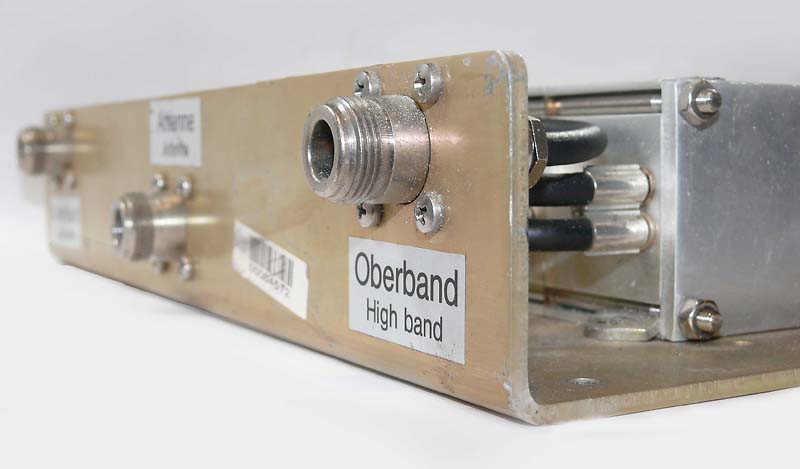

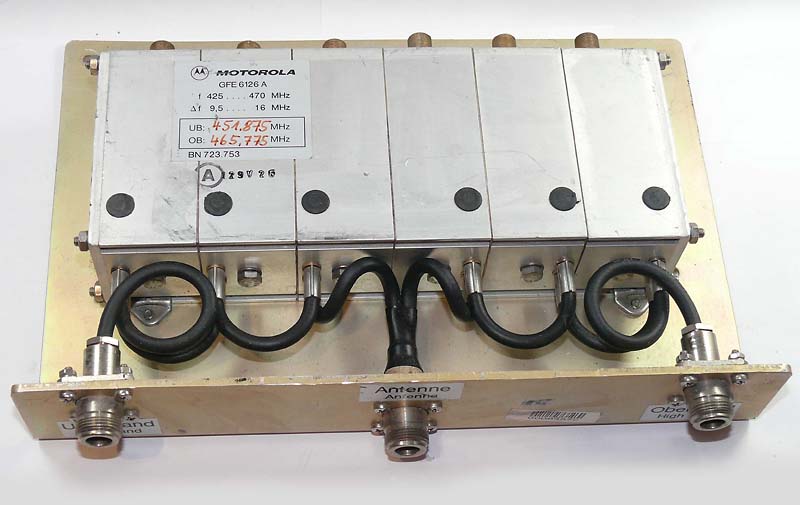

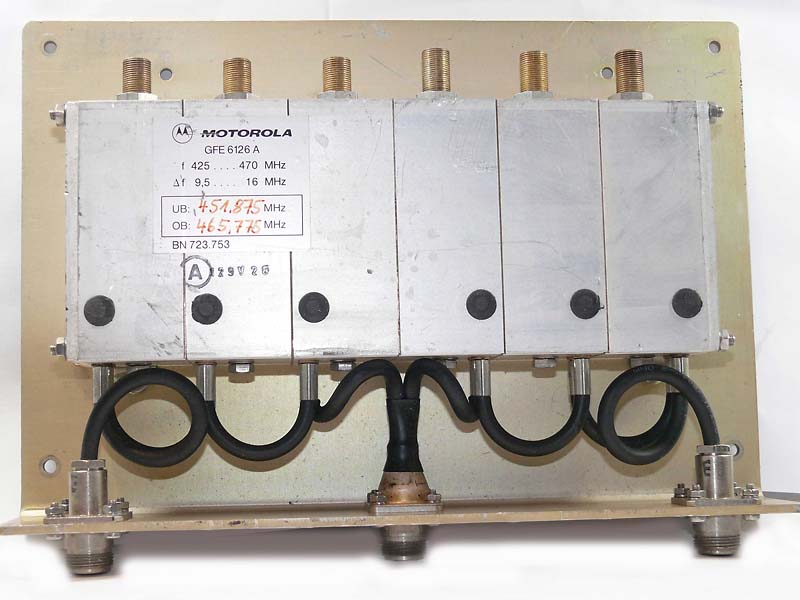

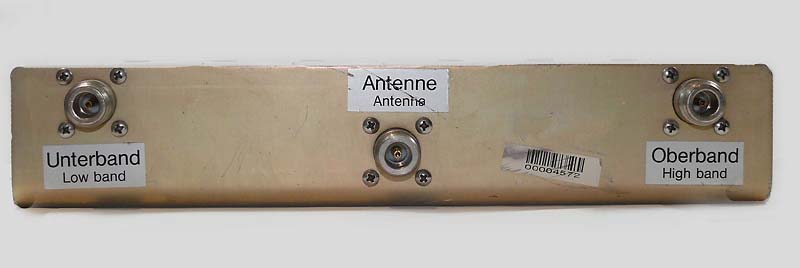

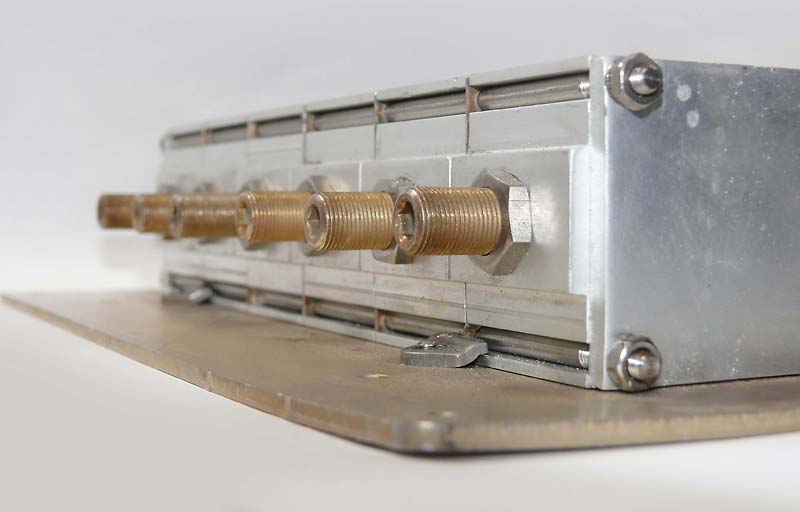

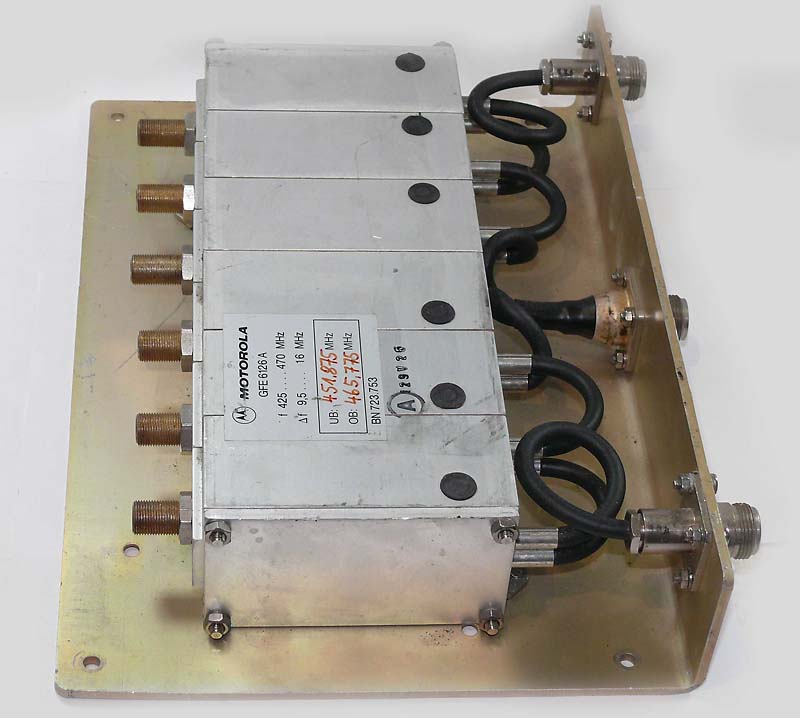

Duplekser Motorola GFE 6126 A Duplekser Motorola GFE 6126 A
Duplekser Motor...
Duplekser Motorola GFE 6126 A Duplekser Motorola GFE 6126 A
Duplekser Motor...
Duplekser Motorola GFE 6126 A Duplekser Motorola GFE 6126 A
Duplekser Motor...
Duplekser Motorola GFE 6126 A Duplekser Motorola GFE 6126 A
Duplekser Motor...
Duplekser Motorola GFE 6126 A Duplekser Motorola GFE 6126 A
Duplekser Motor...
Duplekser Motorola GFE 6126 A Duplekser Motorola GFE 6126 A
Duplekser Motor...
Duplekser Motorola GFE 6126 A Duplekser Motorola GFE 6126 A
Duplekser Motor...
Duplekser Motorola GFE 6126 A Duplekser Motorola GFE 6126 A
Duplekser Motor...
Duplekser Motorola GFE 6126 A Duplekser Motorola GFE 6126 A
Duplekser Motor...
Duplekser Motorola GFE 6126 A Duplekser Motorola GFE 6126 A
Charakterystyka...

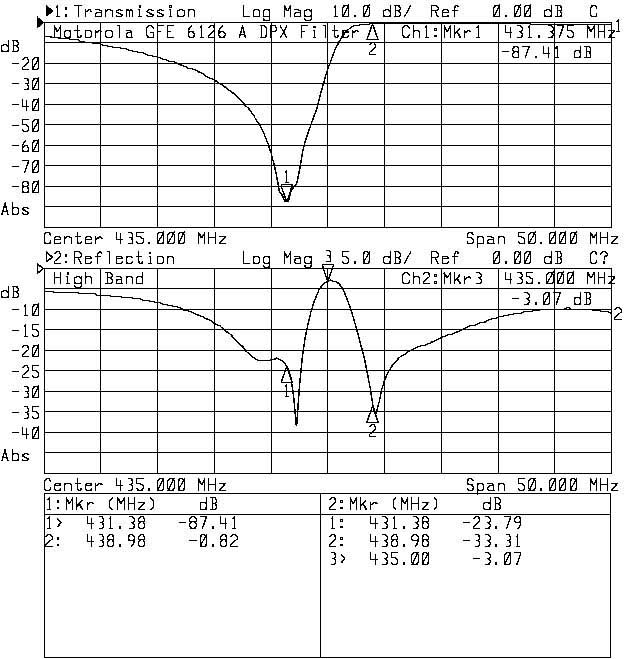

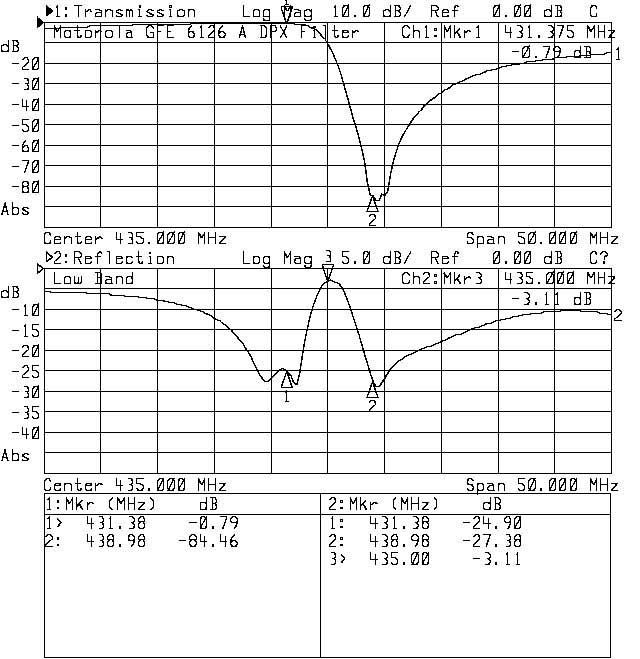

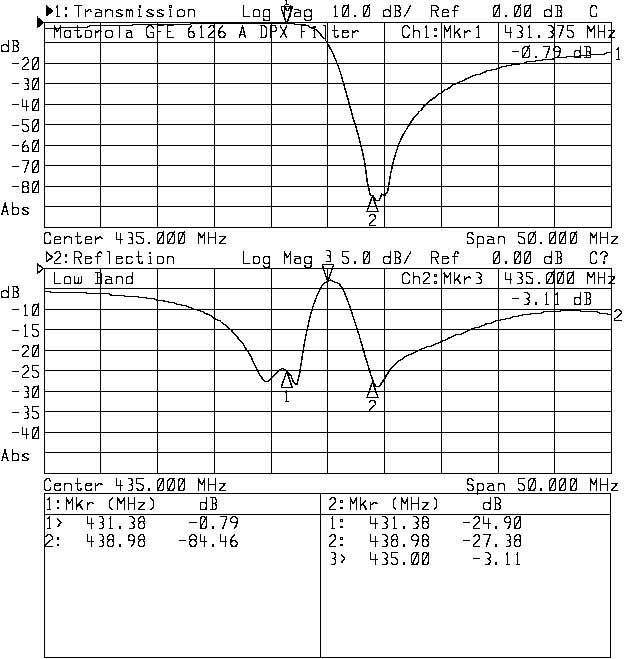

Charakterystyka toru odbionika Charakterystyka toru odbionika
Charakterystyka...
Charakterystyka toru nadajnika Charakterystyka toru nadajnika
Charakterystyka...

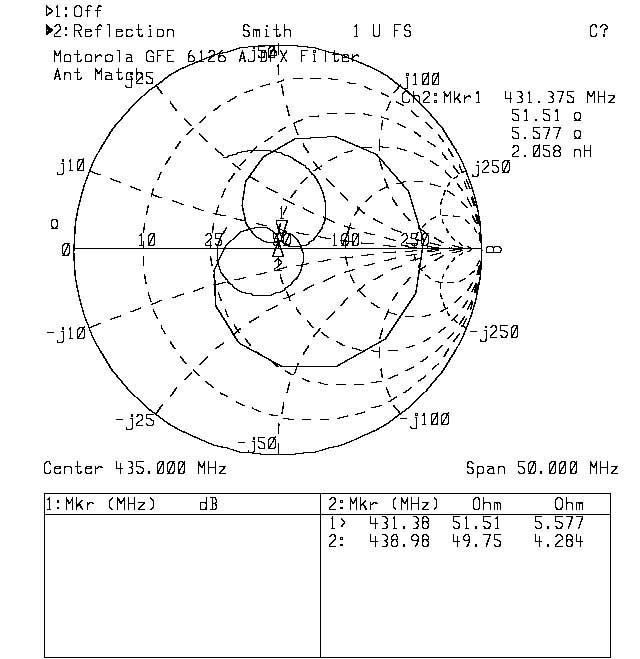

Charakterystyka dopasowania anteny Charakterystyka dopasowania anteny
Charakterystyka...

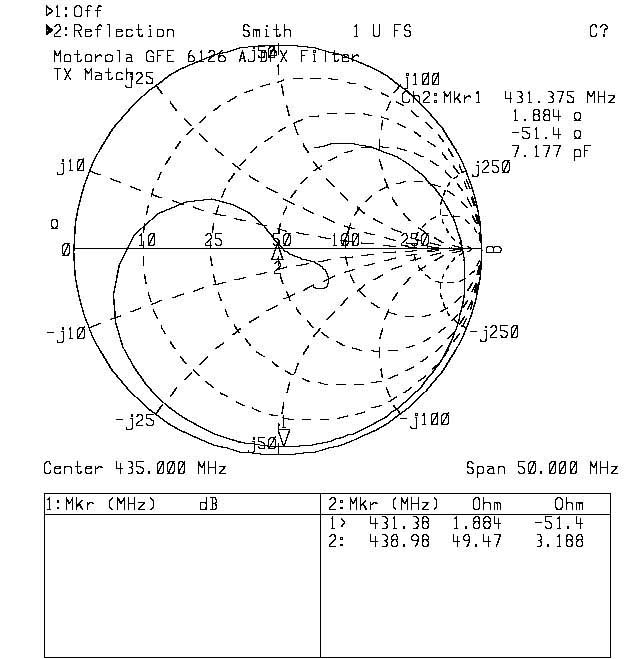

Charakterystyka dopasowania nadajnika Charakterystyka dopasowania nadajnika
Charakterystyka...

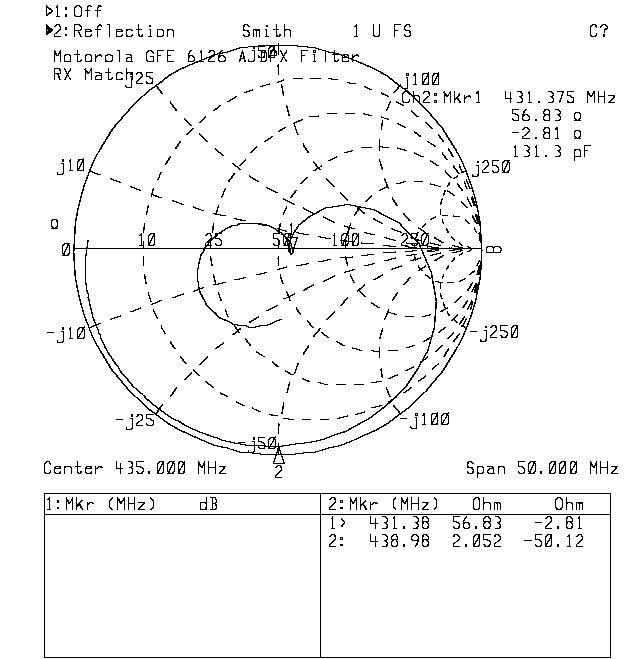

Charakterystyka dopasowania odbiornika Charakterystyka dopasowania odbiornika



 Jest to bardzo dobry duplekser, nadający się do zastosowania w przemiennikach amatorskich dla pasma 70cm, godny polecenia ze względu na solidne wykonanie, bardzo niskie tłumienie przepustowe i wysoką stabilność.

Wymiary: 265x200x50mm, waga: 2kg.
