Strojenie duplekserów

Strojenie dupleksera Kathrein 718 290



 Od kolegi Macieja SP2GPU, budującego przemiennik 70cm SR2SB, otrzymałem do przestrojenia duplekser typu 718290 firmy Kathrein, pochodzący ze zdemontowanej stacji analogowej telefonii komórkowej NMT450.

 Duplekser ten, jest konstrukcją zbliżoną do dupleksera Motorola GFE6126A, posiadającą jednakże po cztery obwody rezonansowe w każdej gałęzi. Duplekser pochodzi zapewne z tej samej wytwórni, produkującej sprzęt dla wielu dostawców - wskazują na to identyczne komory, użyte materiały, sposób wykonania, kable a nawet naklejki z opisem.

 Strojenie tego dupleksera nie sprawia większych trudności, jest jednakże nieco czasochłonne z powodu konieczności dobierania sprzężeń pomiędzy pułapkami szeregowymi sprzęgaczy a obwodami ćwierćfalowymi. Strojenie przebiega bardzo płynnie, dzięki ośmiu kondensatorom wykonanym w postaci śrub drobnozwojowych z łbem imbusowym nr 5 zanurzanych w tulejach wykonanych w szczytach walcowych rezonatorów ćwierćfalowych. Filtr jest wykonany bardzo solidnie. Komory aluminiowe wykonane z profilu zamkniętego o przekroju prostokątnym są ze sobą skręcone szpilkami gwintowanymi za pośrednictwem przekładek z arkuszy cienkiej blachy. Wewnątrz komór znajdują się srebrzone linie ćwierćfalowe zasilane poprzez kondensatory w jednej gałęzi i przez odczep autotransformatorowy w przeciwnej gałęzi (dzięki temu częstotliwość pułapki szeregowej wypada powyżej lub poniżej częstotliwości rezonansu równoległego linii ćwierćfalowej). Po zestrojeniu wszystkie śruby regulacyjne blokuje się nakrętkami.

 Parametry uzyskane w paśmie amatorskim:

  • dopasowanie anteny RX/TX < -27,29dB/-24,7dB (SWR 1,09/1,12),
  • dopasowanie nadajnika < -31,4dB (SWR 1,06),
  • dopasowanie odbiornika < -22,5dB (SWR 1,16),
  • tłumienie przepustowe RX,TX <= -1dB,
  • tłumienie zaporowe RX,TX >= -100dB.

 Charakterystyki uzyskane po zestrojenie dostępne są poniżej:

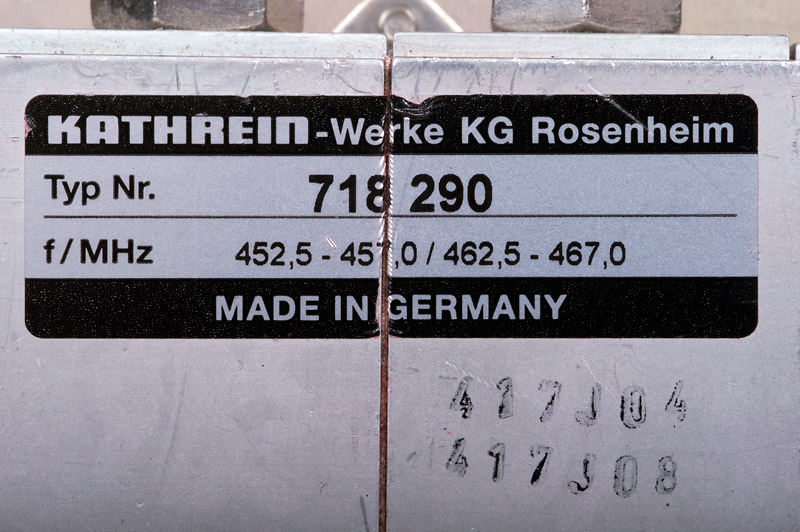

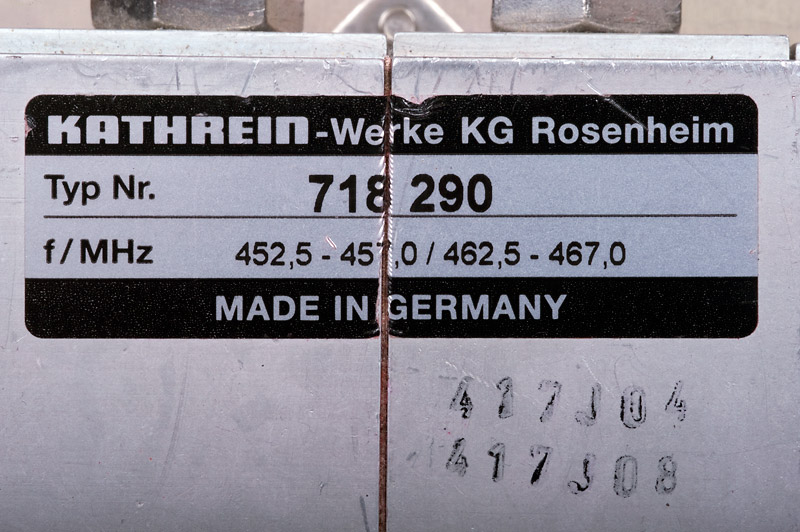

Metryczka duple...
Metryczka dupleksera Metryczka dupleksera

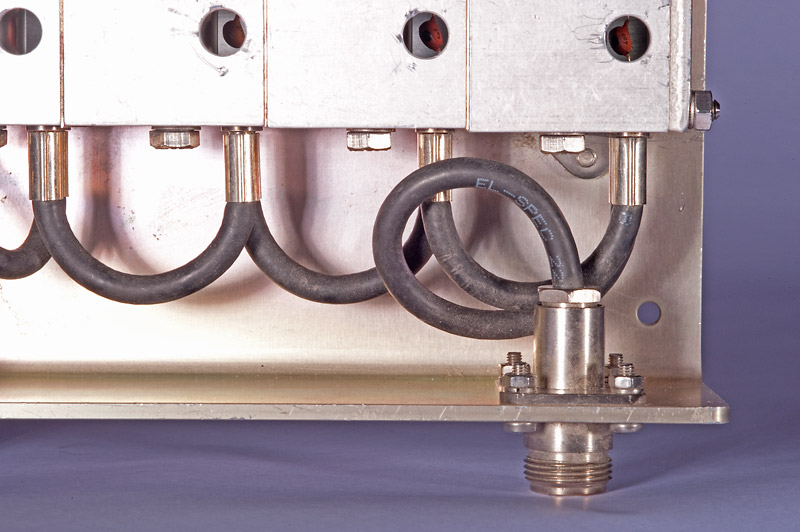

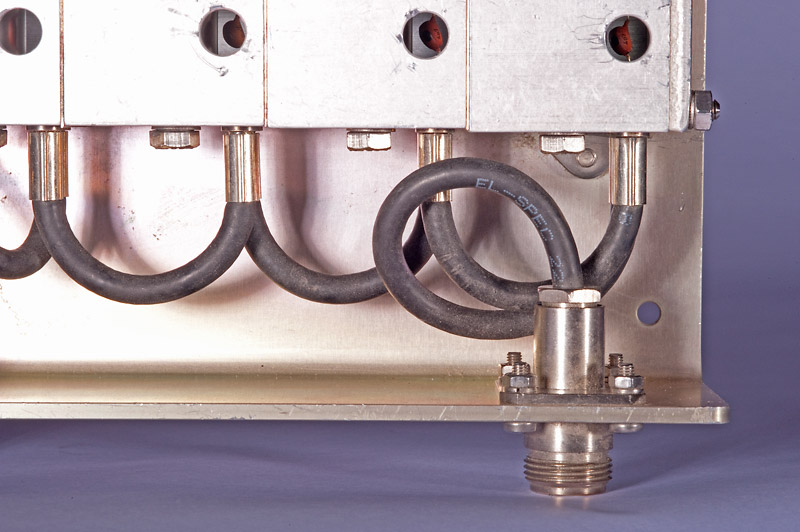

Gniazdo nadajni...
Gniazdo nadajnika Gniazdo nadajnika

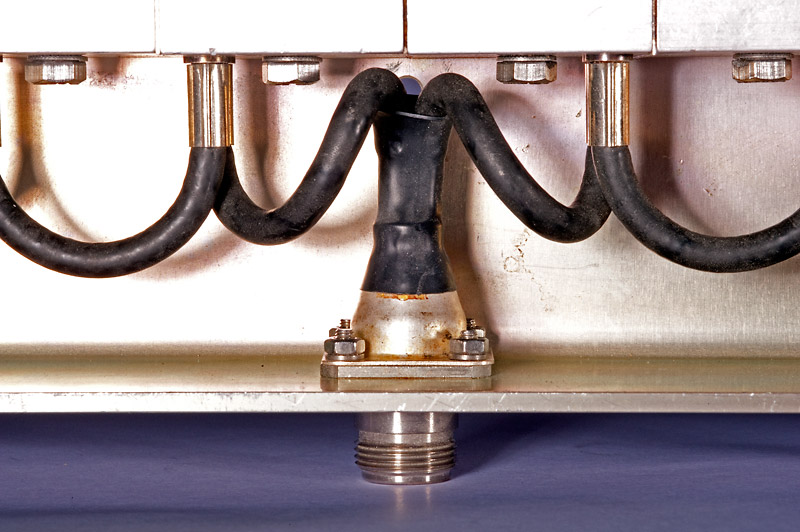

Gniazdo antenow...
Gniazdo antenowe - punkt rozgałęzienia obwodów Gniazdo antenowe - punkt rozgałęzienia obwodów

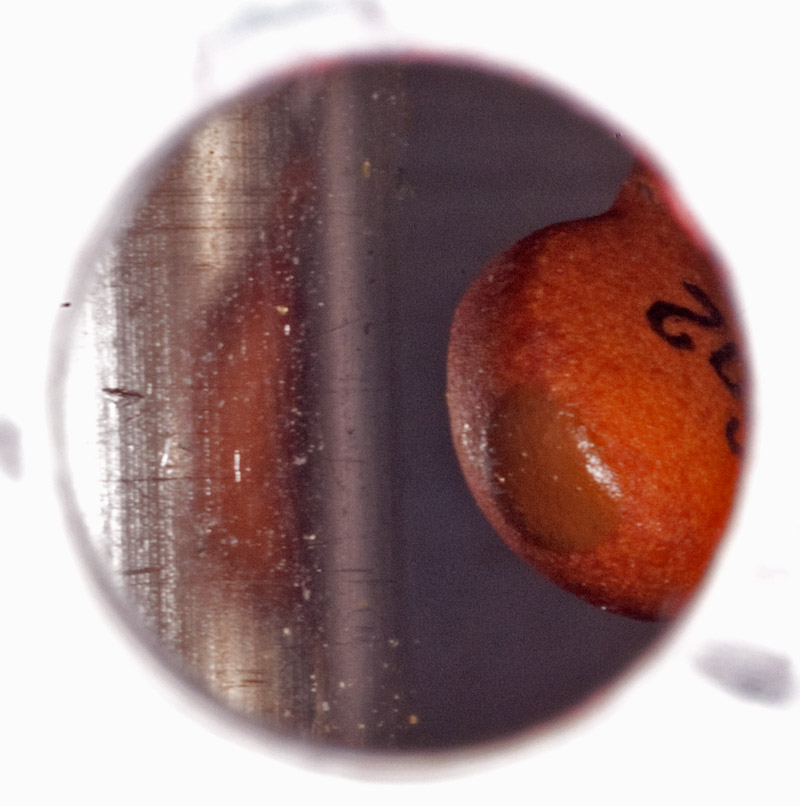

Kondensator puł...
Kondensator pułapki szeregowej 2,2pF Kondensator pułapki szeregowej 2,2pF

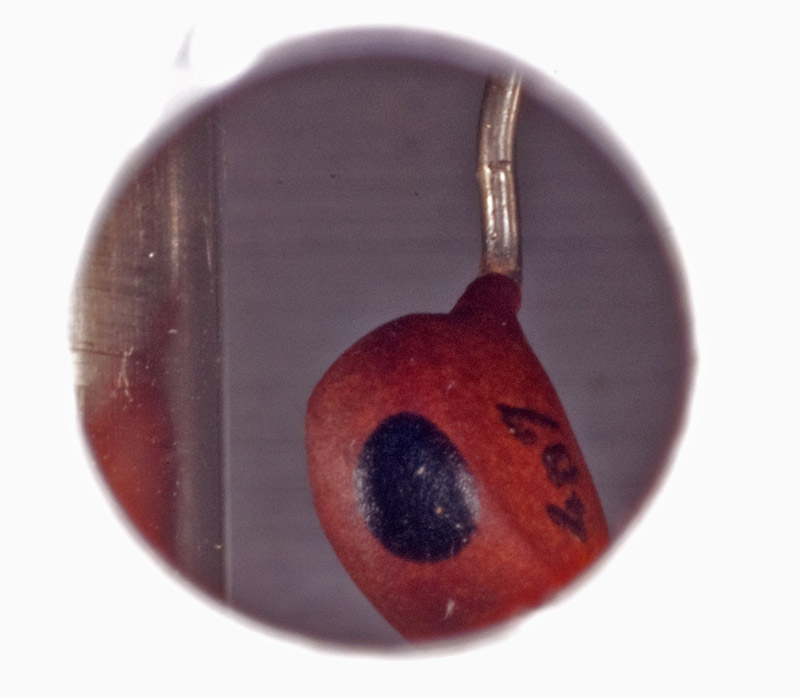

Kondensator puł...
Kondensator pułapki szeregowej 4,7pF Kondensator pułapki szeregowej 4,7pF

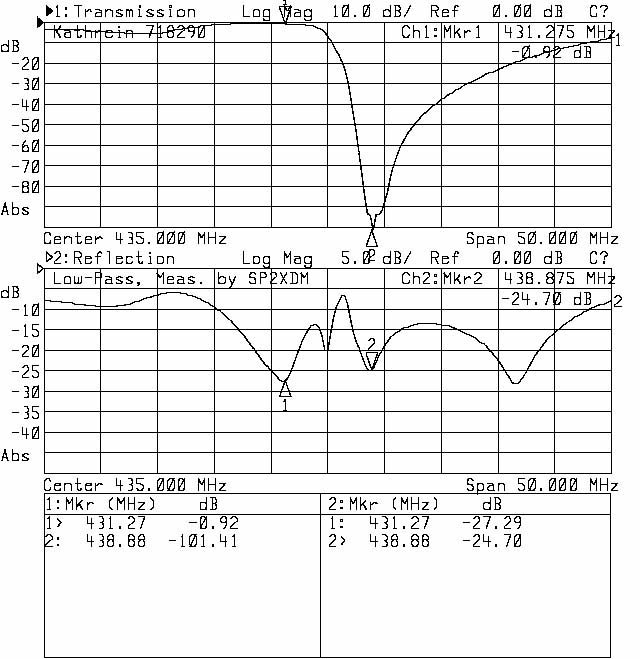

Charakterystyki...
Charakterystyki toru nadajnika Charakterystyki toru nadajnika

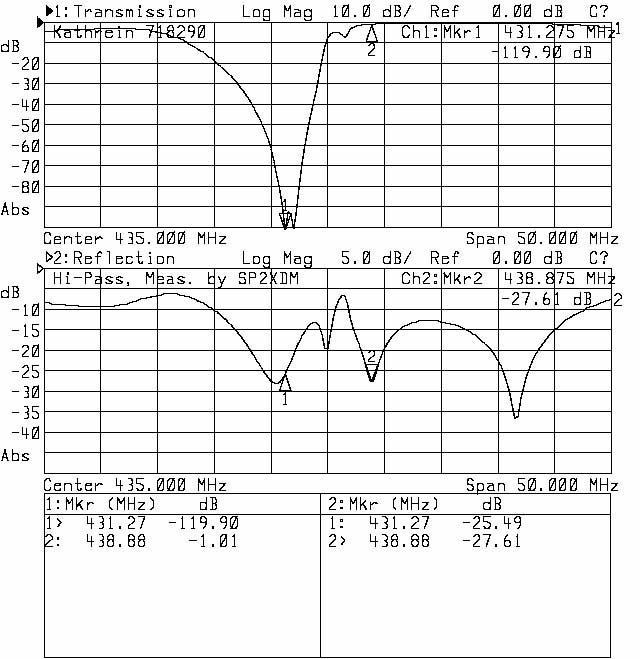

Charakterystyki...
Charakterystyki toru odbiornika Charakterystyki toru odbiornika

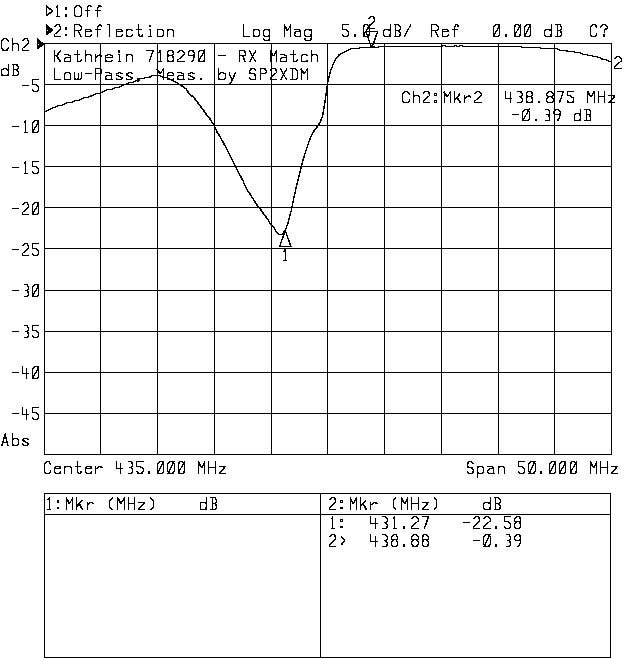

Dopasowanie por...
Dopasowanie portu odbiornika Dopasowanie portu odbiornika

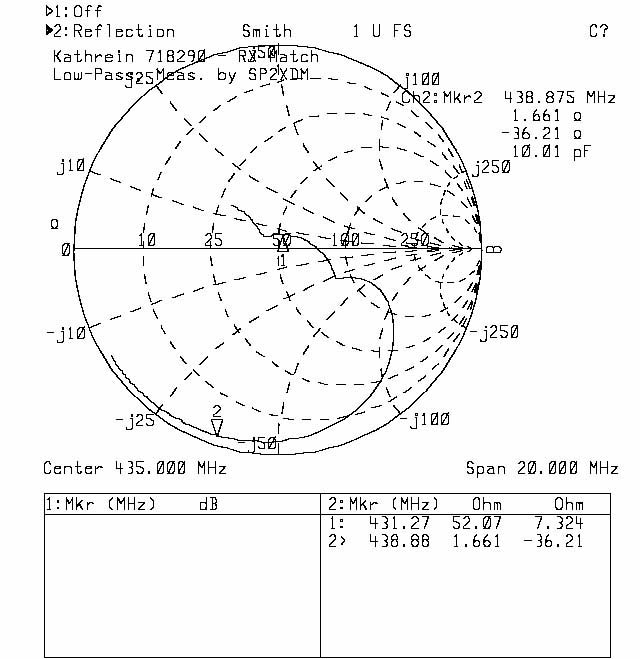

Impedancja port...
Impedancja portu odbiornika Impedancja portu odbiornika

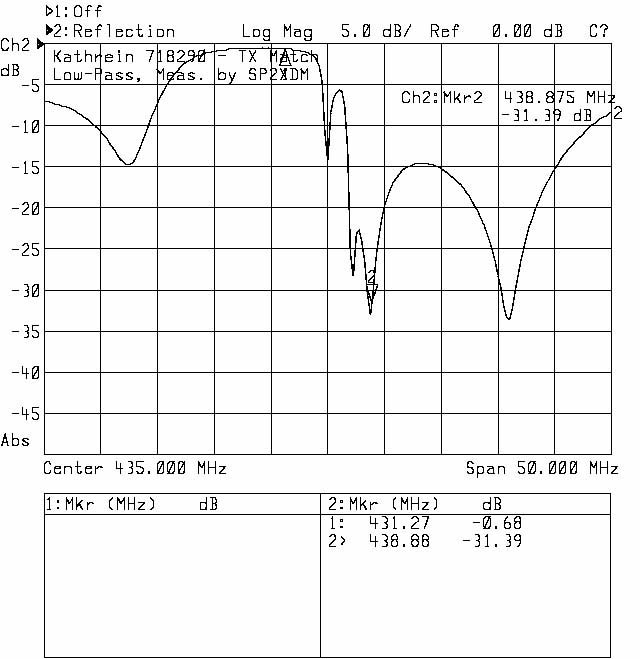

Dopasowanie por...
Dopasowanie portu nadajnika Dopasowanie portu nadajnika

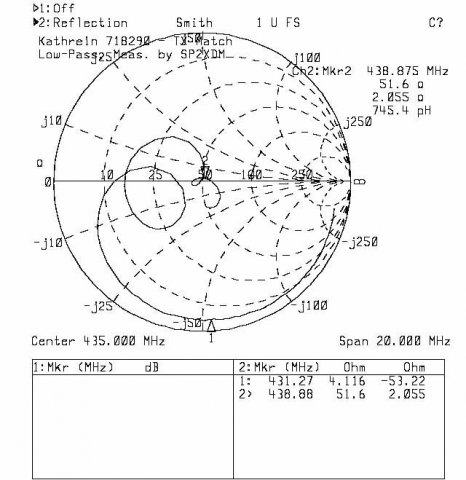

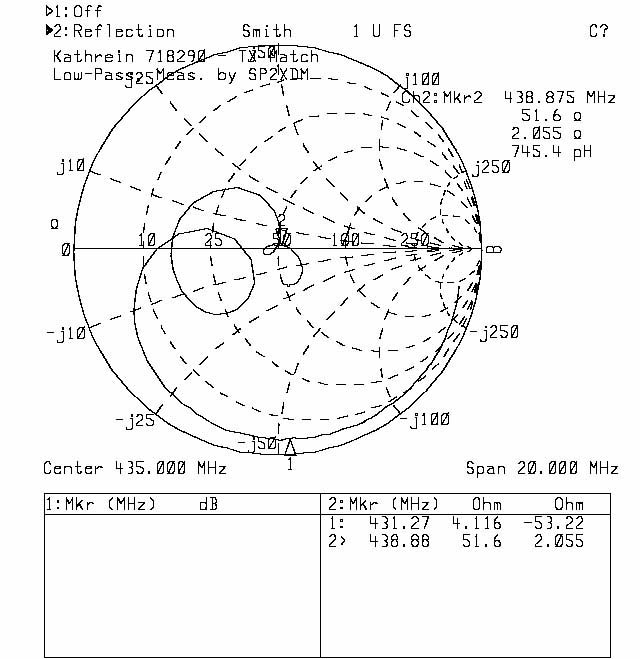

Impedancja port...
Impedancja portu nadajnika Impedancja portu nadajnika

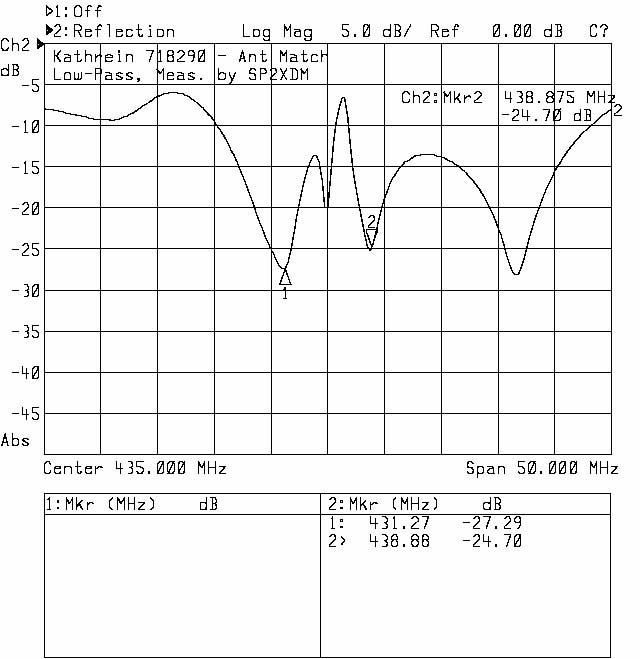

Dopasowanie por...
Dopasowanie portu antenowego Dopasowanie portu antenowego

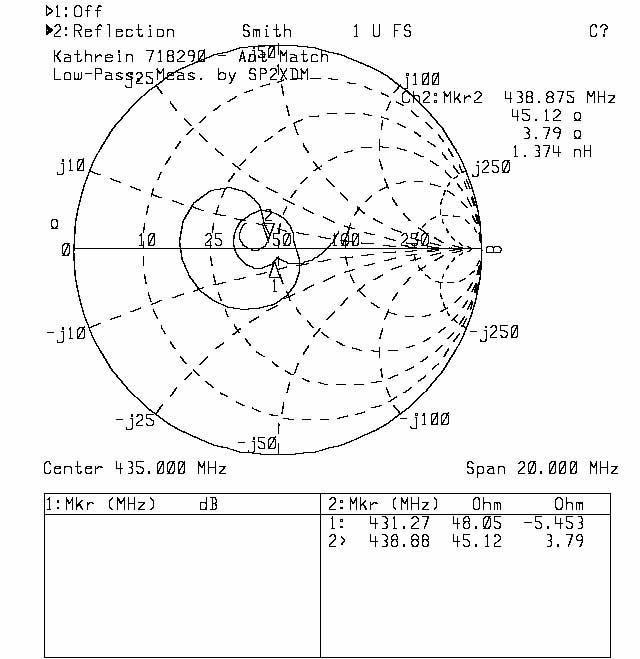

Impedancja port...
Impedancja portu antenowego Impedancja portu antenowego

 Podsumowując - jest to bardzo dobry duplekser, nadający się do zastosowania w przemiennikach amatorskich dla pasma 70cm, godny polecenia ze względu na solidne wykonanie, bardzo niskie tłumienie przepustowe i wysoką stabilność.



 Wymiary: 300x175x50mm, waga: 2,35kg.
