Znak: SR2C     Kanał R0 (145,600/145,000MHz)     Moc 10W

Lokalizacja: Emitel RTCN Chwaszczyno JO94FK28HP

Pozwolenie od 18.05.2004.

Operator odpowiedzialny:

• Michał Lewczuk, SP2XDM,

Budowa:

 Tor nadawczo odbiorczy zbudowany w oparciu o profesjonalne radiotelefony ICOM IC-F110S. Kontroler przemiennika jest autorskim rozwiązaniem wykonanym w oparciu o procesor Atmel ATMEGA32. Kontroler ten realizuje wszystkie uzależnienia czasowe, telemetrię (za pomocą nawadnia i odbioru sekwencji DTMF realizowanych przez układ Teltone T8888). Kontroler posiada opcję odtwarzania komunikatów głosowych przechowywanych w pamięci flash. Stan pracy przemiennika można odczytać z wyświetlacza LCD 2x40 znaków. Programowanie wszystkich parametrów przemiennika możliwe jest zdalnie lub lokalnie przez port szeregowy za pomocą dowolnej aplikacji terminala. Rozwiązanie takie zostało wybrane ze względu na to, że użyte radiotelefony programuje się przez port szeregowy i naturalnym było zastosowanie takiego samego standardu komunikacji zarówno dla radiotelefonów jak i kontrolera. Dzięki takiemu rozwiązaniu wszelkich regulacji można dokonać bez potrzeby otwierania obudów a brak jakichkolwiek manipulatorów zabezpiecza przed zmianą parametrów pracy przez osoby postronne.

Uwaga - strona przemiennika SR2C w trakie aktualizacji ze względu na spore zmiany konstrukcyjne i lokalizacyjne.

Przemiennik powstał i pracuje dzięki pomocy:

• Emitel S.A. – nieodpłatne udostępnienie lokalizacji,

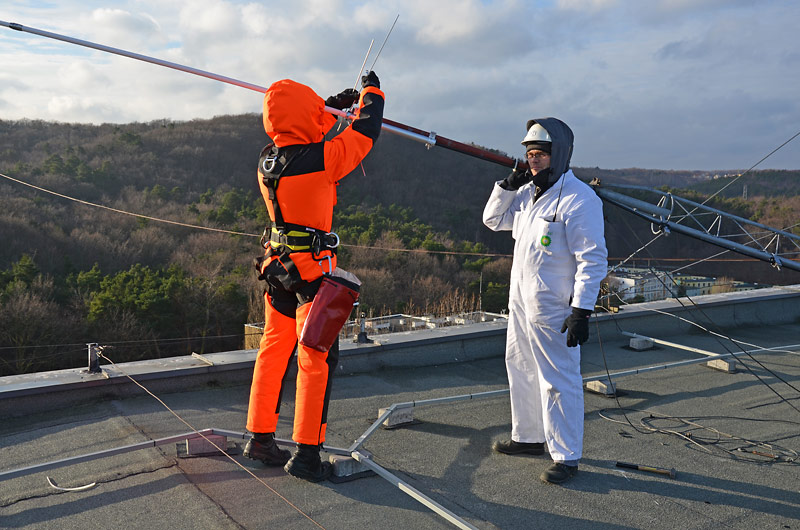

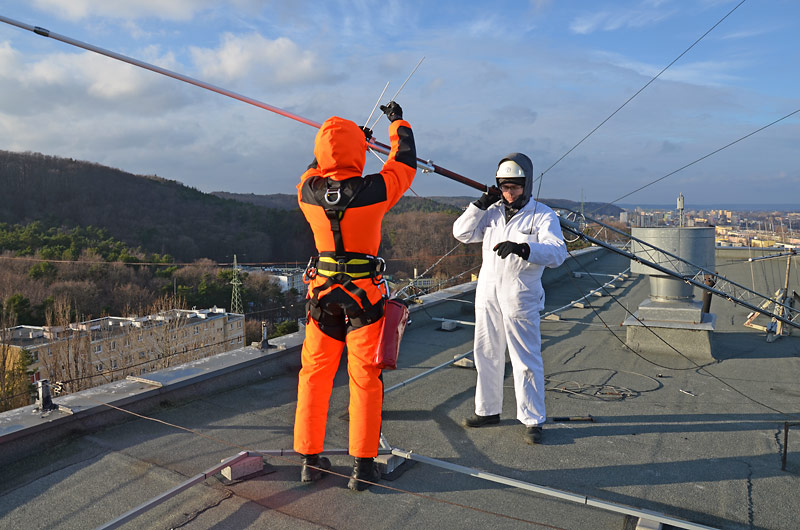

• Technomaszt A. Bekier – wykonanie prac alpinistycznych i pomoc w montażu,
• Pomorski OT PZK i Zarząd Główny PZK – patronat, opieka administracyjna i prawna,

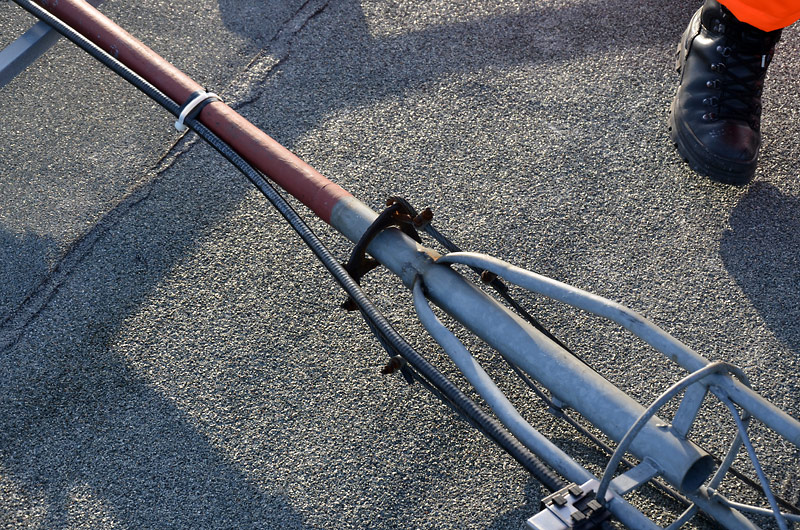

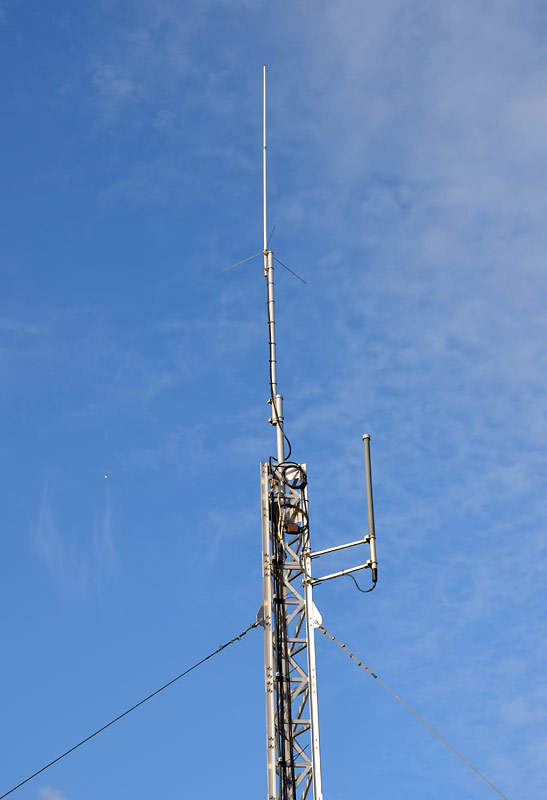

• Radmor S.A. – nieodpłatne przekazanie anten typu 3282 i 3284,
• Netiona Sp. z o.o. – udzielone rabaty na kup złącz,
• Bibus Metals Sp. z o.o. – dostarczenie prętów ze stopu Invar 36,
• Arkadiusz Pstrągowski SP2QBM – stworzenie i rozwijanie oprogramowania kontrolera oraz prace montażowe i uruchomieniowe,

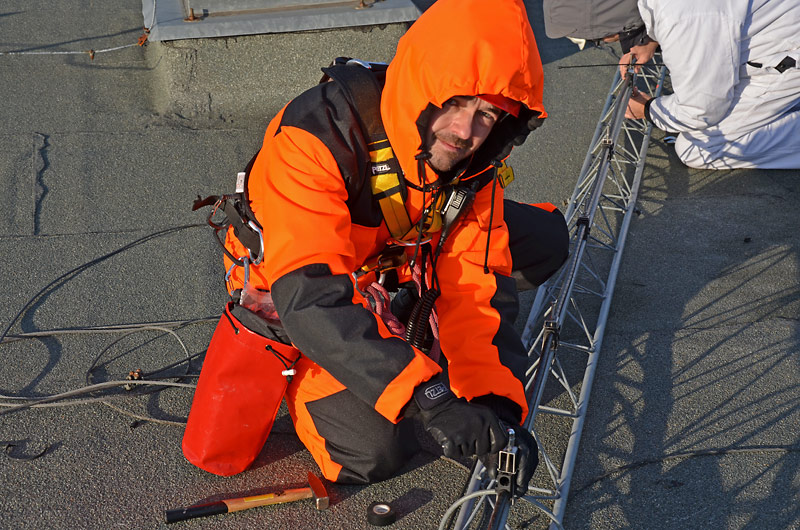

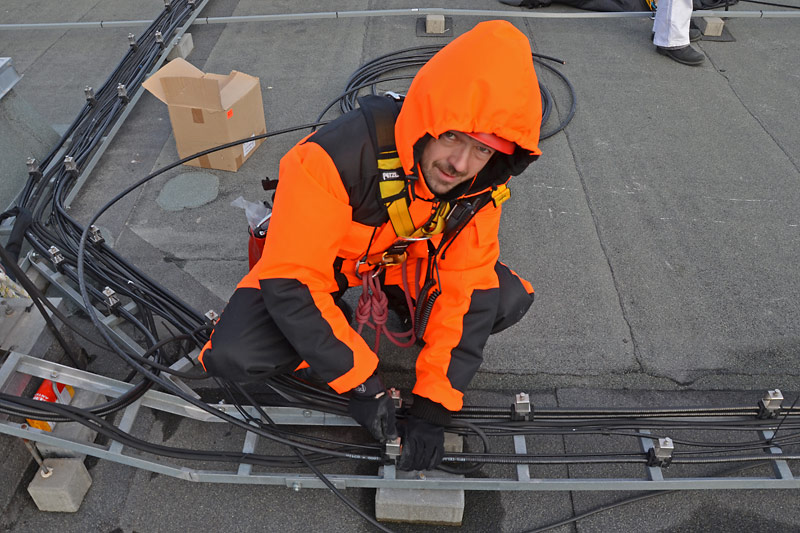

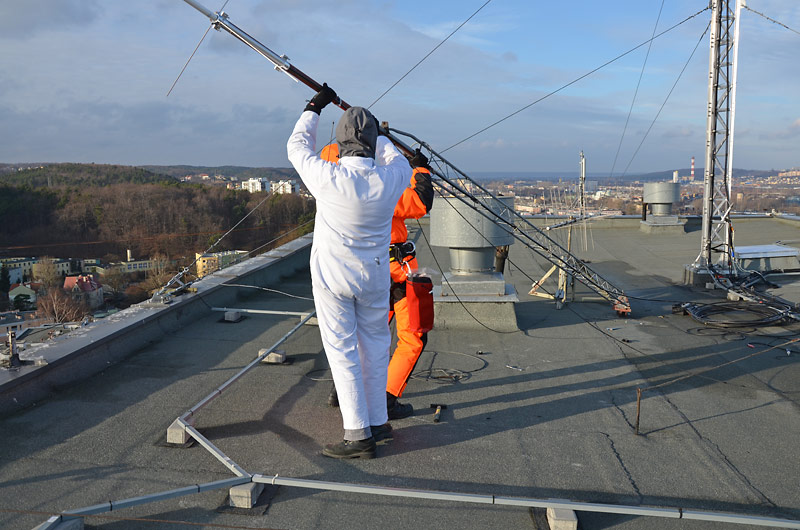

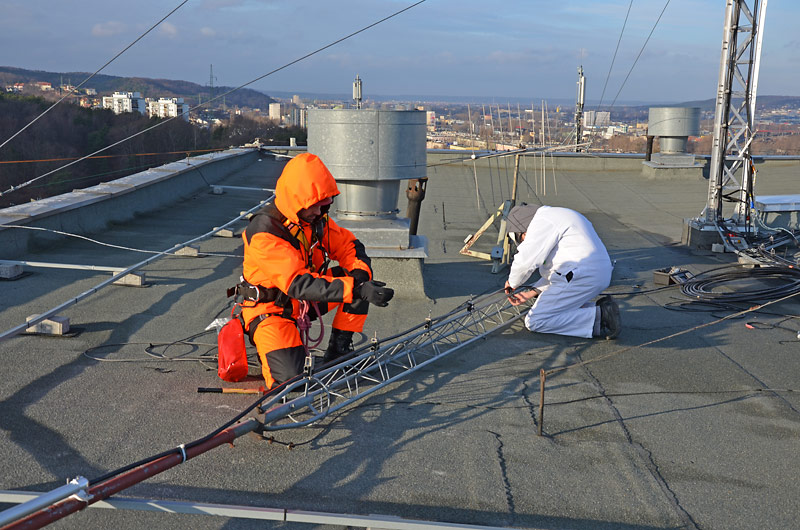

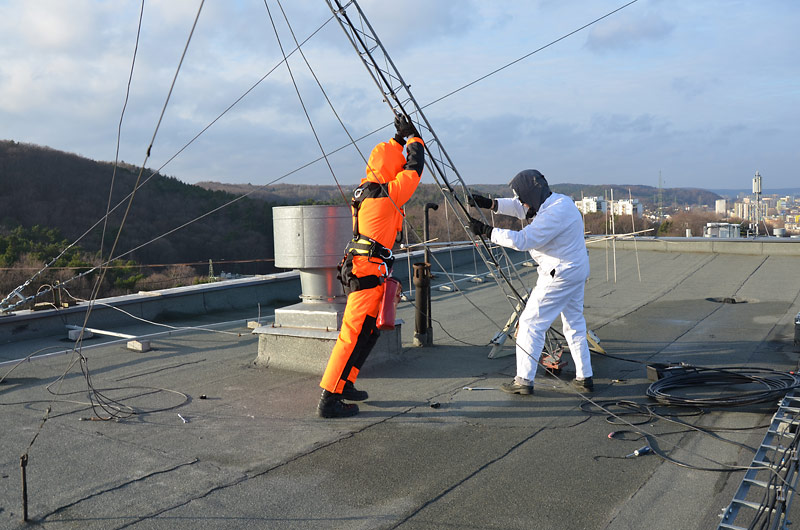

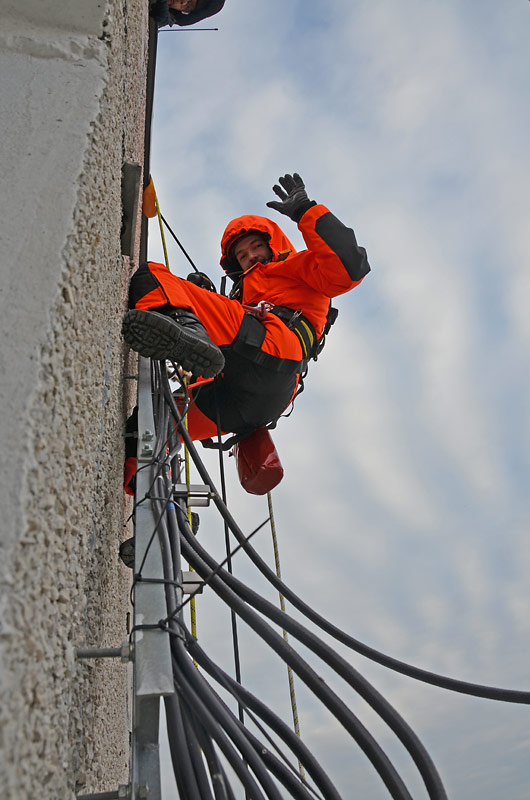

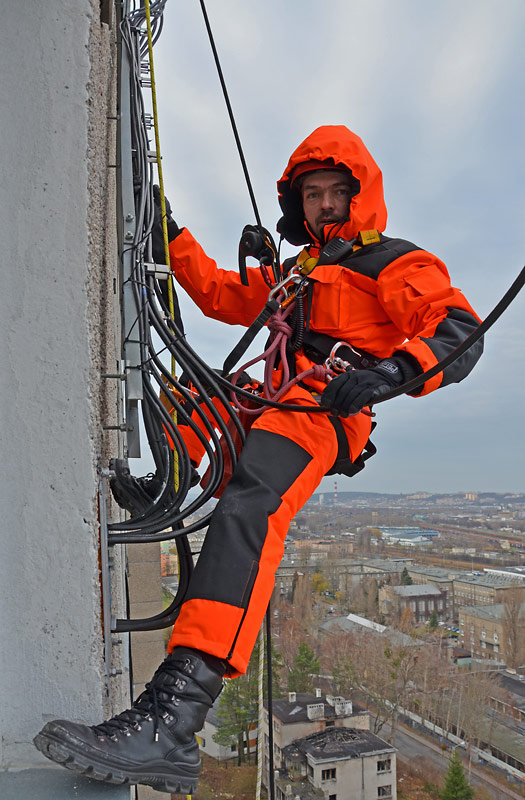

• Maciej Szcząchor SP2GPU - prace montażowe, prace na wysokości, wsparcie materiałowe,
• Daniel Adamowski SQ4AFR - prace montażowe, prace na wysokości, wsparcie materiałowe i finansowe,
• Zenon Zdybel – rady, konsultacje i nieoceniona wiedza,
• Ryszard Stanisławski – wykonanie wielu detali mechanicznych,
• Andrzej Trocki – udostępnienie środków transportu,
• Andrzej Warmbier – pomoc w transporcie,
• Adam Redzimski – pomoc w transporcie,
• Janusz Sidor – udostępnienie warsztatu, maszyn i pomoc w budowie dupleksera,
• Piotr Szalast – pomoc w pracach i transporcie a także projektowanie i kreślenie rysunków,
• Bartłomiej Gursztyn– obliczenia wytrzymałościowe i zatwierdzenie projektu konstrukcji stalowych,
• Ireneusz Machnicki - użyczenie głosu przemiennikowi,
• Andrzej Arczykowski SP2BRN – wsparcie materiałów i finansowe,
• Ś.P. Andrzej Domiszewski SP2NBD – wsparcie materiałowe i finansowe,
• Rafał Machol SQ2IHP – wsparcie finansowe,
• Dariusz Mankiewicz SP2HQY - wparcie finansowe i prace montażowe,
• Michał Łaszczyński SP2IQW - wsparcie finansowe i materiałowe,
• Krystian Górski SQ2KL - wsparcie finansowe i prace montażowe,
• Jedrzej Marsz SQ2DK - wsparcie finansowe,
• Mateusz Ciepłowski SQ6IUJ - wsparcie finansowe i prace montażowe,
• Jacek Siutkowski SQ2RSH - wsparcie finansowe i prace montażowe,
• Dariusz Czarnecki SQ2OTP – wsparcie finansowe,
• Stefan Wieczorek SQ2OFX - wsparcie finansowe,
• Tomasz Mazur SQ5AGQ – wsparcie materiałowe,
• Grzegorz Maruszewski SP7WOG – inspirację i wsparcie materiałowe,
• Maciej Czapliński SP2QBN – wsparcie materiałowe i finansowe,
• Robert Koralewski SQ2WHH - pomoc w transporcie.
• Jan Kupski SP2FWC - wsparcie finansowe
• Karol Adamczyk, SP2SCS - wsparcie finansowe

Zdjęcia:

• filtra dupleksowego,
• aparatury przemiennika,
• filmy i materiały na innych stronach w sieci.
