SR2UVG 70cm Chwaszczyno

Znak: SR2UVG

    Kanał: 438,6875/431,0875MHz     Moc 10W Emisja D-Star

    Kanał: 438,8375/431,2375MHz     Moc 10W Emisja DMR

Lokalizacja: Emitel RTCN Chwaszczyno JO94FK28HP 161m n.p.t. 344m n.p.m.

Pozwolenie od 23.12.2011

Operator odpowiedzialny:

Michał Lewczuk, SP2XDM,

Budowa:

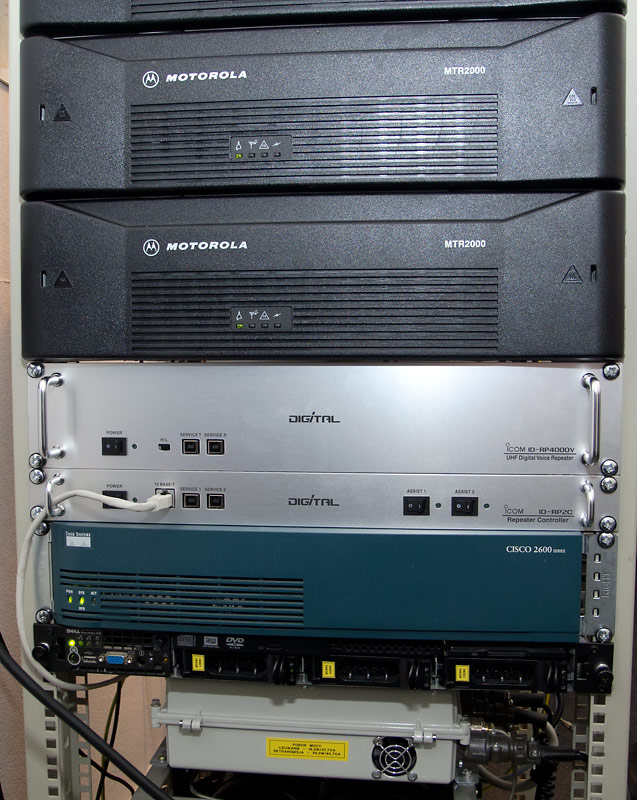

 Przemiennik SR2UVG jest cyfrowym przemiennikiem pracującym w sieci D-STAR. Pracuje w oparciu o oryginalne moduły firmy ICOM, mianowicie czterokanałowy kontroler przemiennika ID-RP2V, głosowy moduł kanałowy DV na pasmo 70cm typu ID-RP4000V oraz oprogramowanie bramy ID-RP2C. Funkcję bramy pełni serwer DELL PowerEdge z systemem operacyjnym CentOs, kontakt ze światem zapewnia router CISCO 2691. Ponieważ przemiennik jest częścią instalacji czterokanałowej, oferującej oprócz łączności cyfrowej również funkcjonalność tradycyjnego przemiennika nieliniowego FM, pracuje on na jednym zespole duplekser-antena z przemiennikami analogowymi o znamiennikach SR2GS i SR2GT. Jednoczesna pracę czterech nadajników w paśmie 70cm zapewnia czterokanałowy kombiner rezonansowy -4dB Celwave wyposażony w podwójne izolatory ferrytowe. Stratę mocy na kombinerze kompensuje wzmacniacz mocy firmy Vellec, pacujący w klasie AB. Jednoczesną prace czterech odbiorników zapewnia czterokanałowy wzmacniacz dystrybucyjny firmy Procom, zbudowany w oparciu o układ HELA-10B. Sygnał do wzmacniacza doprowadzony jest przez filtr pasmowo-przepustowy filtr pasmowy Ericsson KRF 201 072/5, zapewniający tłumienie poza pasmem amatorskim lepsze niż -70dB. Sygnały nadawane i odbierane separowane są w duplekserze WACOM WP-672-SP3556. Całość aparatury, wraz z współpracującym przemiennikiem SR2C zajmuje dwie szafy Rital Flex 19" o wysokości 42U.

  Zespół przemienników pracuje z lokalizacji EMITEL RTCN Chwaszczyno i będzie rozbudowywany o kolejne funkcjonalności (Drugi kanał cyfrowy, APRS, Echolink) w miarę gromadzenia środków na zakup podzespołów.

  Informacje i poradniki korzystania z sieci D-STAR znajdują się w dziale do pobrania.

Przemiennik pracuje dzięki pomocy:

  • ICOM Polska Sp. z.o.o. (ID-RP2V, ID-RP4000V),
  • Emitel S.A. – nieodpłatne udostępnienie lokalizacji,
  • Technomaszt A. Bekier – wykonanie prac alpinistycznych i pomoc w montażu,
  • Pomorski OT PZK i Zarząd Główny PZK – patronat, opieka administracyjna i prawna,
  • Radmor S.A. – nieodpłatne przekazanie anten typu 3282 i 3284,
  • Multi-IP Telekomunikacja Sp. z o.o. - dostarczenie łącza internetowego do potrzeb zarządania i telemetrii,
  • Arkadiusz Pstrągowski SP2QBM – stworzenie i rozwijanie oprogramowania kontrolera oraz prace montażowe i uruchomieniowe,
  • Maciej Szcząchor SP2GPU - prace montażowe, prace na wysokości, wsparcie materiałowe,
  • Daniel SQ4AFR - prace montażowe, prace na wysokości, wsparcie materiałowe i finansowe,
  • Piotr Szalast – pomoc w pracach i transporcie a także projektowanie i kreślenie rysunków,
  • Bartłomiej Gursztyn– obliczenia wytrzymałościowe i zatwierdzenie projektu konstrukcji stalowych,
  • Andrzej Arczykowski SP2BRN – wsparcie materiałów i finansowe,
  • Rafał Machol SQ2IHP – wsparcie finansowe,
  • Dariusz Mankiewicz SP2HQY - wparcie finansowe i prace montażowe,
  • Michał Łaszczyński SP2IQW - wsparcie finansowe i materiałowe,
  • Krystian Górski SQ2KL - wsparcie finansowe i prace montażowe,
  • Jedrzej Marsz SQ2DK - wsparcie finansowe,
  • Mateusz Ciepłowski SQ6IUJ - wsparcie finansowe i prace montażowe,
  • Jacek Siutkowski SQ2RSH - wsparcie finansowe i prace montażowe,
  • Tomasz Mazur SQ5AGQ – wsparcie materiałowe,
  • Grzegorz Maruszewski SP7WOG – inspiracje i wsparcie materiałowe,
  • Maciej Czapliński SP2QBN – wsparcie materiałowe i finansowe,
  • Robert Koralewski SQ2WHH - pomoc w transporcie,
  • Jacek Diaczek SQ6NCJ - wsparcie materiałowe,
  • i wielu innych, którzy zastrzegli sobie anonimowość, a bez których z pewnością nie dałbym rady :-)

emitel



radmor

Zdjęcia:

Najnowsze informacje o przemienniku:

Przemiennik wielokanałowy 70cm - pierwsza próba

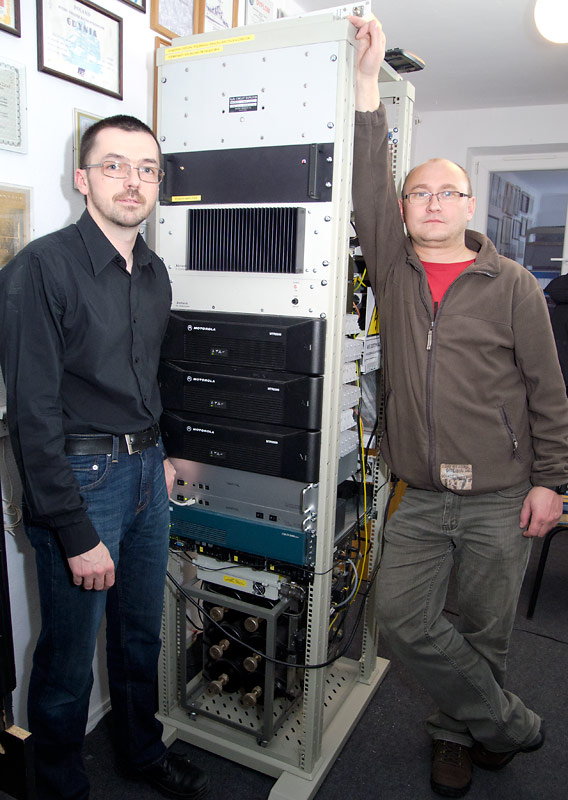

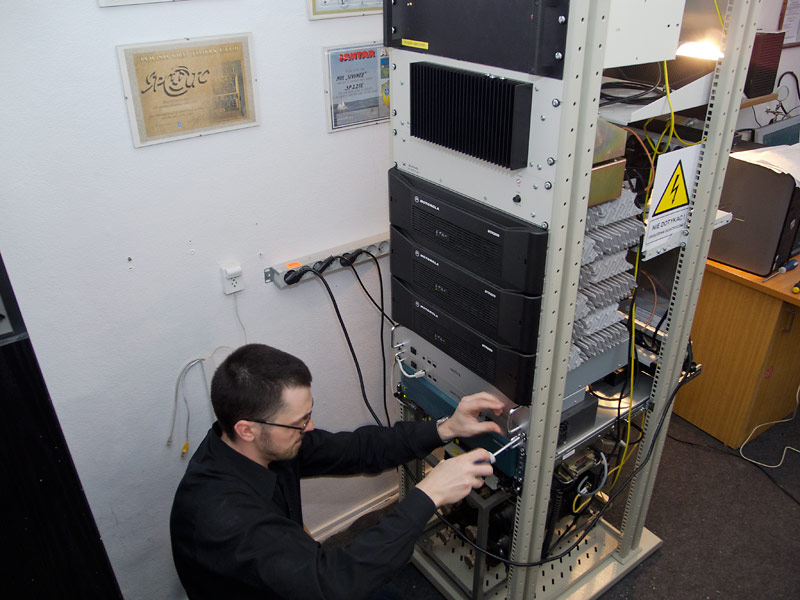

 11 listopada 2011 roku wykonałem pierwszą próbę uruchomienia pięciu przemienników na jednej antenie. W tym samym czasie do jednej anteny przyłączone zostały cztery przemienniki na pasmo 70cm i jeden na pasmo 2m. W eksperymencie użyłem przemiennika SR2C oraz czterech fabrycznych przemienników na zakres 420-470MHz typu Motorola MTR-2000.

 Uruchomienie takiej konfiguracji było możłiwe, dzięki wczesniejszemu przestrojeniu, przygotowaniu i zamontowaniu w stelarzu następujących elementów



 Eksperyment miał na celu sprawdzenie mołziwości uruchomienia z jednej lokalizacji dwóch kanałów cyfrowych D-STAR i dwóch kanałów analogowych - lokalnego i dalekiego zasięgu z jednego zespołu anten przy użyciu jednego dupleksera dla każdego z pasm. Eksperyment sie powiódł w 100%, co oznacza że mozna znacząco podnieśc funkcjonalność stacji przemiennikowej oferując możliwość prowadzenia wielu rozmów w tym samym czasie, w zalezności od intencji korespondentów - lokalnie, na dużą odległość, emisją FM lub DV.

 Współfinansującymi projekt są: SPHQY, SQ4AFR, SP2IQW, SP2GPU, SQ2IHP.

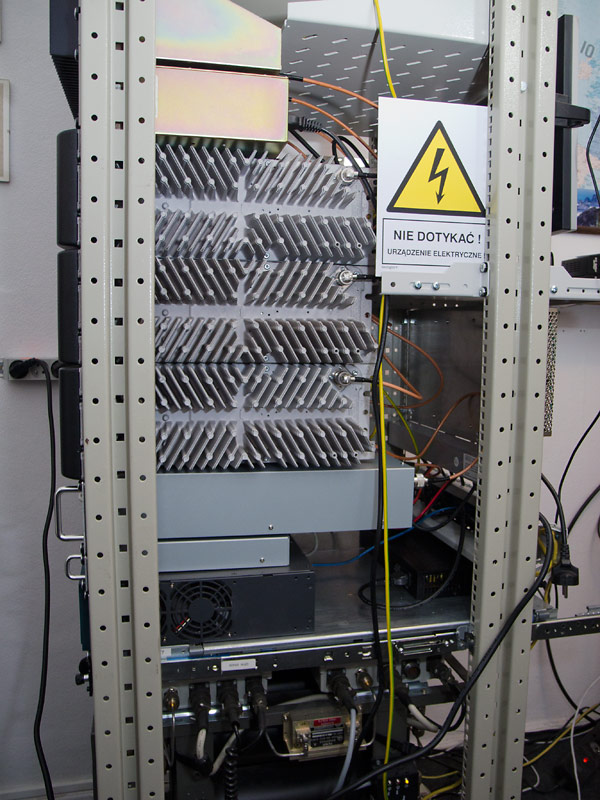

Kombiner Airtech AFH-3-4-80D

 W połowie października 2011 zakupiłem za pośrednictwem serwisu e-bay profesjonalny czterokanałowy kombiner Airtech AFH-3-4-80D przeznaczony do pracy w zakresie 450-453MHz z myślą o zastosowaniu go w nowym projekcie przemiennika wielokanałowego 70cm.

 Zakup okazał się trafnym wyborem, wszystkie cztery podwójne izolatory ferrytowe typu AIH-3260D dały się bez problemu przestroić w pasmo amatorskie 70cm. Przestrajałem już takie izolatory wcześniej, do przemienników SR2GA, SR2SB, SR2GN i SR2KU uzyskując bardzo dobre rezultaty. Sam sumator, zbudowany jako kaskada -3dB sumatorów w układzie sumującym po dwa kanały, które następnie są sumowane na jedno wyjście pracuje bardzo szerokopasmowo i jako taki nie wymagał przestrajania ani innych modyfikacji. Sumator zbudowany jest z odcinków kabla koncentrycznego typu RG316 połączonych w podwójne V, gdzie połowa mocy każdego kanału podawana jest na wyjście, a połowa na sztuczne obciążenie. W wyniku kaskadowego sumowania strata mocy wynosi -6dB zaś straty 75% sumarycznej mocy dostarczonej.

 Straty wtrącone przez podwójne izolatory ferrytowe, zapobiegające cofaniu się mocy z jednego kanału do pozostałych wnoszą nie więcej niż -0,9dB strat. Cały kombiner zapewnia zatem sumowanie czterech sygnałów ze stratą -7dB. Przy dopuszczalnej mocy 30W, którą są w stanie przenieść izolatory (wyposażone w cyrkulatory TDK Hexelator CU-331A) można uzyskać około 38dBm mocy sterującej dla każdego z kanałów co powinno być wystarczającym poziomem dla wysterowania liniowego wzmacniacza mocy.





Wniosek do koordynatora

9 listopada 2011 złożyłem wnioski na nowe przemienniki SR2GS, SR2GT i SR2UVG z wyborem częstotliwości i określeniem ich tymczasowej i docelowej lokalizacji.

Tymczasową lokalizacją przemienników będzie dzięki uprzejmości Rektora Akademii Morskiej w Gdyni - Studencki Dom Marynarza DS4 przy ul. Beniowskiego 20-22 w Gdyni - siedziba klubu SP2ZIE.

Docelową lokalizacją będzie Radiowo Telewizyjne Centrum Nadawcze Gdańsk/Chwaszczyno należące do spółki TP Emitel.
